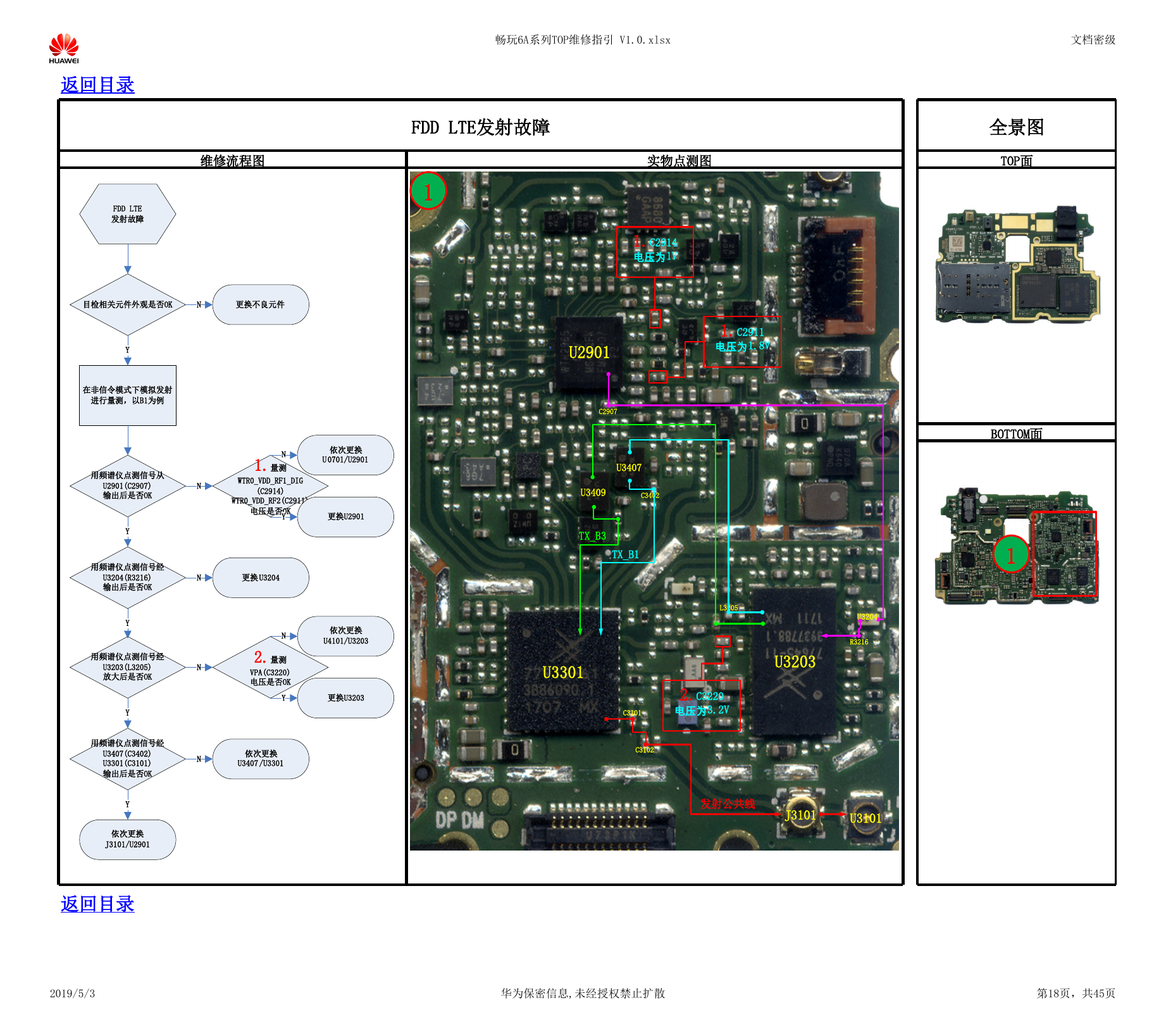

畅玩6A系列TOP维修指引 V1.0.xlsx 文档密级 返回目录 维修流程图 实物点测图 FDD LTE发射故障 1 1.C2911 电压为1.8V 1.C2914 电压为1V U2901 C2907 U3407 U3409 C3402 TX_B3 TX_B1 L3205 U3204 R3216 U3203 U3301 2.C3220 电压为3.2V C3101 C3102 发射公共线 J3101 U3101 全景图 TOP面 BOTTOM面 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第18页，共45页 FDD LTE发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B1为例用频谱仪点测信号从U2901(C2907)输出后是否OK1.量测WTR0_VDD_RF1_DIG(C2914)WTR0_VDD_RF2(C2911)电压是否OK依次更换U0701/U2901NY更换U2901NNYY用频谱仪点测信号经U3203(L3205)放大后是否OKNY2.量测VPA(C3220)电压是否OK依次更换U4101/U3203N更换U3203Y用频谱仪点测信号经U3407(C3402)U3301(C3101)输出后是否OK依次更换U3407/U3301依次更换J3101/U2901NYNY用频谱仪点测信号经U3204(R3216)输出后是否OK更换U3204
