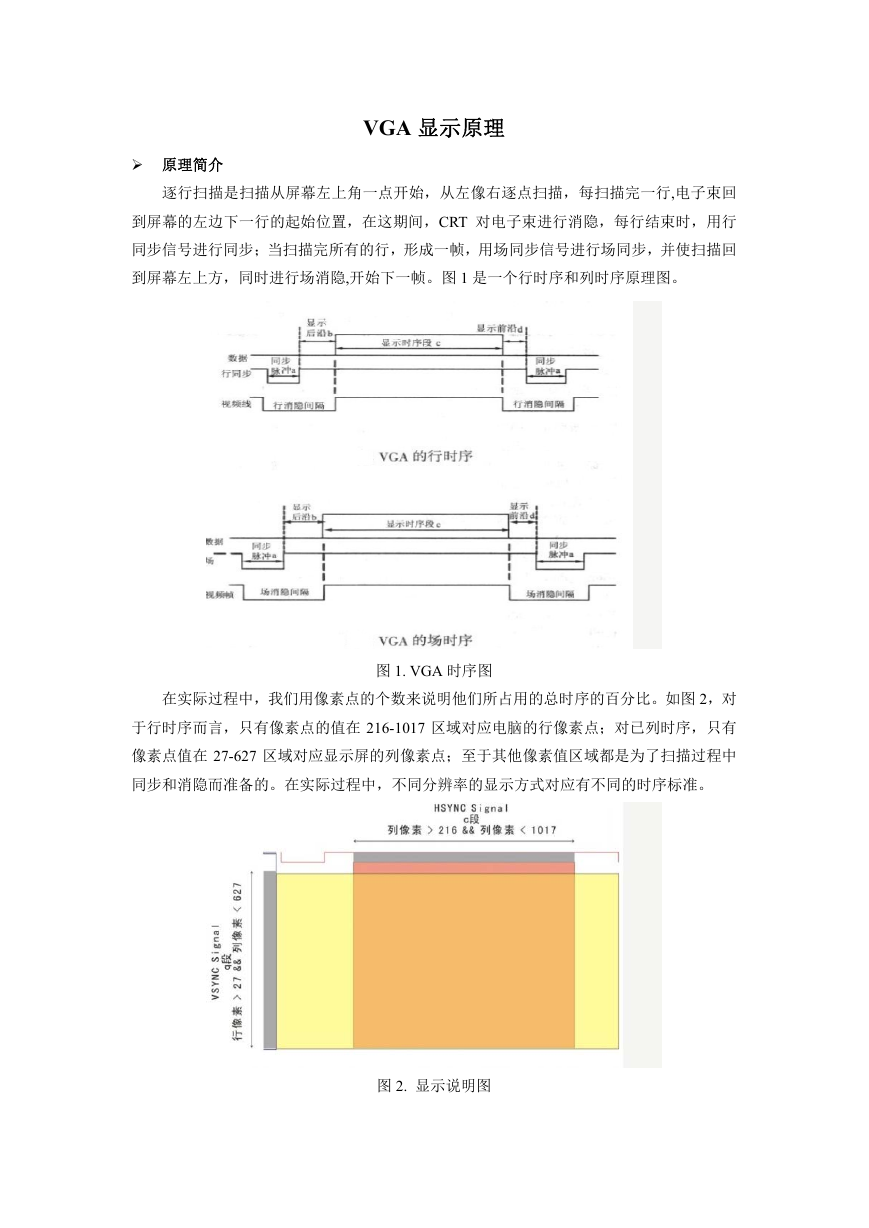

VGA 显示原理  原理简介 逐行扫描是扫描从屏幕左上角一点开始，从左像右逐点扫描，每扫描完一行,电子束回 到屏幕的左边下一行的起始位置，在这期间，CRT 对电子束进行消隐，每行结束时，用行 同步信号进行同步；当扫描完所有的行，形成一帧，用场同步信号进行场同步，并使扫描回 到屏幕左上方，同时进行场消隐,开始下一帧。图 1 是一个行时序和列时序原理图。 图 1. VGA 时序图 在实际过程中，我们用像素点的个数来说明他们所占用的总时序的百分比。如图 2，对 于行时序而言，只有像素点的值在 216-1017 区域对应电脑的行像素点；对已列时序，只有 像素点值在 27-627 区域对应显示屏的列像素点；至于其他像素值区域都是为了扫描过程中 同步和消隐而准备的。在实际过程中，不同分辨率的显示方式对应有不同的时序标准。 图 2. 显示说明图 

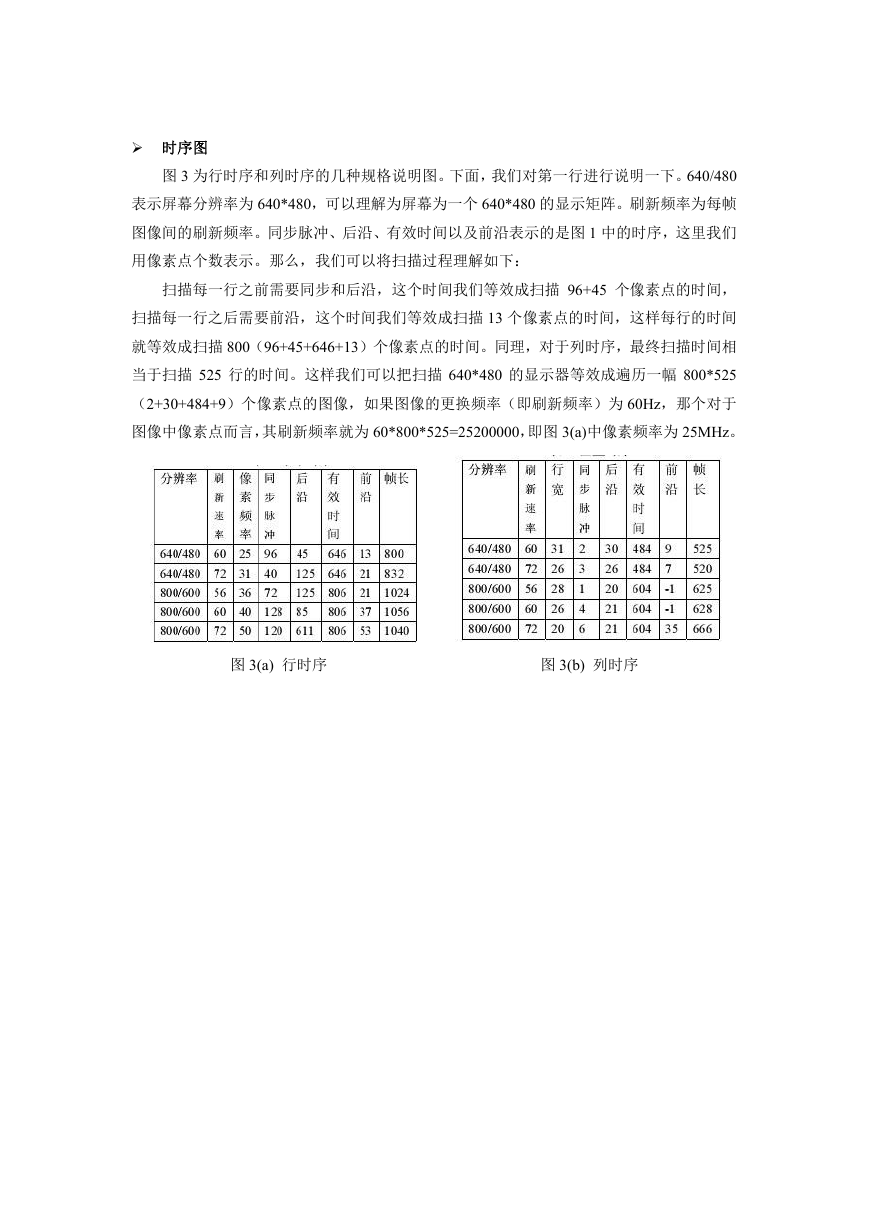

 时序图 图 3 为行时序和列时序的几种规格说明图。下面，我们对第一行进行说明一下。640/480 表示屏幕分辨率为 640*480，可以理解为屏幕为一个 640*480 的显示矩阵。刷新频率为每帧 图像间的刷新频率。同步脉冲、后沿、有效时间以及前沿表示的是图 1 中的时序，这里我们 用像素点个数表示。那么，我们可以将扫描过程理解如下： 扫描每一行之前需要同步和后沿，这个时间我们等效成扫描 96+45 个像素点的时间， 扫描每一行之后需要前沿，这个时间我们等效成扫描 13 个像素点的时间，这样每行的时间 就等效成扫描 800（96+45+646+13）个像素点的时间。同理，对于列时序，最终扫描时间相 当于扫描 525 行的时间。这样我们可以把扫描 640*480 的显示器等效成遍历一幅 800*525 （2+30+484+9）个像素点的图像，如果图像的更换频率（即刷新频率）为 60Hz，那个对于 图像中像素点而言，其刷新频率就为 60*800*525=25200000，即图 3(a)中像素频率为 25MHz。 图 3(a) 行时序 图 3(b) 列时序
