    快速安装指南 MFC-9320CW
    开始
    1 打开设备包装，检查组件
    2 拆除设备上的包装及保护材料
    3 安装硒鼓单元和墨粉盒组件
    4 将纸张装入纸盒
    5 连接电源线和电话线
    6 选择接收模式
    7 选择语言 (如有需要)
    8 设置液晶显示屏对比度 (如有需要)
    9 设置日期和时间
    10 输入个人信息 (本机标识)
    11 传真传输报告
    12 设置音频或脉冲拨号模式
    13 拨号前缀
    14 选择连接类型
    USB 接口电缆用户 (Windows® 2000 专业版/XP/XP 专业版 x64 版本/Windows Vista®)
    15 安装前
    16 安装 MFL-Pro Suite
    17 连接 USB 接口电缆
    18 连接电源线
    19 完成安装并重启计算机
    USB 接口电缆用户 (Mac OS X 10.3.9 或更高版本)
    15 安装前
    16 连接 USB 接口电缆
    17 安装 MFL-Pro Suite
    18 安装 Presto! PageManager
    有线网络接口电缆用户 (Windows® 2000 专业版/XP/XP 专业版 x64 版本/Windows Vista®)
    15 安装前
    16 连接网络接口电缆
    17 连接电源线
    18 安装 MFL-Pro Suite
    19 完成安装并重启计算机
    20 在其他计算机上安装 MFL-Pro Suite (如有需要)
    有线网络接口电缆用户 (Mac OS X 10.3.9 或更高版本)
    15 安装前
    16 连接网络接口电缆
    17 安装 MFL-Pro Suite
    18 安装 Presto! PageManager
    19 在其他计算机上安装 MFL-Pro Suite (如有需要)
    对于无线网络连接用户
    15 开始前
    16 确认您的网络环境 (基础架构模式)
    将 Brother 设备连接至无线网络
    17 配置无线设置 (基础架构模 式下的常用无线设置)
    17 使用自动无线(一键式)方式配置无线设置
    安装驱动程序和软件 (Windows® 2000 专业版/XP/XP 专业版 x64 版本/Windows Vista®)
    18 安装 MFL-Pro Suite 前
    19 安装 MFL-Pro Suite
    20 完成安装并重启计算机
    21 在其他计算机上安装 MFL-Pro Suite (如有需要)
    安装驱动程序和软件 (Mac OS X 10.3.9 或更高版本)
    18 安装 MFL-Pro Suite 前
    19 安装 MFL-Pro Suite
    20 安装 Presto! PageManager
    21 在其他计算机上安装 MFL-Pro Suite (如有需要)
    对于网络用户
    BRAdmin Light 实用程序 (适用于 Windows®用户)
    安装 BRAdmin Light 配置实用程序
    使用 BRAdmin Light 设置 IP 地址、 子网掩码和网关
    BRAdmin Light 实用程序 (适用于 Mac OS X 用户)
    使用 BRAdmin Light 设置 IP 地址、 子网掩码和网关
    网络基本管理 (网络浏览器)
    打印网络配置列表
    将网络设置恢复为出厂默认设置
    为无线设置输入文本
    选配件和耗材
    选配件
    brother SCHN

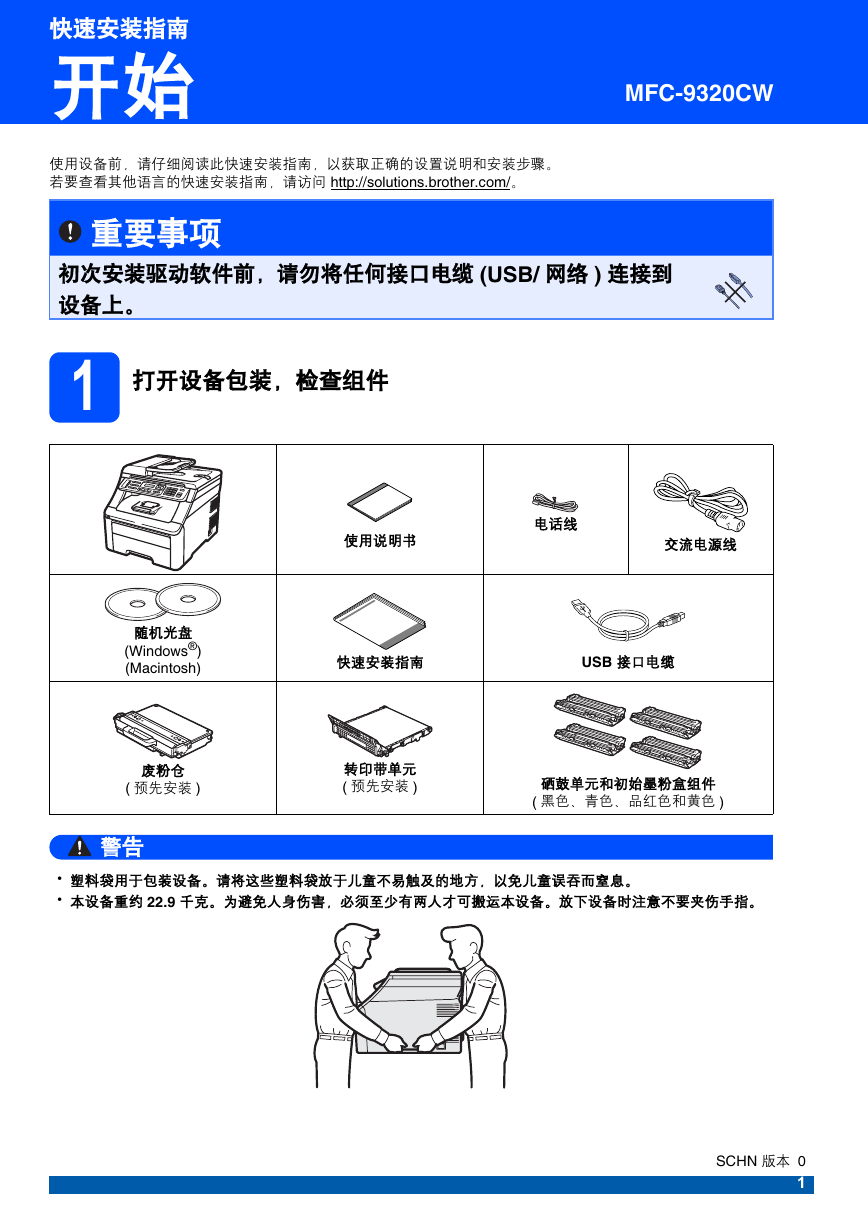

    快速安装指南 开始 MFC-9320CW 使用设备前，请仔细阅读此快速安装指南，以获取正确的设置说明和安装步骤。 若要查看其他语言的快速安装指南，请访问 http://solutions.brother.com/。 重要事项 初次安装驱动软件前，请勿将任何接口电缆 (USB/ 网络 ) 连接到 设备上。 1 打开设备包装，检查组件 使用说明书 交流电源线 电话线 随机光盘 (Windows®) (Macintosh) 快速安装指南 USB 接口电缆 废粉仓 ( 预先安装 ) 转印带单元 ( 预先安装 ) 硒鼓单元和初始墨粉盒组件 ( 黑色、青色、品红色和黄色 ) 警告 • 塑料袋用于包装设备。请将这些塑料袋放于儿童不易触及的地方，以免儿童误吞而窒息。 • 本设备重约 22.9 千克。为避免人身伤害，必须至少有两人才可搬运本设备。放下设备时注意不要夹伤手指。 SCHN 版本 0 1

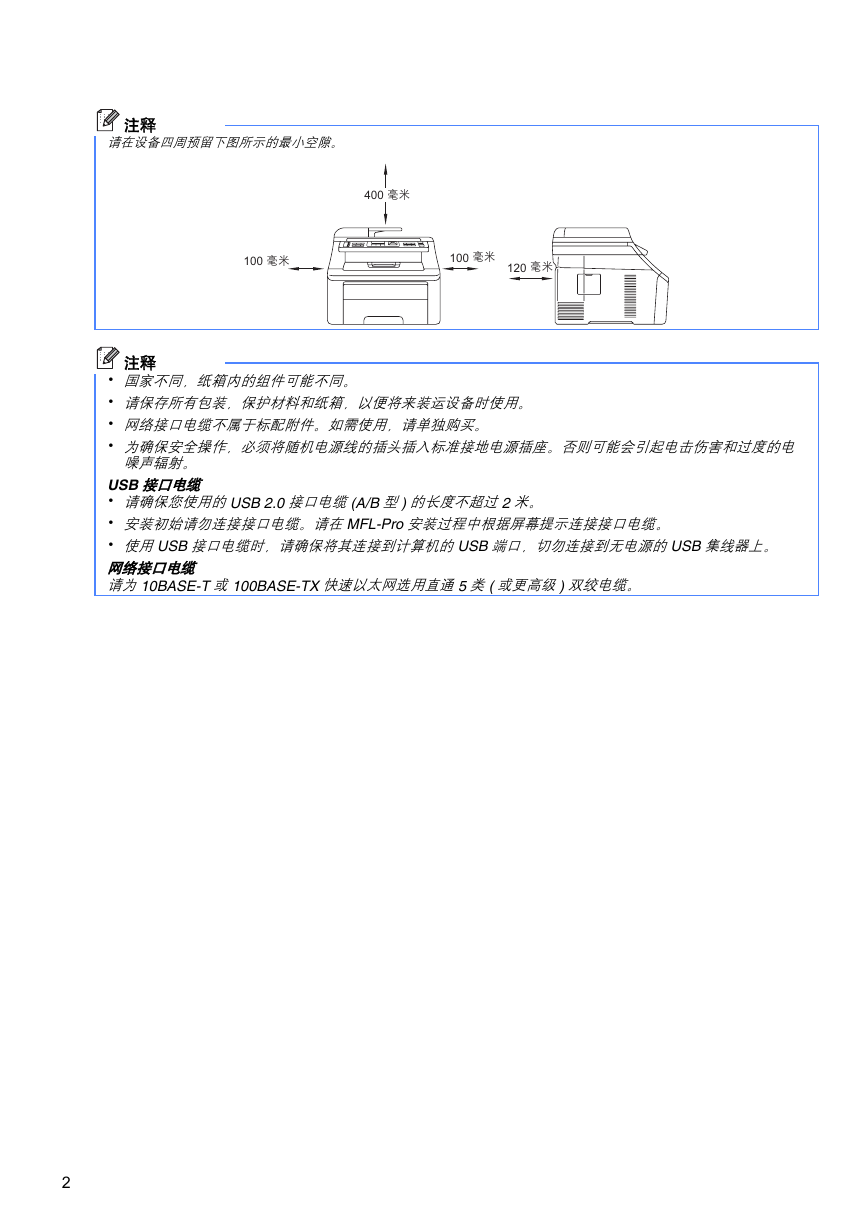

    注释 请在设备四周预留下图所示的最小空隙。 400 100 100 120 注释 • 国家不同，纸箱内的组件可能不同。 • 请保存所有包装，保护材料和纸箱，以便将来装运设备时使用。 • 网络接口电缆不属于标配附件。如需使用，请单独购买。 • 为确保安全操作，必须将随机电源线的插头插入标准接地电源插座。否则可能会引起电击伤害和过度的电 噪声辐射。 USB 接口电缆 • 请确保您使用的 USB 2.0 接口电缆 (A/B 型) 的长度不超过 2 米。 • 安装初始请勿连接接口电缆。请在 MFL-Pro 安装过程中根据屏幕提示连接接口电缆。 • 使用 USB 接口电缆时，请确保将其连接到计算机的 USB 端口，切勿连接到无电源的 USB 集线器上。 网络接口电缆 请为 10BASE-T 或 100BASE-TX 快速以太网选用直通 5 类 ( 或更高级) 双绞电缆。 2

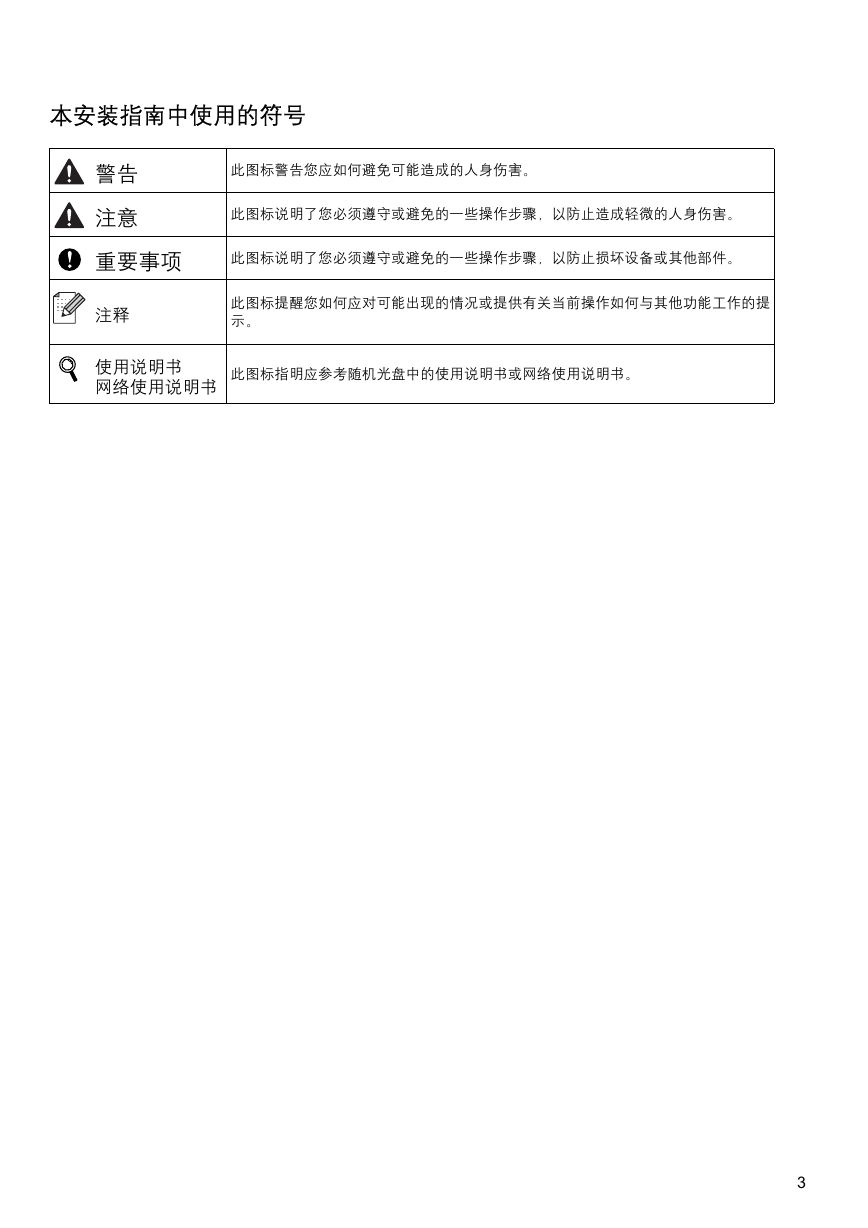

    本安装指南中使用的符号 警告 注意 重要事项 此图标警告您应如何避免可能造成的人身伤害。 此图标说明了您必须遵守或避免的一些操作步骤，以防止造成轻微的人身伤害。 此图标说明了您必须遵守或避免的一些操作步骤，以防止损坏设备或其他部件。 注释 此图标提醒您如何应对可能出现的情况或提供有关当前操作如何与其他功能工作的提 示。 使用说明书 网络使用说明书 此图标指明应参考随机光盘中的使用说明书或网络使用说明书。 3

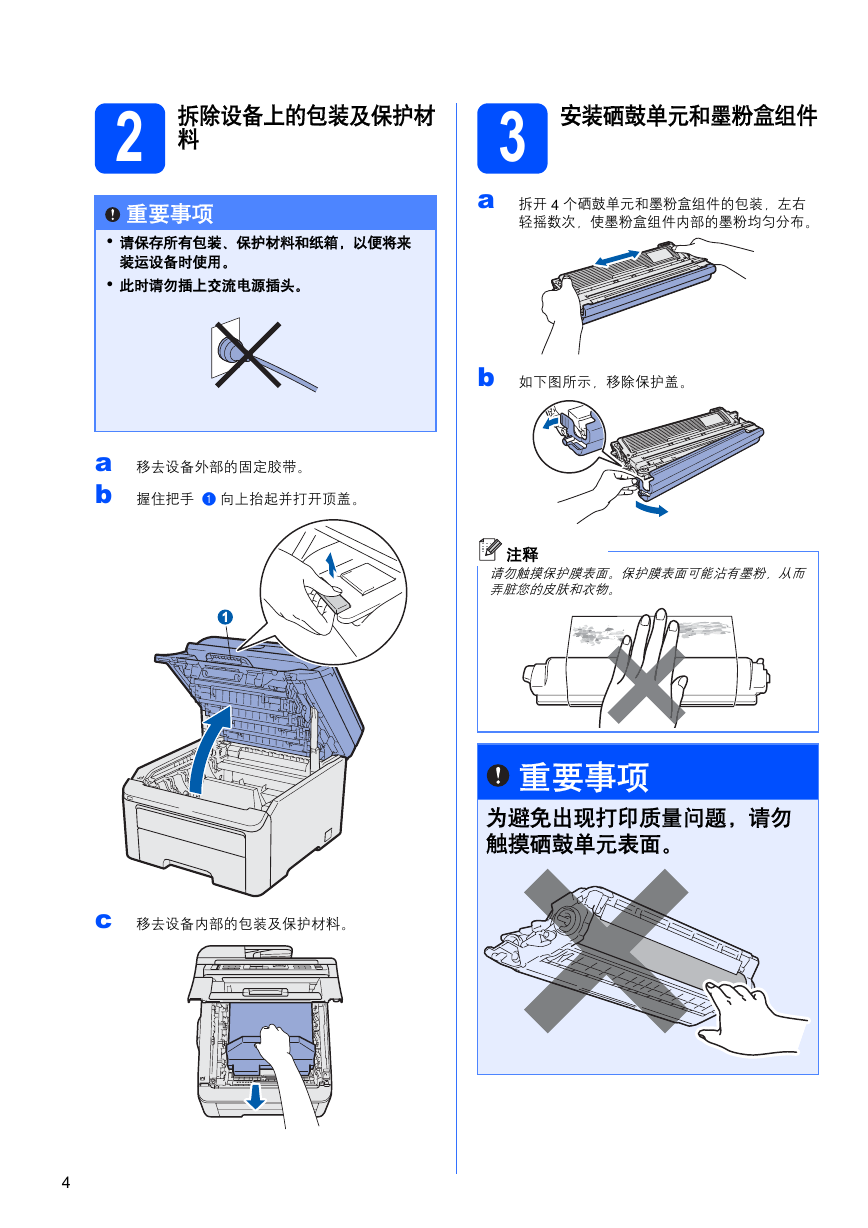

    2 拆除设备上的包装及保护材 料 重要事项 • 请保存所有包装、保护材料和纸箱，以便将来 装运设备时使用。 • 此时请勿插上交流电源插头。 3 安装硒鼓单元和墨粉盒组件 a 拆开 4 个硒鼓单元和墨粉盒组件的包装，左右 轻摇数次，使墨粉盒组件内部的墨粉均匀分布。 b 如下图所示，移除保护盖。 a 移去设备外部的固定胶带。 b 握住把手 a 向上抬起并打开顶盖。 1 注释 请勿触摸保护膜表面。保护膜表面可能沾有墨粉，从而 弄脏您的皮肤和衣物。 重要事项 为避免出现打印质量问题，请勿 触摸硒鼓单元表面。 c 移去设备内部的包装及保护材料。 4

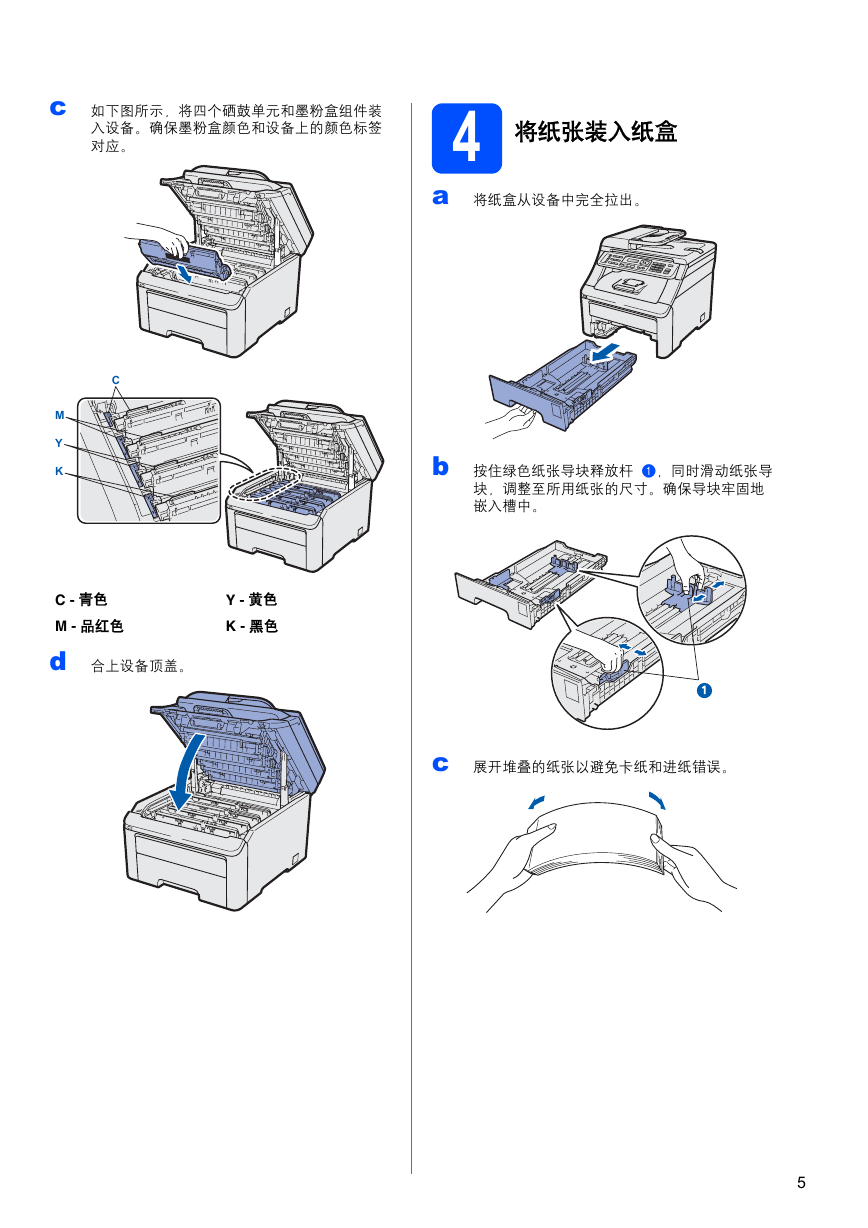

    c 如下图所示，将四个硒鼓单元和墨粉盒组件装 入设备。确保墨粉盒颜色和设备上的颜色标签 对应。 4 将纸张装入纸盒 a 将纸盒从设备中完全拉出。 C M Y K C - 青色 M - 品红色 d 合上设备顶盖。 Y - 黄色 K - 黑色 b 按住绿色纸张导块释放杆 a，同时滑动纸张导 块，调整至所用纸张的尺寸。确保导块牢固地 嵌入槽中。 c 展开堆叠的纸张以避免卡纸和进纸错误。 5
    d 将纸张装入纸盒，并确保纸张位于最大纸张容 量标记 a 之下。纸张打印面必须向下。 重要事项 确保纸张导块触碰到纸张的两侧，以便正常进纸。 e 将纸盒牢固地装回设备。确保其已完全装入设 备中。 5 连接电源线和电话线 重要事项 初次安装驱动软件前，请勿将任何接口电缆 (USB/ 网络 ) 连接到设备上。 a 确保设备的电源开关已关闭。将交流电源线连 接到设备上。 b 将交流电源插头插入电源插座。打开设备的电 源开关。 f 展开纸张支撑翼板 a 以防止纸张从出纸托板中 滑落。 1 6
    c 连接电话线。将电话线的一端插入设备上标有 LINE 字样的插口，另一端插入墙上电话插座 中。 注释 如果 Brother 设备和一部外接电话共用一条电话线路， 请按下图所示进行连接。 连接外接电话前，请先移除设备上标有 EXT. 字样的插 口的保护帽 a。 1 2 重要事项 必须将电话线插入设备上标有 LINE 字样的插口。 警告 本设备必须配有接地插头。 由于设备通过插座接地，当连接电话线时，确保 设备已连接了电源线，因此可防止电话网络上潜 在的电路危险。同样，当您要移动设备时，也应 先断开电话线然后再断开电源线以保护您的人身 安全。 1 1 分机电话 2 外接电话 注释 如果 Brother 设备和一部外接电话应答设备共用一条电 话线路，请按下图所示进行连接。 连接外接电话前，请先移除设备上标有 EXT. 字样的插 口的保护帽 a。 1 如果您有外接应答设备，请将接收模式设置 为外接应答设备。请参阅第 8 页上的选择接 收模式。更多详细信息，请参阅使用说明书 第 7 章中的连接外接应答设备。 7

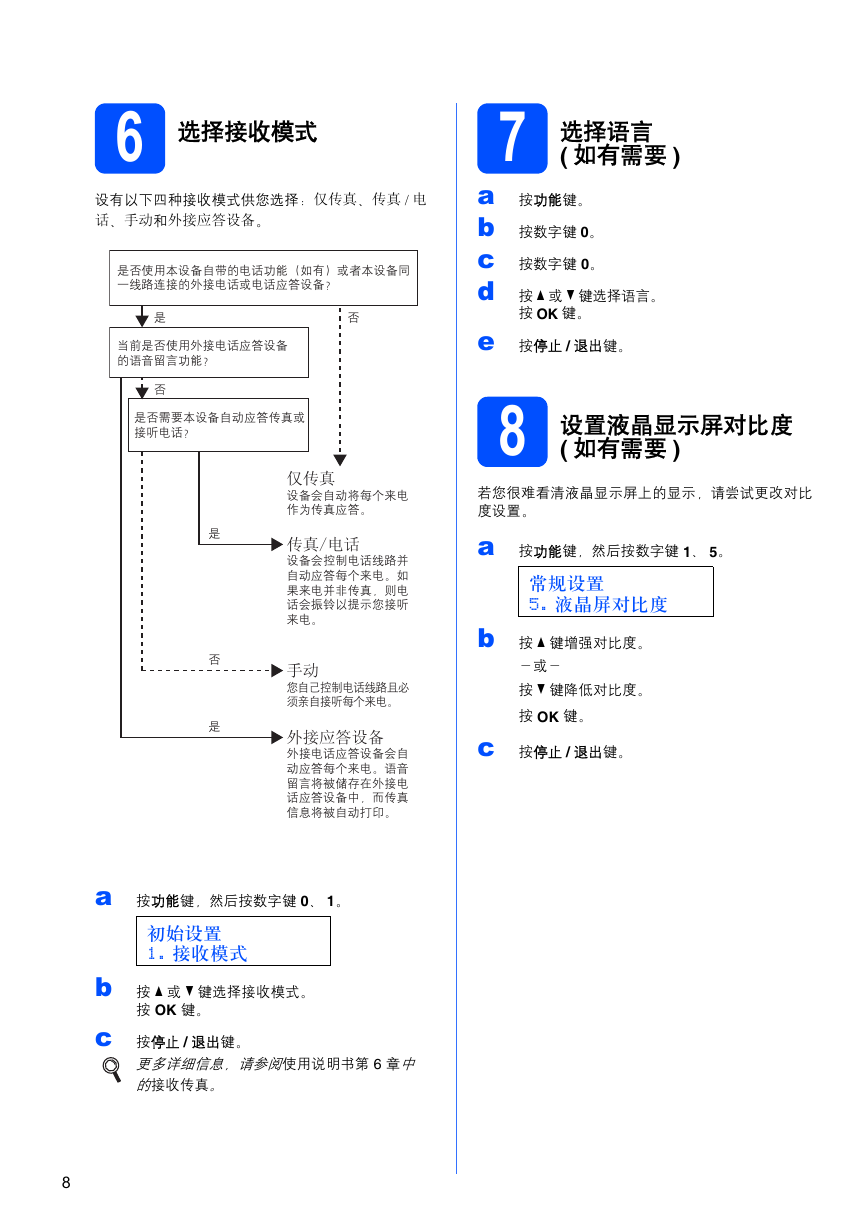

    7 选择语言 ( 如有需要 ) a 按功能键。 b 按数字键 0。 c 按数字键 0。 d 按 a 或 b 键选择语言。 e 按停止 / 退出键。 按 OK 键。 8 设置液晶显示屏对比度 ( 如有需要 ) 若您很难看清液晶显示屏上的显示，请尝试更改对比 度设置。 a 按功能键，然后按数字键 1、 5。 常规设置 5. 液晶屏对比度 b 按 a 键增强对比度。 －或－ 按 b 键降低对比度。 按 OK 键。 c 按停止 / 退出键。 6 选择接收模式 设有以下四种接收模式供您选择：仅传真、传真 / 电 话、手动和外接应答设备。 a 按功能键，然后按数字键 0、 1。 初始设置 1. 接收模式 b 按 a 或 b 键选择接收模式。 c 按停止 / 退出键。 按 OK 键。 更多详细信息，请参阅使用说明书第 6 章中 的接收传真。 8
