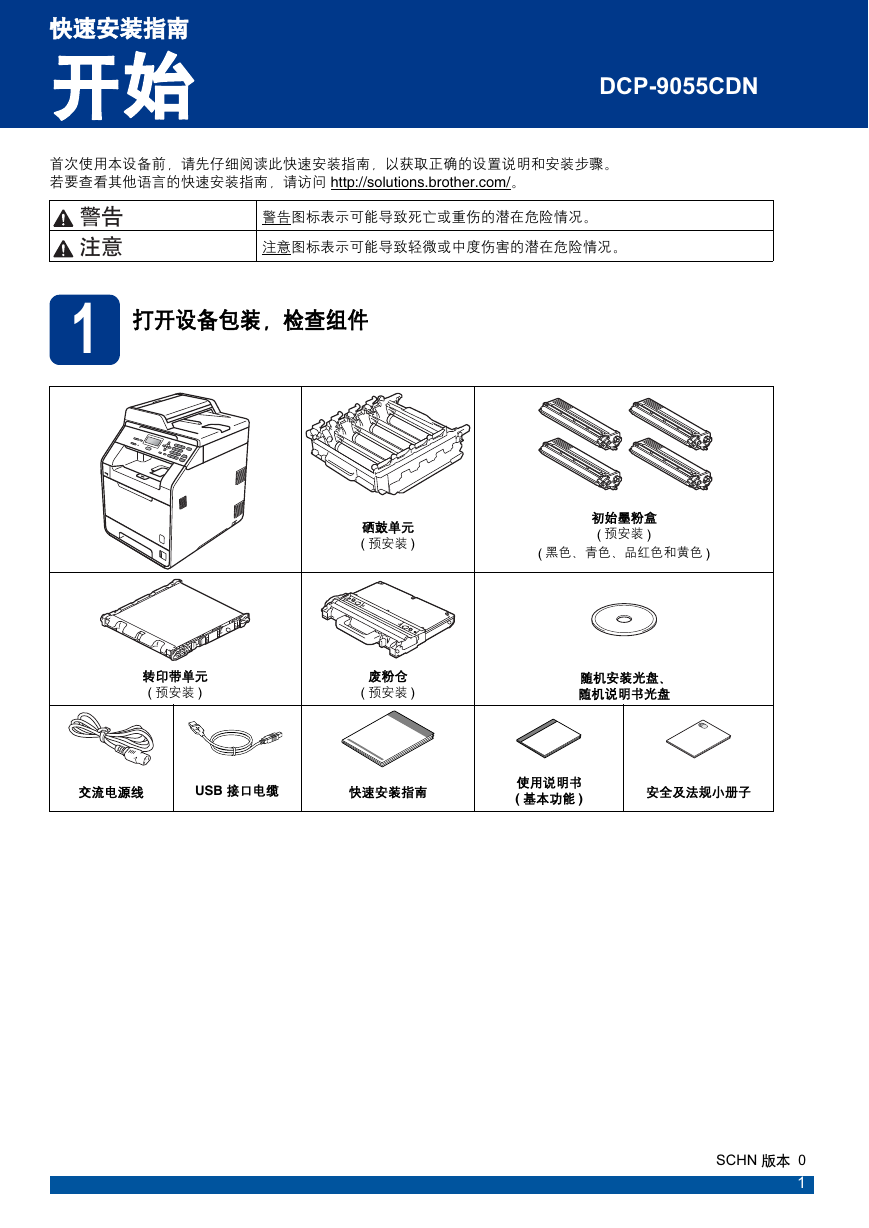

快速安装指南开始 DCP-9055CDN 首次使用本设备前，请先仔细阅读此快速安装指南，以获取正确的设置说明和安装步骤。若要查看其他语言的快速安装指南，请访问 http://solutions.brother.com/。警告图标表示可能导致死亡或重伤的潜在危险情况。注意图标表示可能导致轻微或中度伤害的潜在危险情况。 1 打开设备包装，检查组件硒鼓单元 ( 预安装 ) 初始墨粉盒 ( 预安装 ) ( 黑色、青色、品红色和黄色 ) 转印带单元 ( 预安装 ) 废粉仓 ( 预安装 ) 随机安装光盘、随机说明书光盘交流电源线 USB 接口电缆快速安装指南使用说明书 ( 基本功能 ) 安全及法规小册子 SCHN 版本 0 1

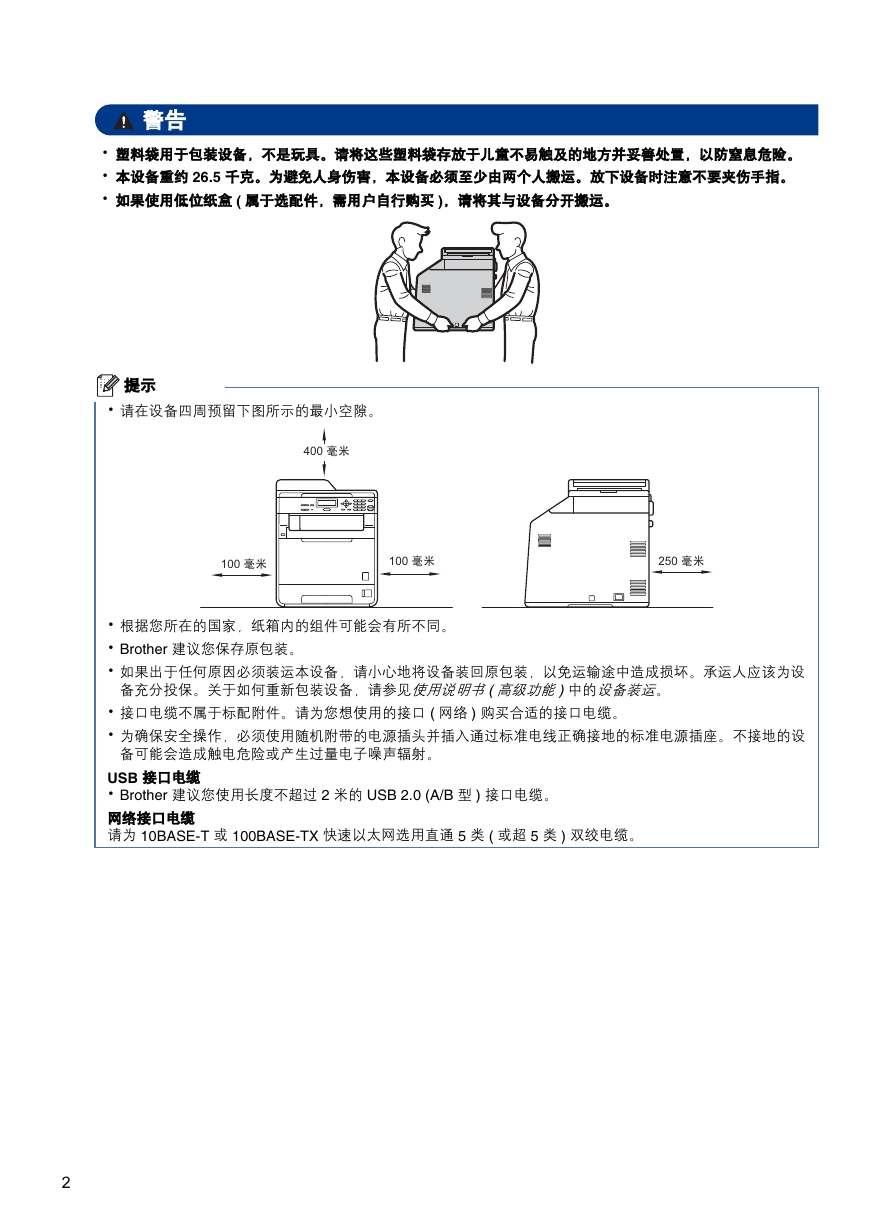

警告 • 塑料袋用于包装设备，不是玩具。请将这些塑料袋存放于儿童不易触及的地方并妥善处置，以防窒息危险。 • 本设备重约 26.5 千克。为避免人身伤害，本设备必须至少由两个人搬运。放下设备时注意不要夹伤手指。 • 如果使用低位纸盒 ( 属于选配件，需用户自行购买 )，请将其与设备分开搬运。提示 • 请在设备四周预留下图所示的最小空隙。 400 100 100 250 • 根据您所在的国家，纸箱内的组件可能会有所不同。 • Brother 建议您保存原包装。 • 如果出于任何原因必须装运本设备，请小心地将设备装回原包装，以免运输途中造成损坏。承运人应该为设备充分投保。关于如何重新包装设备，请参见使用说明书 ( 高级功能 ) 中的设备装运。 • 接口电缆不属于标配附件。请为您想使用的接口 ( 网络 ) 购买合适的接口电缆。 • 为确保安全操作，必须使用随机附带的电源插头并插入通过标准电线正确接地的标准电源插座。不接地的设备可能会造成触电危险或产生过量电子噪声辐射。 USB 接口电缆 • Brother 建议您使用长度不超过 2 米的 USB 2.0 (A/B 型 ) 接口电缆。网络接口电缆请为 10BASE-T 或 100BASE-TX 快速以太网选用直通 5 类 ( 或超 5 类 ) 双绞电缆。 2

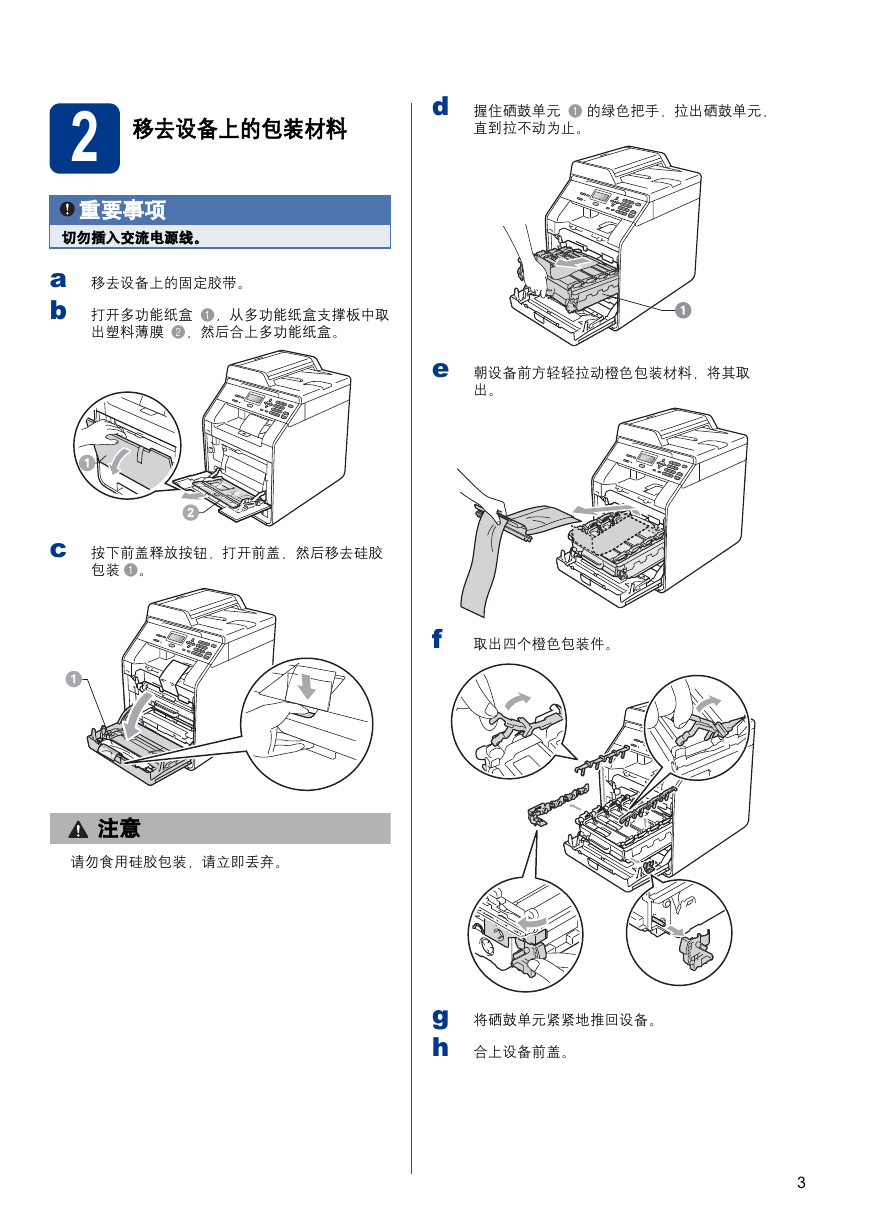

2 移去设备上的包装材料重要事项切勿插入交流电源线。 a 移去设备上的固定胶带。 b 打开多功能纸盒 a，从多功能纸盒支撑板中取出塑料薄膜 b，然后合上多功能纸盒。 d 握住硒鼓单元 a 的绿色把手，拉出硒鼓单元，直到拉不动为止。 e 朝设备前方轻轻拉动橙色包装材料，将其取出。 c 按下前盖释放按钮，打开前盖，然后移去硅胶包装 a。 f 取出四个橙色包装件。注意 CAUTIO 请勿食用硅胶包装，请立即丢弃。 g 将硒鼓单元紧紧地推回设备。 h 合上设备前盖。 3

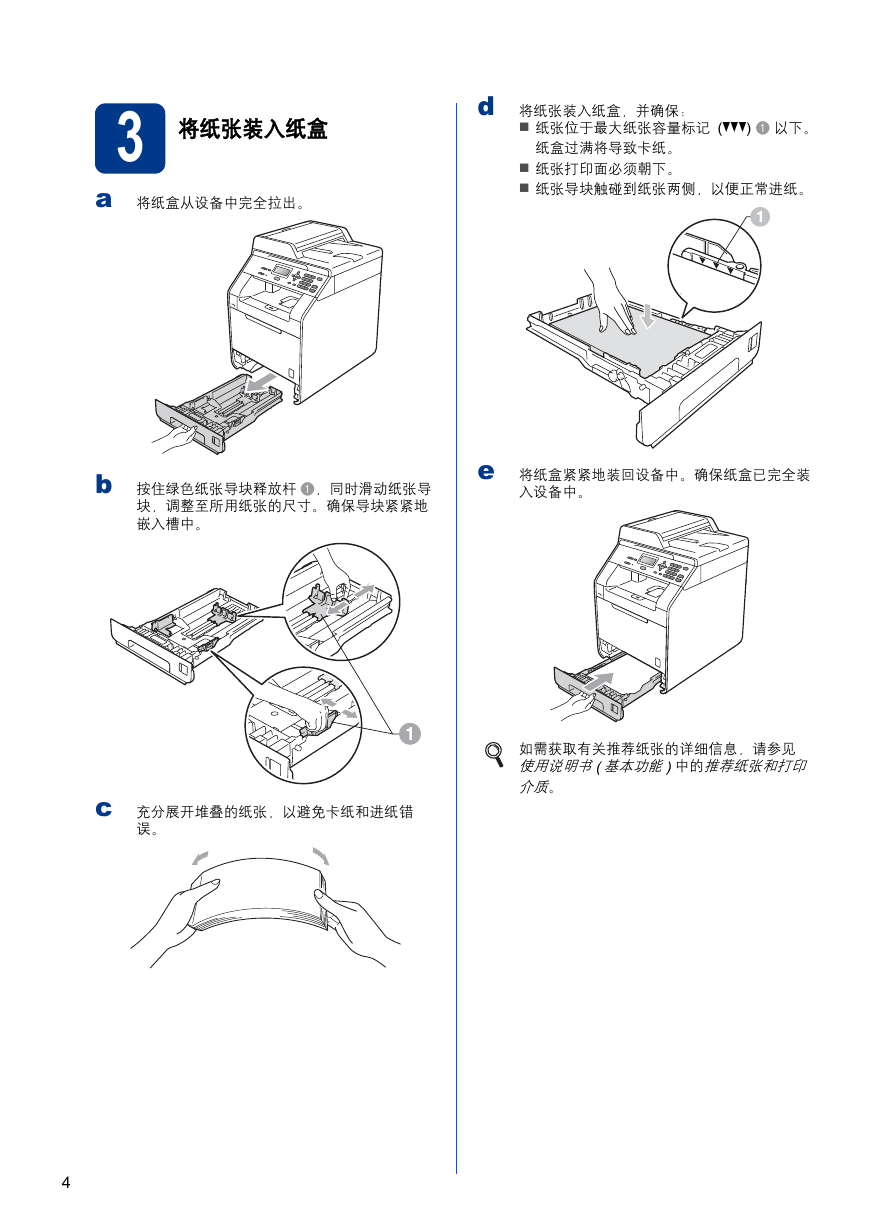

3 将纸张装入纸盒 a 将纸盒从设备中完全拉出。 d 将纸张装入纸盒，并确保：纸张位于最大纸张容量标记 (bbb) a 以下。纸盒过满将导致卡纸。纸张打印面必须朝下。纸张导块触碰到纸张两侧，以便正常进纸。 b 按住绿色纸张导块释放杆 a，同时滑动纸张导块，调整至所用纸张的尺寸。确保导块紧紧地嵌入槽中。 e 将纸盒紧紧地装回设备中。确保纸盒已完全装入设备中。 c 充分展开堆叠的纸张，以避免卡纸和进纸错误。如需获取有关推荐纸张的详细信息，请参见使用说明书 ( 基本功能 ) 中的推荐纸张和打印介质。 4

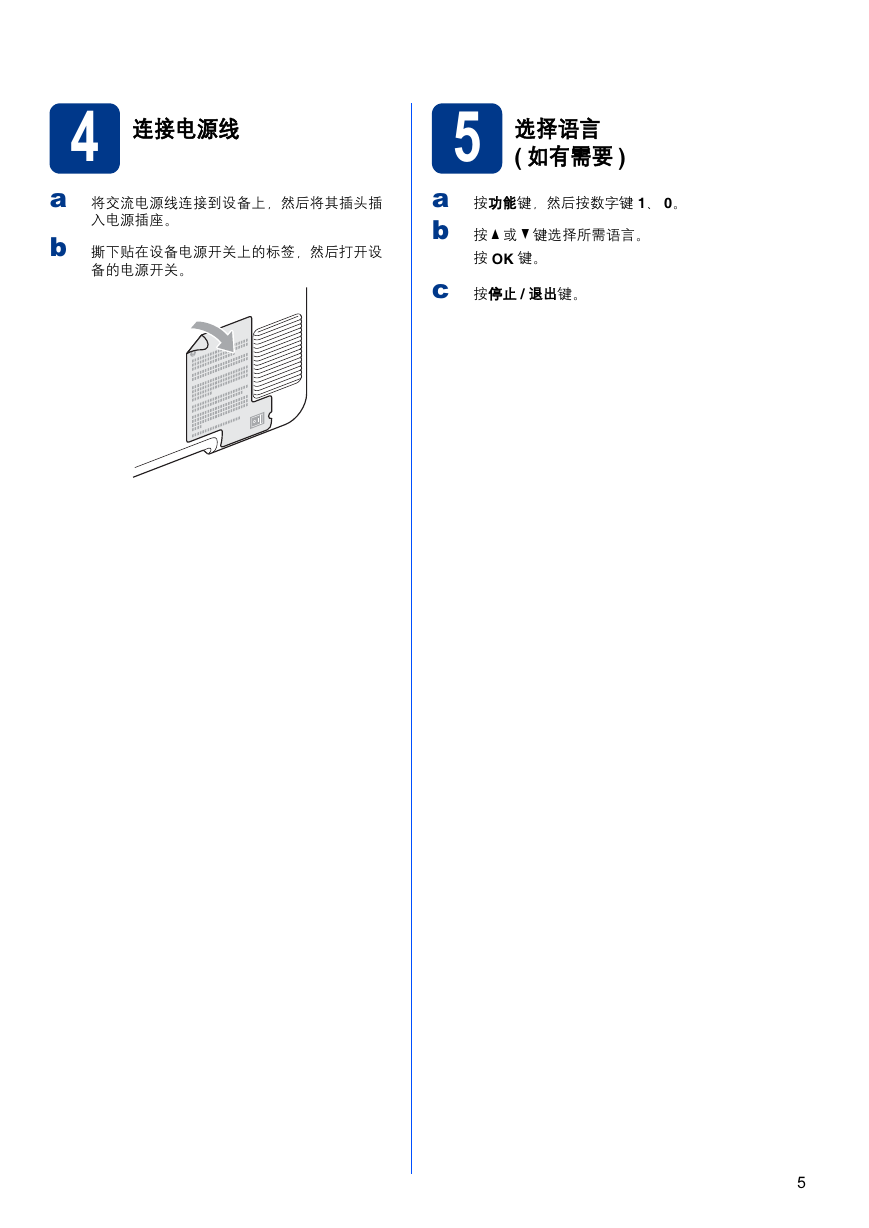

4 连接电源线 a 将交流电源线连接到设备上，然后将其插头插入电源插座。 b 撕下贴在设备电源开关上的标签，然后打开设备的电源开关。 5 选择语言 ( 如有需要 ) a 按功能键，然后按数字键 1、 0。 b 按 a 或 b 键选择所需语言。按 OK 键。 c 按停止 / 退出键。 5

d 使用拨号盘输入两位数日期，然后按 OK 键。 51. 日期＆时间 2011/03/XX 日期 :25 输入并按 OK 键 ( 例如：输入 2、 5 即表示 25 日。 ) e 使用拨号盘输入 24 小时制时间，然后按 OK 键。 51. 日期＆时间 2011/03/25 时间 :15:25 输入并按 OK 键 ( 例如：输入 1、 5、 2、 5 即表示 3:25 P.M.。 ) f 按停止 / 退出键。 6 设置液晶显示屏对比度 ( 如有需要 ) 若您很难看清液晶显示屏上的显示，请尝试更改对比度设置。 a 按功能键，然后按数字键 1、 5。 b 按 c 键增强对比度。 — 或 — 按 d 键降低对比度。按 OK 键。 c 按停止 / 退出键。 7 设置日期和时间通过此项设置，使用扫描到 USB 功能时可以创建设备名称文件。 a 按功能键，然后按数字键 5、 1、 1。 b 使用拨号盘输入年份的最后两位数字，然后按 OK 键。 51. 日期＆时间年份 :2011 输入并按 OK 键 ( 例如：输入 1、 1 即表示 2011 年。 ) c 使用拨号盘输入两位数月份，然后按 OK 键。 51. 日期＆时间 2011/XX/XX 月份 :03 输入并按 OK 键 ( 例如：输入 0、 3 即表示 3 月。 ) 6

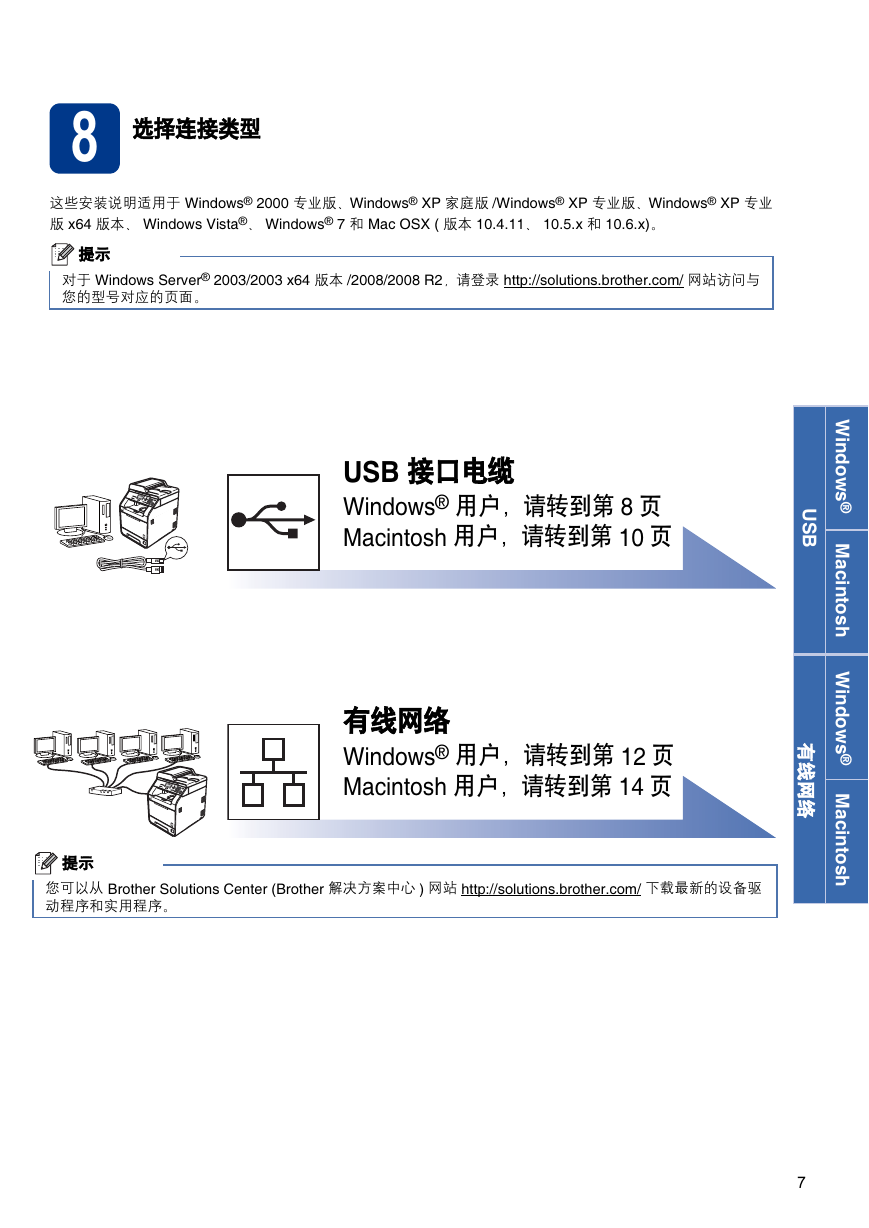

8 选择连接类型这些安装说明适用于 Windows® 2000 专业版、Windows® XP 家庭版 /Windows® XP 专业版、Windows® XP 专业版 x64 版本、 Windows Vista®、 Windows® 7 和 Mac OSX ( 版本 10.4.11、 10.5.x 和 10.6.x)。提示对于 Windows Server® 2003/2003 x64 版本 /2008/2008 R2，请登录 http://solutions.brother.com/ 网站访问与您的型号对应的页面。 USB 接口电缆 Windows® 用户，请转到第 8 页 Macintosh 用户，请转到第 10 页有线网络 Windows® 用户，请转到第 12 页 Macintosh 用户，请转到第 14 页提示您可以从 Brother Solutions Center (Brother 解决方案中心 ) 网站 http://solutions.brother.com/ 下载最新的设备驱动程序和实用程序。 i W n d o w s ® M a c i n t o s h i W n d o w s ® M a c i n t o s h U S B 有线网络 7

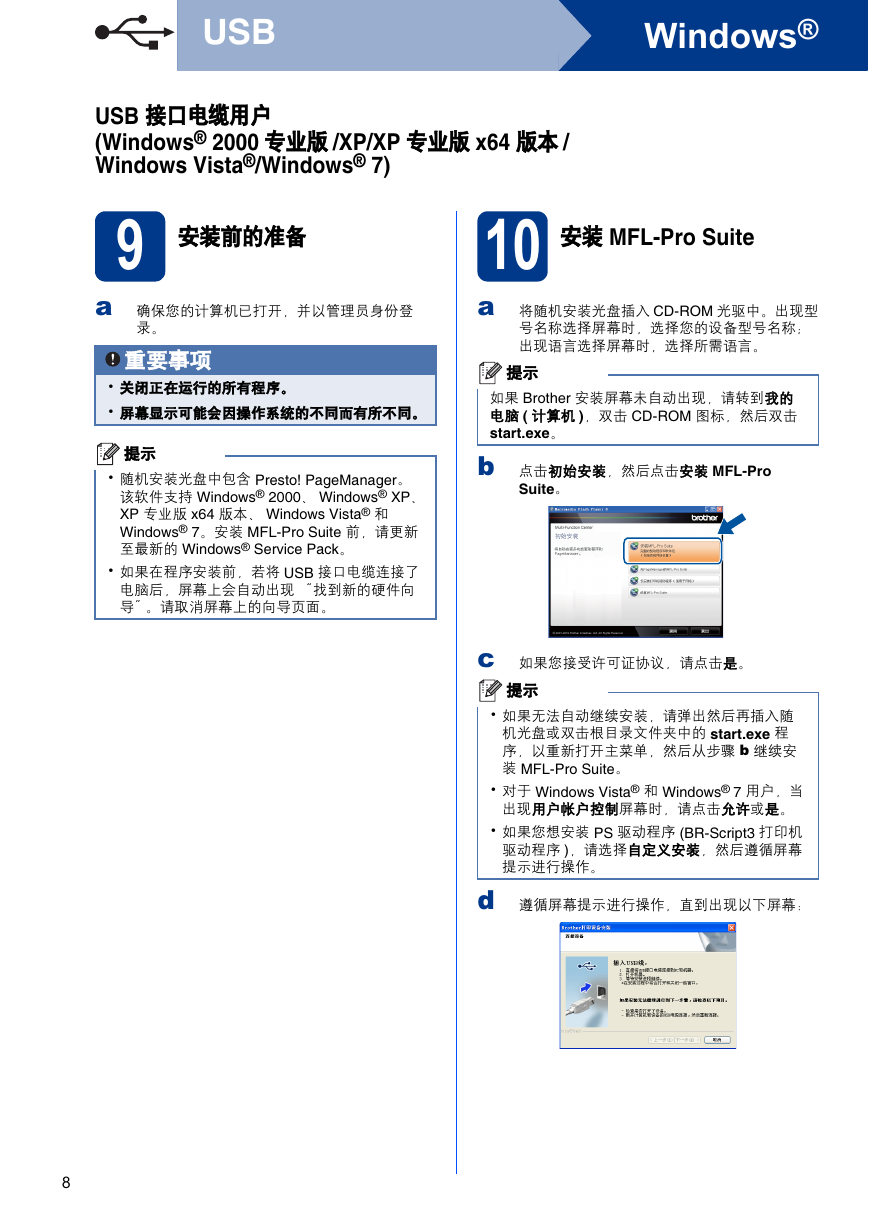

USB Windows® USB 接口电缆用户 (Windows® 2000 专业版 /XP/XP 专业版 x64 版本 / Windows Vista®/Windows® 7) 9 安装前的准备 10 安装 MFL-Pro Suite a 确保您的计算机已打开，并以管理员身份登录。重要事项 • 关闭正在运行的所有程序。 • 屏幕显示可能会因操作系统的不同而有所不同。提示 • 随机安装光盘中包含 Presto! PageManager。该软件支持 Windows® 2000、 Windows® XP、 XP 专业版 x64 版本、 Windows Vista® 和 Windows® 7。安装 MFL-Pro Suite 前，请更新至最新的 Windows® Service Pack。 • 如果在程序安装前，若将 USB 接口电缆连接了电脑后，屏幕上会自动出现 “找到新的硬件向导”。请取消屏幕上的向导页面。 a 将随机安装光盘插入 CD-ROM 光驱中。出现型号名称选择屏幕时，选择您的设备型号名称；出现语言选择屏幕时，选择所需语言。提示如果 Brother 安装屏幕未自动出现，请转到我的电脑 ( 计算机 )，双击 CD-ROM 图标，然后双击 start.exe。 b 点击初始安装，然后点击安装 MFL-Pro Suite。 c 如果您接受许可证协议，请点击是。提示 • 如果无法自动继续安装，请弹出然后再插入随机光盘或双击根目录文件夹中的 start.exe 程序，以重新打开主菜单，然后从步骤 b 继续安装 MFL-Pro Suite。 • 对于 Windows Vista® 和 Windows® 7 用户，当出现用户帐户控制屏幕时，请点击允许或是。 • 如果您想安装 PS 驱动程序 (BR-Script3 打印机驱动程序 )，请选择自定义安装，然后遵循屏幕提示进行操作。 d 遵循屏幕提示进行操作，直到出现以下屏幕： 8
