松下投影机-PT-AE7000EH说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：17.14M 资料格式：pdf 举报版权申诉

第1页 / 共104页

第2页 / 共104页

第3页 / 共104页

第4页 / 共104页

第5页 / 共104页

第6页 / 共104页

第7页 / 共104页

第8页 / 共104页

安全预防措施

请先阅读本节！

使用时的注意事项

运输时的注意事项

安装时的注意事项

使用时的注意事项

关于报废处理

附件

选购件

说明

关于投影机

遥控器

投影机机身

开始使用

设置

投影方法

吊装部件（选购件）

投影相关事项

前端可调支架与投影角度

镜头移位和定位

连接

连接到投影机之前

连接示例： COMPONENT IN/S-VIDEO IN/VIDEO IN

连接示例： HDMI IN/COMPUTER IN

3D 红外线发射器（选购件）连接

基本操作

打开/关闭投影机

电源线

电源指示灯

打开投影机

关闭电源

投影图像

选择输入信号

调整图像

遥控器操作

管理镜头调整设置

选择图像模式

调节图像

加载已保存的设置

显示 [VIERA LINK 菜单] 菜单

显示波形监视器

设为默认设定

子菜单

切换输入信号

使用按钮

显示 [3D 设置] 菜单

观看 3D 图像

关于观看 3D 图像

3D 红外线发射器和 3D 眼镜的通信范围

使用 3D 眼镜时的注意事项

调整和设置

菜单导航

浏览菜单项

菜单列表

[图像] 菜单

[图像模式]

[对比度]

[亮度]

[彩色]

[色度]

[色温设定]

[锐度]

[动态光圈]

[输入信号波形监视器]

[2画面调整]

[高级菜单]

[图像记录]

信号模式

[位置] 菜单

[水平位置]

[垂直位置]

[点时钟]

[时钟相位]

[显示比率]

[WSS]

[OVER SCAN]

[梯形矫正]

[自动设置]

[3D 设置] 菜单

[屏幕尺寸设置]

[3D 方式切换]

[左右翻转]

[3D图像平衡]

[2D → 3D变换]

[3D眼镜亮度]

[3D红外线发射器]

[3D 视差调整]

[3D 观看注意事项]

[镜头调整] 菜单

[变焦/聚焦]

[读取镜头记录]

[保存镜头记录]

[编辑镜头记录]

[自动切换设置]

[水平图像位置]

[垂直图像位置]

[左端屏蔽量]

[右端屏蔽量]

[上端屏蔽量]

[下端屏蔽量]

[选项] 菜单

[显示菜单]

[背景色]

[开机 LOGO 显示]

[输入自动搜索]

[HDMI 信号振幅]

[显示画面时间控制]

[投影方法]

[触发端口1/2设定]

[自动关机时间]

[高原模式]

[灯泡功率]

[功能按钮]

[VIERA LINK 设定]

[其它功能]

[测试模式]

[灯泡使用时间]

维护

灯炮和温度指示灯

管理指出的问题

保养和更换

清洁投影机/ 更换组件前

清洁投影机

更换组件

故障排除

吊装支架安全措施

附录

使用 VIERA Link

VIERA Link 功能摘要

VIERA Link“HDAVI Control”

技术信息

兼容信号一览表

支持的 3D 视频信号列表

串行端口

规格

尺寸

索引

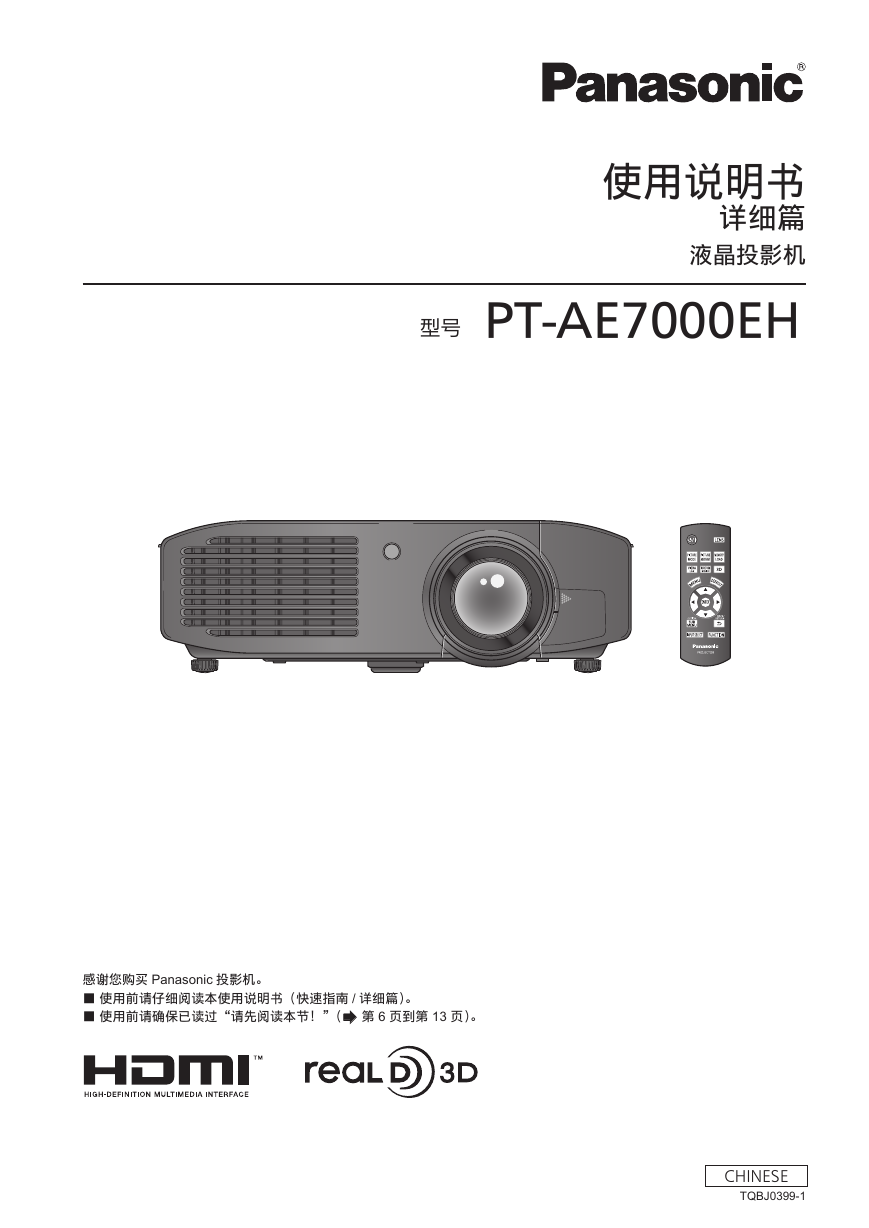

使用说明书详细篇液晶投影机型号 PT-AE7000EH 感谢您购买 Panasonic 投影机。 ■ 使用前请仔细阅读本使用说明书（快速指南 / 详细篇）。 ■ 使用前请确保已读过“请先阅读本节！”（ 第 6 页到第 13 页）。 CHINESE TQBJ0399-1

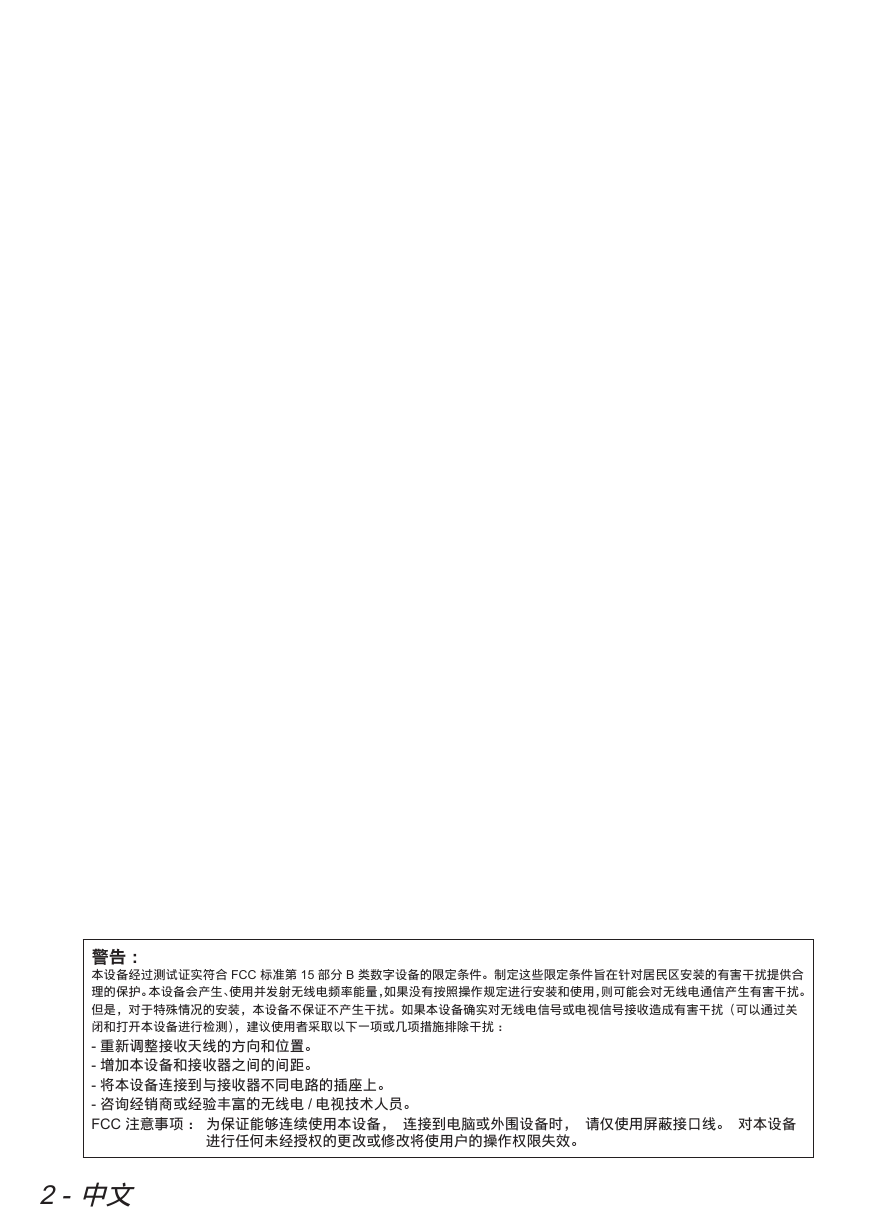

警告：本设备经过测试证实符合 FCC 标准第 15 部分 B 类数字设备的限定条件。制定这些限定条件旨在针对居民区安装的有害干扰提供合理的保护。本设备会产生、使用并发射无线电频率能量，如果没有按照操作规定进行安装和使用，则可能会对无线电通信产生有害干扰。但是，对于特殊情况的安装，本设备不保证不产生干扰。如果本设备确实对无线电信号或电视信号接收造成有害干扰（可以通过关闭和打开本设备进行检测），建议使用者采取以下一项或几项措施排除干扰： - 重新调整接收天线的方向和位置。 - 增加本设备和接收器之间的间距。 - 将本设备连接到与接收器不同电路的插座上。 - 咨询经销商或经验丰富的无线电 / 电视技术人员。 FCC 注意事项：为保证能够连续使用本设备，连接到电脑或外围设备时，请仅使用屏蔽接口线。对本设备进行任何未经授权的更改或修改将使用户的操作权限失效。 2 - 中文

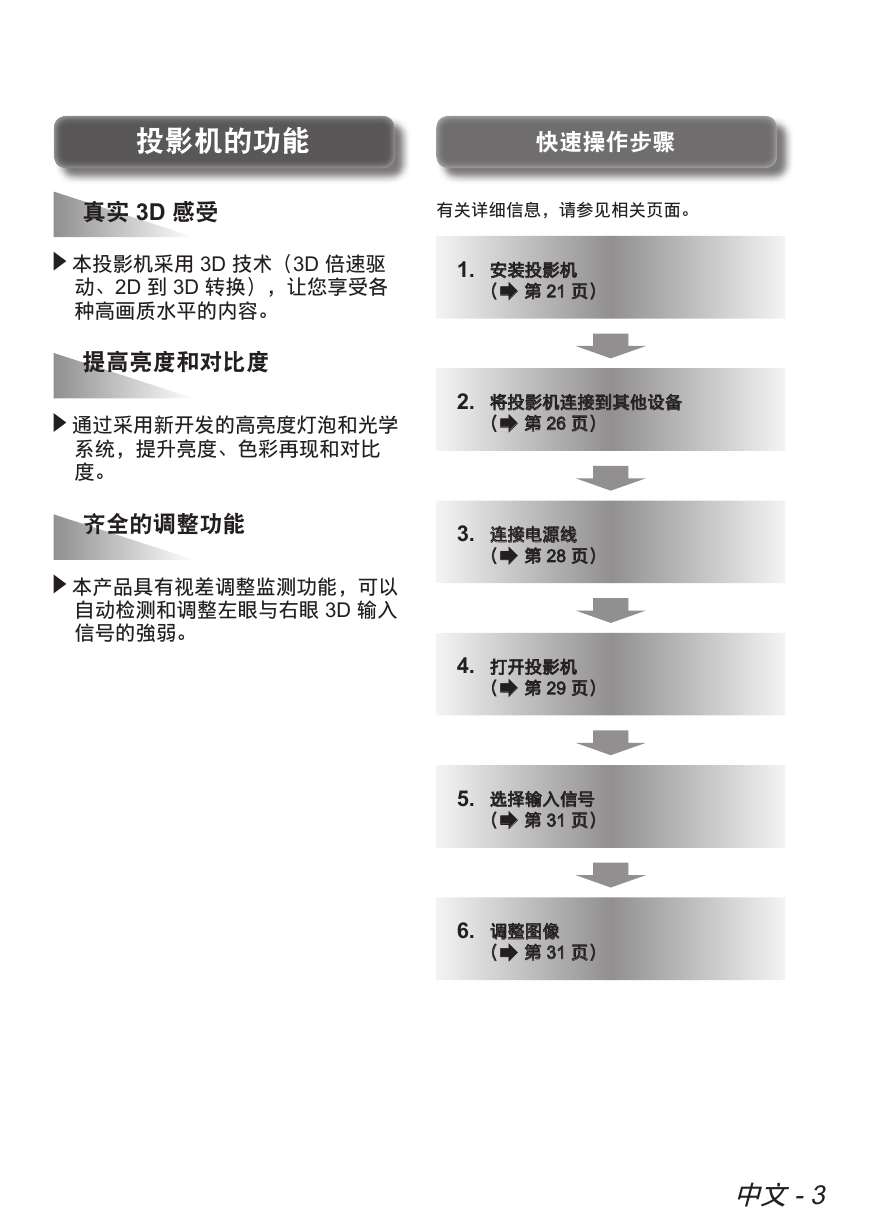

真实 3D 感受有关详细信息，请参见相关页面。本投影机采用 3D 技术（3D 倍速驱动、2D 到 3D 转换），让您享受各种高画质水平的内容。 1. 安装投影机（ 第 21 页）提高亮度和对比度通过采用新开发的高亮度灯泡和光学系统，提升亮度、色彩再现和对比度。齐全的调整功能本产品具有视差调整监测功能，可以自动检测和调整左眼与右眼 3D 输入信号的強弱。 2. 将投影机连接到其他设备（ 第 26 页） 3. 连接电源线（ 第 28 页） 4. 打开投影机（ 第 29 页） 5. 选择输入信号（ 第 31 页） 6. 调整图像（ 第 31 页）中文 - 3 投影机的功能快速操作步骤

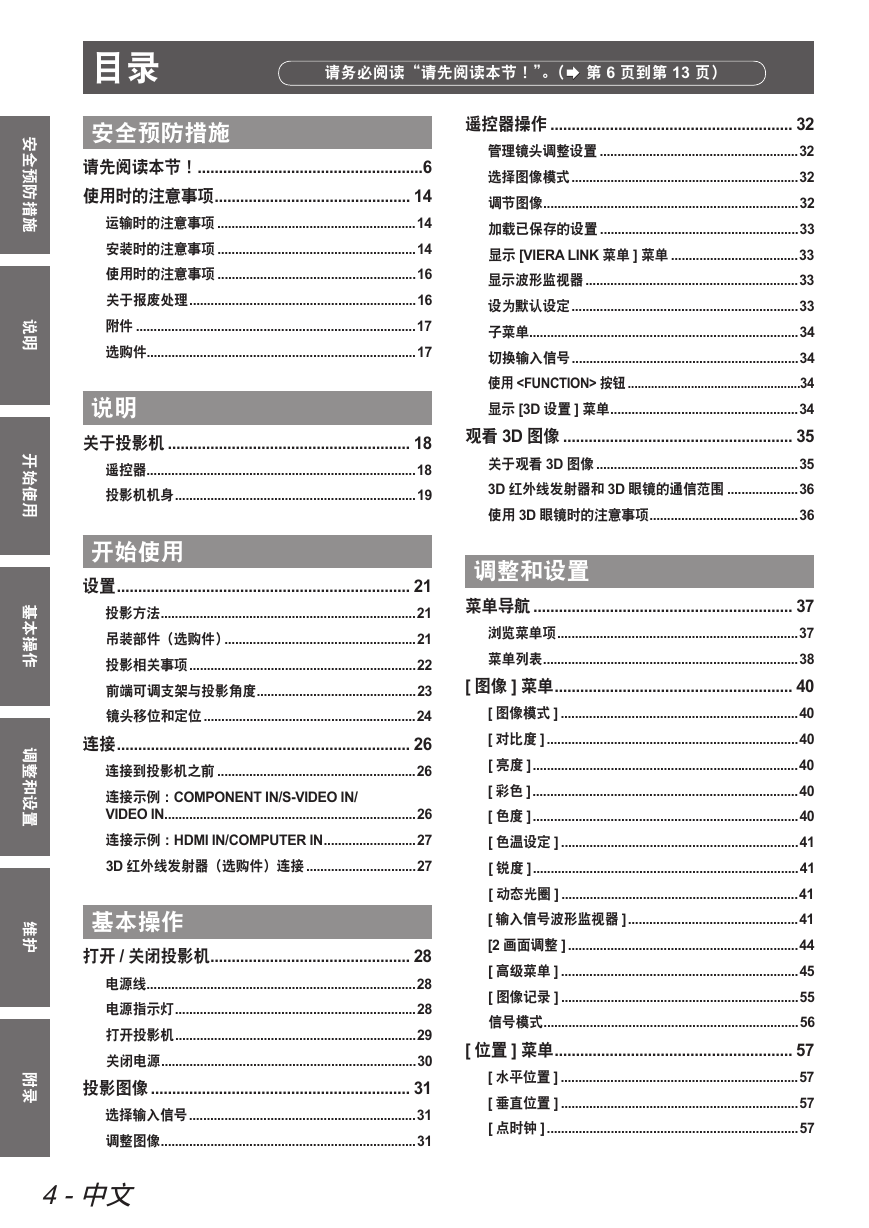

目录请务必阅读“请先阅读本节！”。（ 第 6 页到第 13 页）安全预防措施请先阅读本节！ .....................................................6 使用时的注意事项 .............................................. 14 运输时的注意事项 ........................................................14 安装时的注意事项 ........................................................14 使用时的注意事项 ........................................................16 关于报废处理 ................................................................16 附件 ...............................................................................17 选购件 ............................................................................17 说明关于投影机 ......................................................... 18 遥控器 ............................................................................18 投影机机身 ....................................................................19 开始使用设置 ..................................................................... 21 投影方法 ........................................................................21 吊装部件（选购件） ......................................................21 投影相关事项 ................................................................22 前端可调支架与投影角度 .............................................23 镜头移位和定位 ............................................................24 连接 ..................................................................... 26 连接到投影机之前 ........................................................26 连接示例： COMPONENT IN/S-VIDEO IN/ VIDEO IN .......................................................................26 连接示例： HDMI IN/COMPUTER IN ..........................27 3D 红外线发射器（选购件）连接 ...............................27 基本操作打开 / 关闭投影机 ............................................... 28 电源线 ............................................................................28 电源指示灯 ....................................................................28 打开投影机 ....................................................................29 关闭电源 ........................................................................30 投影图像 ............................................................. 31 选择输入信号 ................................................................31 调整图像 ........................................................................31 遥控器操作 ......................................................... 32 管理镜头调整设置 ........................................................32 选择图像模式 ................................................................32 调节图像 ........................................................................32 加载已保存的设置 ........................................................33 显示 [VIERA LINK 菜单 ] 菜单 ....................................33 显示波形监视器 ............................................................33 设为默认设定 ................................................................33 子菜单 ............................................................................34 切换输入信号 ................................................................34 使用按钮 ....................................................34 显示 [3D 设置 ] 菜单 .....................................................34 观看 3D 图像 ...................................................... 35 关于观看 3D 图像 .........................................................35 3D 红外线发射器和 3D 眼镜的通信范围 ....................36 使用 3D 眼镜时的注意事项 ..........................................36 调整和设置菜单导航 ............................................................. 37 浏览菜单项 ....................................................................37 菜单列表 ........................................................................38 [ 图像 ] 菜单 ........................................................ 40 [ 图像模式 ] ...................................................................40 [ 对比度 ] .......................................................................40 [ 亮度 ] ...........................................................................40 [ 彩色 ] ...........................................................................40 [ 色度 ] ...........................................................................40 [ 色温设定 ] ...................................................................41 [ 锐度 ] ...........................................................................41 [ 动态光圈 ] ...................................................................41 [ 输入信号波形监视器 ] ................................................41 [2 画面调整 ] .................................................................44 [ 高级菜单 ] ...................................................................45 [ 图像记录 ] ...................................................................55 信号模式 ........................................................................56 [ 位置 ] 菜单 ........................................................ 57 [ 水平位置 ] ...................................................................57 [ 垂直位置 ] ...................................................................57 [ 点时钟 ] .......................................................................57 安全预防措施说明开始使用基本操作调整和设置维护附录 4 - 中文

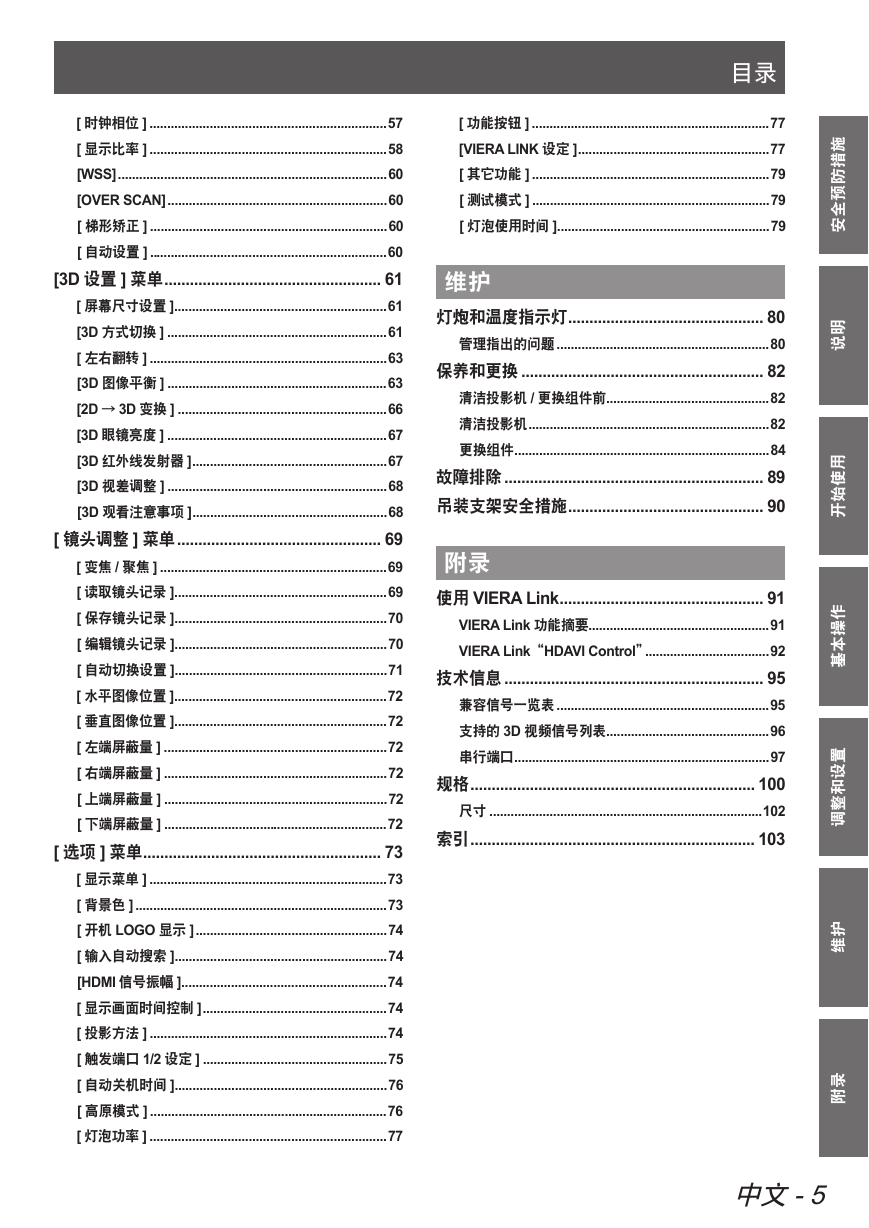

[ 时钟相位 ] ...................................................................57 [ 显示比率 ] ...................................................................58 [WSS] ............................................................................60 [OVER SCAN] ..............................................................60 [ 梯形矫正 ] ...................................................................60 [ 自动设置 ] ...................................................................60 [3D 设置 ] 菜单 ................................................... 61 [ 屏幕尺寸设置 ] ............................................................61 [3D 方式切换 ] ..............................................................61 [ 左右翻转 ] ...................................................................63 [3D 图像平衡 ] ..............................................................63 [2D → 3D 变换 ] ...........................................................66 [3D 眼镜亮度 ] ..............................................................67 [3D 红外线发射器 ] .......................................................67 [3D 视差调整 ] ..............................................................68 [3D 观看注意事项 ] .......................................................68 [ 镜头调整 ] 菜单 ................................................ 69 [ 变焦 / 聚焦 ] ................................................................69 [ 读取镜头记录 ] ............................................................69 [ 保存镜头记录 ] ............................................................70 [ 编辑镜头记录 ] ............................................................70 [ 自动切换设置 ] ............................................................71 [ 水平图像位置 ] ............................................................72 [ 垂直图像位置 ] ............................................................72 [ 左端屏蔽量 ] ...............................................................72 [ 右端屏蔽量 ] ...............................................................72 [ 上端屏蔽量 ] ...............................................................72 [ 下端屏蔽量 ] ...............................................................72 [ 选项 ] 菜单 ........................................................ 73 [ 显示菜单 ] ...................................................................73 [ 背景色 ] .......................................................................73 [ 开机 LOGO 显示 ] ......................................................74 [ 输入自动搜索 ] ............................................................74 [HDMI 信号振幅 ] ..........................................................74 [ 显示画面时间控制 ] ....................................................74 [ 投影方法 ] ...................................................................74 [ 触发端口 1/2 设定 ] ....................................................75 [ 自动关机时间 ] ............................................................76 [ 高原模式 ] ...................................................................76 [ 灯泡功率 ] ...................................................................77 目录 [ 功能按钮 ] ...................................................................77 [VIERA LINK 设定 ] ......................................................77 [ 其它功能 ] ...................................................................79 [ 测试模式 ] ...................................................................79 [ 灯泡使用时间 ] ............................................................79 维护灯炮和温度指示灯 .............................................. 80 管理指出的问题 ............................................................80 保养和更换 ......................................................... 82 清洁投影机 / 更换组件前 ..............................................82 清洁投影机 ....................................................................82 更换组件 ........................................................................84 故障排除 ............................................................. 89 吊装支架安全措施 .............................................. 90 附录使用 VIERA Link ................................................ 91 VIERA Link 功能摘要...................................................91 VIERA Link“HDAVI Control” ...................................92 技术信息 ............................................................. 95 兼容信号一览表 ............................................................95 支持的 3D 视频信号列表 ..............................................96 串行端口 ........................................................................97 规格 ................................................................... 100 尺寸 .............................................................................102 索引 ................................................................... 103 施措防预全安明说用使始开作操本基置设和整调护维录附中文 - 5

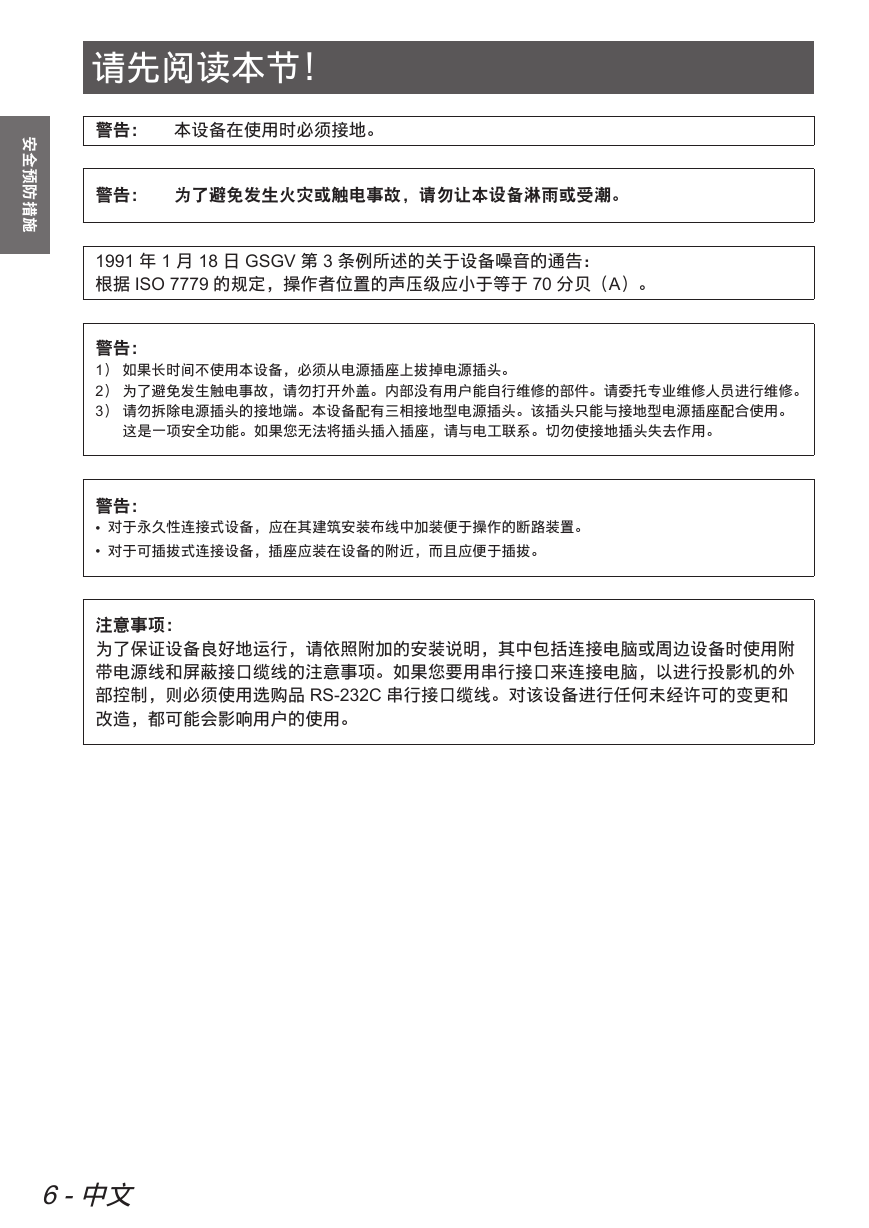

安全预防措施请先阅读本节！请先阅读本节！警告：本设备在使用时必须接地。警告：为了避免发生火灾或触电事故，请勿让本设备淋雨或受潮。 1991 年 1 月 18 日 GSGV 第 3 条例所述的关于设备噪音的通告：根据 ISO 7779 的规定，操作者位置的声压级应小于等于 70 分贝（A）。警告： 1）如果长时间不使用本设备，必须从电源插座上拔掉电源插头。 2）为了避免发生触电事故，请勿打开外盖。内部没有用户能自行维修的部件。请委托专业维修人员进行维修。 3）请勿拆除电源插头的接地端。本设备配有三相接地型电源插头。该插头只能与接地型电源插座配合使用。这是一项安全功能。如果您无法将插头插入插座，请与电工联系。切勿使接地插头失去作用。警告： • • 对于永久性连接式设备，应在其建筑安装布线中加装便于操作的断路装置。对于可插拔式连接设备，插座应装在设备的附近，而且应便于插拔。注意事项：为了保证设备良好地运行，请依照附加的安装说明，其中包括连接电脑或周边设备时使用附带电源线和屏蔽接口缆线的注意事项。如果您要用串行接口来连接电脑，以进行投影机的外部控制，则必须使用选购品 RS-232C 串行接口缆线。对该设备进行任何未经许可的变更和改造，都可能会影响用户的使用。 6 - 中文

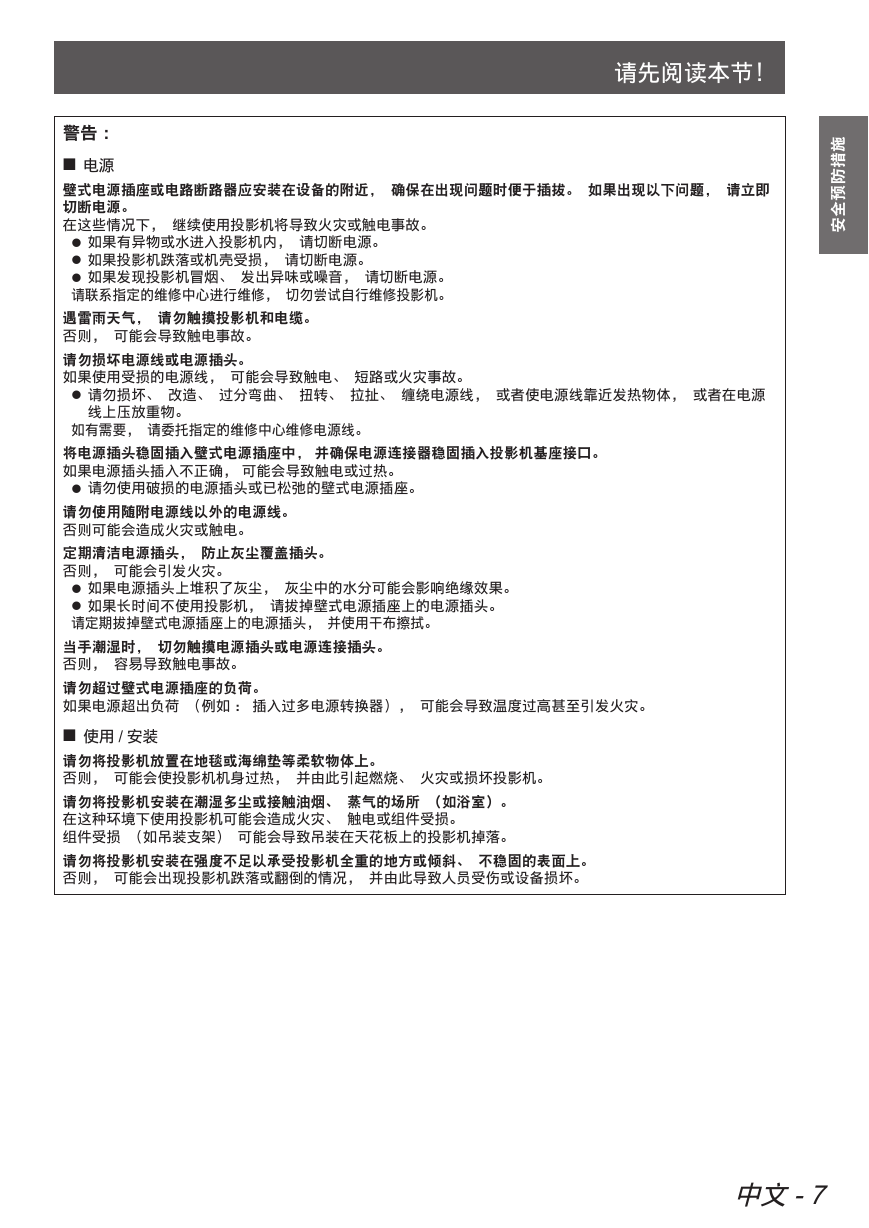

请先阅读本节！警告：电源壁式电源插座或电路断路器应安装在设备的附近，确保在出现问题时便于插拔。如果出现以下问题，请立即切断电源。在这些情况下，继续使用投影机将导致火灾或触电事故。 z 如果有异物或水进入投影机内，请切断电源。 z 如果投影机跌落或机壳受损，请切断电源。 z 如果发现投影机冒烟、发出异味或噪音，请切断电源。请联系指定的维修中心进行维修，切勿尝试自行维修投影机。施措防预全安遇雷雨天气，请勿触摸投影机和电缆。否则，可能会导致触电事故。请勿损坏电源线或电源插头。如果使用受损的电源线，可能会导致触电、短路或火灾事故。 z 请勿损坏、改造、过分弯曲、扭转、拉扯、缠绕电源线，或者使电源线靠近发热物体，或者在电源线上压放重物。如有需要，请委托指定的维修中心维修电源线。将电源插头稳固插入壁式电源插座中，并确保电源连接器稳固插入投影机基座接口。如果电源插头插入不正确，可能会导致触电或过热。 z 请勿使用随附电源线以外的电源线。否则可能会造成火灾或触电。请勿使用破损的电源插头或已松弛的壁式电源插座。定期清洁电源插头，防止灰尘覆盖插头。否则，可能会引发火灾。 z z 请定期拔掉壁式电源插座上的电源插头，并使用干布擦拭。如果电源插头上堆积了灰尘，灰尘中的水分可能会影响绝缘效果。如果长时间不使用投影机，请拔掉壁式电源插座上的电源插头。当手潮湿时，切勿触摸电源插头或电源连接插头。否则，容易导致触电事故。请勿超过壁式电源插座的负荷。如果电源超出负荷（例如：插入过多电源转换器），可能会导致温度过高甚至引发火灾。使用 / 安装请勿将投影机放置在地毯或海绵垫等柔软物体上。否则，可能会使投影机机身过热，并由此引起燃烧、火灾或损坏投影机。请勿将投影机安装在潮湿多尘或接触油烟、蒸气的场所（如浴室）。在这种环境下使用投影机可能会造成火灾、触电或组件受损。组件受损（如吊装支架）可能会导致吊装在天花板上的投影机掉落。请勿将投影机安装在强度不足以承受投影机全重的地方或倾斜、不稳固的表面上。否则，可能会出现投影机跌落或翻倒的情况，并由此导致人员受伤或设备损坏。中文 - 7

请先阅读本节！警告：安全预防措施排气孔有高温空气排出。请勿将手、脸或其他无法承受高温的物品放在排气口附近。请勿将投影机放置在储藏室、书架等空间狭窄、通风不良的地方。请勿将投影机放在台布或纸张等容易被吸入进气口的材料上。请勿遮挡进气口或排气口。否则，可能会导致投影机温度过高，进而引发火灾或损坏投影机。 z z 请勿将手或其他物品置于排气口附近。否则，可能会灼伤您的手或损坏其他物品。 z 请勿遮盖住进气口 / 排气口或将物品置于距离进气口 / 排气口 100 毫米（4 英寸）范围内。否则，可能会导致投影机温度过高，进而引发火灾或损坏投影机。在使用投影机时，请勿直视或使皮肤接触镜头中射出的强光。否则，可能会导致灼伤或失明。 z z 切勿改装或拆卸投影机。否则，高压电可能会导致火灾或触电等事故。 z 请勿在镜头盖未打开时投射图像。否则，可能会引起火灾。投影镜头会射出强光。请勿直视此强光或将手直接暴露于强光下。特别注意不要让儿童直视镜头。此外，离开投影机时，请关闭主电源。所有检查、调试及维修工作，请委托指定的维修中心进行。请勿在投影机附近放置盛有液体的容器或金属物品。如果有液体进入投影机内，请咨询经销商。请特别留意儿童。防止金属物品、易燃物或液体进入投影机内。请勿弄湿投影机。否则，可能会造成短路或温度过高，进而引发火灾、触电等事故或投影机故障。 z z z 请使用 Panasonic 指定的吊装支架。若吊装支架存在缺陷，可能会导致跌落事故。 z 仅限由合格的技术人员执行安装工作（如吊装支架）。如果安装且固定不当，可能会导致人身伤害或触电等事故。 z z 请在吊装支架上安装随附的安全电缆，以防止投影机跌落。请勿使用非指定的吊装支架。务必使用随附的带有吊环螺栓的附件线缆，作为防止投影机跌落的特别防护措施。（安装在与吊装支架不同的位置上） 8 - 中文
