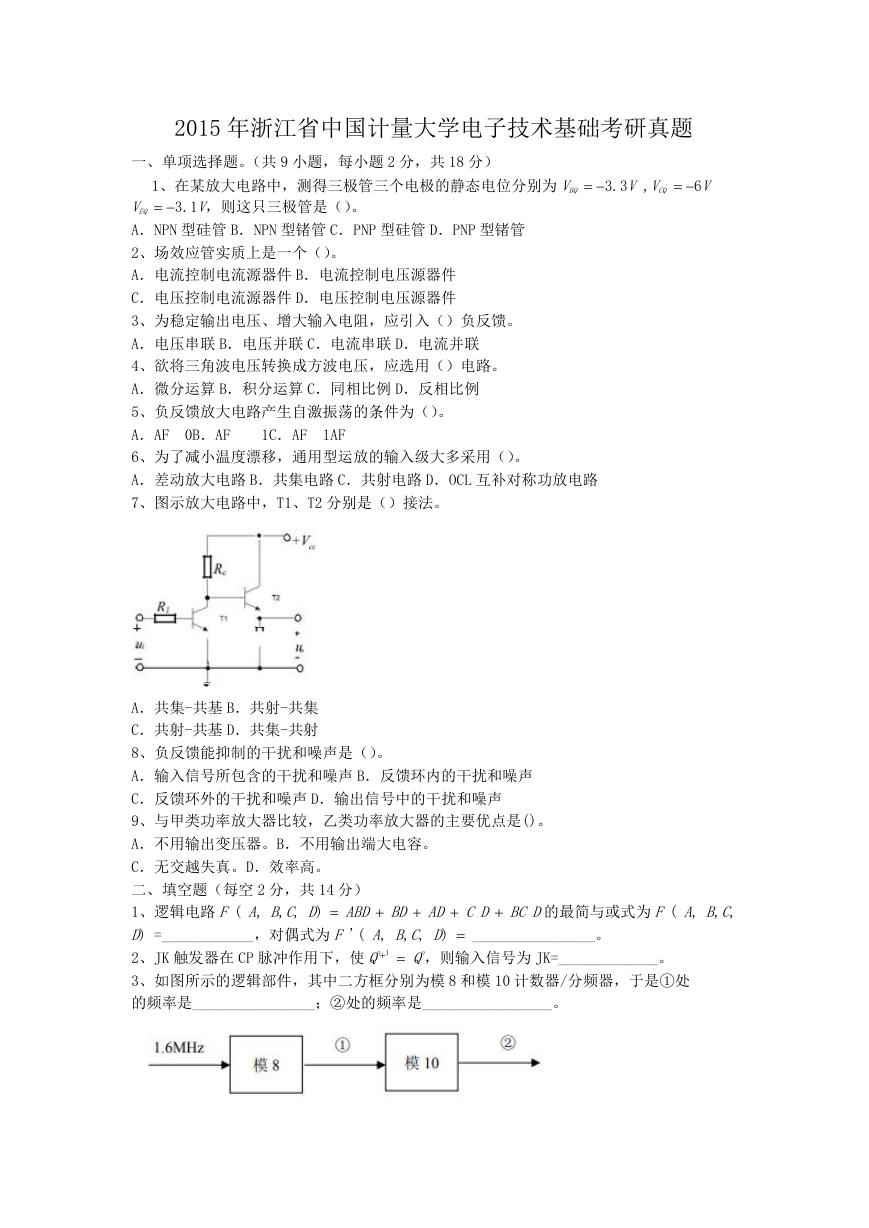

2015 年浙江省中国计量大学电子技术基础考研真题一、单项选择题。（共 9 小题，每小题 2 分，共 18 分） 1、在某放大电路中，测得三极管三个电极的静态电位分别为 VBQ  3.3V ,VCQ  6V VEQ  3.1V，则这只三极管是（）。 A．NPN 型硅管 B．NPN 型锗管 C．PNP 型硅管 D．PNP 型锗管 2、场效应管实质上是一个（）。 A．电流控制电流源器件 B．电流控制电压源器件 C．电压控制电流源器件 D．电压控制电压源器件 3、为稳定输出电压、增大输入电阻，应引入（）负反馈。 A．电压串联 B．电压并联 C．电流串联 D．电流并联 4、欲将三角波电压转换成方波电压，应选用（）电路。 A．微分运算 B．积分运算 C．同相比例 D．反相比例 5、负反馈放大电路产生自激振荡的条件为（）。 A．AF 6、为了减小温度漂移，通用型运放的输入级大多采用（）。 A．差动放大电路 B．共集电路 C．共射电路 D．OCL 互补对称功放电路 7、图示放大电路中，T1、T2 分别是（）接法。 0B．AF 1C．AF 1AF A．共集-共基 B．共射-共集 C．共射-共基 D．共集-共射 8、负反馈能抑制的干扰和噪声是（）。 A．输入信号所包含的干扰和噪声 B．反馈环内的干扰和噪声 C．反馈环外的干扰和噪声 D．输出信号中的干扰和噪声 9、与甲类功率放大器比较，乙类功率放大器的主要优点是()。 A．不用输出变压器。B．不用输出端大电容。 C．无交越失真。D．效率高。二、填空题（每空 2 分，共 14 分） 1、逻辑电路 F ( A, B,C, D)  ABD  BD  AD  C D  BC D的最简与或式为 F ( A, B,C, D) =____________，对偶式为 F '( A, B,C, D)  ________________。 2、JK 触发器在 CP 脉冲作用下，使 Qn1  Qn，则输入信号为 JK=_____________。 3、如图所示的逻辑部件，其中二方框分别为模 8 和模 10 计数器/分频器，于是①处的频率是________________；②处的频率是_________________。

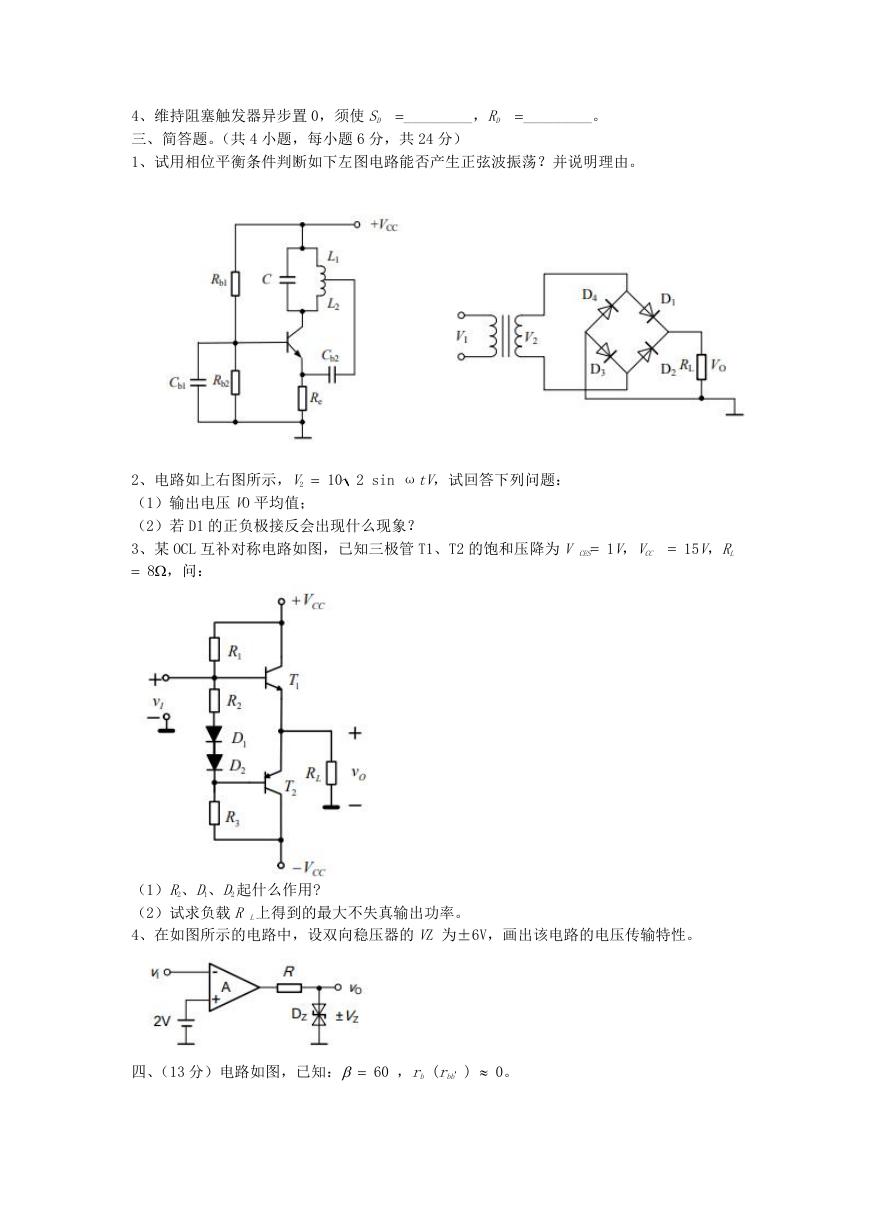

4、维持阻塞触发器异步置 0，须使 SD _________，RD _________。三、简答题。（共 4 小题，每小题 6 分，共 24 分） 1、试用相位平衡条件判断如下左图电路能否产生正弦波振荡？并说明理由。 2、电路如上右图所示，V2  10 2 sin ωtV，试回答下列问题：（1）输出电压 VO 平均值；（2）若 D1 的正负极接反会出现什么现象？ 3、某 OCL 互补对称电路如图，已知三极管 T1、T2 的饱和压降为 V CES 1V，VCC  15V，RL  8，问：（1）R2、D1、D2 起什么作用? （2）试求负载 R L上得到的最大不失真输出功率。 4、在如图所示的电路中，设双向稳压器的 VZ 为±6V，画出该电路的电压传输特性。四、（13 分）电路如图，已知：  60 ，rb (rbb )  0。

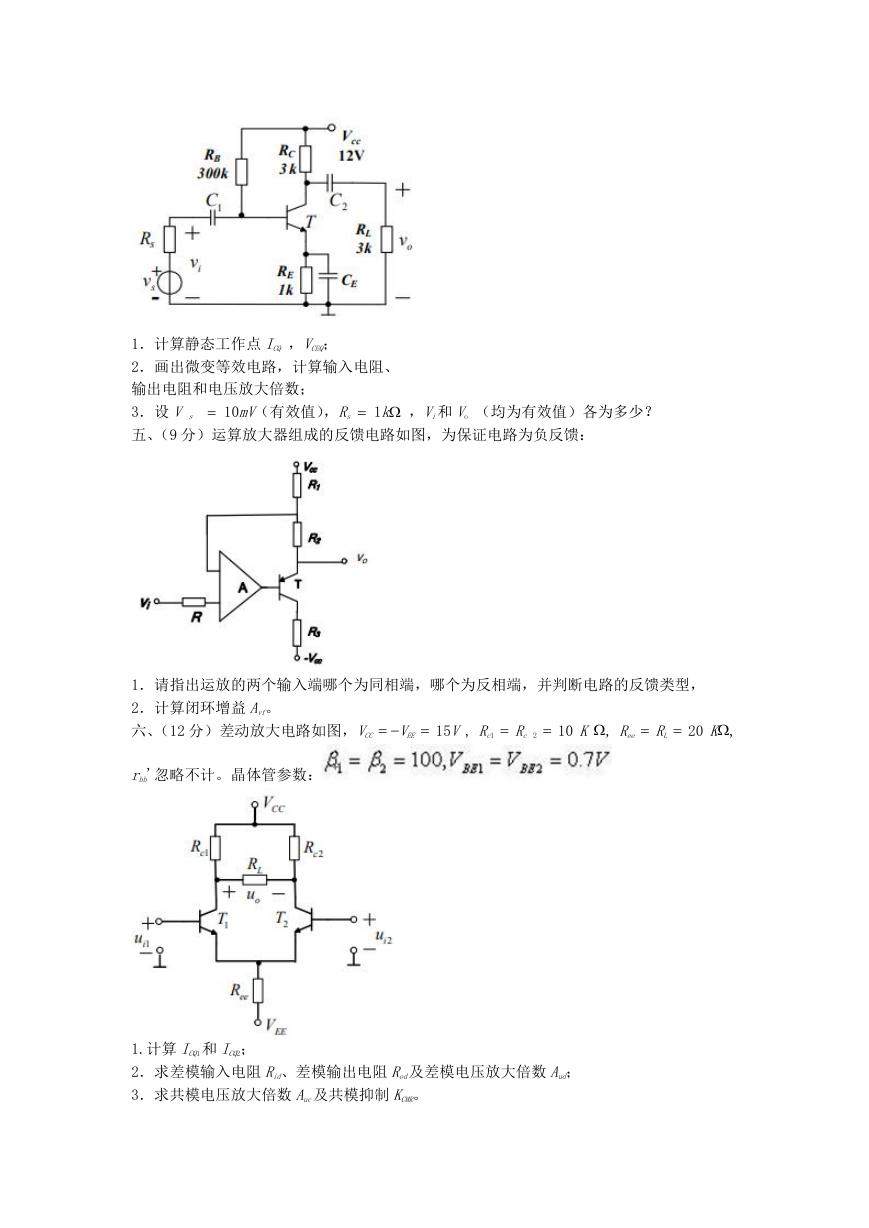

1．计算静态工作点 ICQ ，VCEQ； 2．画出微变等效电路，计算输入电阻、输出电阻和电压放大倍数； 3．设 V s  10mV（有效值），Rs  1k ，Vi和 Vo （均为有效值）各为多少？五、（9 分）运算放大器组成的反馈电路如图，为保证电路为负反馈： 1．请指出运放的两个输入端哪个为同相端，哪个为反相端，并判断电路的反馈类型， 2．计算闭环增益 Avf。六、（12 分）差动放大电路如图，VCC  VEE  15V , Rc1  Rc 2  10 K , Ree  RL  20 K, rbb'忽略不计。晶体管参数： 1.计算 ICQ1 和 ICQ2； 2．求差模输入电阻 Rid、差模输出电阻 Rod及差模电压放大倍数 Aud； 3．求共模电压放大倍数 Auc及共模抑制 KCMR。

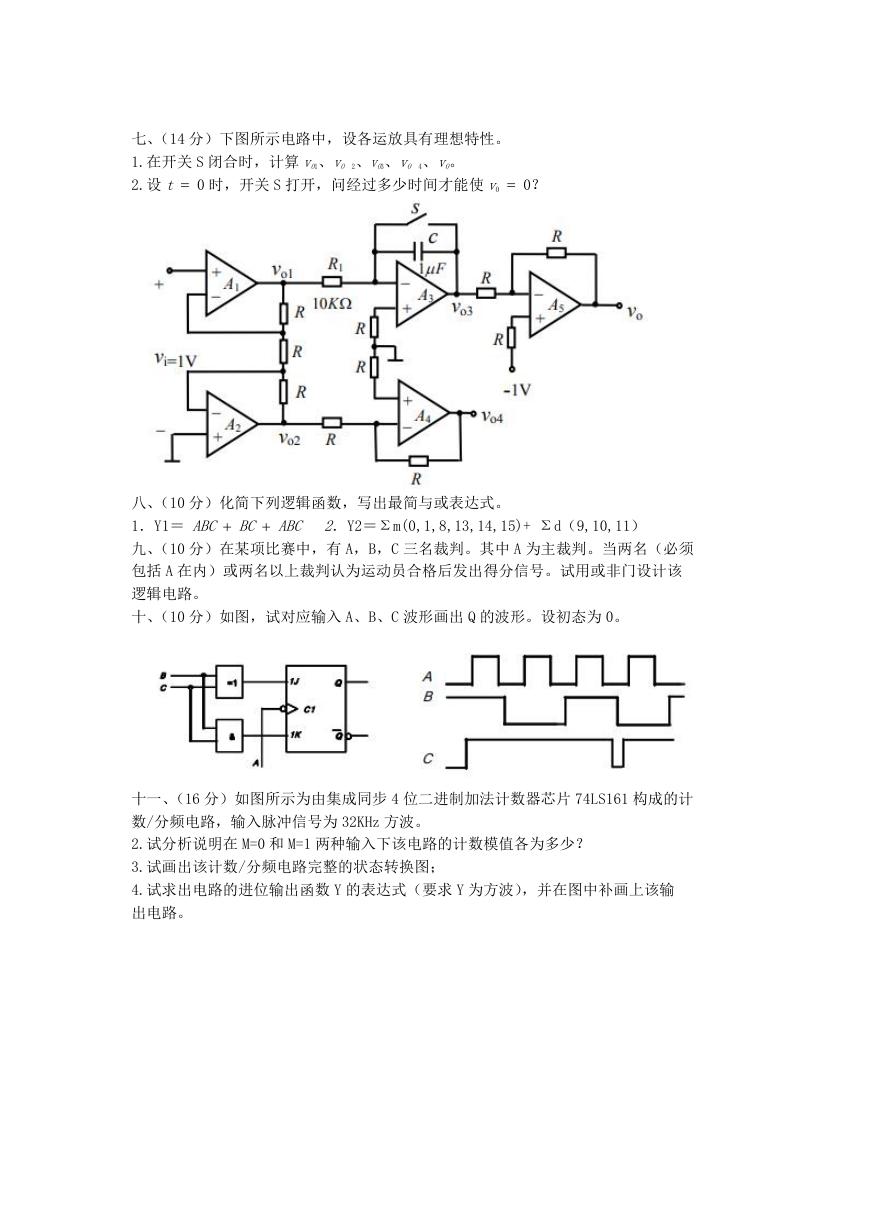

七、（14 分）下图所示电路中，设各运放具有理想特性。 1.在开关 S 闭合时，计算 vO1、vO 2、vO3、vO 4、vO。 2.设 t  0 时，开关 S 打开，问经过多少时间才能使 v0  0？八、（10 分）化简下列逻辑函数，写出最简与或表达式。 1．Y1＝ ABC  BC  ABC 2．Y2＝Σm(0,1,8,13,14,15)+ Σd（9,10,11）九、（10 分）在某项比赛中，有 A，B，C 三名裁判。其中 A 为主裁判。当两名（必须包括 A 在内）或两名以上裁判认为运动员合格后发出得分信号。试用或非门设计该逻辑电路。十、（10 分）如图，试对应输入 A、B、C 波形画出 Q 的波形。设初态为 0。十一、（16 分）如图所示为由集成同步 4 位二进制加法计数器芯片 74LS161 构成的计数/分频电路，输入脉冲信号为 32KHz 方波。 2.试分析说明在 M=0 和 M=1 两种输入下该电路的计数模值各为多少？ 3.试画出该计数/分频电路完整的状态转换图； 4.试求出电路的进位输出函数 Y 的表达式（要求 Y 为方波），并在图中补画上该输出电路。
