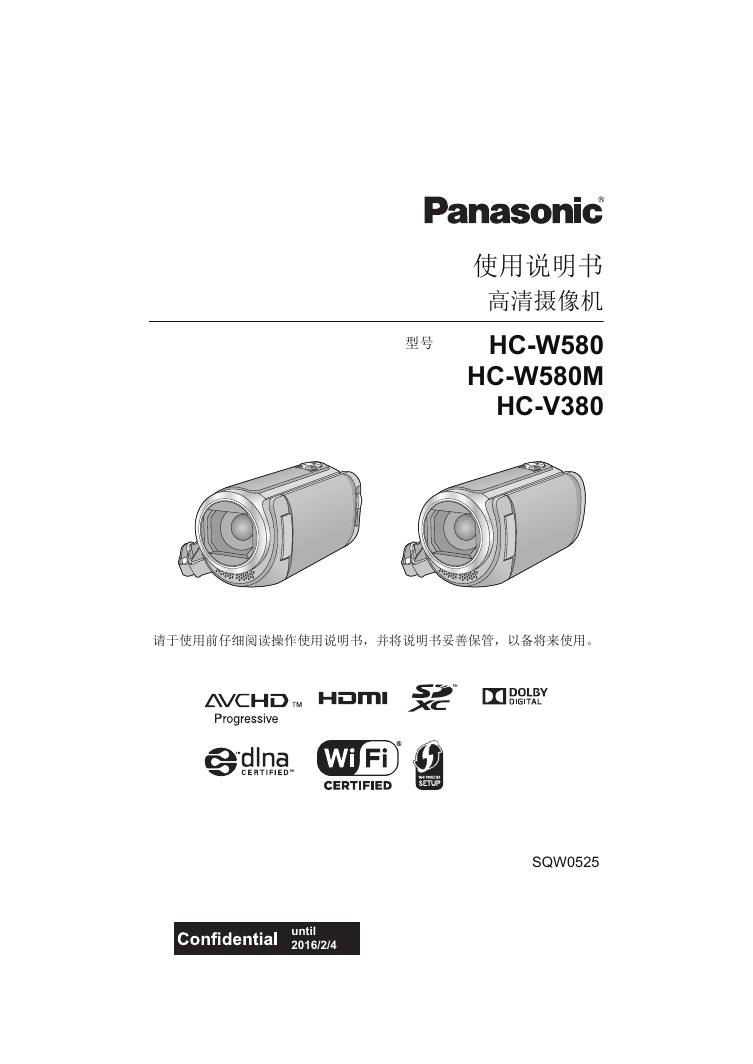

型号使用说明书高清摄像机 HC-W580 HC-W580M HC-V380 请于使用前仔细阅读操作使用说明书，并将说明书妥善保管，以备将来使用。 SQW0525 until 2016/2/4

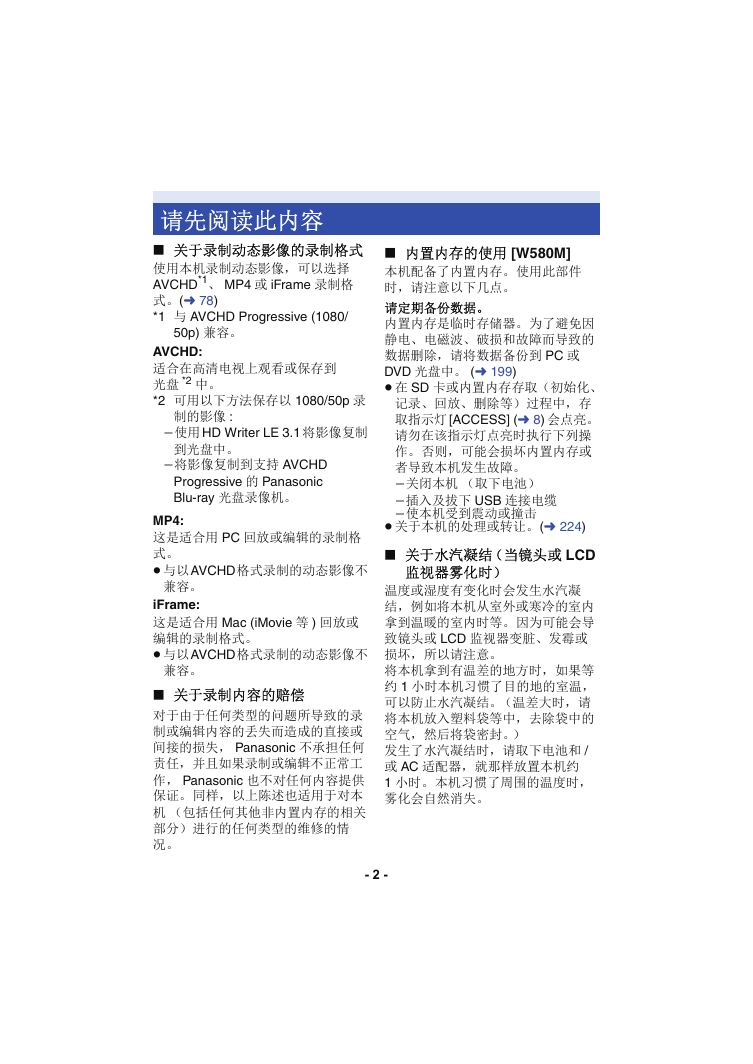

请先阅读此内容 ∫ 关于录制动态影像的录制格式使用本机录制动态影像，可以选择 AVCHD*1、 MP4 或 iFrame 录制格式。 (l 78) *1 与 AVCHD Progressive (1080/ 50p) 兼容。 AVCHD: 适合在高清电视上观看或保存到光盘 *2 中。 *2 可用以下方法保存以 1080/50p 录制的影像 : j使用 HD Writer LE 3.1 将影像复制到光盘中。 j将影像复制到支持 AVCHD Progressive 的 Panasonic Blu-ray 光盘录像机。 MP4: 这是适合用 PC 回放或编辑的录制格式。 ≥ 与以AVCHD格式录制的动态影像不兼容。 iFrame: 这是适合用 Mac (iMovie 等 ) 回放或编辑的录制格式。 ≥ 与以AVCHD格式录制的动态影像不兼容。 ∫ 关于录制内容的赔偿对于由于任何类型的问题所导致的录制或编辑内容的丢失而造成的直接或间接的损失， Panasonic 不承担任何责任，并且如果录制或编辑不正常工作， Panasonic 也不对任何内容提供保证。同样，以上陈述也适用于对本机（包括任何其他非内置内存的相关部分）进行的任何类型的维修的情况。 ∫ 内置内存的使用 [W580M] 本机配备了内置内存。使用此部件时，请注意以下几点。请定期备份数据。内置内存是临时存储器。为了避免因静电、电磁波、破损和故障而导致的数据删除，请将数据备份到 PC 或 DVD 光盘中。 (l 199) ≥ 在 SD 卡或内置内存存取（初始化、记录、回放、删除等）过程中，存取指示灯 [ACCESS] (l 8) 会点亮。请勿在该指示灯点亮时执行下列操作。否则，可能会损坏内置内存或者导致本机发生故障。 j关闭本机（取下电池） j插入及拔下 USB 连接电缆 j使本机受到震动或撞击 ≥ 关于本机的处理或转让。 (l 224) ∫ 关于水汽凝结（当镜头或 LCD 监视器雾化时）温度或湿度有变化时会发生水汽凝结，例如将本机从室外或寒冷的室内拿到温暖的室内时等。因为可能会导致镜头或 LCD 监视器变脏、发霉或损坏，所以请注意。将本机拿到有温差的地方时，如果等约 1 小时本机习惯了目的地的室温，可以防止水汽凝结。（温差大时，请将本机放入塑料袋等中，去除袋中的空气，然后将袋密封。）发生了水汽凝结时，请取下电池和 / 或 AC 适配器，就那样放置本机约 1 小时。本机习惯了周围的温度时，雾化会自然消失。 - 2 -

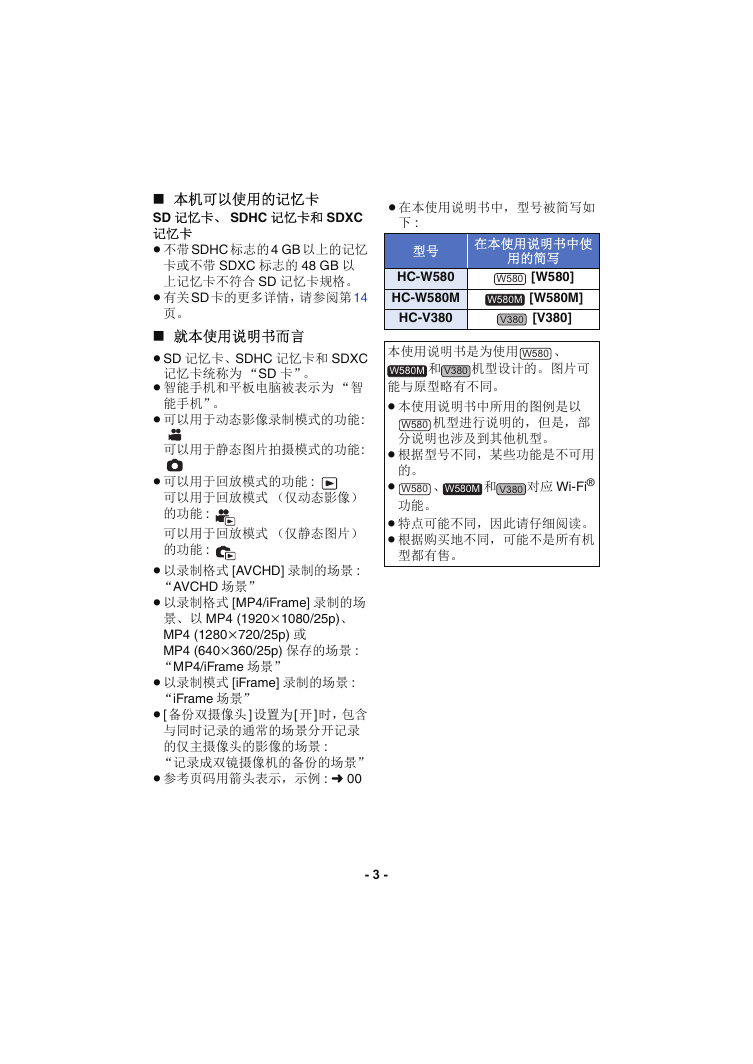

≥ 在本使用说明书中，型号被简写如下 : 型号 HC-W580 HC-W580M HC-V380 在本使用说明书中使用的简写 W580 W580M V380 [W580] [W580M] [V380] W580 、和 V380 本使用说明书是为使用 W580M 能与原型略有不同。 ≥ 本使用说明书中所用的图例是以机型设计的。图片可机型进行说明的，但是，部 W580 分说明也涉及到其他机型。 ≥ 根据型号不同，某些功能是不可用 ≥ 的。 W580 W580M 功能。、和 V380 对应 Wi-Fi® ≥ 特点可能不同，因此请仔细阅读。 ≥ 根据购买地不同，可能不是所有机型都有售。 ∫ 本机可以使用的记忆卡 SD 记忆卡、 SDHC 记忆卡和 SDXC 记忆卡 ≥ 不带 SDHC 标志的 4 GB 以上的记忆卡或不带 SDXC 标志的 48 GB 以上记忆卡不符合 SD 记忆卡规格。 ≥ 有关 SD 卡的更多详情，请参阅第14 页。 ∫ 就本使用说明书而言 ≥ SD 记忆卡、SDHC 记忆卡和 SDXC 记忆卡统称为 “SD 卡”。 ≥ 智能手机和平板电脑被表示为 “智能手机”。 ≥ 可以用于动态影像录制模式的功能: 可以用于静态图片拍摄模式的功能: ≥ 可以用于回放模式的功能 : 可以用于回放模式（仅动态影像）的功能 : 可以用于回放模式（仅静态图片）的功能 : ≥ 以录制格式 [AVCHD] 录制的场景 : “AVCHD 场景” ≥ 以录制格式 [MP4/iFrame] 录制的场景、以 MP4 (1920k1080/25p)、 MP4 (1280k720/25p) 或 MP4 (640k360/25p) 保存的场景 : “MP4/iFrame 场景” ≥ 以录制模式 [iFrame] 录制的场景 : “iFrame 场景” ≥ [ 备份双摄像头] 设置为[ 开]时，包含与同时记录的通常的场景分开记录的仅主摄像头的影像的场景 : “记录成双镜摄像机的备份的场景” ≥ 参考页码用箭头表示，示例 : l 00 - 3 -

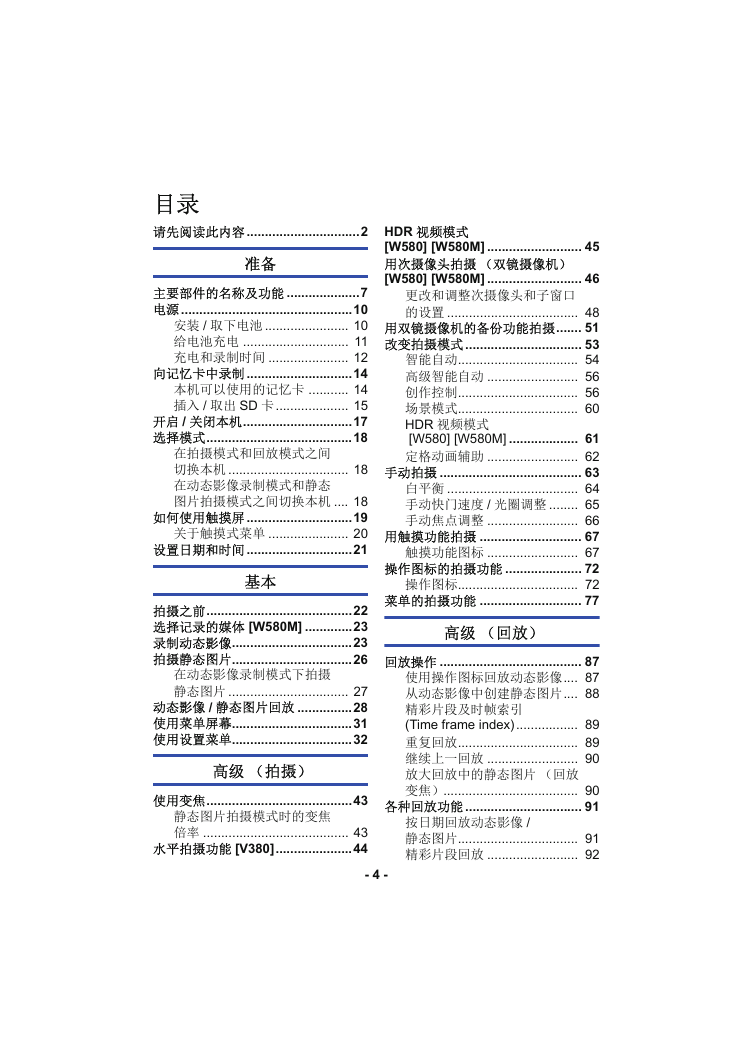

目录请先阅读此内容...............................2 准备主要部件的名称及功能 ....................7 电源...............................................10 安装 / 取下电池 ....................... 10 给电池充电 ............................. 11 充电和录制时间 ...................... 12 向记忆卡中录制.............................14 本机可以使用的记忆卡 ........... 14 插入 / 取出 SD 卡.................... 15 开启 / 关闭本机..............................17 选择模式........................................18 在拍摄模式和回放模式之间切换本机 ................................. 18 在动态影像录制模式和静态图片拍摄模式之间切换本机 .... 18 如何使用触摸屏.............................19 关于触摸式菜单 ...................... 20 设置日期和时间.............................21 基本拍摄之前........................................22 选择记录的媒体 [W580M] .............23 录制动态影像.................................23 拍摄静态图片.................................26 在动态影像录制模式下拍摄静态图片 ................................. 27 动态影像 / 静态图片回放 ...............28 使用菜单屏幕.................................31 使用设置菜单.................................32 高级（拍摄）使用变焦........................................43 静态图片拍摄模式时的变焦倍率 ........................................ 43 水平拍摄功能 [V380].....................44 HDR 视频模式 [W580] [W580M] .......................... 45 用次摄像头拍摄（双镜摄像机） [W580] [W580M] .......................... 46 更改和调整次摄像头和子窗口的设置 .................................... 48 用双镜摄像机的备份功能拍摄....... 51 改变拍摄模式 ................................ 53 智能自动................................. 54 高级智能自动 ......................... 56 创作控制................................. 56 场景模式................................. 60 HDR 视频模式 [W580] [W580M] ................... 61 定格动画辅助 ......................... 62 手动拍摄 ....................................... 63 白平衡 .................................... 64 手动快门速度 / 光圈调整 ........ 65 手动焦点调整 ......................... 66 用触摸功能拍摄 ............................ 67 触摸功能图标 ......................... 67 操作图标的拍摄功能 ..................... 72 操作图标................................. 72 菜单的拍摄功能 ............................ 77 高级（回放）回放操作 ....................................... 87 使用操作图标回放动态影像.... 87 从动态影像中创建静态图片.... 88 精彩片段及时帧索引 (Time frame index)................. 89 重复回放................................. 89 继续上一回放 ......................... 90 放大回放中的静态图片（回放变焦）..................................... 90 各种回放功能 ................................ 91 按日期回放动态影像 / 静态图片................................. 91 精彩片段回放 ......................... 92 - 4 -

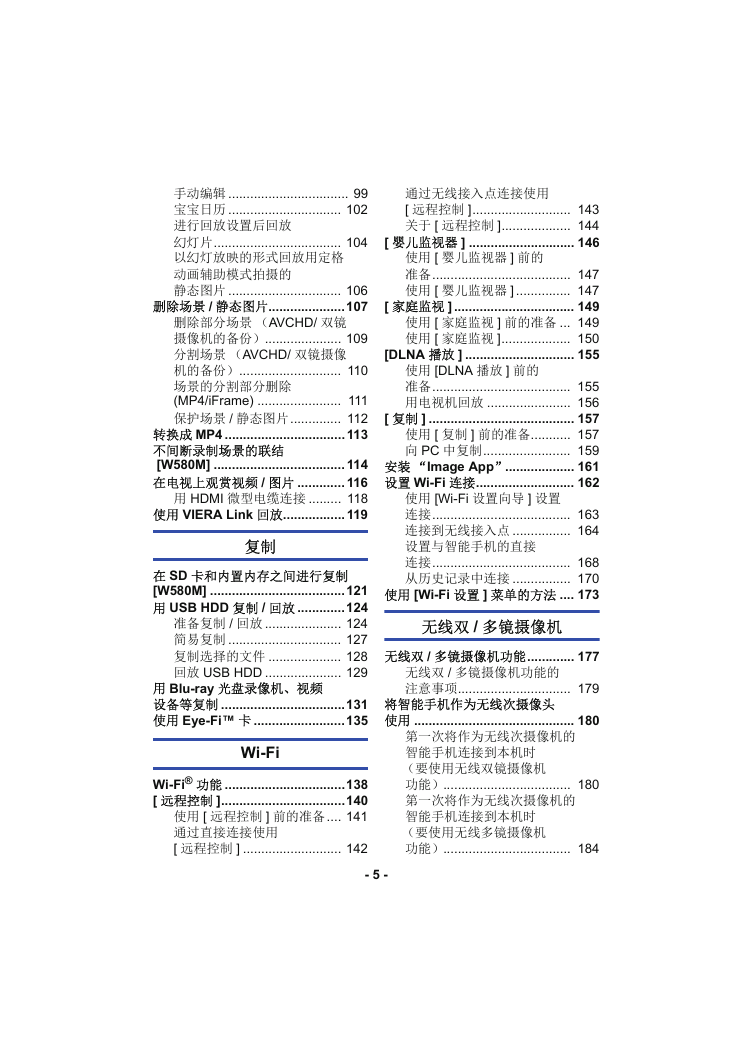

手动编辑 ................................. 99 宝宝日历 ............................... 102 进行回放设置后回放幻灯片................................... 104 以幻灯放映的形式回放用定格动画辅助模式拍摄的静态图片 ............................... 106 删除场景 / 静态图片.....................107 删除部分场景（AVCHD/ 双镜摄像机的备份）..................... 109 分割场景（AVCHD/ 双镜摄像机的备份）............................ 110 场景的分割部分删除 (MP4/iFrame) ....................... 111 保护场景 / 静态图片.............. 112 转换成 MP4 .................................113 不间断录制场景的联结 [W580M] .................................... 114 在电视上观赏视频 / 图片 ............. 116 用 HDMI 微型电缆连接 ......... 118 使用 VIERA Link 回放.................119 复制在 SD 卡和内置内存之间进行复制 [W580M] .....................................121 用 USB HDD 复制 / 回放 .............124 准备复制 / 回放 ..................... 124 简易复制 ............................... 127 复制选择的文件 .................... 128 回放 USB HDD ..................... 129 用 Blu-ray 光盘录像机、视频设备等复制 ..................................131 使用 Eye-Fi™ 卡 .........................135 Wi-Fi Wi-Fi® 功能 .................................138 [ 远程控制 ]..................................140 使用 [ 远程控制 ] 前的准备.... 141 通过直接连接使用 [ 远程控制 ] ........................... 142 通过无线接入点连接使用 [ 远程控制 ]........................... 143 关于 [ 远程控制 ]................... 144 [ 婴儿监视器 ] ............................. 146 使用 [ 婴儿监视器 ] 前的准备...................................... 147 使用 [ 婴儿监视器 ] ............... 147 [ 家庭监视 ]................................. 149 使用 [ 家庭监视 ] 前的准备 ... 149 使用 [ 家庭监视 ]................... 150 [DLNA 播放 ] .............................. 155 使用 [DLNA 播放 ] 前的准备...................................... 155 用电视机回放 ....................... 156 [ 复制 ] ........................................ 157 使用 [ 复制 ] 前的准备........... 157 向 PC 中复制........................ 159 安装 “Image App”................... 161 设置 Wi-Fi 连接........................... 162 使用 [Wi-Fi 设置向导 ] 设置连接...................................... 163 连接到无线接入点 ................ 164 设置与智能手机的直接连接...................................... 168 从历史记录中连接 ................ 170 使用 [Wi-Fi 设置 ] 菜单的方法 .... 173 无线双 / 多镜摄像机无线双 / 多镜摄像机功能............. 177 无线双 / 多镜摄像机功能的注意事项............................... 179 将智能手机作为无线次摄像头使用 ............................................ 180 第一次将作为无线次摄像机的智能手机连接到本机时（要使用无线双镜摄像机功能）................................... 180 第一次将作为无线次摄像机的智能手机连接到本机时（要使用无线多镜摄像机功能）................................... 184 - 5 -

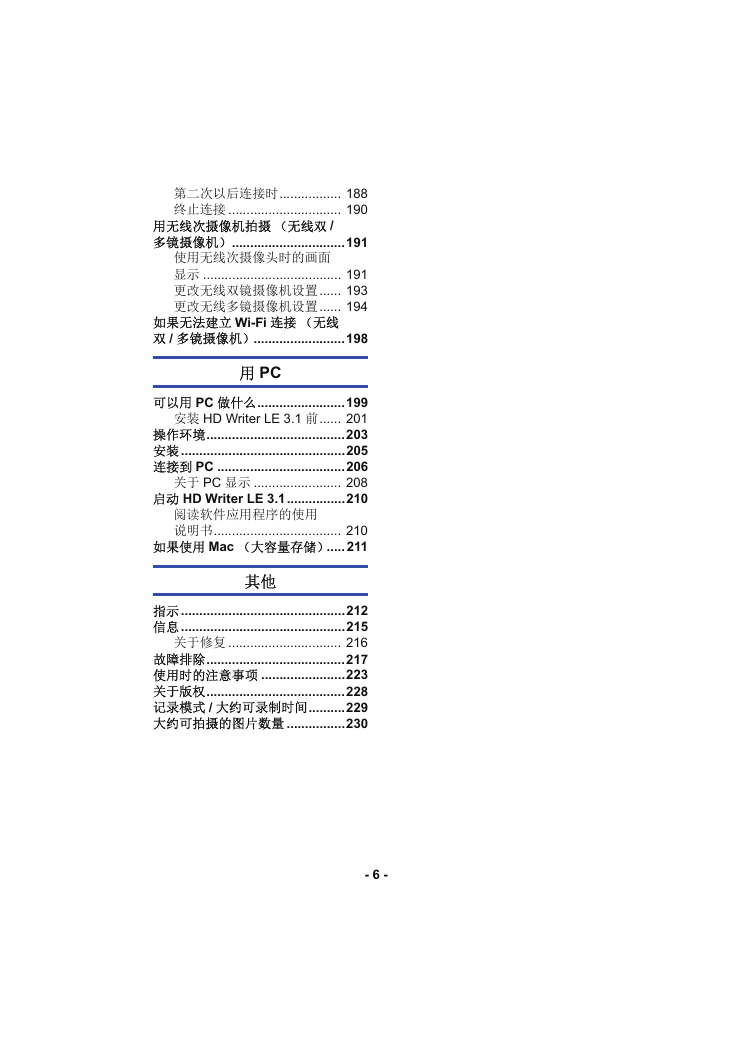

第二次以后连接时................. 188 终止连接 ............................... 190 用无线次摄像机拍摄（无线双 / 多镜摄像机）...............................191 使用无线次摄像头时的画面显示 ...................................... 191 更改无线双镜摄像机设置...... 193 更改无线多镜摄像机设置...... 194 如果无法建立 Wi-Fi 连接（无线双 / 多镜摄像机）.........................198 用 PC 可以用 PC 做什么........................199 安装 HD Writer LE 3.1 前...... 201 操作环境......................................203 安装.............................................205 连接到 PC ...................................206 关于 PC 显示 ........................ 208 启动 HD Writer LE 3.1................210 阅读软件应用程序的使用说明书................................... 210 如果使用 Mac （大容量存储）.....211 其他指示.............................................212 信息.............................................215 关于修复 ............................... 216 故障排除......................................217 使用时的注意事项 .......................223 关于版权......................................228 记录模式 / 大约可录制时间..........229 大约可拍摄的图片数量 ................230 - 6 -

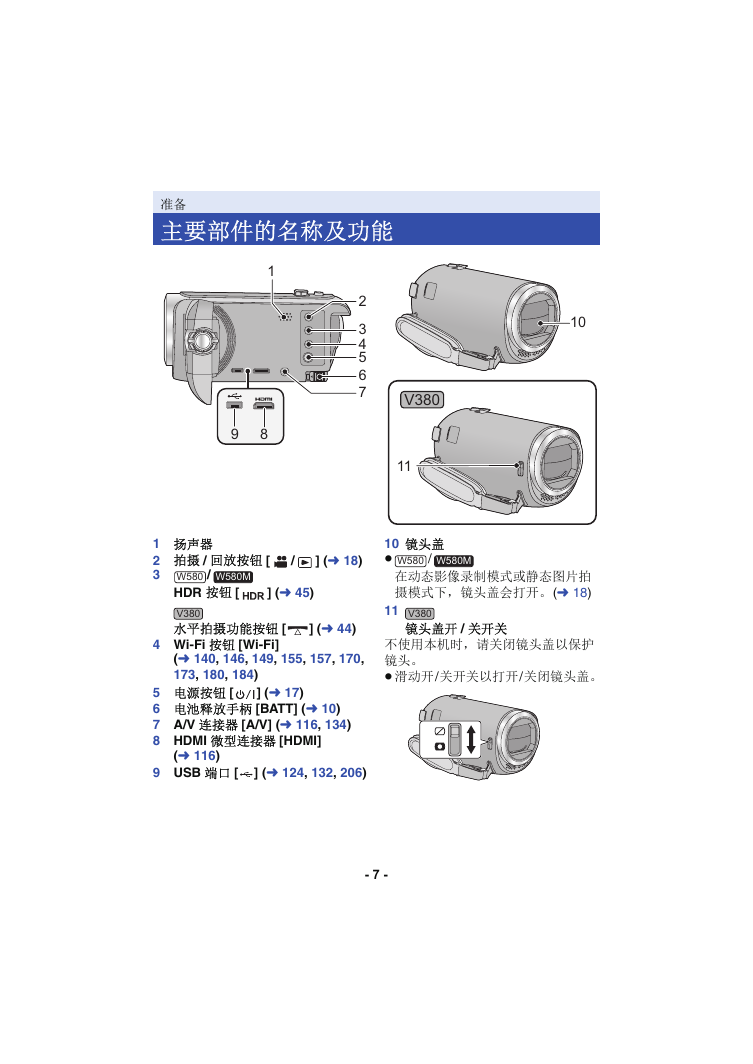

准备主要部件的名称及功能 1 9 8 2 3 4 5 6 7 V380 11 10 10 镜头盖 ≥ / W580 W580M 在动态影像录制模式或静态图片拍摄模式下，镜头盖会打开。 (l 18) ] (l 44) 11 V380 镜头盖开 / 关开关不使用本机时，请关闭镜头盖以保护镜头。 ≥ 滑动开/关开关以打开/关闭镜头盖。 / ] (l 18) / 1 扬声器 2 拍摄 / 回放按钮 [ 3 W580 W580M HDR 按钮 [ V380 水平拍摄功能按钮 [ 4 Wi-Fi 按钮 [Wi-Fi] ] (l 45) (l 140, 146, 149, 155, 157, 170, 173, 180, 184) ] (l 17) 5 电源按钮 [ 6 电池释放手柄 [BATT] (l 10) 7 A/V 连接器 [A/V] (l 116, 134) 8 HDMI 微型连接器 [HDMI] (l 116) 9 USB 端口 [ ] (l 124, 132, 206) - 7 -

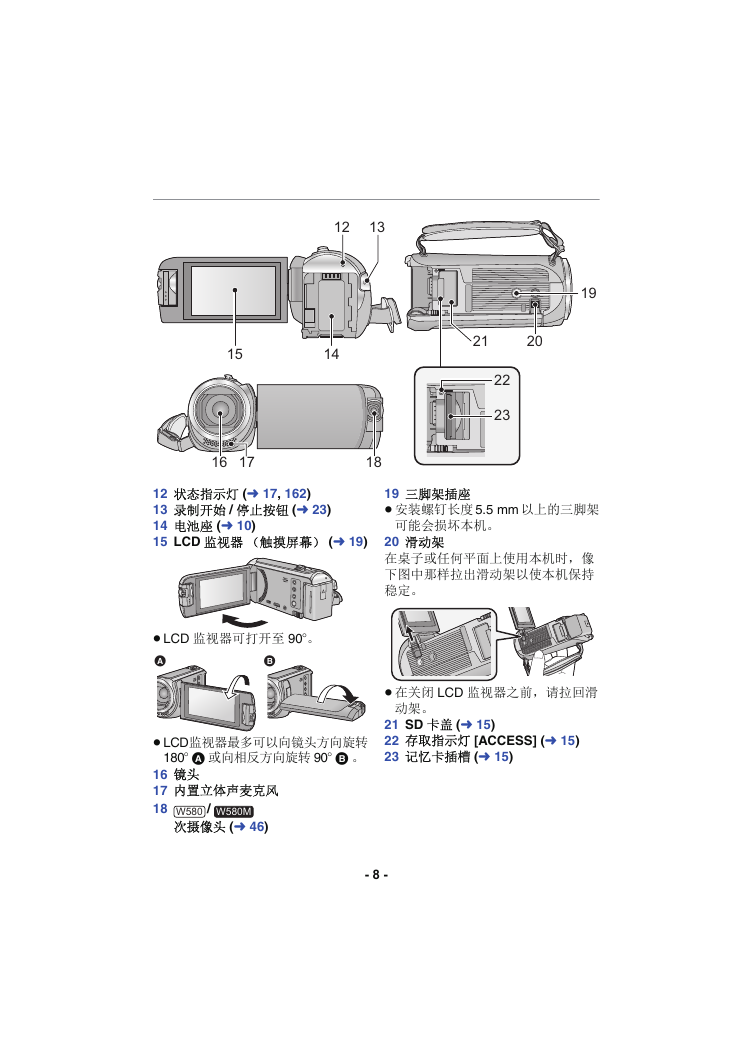

12 13 15 14 19 21 20 22 23 16 17 18 12 状态指示灯 (l 17, 162) 13 录制开始 / 停止按钮 (l 23) 14 电池座 (l 10) 15 LCD 监视器（触摸屏幕） (l 19) 19 三脚架插座 ≥ 安装螺钉长度 5.5 mm 以上的三脚架可能会损坏本机。 20 滑动架在桌子或任何平面上使用本机时，像下图中那样拉出滑动架以使本机保持稳定。 ≥ LCD 监视器可打开至 90o。   ≥ 在关闭 LCD 监视器之前，请拉回滑动架。 21 SD 卡盖 (l 15) 22 存取指示灯 [ACCESS] (l 15) 23 记忆卡插槽 (l 15) ≥ LCD监视器最多可以向镜头方向旋转 180o A 或向相反方向旋转 90o B 。 / 16 镜头 17 内置立体声麦克风 18 W580 W580M 次摄像头 (l 46) - 8 -
