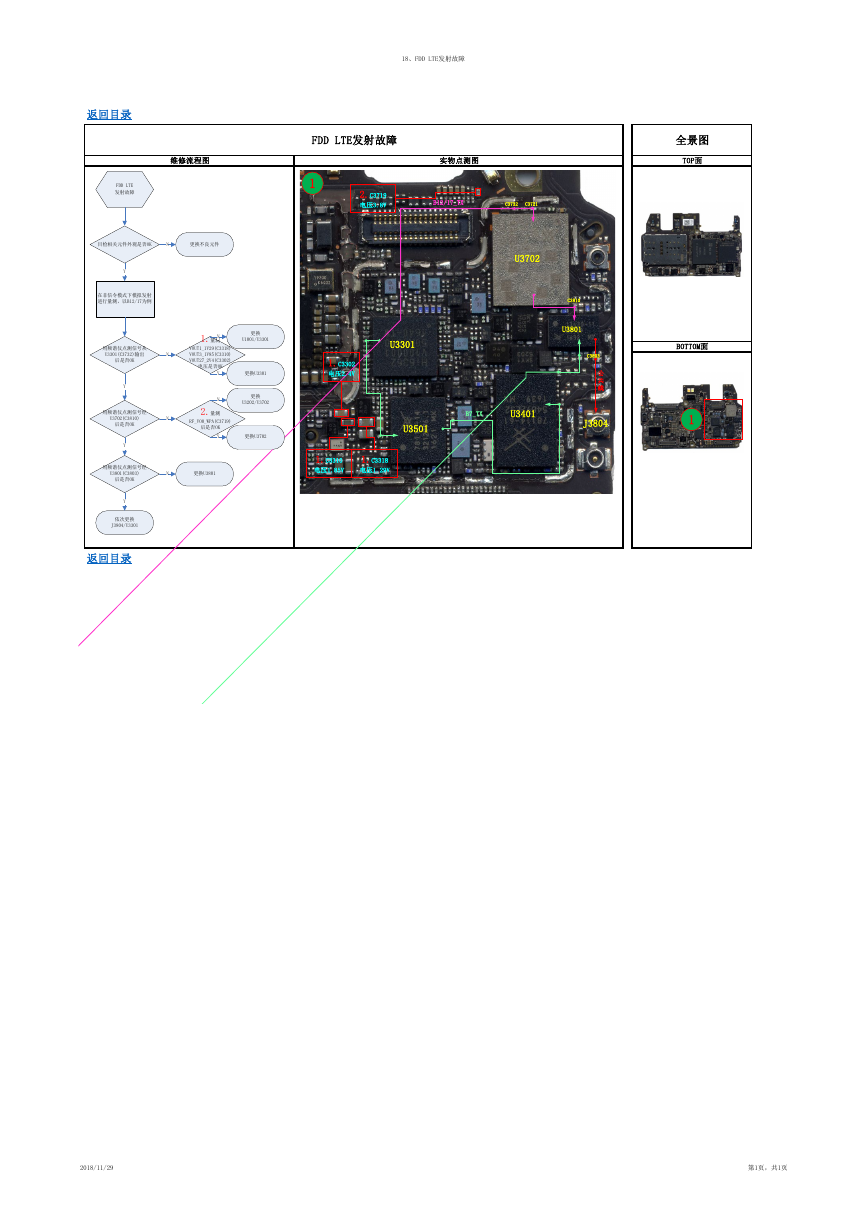

18、FDD LTE发射故障 返回目录 FDD LTE 发射故障 维修流程图 实物点测图 FDD LTE发射故障 全景图 TOP面 1 2.C3719 电压3.8V B12/17_TX C3732 C3721 目检相关元件外观是否OK N 更换不良元件 U3702 更换 U1001/U3301 1.量测 N VOUT1_1V29(C3318) VOUT3_1V85(C3310) VOUT27_2V4(C3302) 电压是否OK Y N 更换U3301 更换 U3202/U3702 2.量测 RF_VO0_WPA(C3719) 后是否OK Y 更换U3702 U3301 1.C3302 电压2.4V B7_TX U3401 U3501 更换U3801 1.C3310 电压1.85V 1.C3318 电压1.29V C3810 U3801 C3803 公 共 线 J3804 BOTTOM面 1 Y 在非信令模式下模拟发射 进行量测，以B12/17为例 N N N 用频谱仪点测信号从 U3301(C3732)输出 后是否OK Y 用频谱仪点测信号经 U3702(C3810) 后是否OK Y 用频谱仪点测信号经 U3801(C3803) 后是否OK Y 依次更换 J3804/U3301 返回目录 2018/11/29 第1页，共1页
