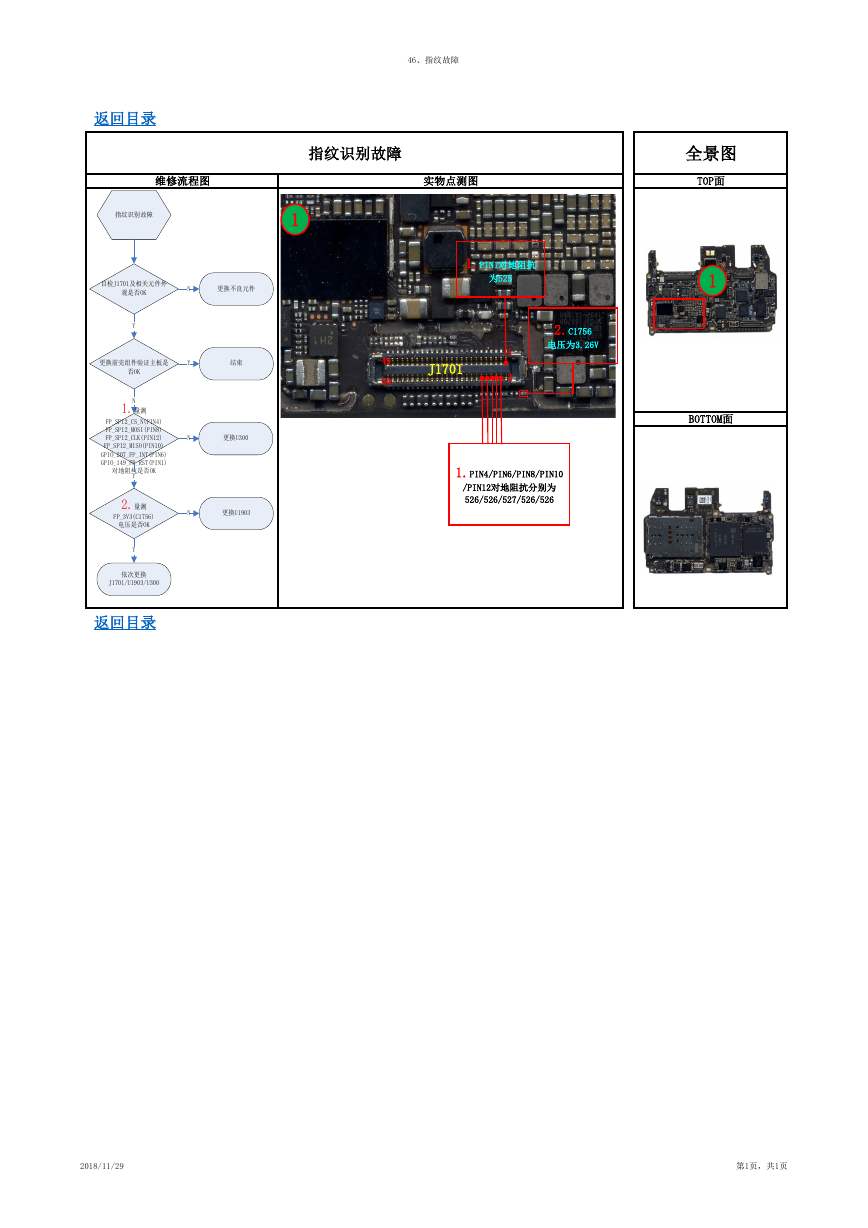

46、指纹故障 返回目录 指纹识别故障 维修流程图 实物点测图 指纹识别故障 1 1.PIN1对地阻抗 为525 2.C1756 电压为3.26V 49 50 J1701 1 2 1.PIN4/PIN6/PIN8/PIN10 /PIN12对地阻抗分别为 526/526/527/526/526 目检J1701及相关元件外 观是否OK N 更换不良元件 Y 更换前壳组件验证主板是 Y 结束 N N 更换U300 更换U1903 否OK N 1.量测 FP_SPI2_CS_N(PIN4) FP_SPI2_MOSI(PIN8) FP_SPI2_CLK(PIN12) FP_SPI2_MISO(PIN10) GPIO_207_FP_INT(PIN6) GPIO_149_FP_RST(PIN1) 对地阻抗是否OK Y 2.量测 FP_3V3(C1756) 电压是否OK Y 依次更换 J1701/U1903/U300 返回目录 全景图 TOP面 1 BOTTOM面 2018/11/29 第1页，共1页
