六面体网格划分

六面体网格划分步骤 – 自顶向下/ 由底向上

六面体网格划分的几何要求

几何/分块术语

分块过程 – 全部过程

2D Pipe Junction 指南

初始分块

初始块结构 – 2D

分块过程 – 构建适合几何体的块结构

分块过程 – 在几何体和块之间建立关联

分块过程 – 在几何体上移动块顶点

Moving Vertices of Different Associations

分块过程 – 设置网格尺寸

边参数

观察边投影形状

分块过程 – 观察网格

分块过程 – 检查网格质量

3D Pipe Junction 指南

O- grid – 定义

绕体O-网格

创建O-Grids – 缺省 O-Grid

创建 O-Grids – 添加面

创建 O-Grids – 添加多个面

创建 O-Grids –环绕块

比例缩放 O-Grids

O-Grids – 实例应用

3D Pipe Junction 指南

索引控制

使用索引控制

扫描平面 Scan planes

分块过程 – 输出网格

3D Pipe Junction 指南

SphereCube 指南

扩充分割

分割面

合并块

合并面

修整边 – 分割边

修整边 – 分割边例子

修整边 – 链接边

设置位置

对齐顶点

自底向上网格划分方法

移动块

创建块 – 2D 到3D 旋转

创建块 – 六面体(顶点位置)

创建块 – 六面体 (几何位置)

拉伸面

创建块 – Wedge楔

创建块 – 扫描块 Swept Block

瓦解块

分割顶点

合并顶点

删除分割及O-Grids

删除块 – 永久

细化

周期

其它指南

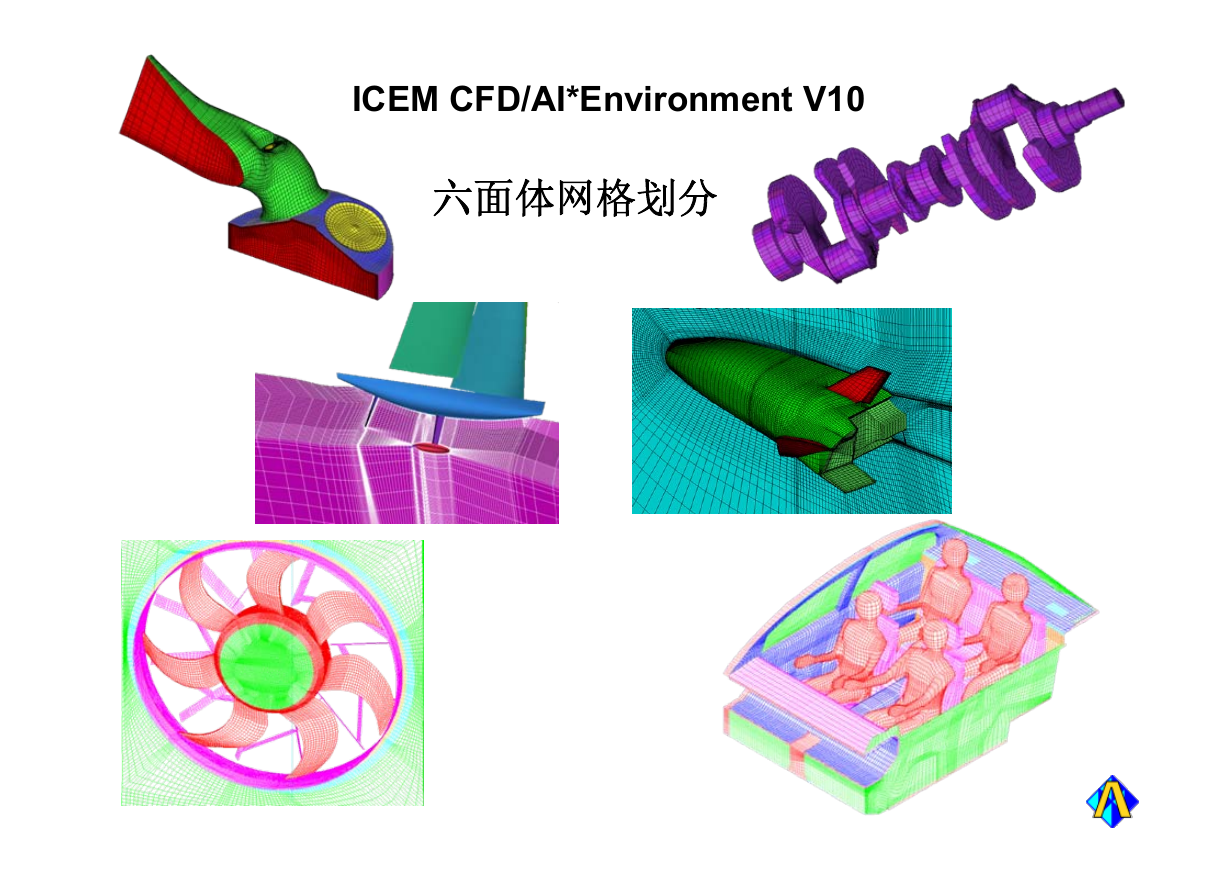

ICEM CFD/AI*Environment V10 六面体网格划分

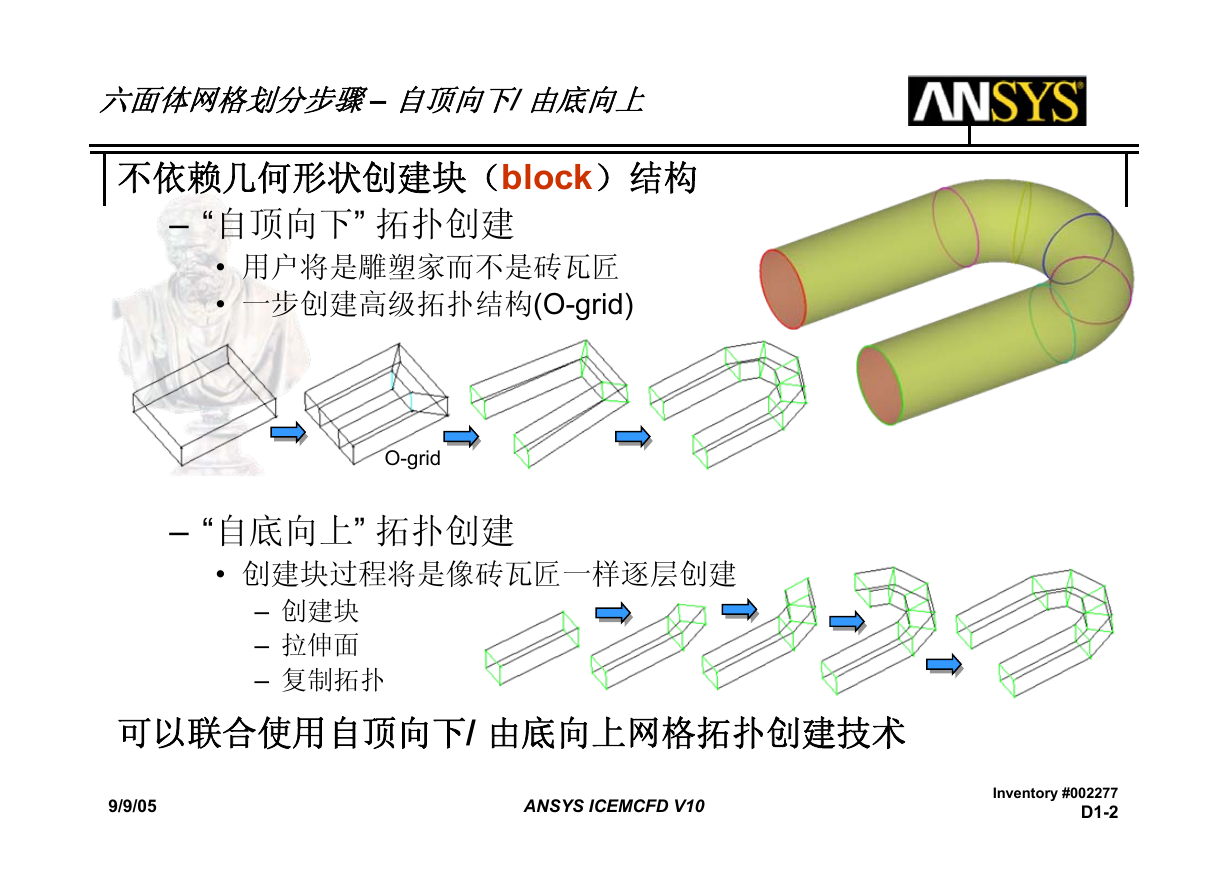

六面体网格划分步骤– 自顶向下/ 由底向上不依赖几何形状创建块（block）结构 – “自顶向下” 拓扑创建 • 用户将是雕塑家而不是砖瓦匠 • 一步创建高级拓扑结构(O-grid) O-grid – “自底向上” 拓扑创建 • 创建块过程将是像砖瓦匠一样逐层创建 – 创建块 – 拉伸面 – 复制拓扑可以联合使用自顶向下/ 由底向上网格拓扑创建技术 9/9/05 ANSYS ICEMCFD V10 Inventory #002277 D1-2

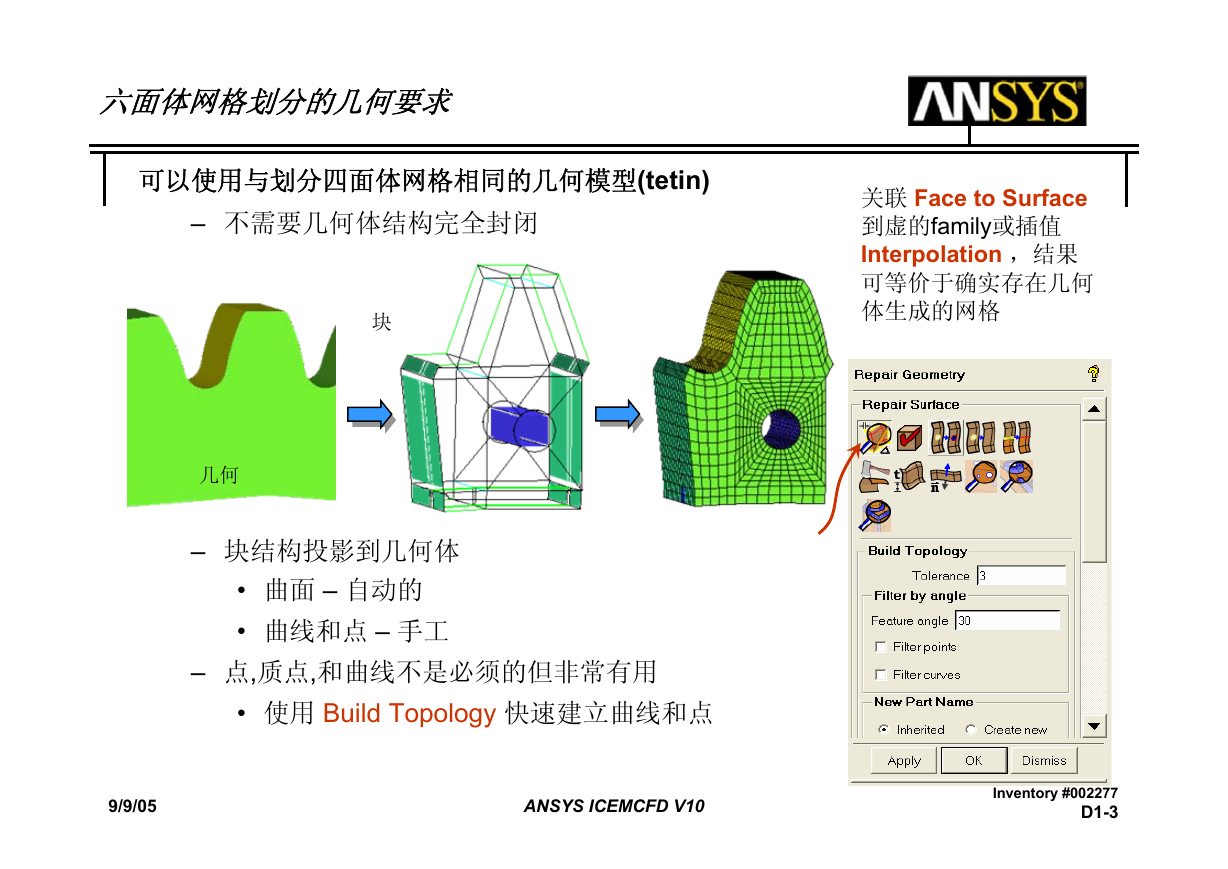

关联 Face to Surface 到虚的family或插值 Interpolation ，结果可等价于确实存在几何体生成的网格六面体网格划分的几何要求可以使用与划分四面体网格相同的几何模型(tetin) – 不需要几何体结构完全封闭块几何 – 块结构投影到几何体 • 曲面 – 自动的 • 曲线和点 – 手工 – 点,质点,和曲线不是必须的但非常有用 • 使用 Build Topology 快速建立曲线和点 9/9/05 ANSYS ICEMCFD V10 Inventory #002277 D1-3

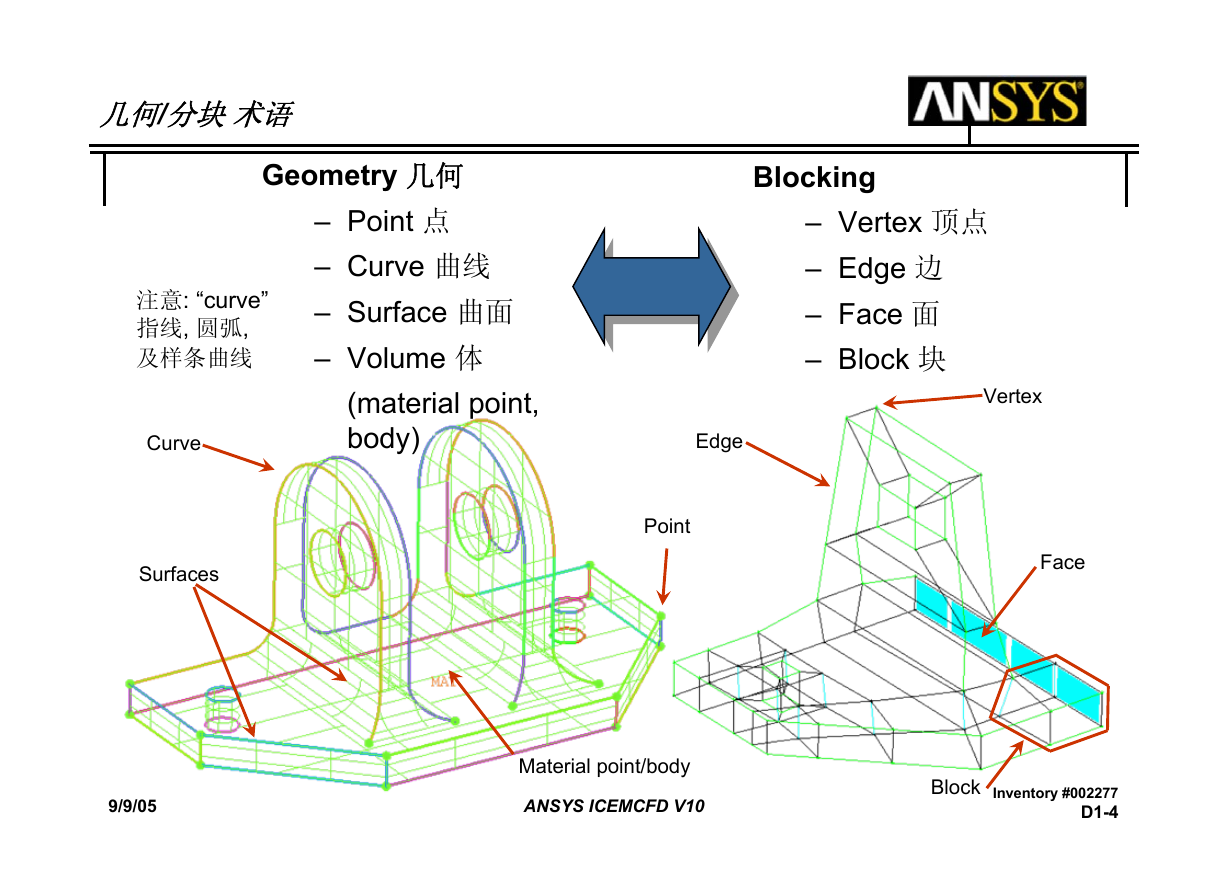

几何/分块术语 Geometry 几何 – Point 点 – Curve 曲线 – Surface 曲面 – Volume 体注意: “curve” 指线, 圆弧, 及样条曲线 Blocking – Vertex 顶点 – Edge 边 – Face 面 – Block 块 (material point, body) Edge Point Curve Surfaces Vertex Face 9/9/05 Material point/body ANSYS ICEMCFD V10 Block Inventory #002277 D1-4

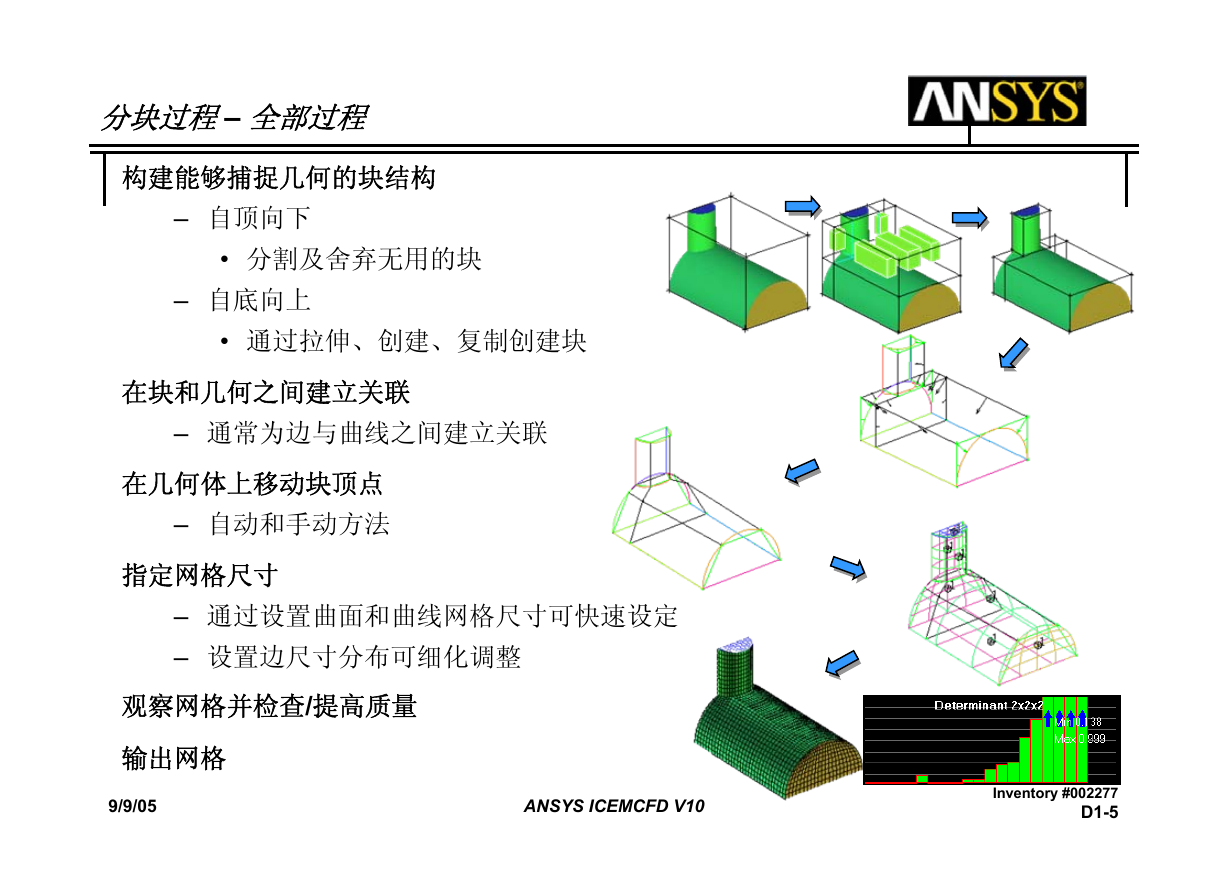

分块过程– 全部过程构建能够捕捉几何的块结构 – 自顶向下 • 分割及舍弃无用的块 – 自底向上 • 通过拉伸、创建、复制创建块在块和几何之间建立关联 – 通常为边与曲线之间建立关联在几何体上移动块顶点 – 自动和手动方法指定网格尺寸 – 通过设置曲面和曲线网格尺寸可快速设定 – 设置边尺寸分布可细化调整观察网格并检查/提高质量输出网格 9/9/05 ANSYS ICEMCFD V10 Inventory #002277 D1-5

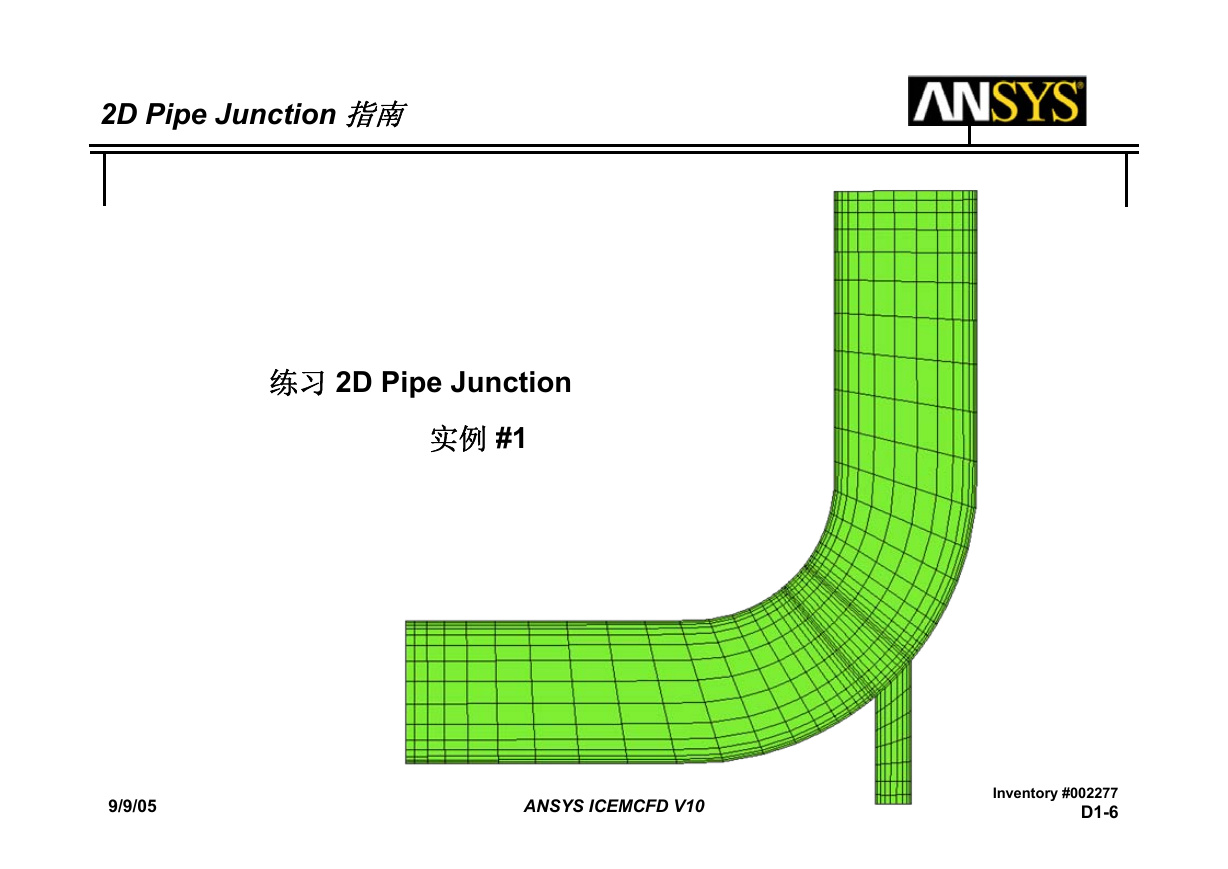

2D Pipe Junction 指南练习 2D Pipe Junction 实例 #1 9/9/05 ANSYS ICEMCFD V10 Inventory #002277 D1-6

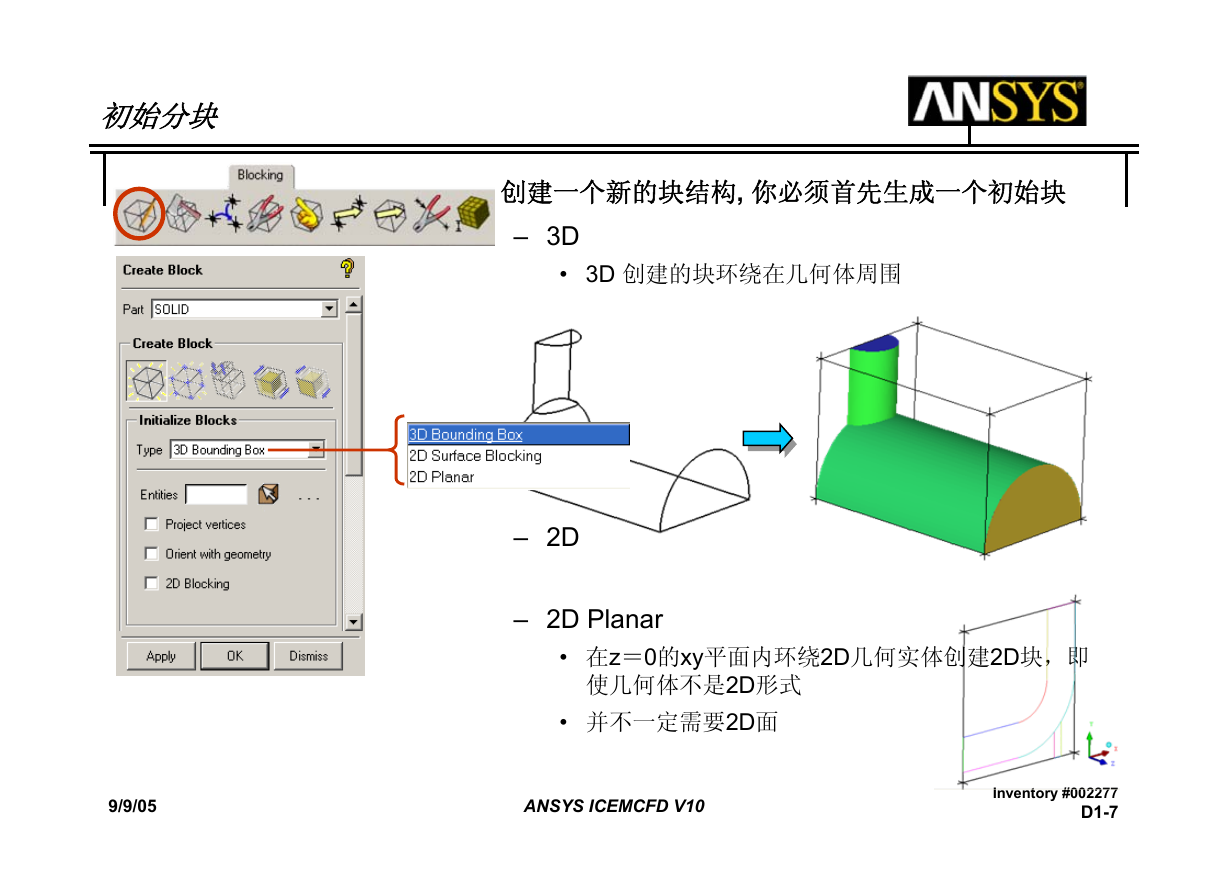

初始分块创建一个新的块结构, 你必须首先生成一个初始块 – 3D • 3D 创建的块环绕在几何体周围 – 2D – 2D Planar • 在z＝0的xy平面内环绕2D几何实体创建2D块，即使几何体不是2D形式 • 并不一定需要2D面 9/9/05 ANSYS ICEMCFD V10 Inventory #002277 D1-7

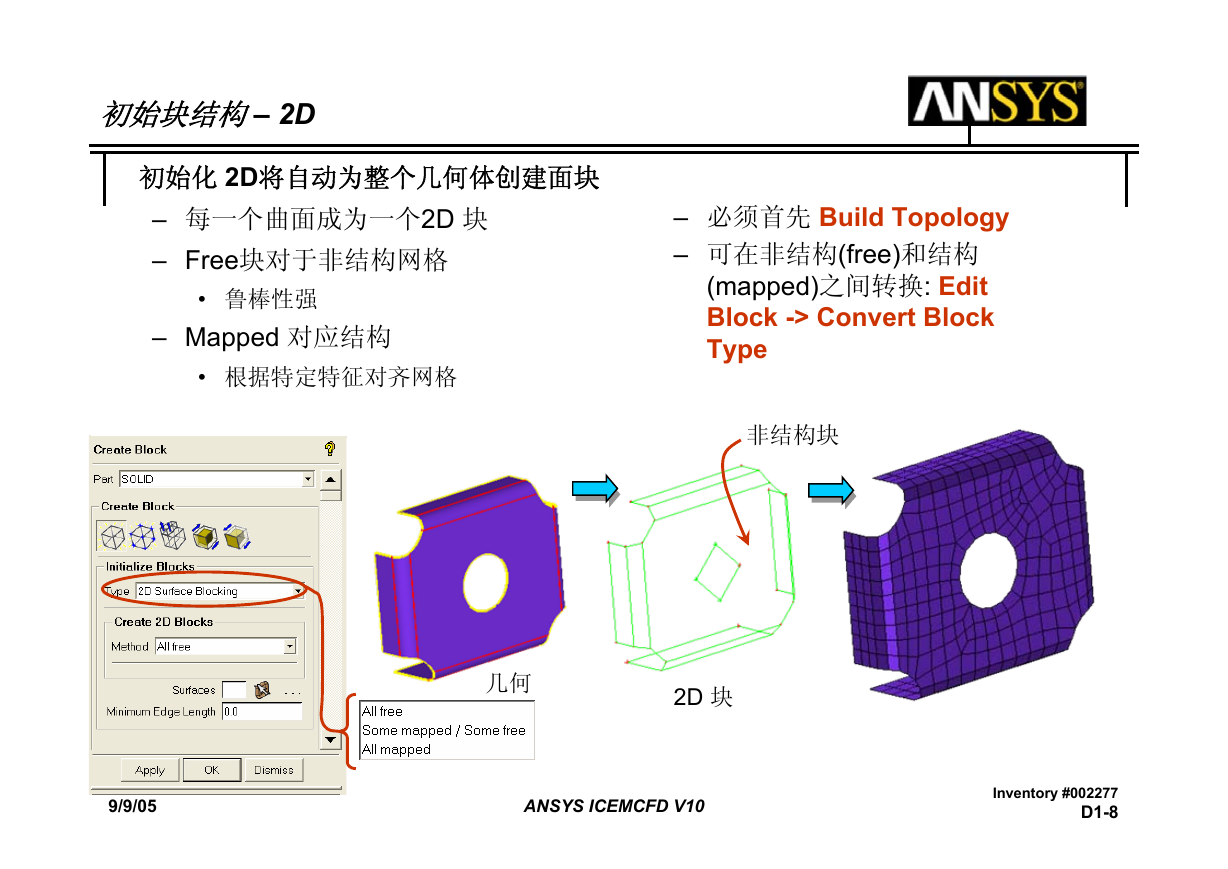

初始块结构– 2D 初始化 2D将自动为整个几何体创建面块 – 每一个曲面成为一个2D 块 – Free块对于非结构网格 • 鲁棒性强 – Mapped 对应结构 • 根据特定特征对齐网格 – 必须首先 Build Topology – 可在非结构(free)和结构 (mapped)之间转换: Edit Block -> Convert Block Type 非结构块几何 2D 块 9/9/05 ANSYS ICEMCFD V10 Inventory #002277 D1-8
