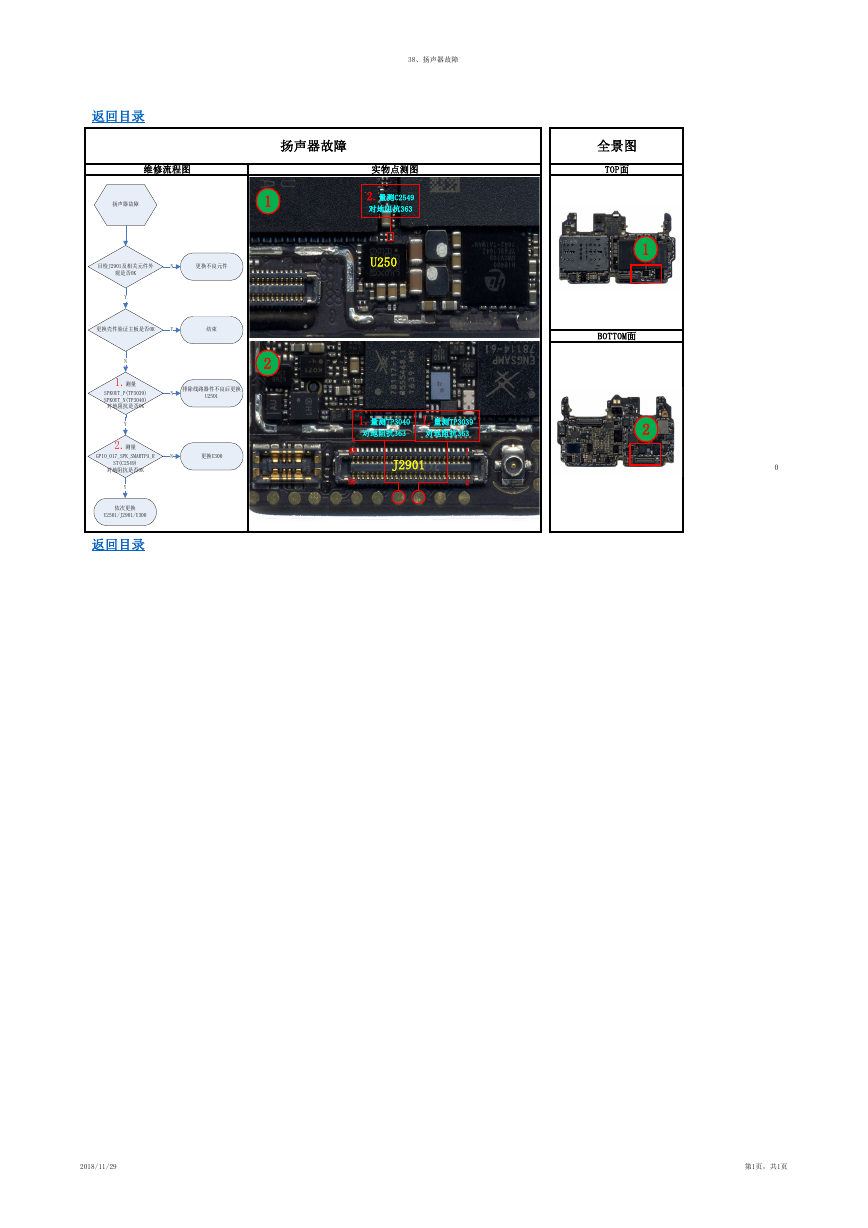

38、扬声器故障 扬声器故障 实物点测图 2.量测C2549 对地阻抗363 U250 1.量测TP3040 对地阻抗363 1.量测TP3039 对地阻抗363 49 50 J2901 1 2 1 2 返回目录 维修流程图 扬声器故障 目检J2901及相关元件外 N 更换不良元件 观是否OK Y 更换壳件验证主板是否OK Y 结束 N 排除线路器件不良后更换 U2501 N 1.测量 SPKOUT_P(TP3039) SPKOUT_N(TP3040) 对地阻抗是否OK Y 2.测量 GPIO_017_SPK_SMARTPA_R N 更换U300 ST(C2549) 对地阻抗是否OK Y 依次更换 U2501/J2901/U300 返回目录 全景图 TOP面 BOTTOM面 1 2 0 2018/11/29 第1页，共1页
