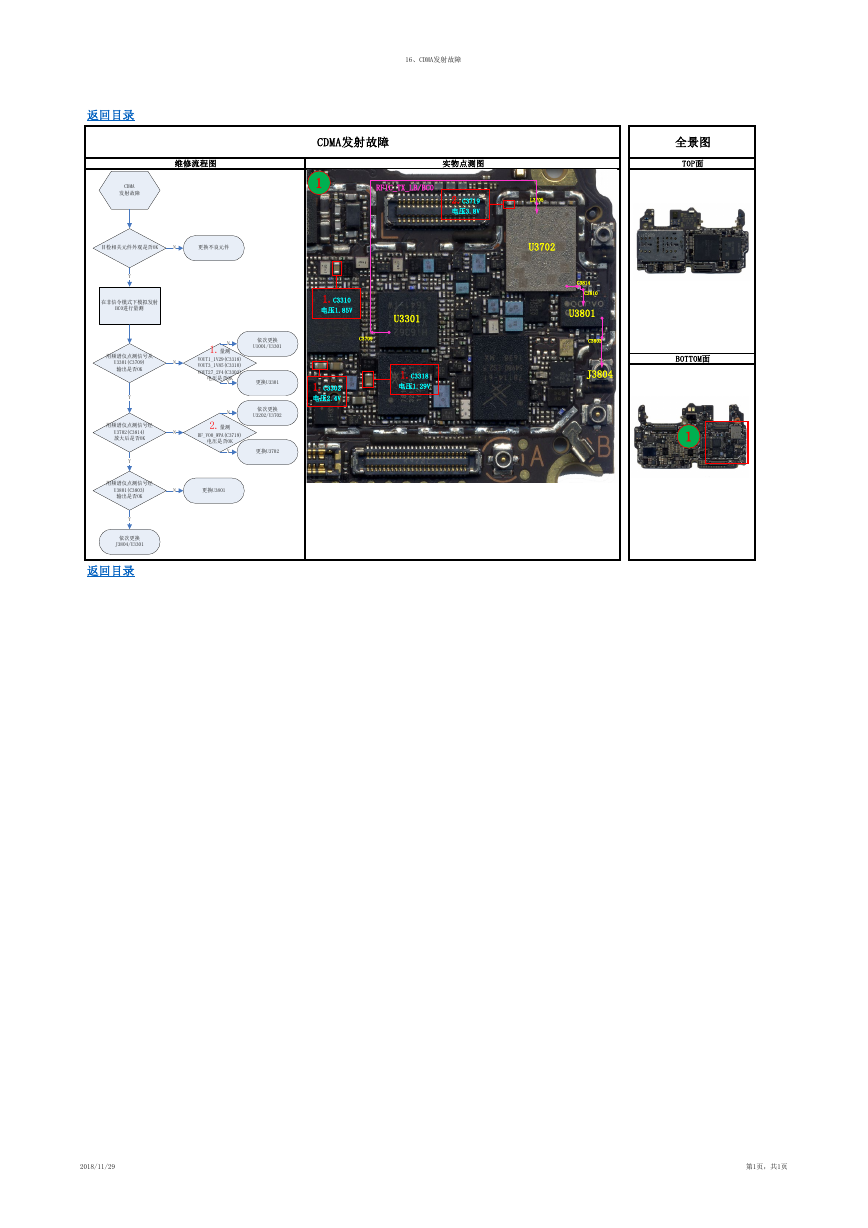

16、CDMA发射故障 CDMA发射故障 1 RFIC_TX_LB/BC0 实物点测图 2.C3719 电压3.8V 1.C3310 电压1.85V U3301 C3709 1.C3302 电压2.4V 1.C3318 电压1.29V L3705 U3702 C3814 C3810 U3801 C3803 J3804 全景图 TOP面 BOTTOM面 1 返回目录 维修流程图 CDMA 发射故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 BC0进行量测 用频谱仪点测信号从 U3301(C3709) 输出是否OK Y 用频谱仪点测信号经 U3702(C3814) 放大后是否OK Y 用频谱仪点测信号经 U3801(C3803) 输出是否OK Y 依次更换 J3804/U3301 返回目录 依次更换 U1001/U3301 更换U3301 依次更换 U3202/U3702 N 1.量测 VOUT1_1V29(C3318) VOUT3_1V85(C3310) VOUT27_2V4(C3302) 电压是否OK Y N 2.量测 RF_VO0_WPA(C3719) 电压是否OK Y 更换U3702 更换U3801 N N N 2018/11/29 第1页，共1页
