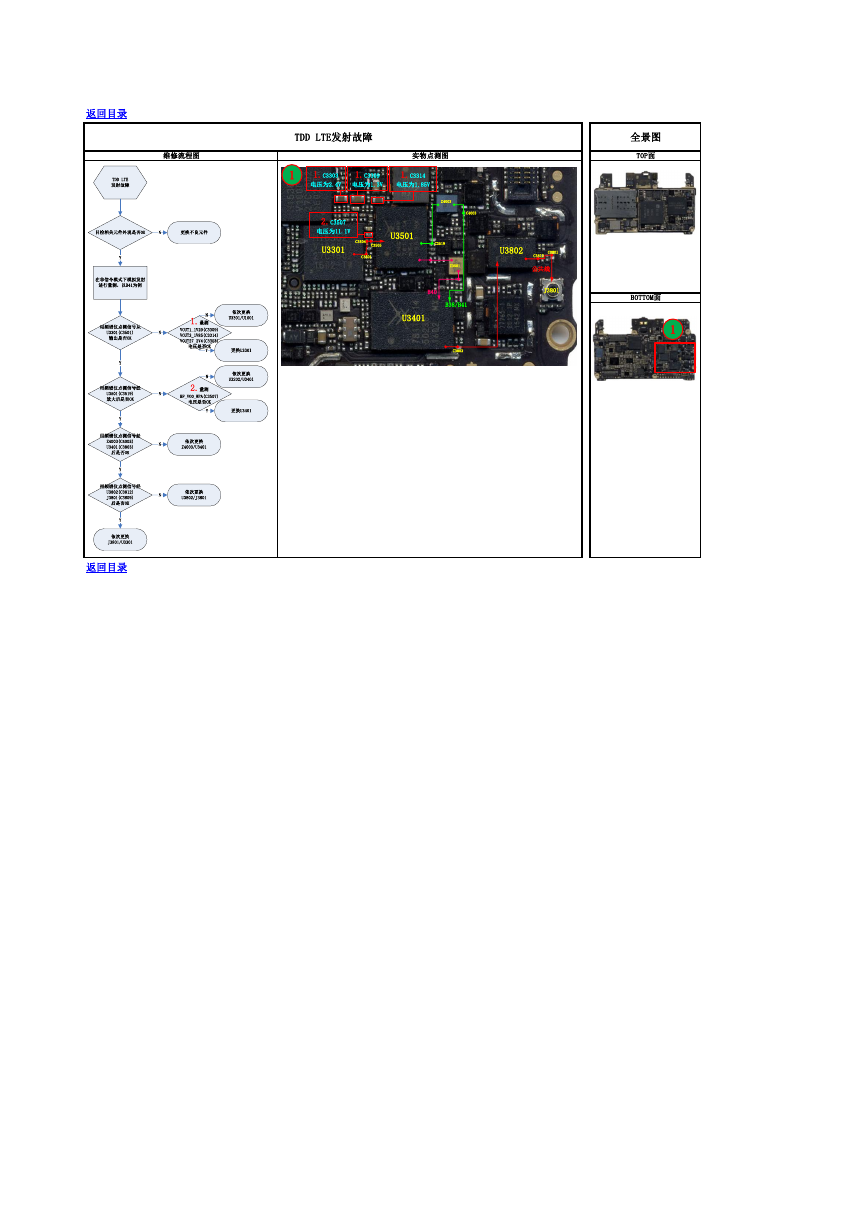

返回目录 维修流程图 实物点测图 TDD LTE发射故障 全景图 TOP面 1 1.C3303 电压为2.4V 1.C3309 电压为1.3V 1.C3314 电压为1.85V Z4003 C4003 2.C3507 电压为11.1V U3301 C3504 C3505 C3501 U3501 C3519 Z3501 B40 B38/B41 C3803 U3401 U3802 C3801 C3812 公共线 J3801 BOTTOM面 1 返回目录 TDD LTE发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B41为例用频谱仪点测信号从U3301(C3501)输出是否OK1.量测VOUT1_1V29(C3309)VOUT3_1V85(C3314)VOUT27_2V4(C3303)电压是否OK依次更换U3301/U1001NYY更换U3301NNY用频谱仪点测信号经U3501(C3519)放大后是否OKNY用频谱仪点测信号经Z4003(C4003)U3401(C3803)后是否OK依次更换Z4003/U3401N依次更换J3801/U3301Y2.量测RF_VO0_WPA(C3507)电压是否OK依次更换U3202/U3401更换U3401NY用频谱仪点测信号经U3802(C3812)J3801(C3809)后是否OK依次更换U3802/J3801NY
