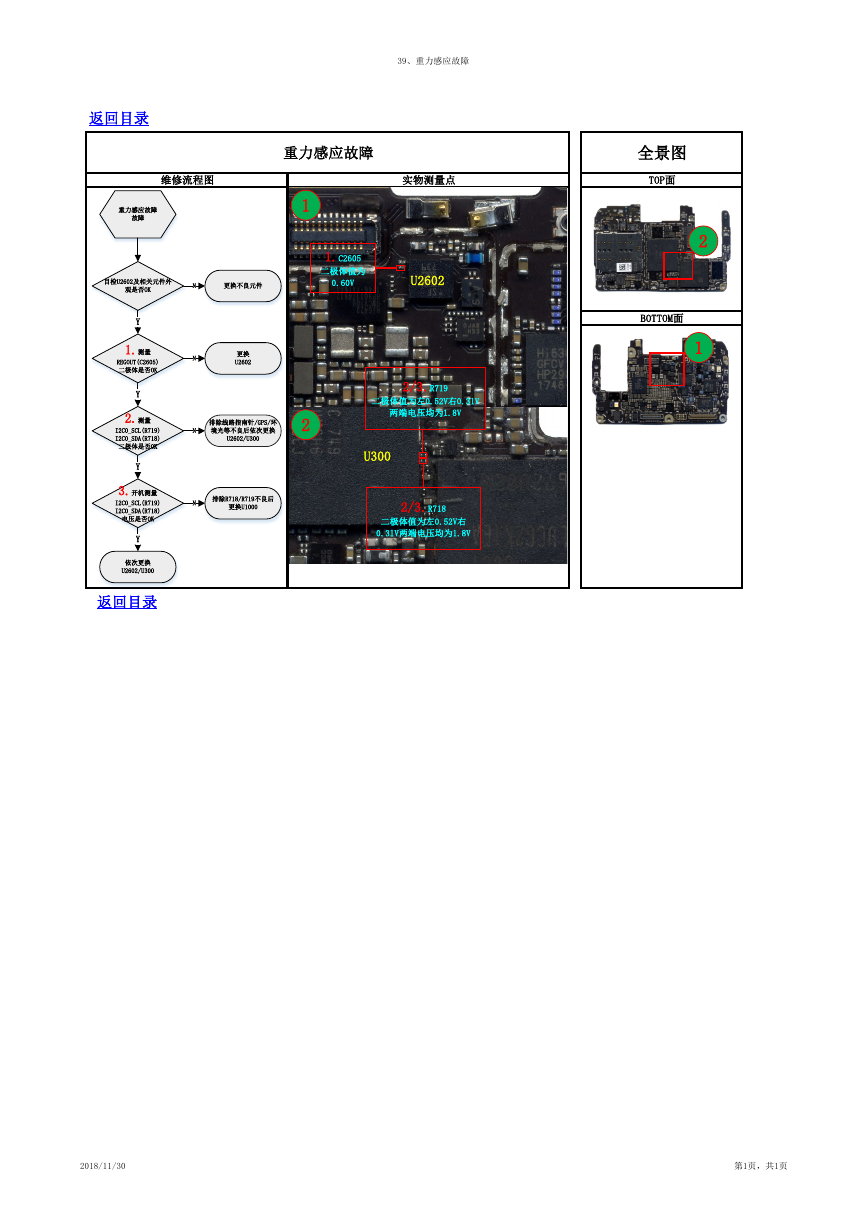

39、重力感应故障 返回目录 重力感应故障 维修流程图 实物测量点 重力感应故障 故障 1 目检U2602及相关元件外 观是否OK N 更换不良元件 1.C2605 二极体值为 0.60V U2602 N N N 更换 U2602 排除线路指南针/GPS/环 境光等不良后依次更换 U2602/U300 2 排除R718/R719不良后 更换U1000 2/3.R719 二极体值为左0.52V右0.31V 两端电压均为1.8V U300 2/3.R718 二极体值为左0.52V右 0.31V两端电压均为1.8V Y 1.测量 REGOUT(C2605) 二极体是否OK Y 2.测量 I2C0_SCL(R719) I2C0_SDA(R718) 二极体是否OK Y 3.开机测量 I2C0_SCL(R719) I2C0_SDA(R718) 电压是否OK Y 依次更换 U2602/U300 返回目录 全景图 TOP面 2 1 BOTTOM面 2018/11/30 第1页，共1页
