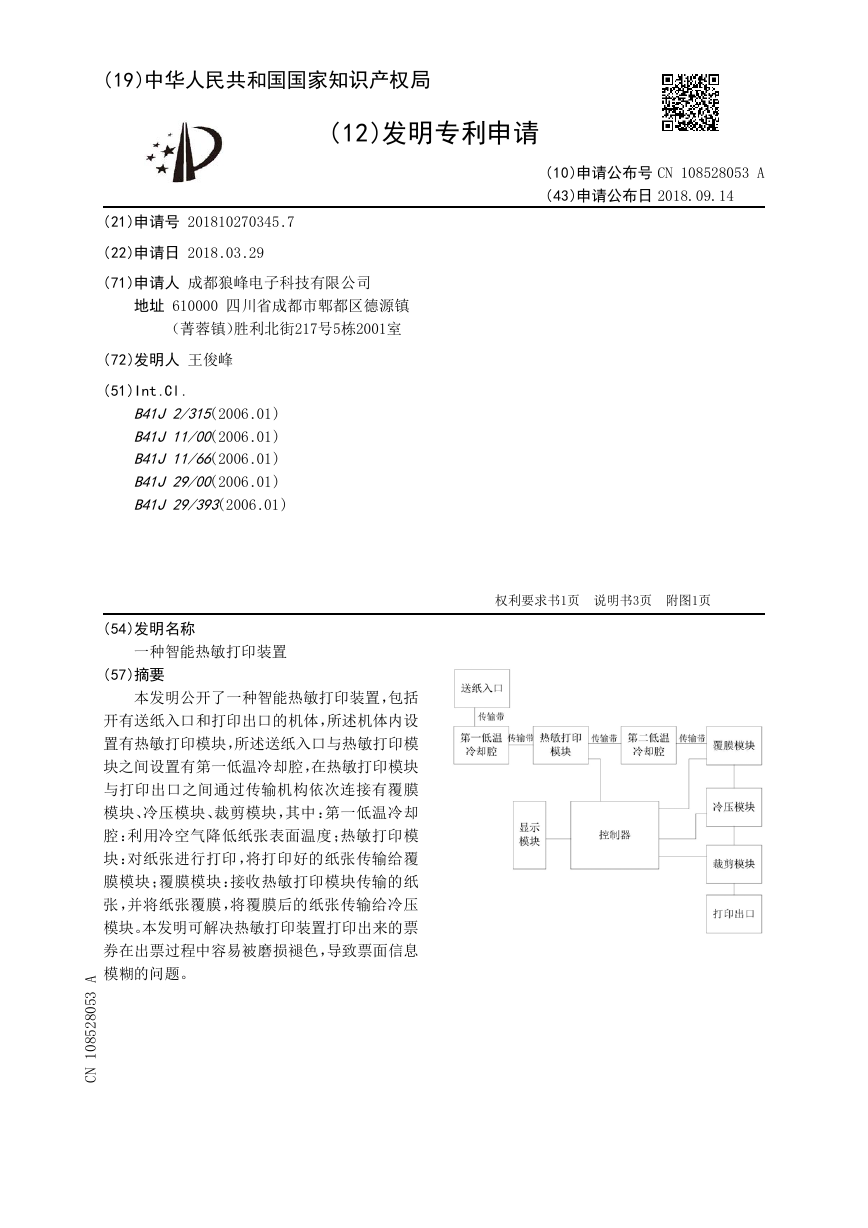

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810270345.7(22)申请日 2018.03.29(71)申请人成都狼峰电子科技有限公司地址 610000 四川省成都市郫都区德源镇（菁蓉镇）胜利北街217号5栋2001室(72)发明人王俊峰　(51)Int.Cl.B41J 2/315(2006.01)B41J 11/00(2006.01)B41J 11/66(2006.01)B41J 29/00(2006.01)B41J 29/393(2006.01) (54)发明名称一种智能热敏打印装置(57)摘要本发明公开了一种智能热敏打印装置，包括开有送纸入口和打印出口的机体，所述机体内设置有热敏打印模块，所述送纸入口与热敏打印模块之间设置有第一低温冷却腔，在热敏打印模块与打印出口之间通过传输机构依次连接有覆膜模块、冷压模块、裁剪模块，其中：第一低温冷却腔：利用冷空气降低纸张表面温度；热敏打印模块：对纸张进行打印，将打印好的纸张传输给覆膜模块；覆膜模块：接收热敏打印模块传输的纸张，并将纸张覆膜，将覆膜后的纸张传输给冷压模块。本发明可解决热敏打印装置打印出来的票券在出票过程中容易被磨损褪色，导致票面信息模糊的问题。权利要求书1页说明书3页附图1页CN 108528053 A2018.09.14CN 108528053 A

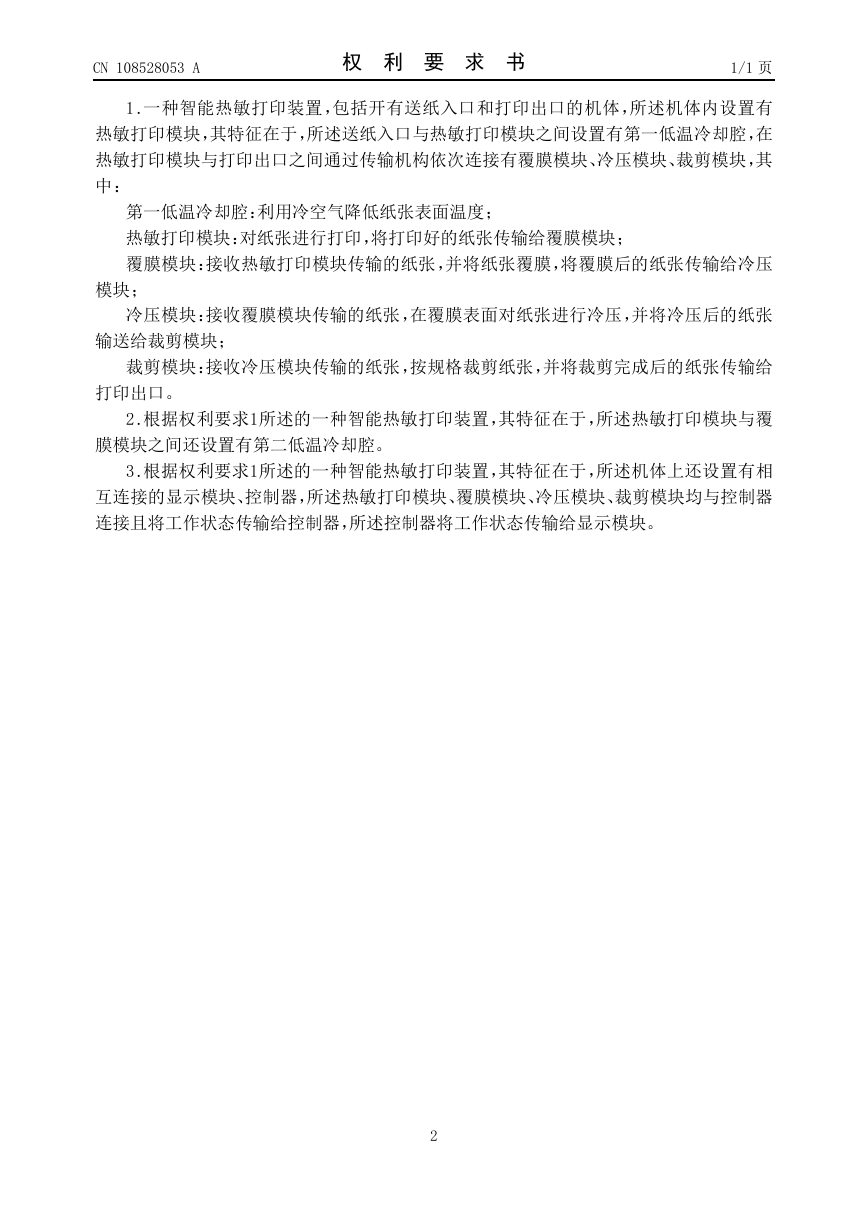

1.一种智能热敏打印装置，包括开有送纸入口和打印出口的机体，所述机体内设置有热敏打印模块，其特征在于，所述送纸入口与热敏打印模块之间设置有第一低温冷却腔，在热敏打印模块与打印出口之间通过传输机构依次连接有覆膜模块、冷压模块、裁剪模块，其中：第一低温冷却腔：利用冷空气降低纸张表面温度；热敏打印模块：对纸张进行打印，将打印好的纸张传输给覆膜模块；覆膜模块：接收热敏打印模块传输的纸张，并将纸张覆膜，将覆膜后的纸张传输给冷压模块；冷压模块：接收覆膜模块传输的纸张，在覆膜表面对纸张进行冷压，并将冷压后的纸张输送给裁剪模块；裁剪模块：接收冷压模块传输的纸张，按规格裁剪纸张，并将裁剪完成后的纸张传输给打印出口。2.根据权利要求1所述的一种智能热敏打印装置，其特征在于，所述热敏打印模块与覆膜模块之间还设置有第二低温冷却腔。3.根据权利要求1所述的一种智能热敏打印装置，其特征在于，所述机体上还设置有相互连接的显示模块、控制器，所述热敏打印模块、覆膜模块、冷压模块、裁剪模块均与控制器连接且将工作状态传输给控制器，所述控制器将工作状态传输给显示模块。权　利　要　求　书1/1页2CN 108528053 A2

一种智能热敏打印装置技术领域[0001]本发明涉及打印技术领域，具体涉及一种智能热敏打印装置。背景技术[0002]热敏打印机，是指将图象通过加热，在膜中产生化学反应而完成打印任务的一种打印设备。其工作原理是打印头上安装有半导体加热元件，打印头加热并接触热敏打印纸后打印出需要的图案，其原理与热敏式传真机类似。热敏打印机已在POS终端系统、银行系统、医疗仪器等领域得到广泛应用。热敏打印机只能使用专用的热敏纸，热敏纸上涂有一层遇热就会产生化学反应而变色的涂层，类似于感光胶片，不过这层涂层是遇热后会变色，利用热敏涂层的这种特性，出现了热敏打印技术。[0003]微型热敏打印机具有打印速度快、噪音低、可靠性高、字迹清晰、机头小而轻等优点，可满足各种场合的打印要求，因此得到广泛应用，如打印发票、宣传单、抵扣券等。但是现有的热敏打印装置打印出来的票券在出票以及使用过程中容易被磨损褪色，使得票面信息模糊。发明内容[0004]本发明的目的在于提供一种智能热敏打印装置，解决现有的热敏打印装置打印出来的票券在出票过程中容易被磨损褪色，导致票面信息模糊的问题。[0005]本发明通过下述技术方案实现：[0006]一种智能热敏打印装置，包括开有送纸入口和打印出口的机体，所述机体内设置有热敏打印模块，所述送纸入口与热敏打印模块之间设置有第一低温冷却腔，在热敏打印模块与打印出口之间通过传输机构依次连接有覆膜模块、冷压模块、裁剪模块，其中：[0007]第一低温冷却腔：利用冷空气降低纸张表面温度；[0008]热敏打印模块：对纸张进行打印，将打印好的纸张传输给覆膜模块；[0009]覆膜模块：接收热敏打印模块传输的纸张，并将纸张覆膜，将覆膜后的纸张传输给冷压模块；[0010]冷压模块：接收覆膜模块传输的纸张，在覆膜表面对纸张进行冷压，并将冷压后的纸张输送给裁剪模块；[0011]裁剪模块：接收冷压模块传输的纸张，按规格裁剪纸张，并将裁剪完成后的纸张传输给打印出口。进一步的，本发明在送纸入口与热敏打印模块之间设置有第一低温冷却腔，利用第一低温冷却腔降低纸张表面温度，降低纸张过热容易晕染油墨的概率，可提高打印清晰度。其次在热敏打印模块与打印出口之间依次设置有覆膜模块、冷压模块、裁剪模块，并利用传输机构将其连接，将打印的纸张票券进行覆膜处理，增强了票券的硬度，提高了其表面光滑度，有效的避免了现有的热敏打印装置打印出来的票券在出票过程中容易被磨损褪色，导致票面信息模糊的问题。冷压模块、裁剪模块对打印的纸张进行处理，增加覆膜层与纸张的贴合程度，并将其裁剪成与纸张本身规格大小即可。说　明　书1/3页3CN 108528053 A3

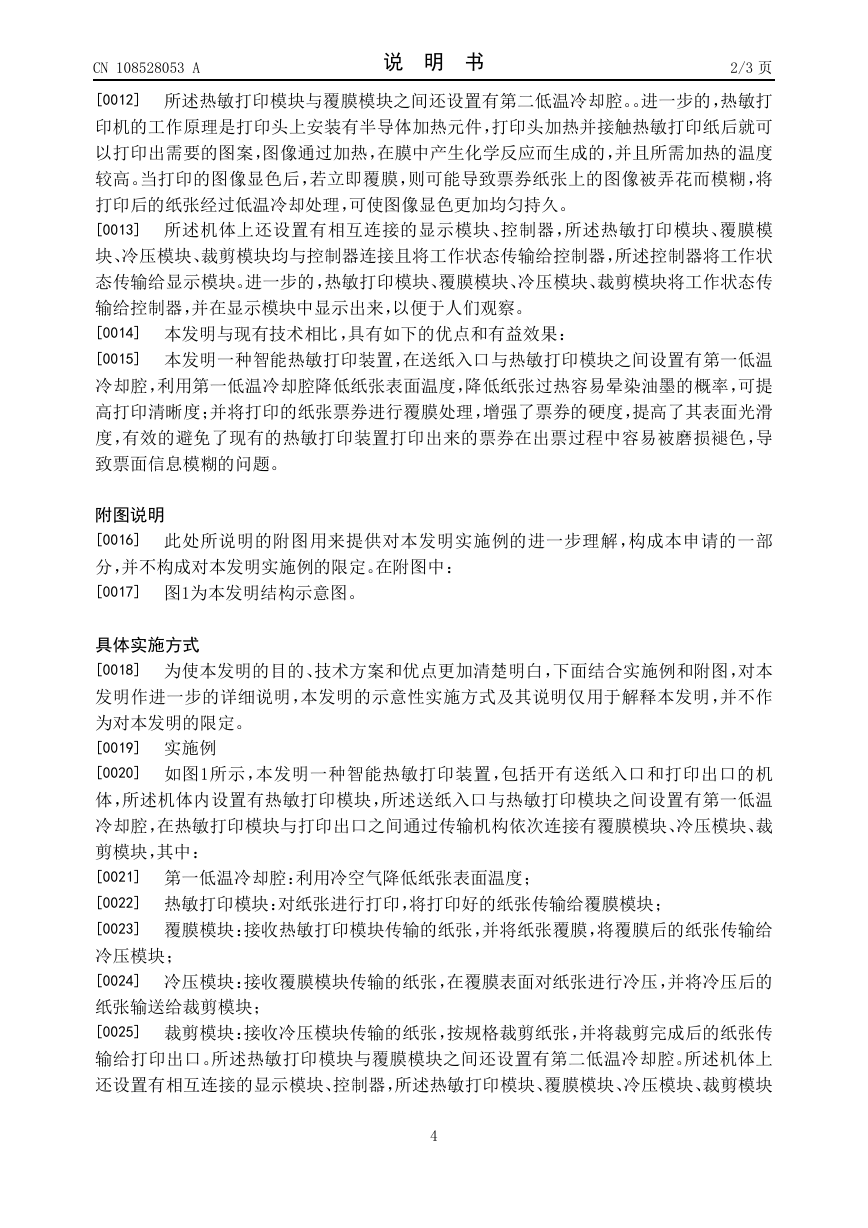

[0012]所述热敏打印模块与覆膜模块之间还设置有第二低温冷却腔。。进一步的，热敏打印机的工作原理是打印头上安装有半导体加热元件，打印头加热并接触热敏打印纸后就可以打印出需要的图案，图像通过加热，在膜中产生化学反应而生成的，并且所需加热的温度较高。当打印的图像显色后，若立即覆膜，则可能导致票券纸张上的图像被弄花而模糊，将打印后的纸张经过低温冷却处理，可使图像显色更加均匀持久。[0013]所述机体上还设置有相互连接的显示模块、控制器，所述热敏打印模块、覆膜模块、冷压模块、裁剪模块均与控制器连接且将工作状态传输给控制器，所述控制器将工作状态传输给显示模块。进一步的，热敏打印模块、覆膜模块、冷压模块、裁剪模块将工作状态传输给控制器，并在显示模块中显示出来，以便于人们观察。[0014]本发明与现有技术相比，具有如下的优点和有益效果：[0015]本发明一种智能热敏打印装置，在送纸入口与热敏打印模块之间设置有第一低温冷却腔，利用第一低温冷却腔降低纸张表面温度，降低纸张过热容易晕染油墨的概率，可提高打印清晰度；并将打印的纸张票券进行覆膜处理，增强了票券的硬度，提高了其表面光滑度，有效的避免了现有的热敏打印装置打印出来的票券在出票过程中容易被磨损褪色，导致票面信息模糊的问题。附图说明[0016]此处所说明的附图用来提供对本发明实施例的进一步理解，构成本申请的一部分，并不构成对本发明实施例的限定。在附图中：[0017]图1为本发明结构示意图。具体实施方式[0018]为使本发明的目的、技术方案和优点更加清楚明白，下面结合实施例和附图，对本发明作进一步的详细说明，本发明的示意性实施方式及其说明仅用于解释本发明，并不作为对本发明的限定。[0019]实施例[0020]如图1所示，本发明一种智能热敏打印装置，包括开有送纸入口和打印出口的机体，所述机体内设置有热敏打印模块，所述送纸入口与热敏打印模块之间设置有第一低温冷却腔，在热敏打印模块与打印出口之间通过传输机构依次连接有覆膜模块、冷压模块、裁剪模块，其中：[0021]第一低温冷却腔：利用冷空气降低纸张表面温度；[0022]热敏打印模块：对纸张进行打印，将打印好的纸张传输给覆膜模块；[0023]覆膜模块：接收热敏打印模块传输的纸张，并将纸张覆膜，将覆膜后的纸张传输给冷压模块；[0024]冷压模块：接收覆膜模块传输的纸张，在覆膜表面对纸张进行冷压，并将冷压后的纸张输送给裁剪模块；[0025]裁剪模块：接收冷压模块传输的纸张，按规格裁剪纸张，并将裁剪完成后的纸张传输给打印出口。所述热敏打印模块与覆膜模块之间还设置有第二低温冷却腔。所述机体上还设置有相互连接的显示模块、控制器，所述热敏打印模块、覆膜模块、冷压模块、裁剪模块说　明　书2/3页4CN 108528053 A4

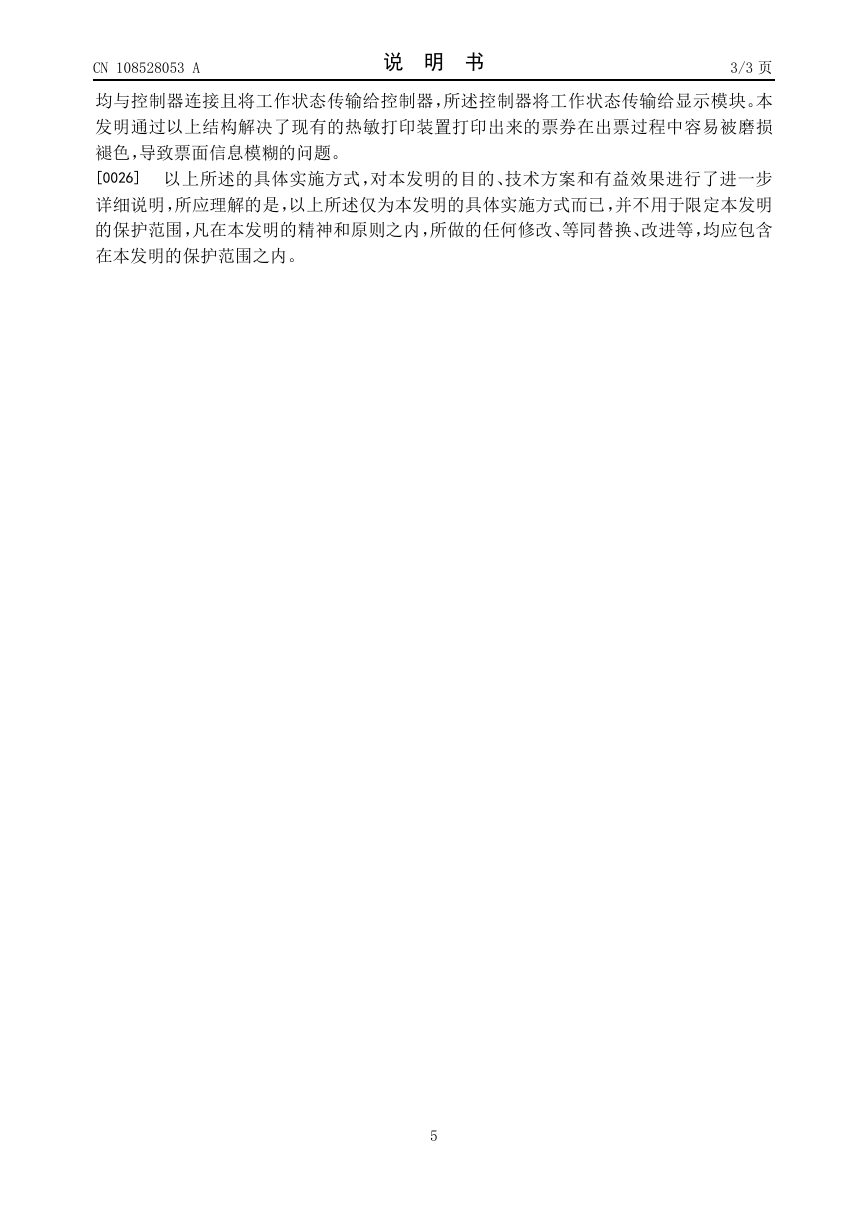

均与控制器连接且将工作状态传输给控制器，所述控制器将工作状态传输给显示模块。本发明通过以上结构解决了现有的热敏打印装置打印出来的票券在出票过程中容易被磨损褪色，导致票面信息模糊的问题。[0026]以上所述的具体实施方式，对本发明的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本发明的具体实施方式而已，并不用于限定本发明的保护范围，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。说　明　书3/3页5CN 108528053 A5

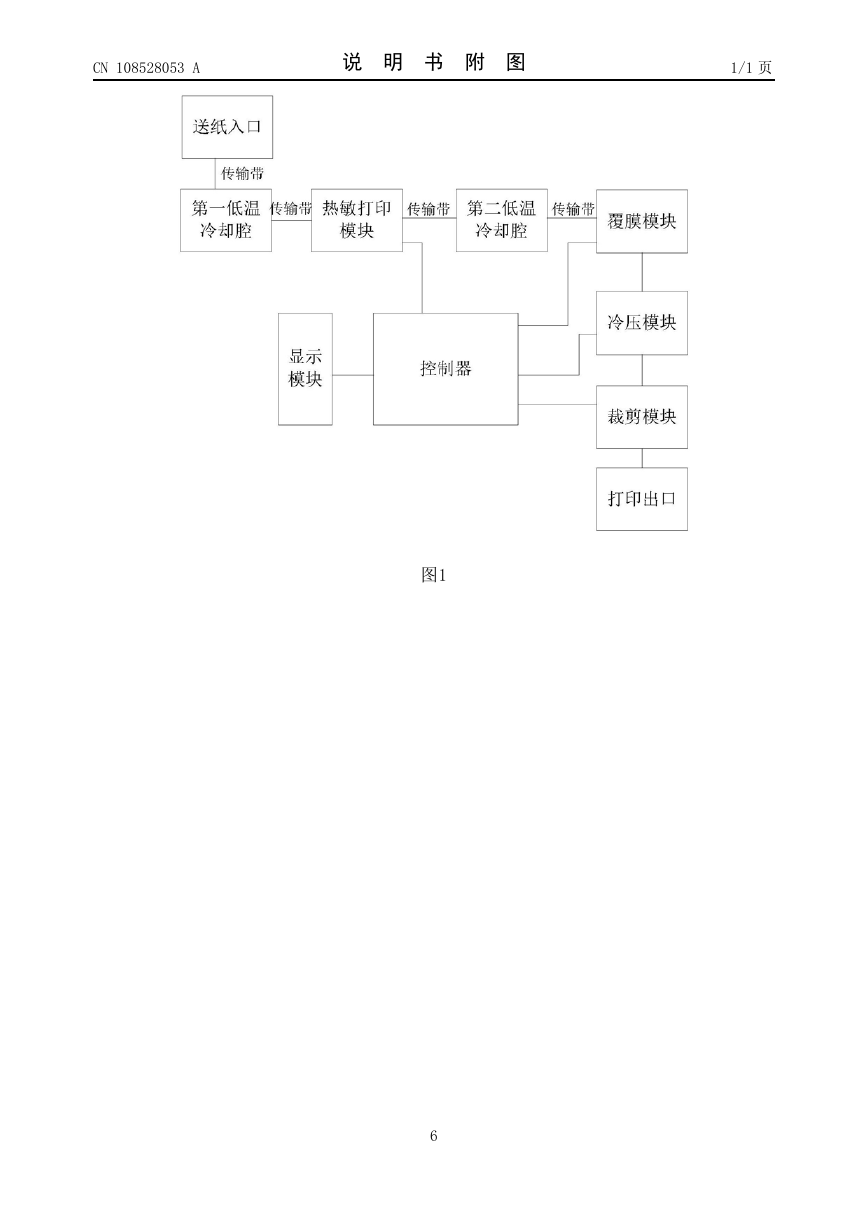

图1说　明　书　附　图1/1页6CN 108528053 A6
