Cflow 使用详解朝歌译 2014-11-8

目录 1、cflow 简介 ..................................................................................................................... 3 2、使用 cflow 分析程序的简要方法 .................................................................................. 3 3、两种类型的流图............................................................................................................. 5 4、各种输出格式 ................................................................................................................ 7 5、处理递归调用 ................................................................................................................ 8 6、控制符号类型 .............................................................................................................. 12 6.1、语法类 ................................................................................................................... 15 6.2、符号别名 ............................................................................................................... 16 6.3、GCC 初始化 .......................................................................................................... 16 7、运行预处理器 .............................................................................................................. 17 8、使用 ASCII 码来生成流图 ........................................................................................... 18 9、交叉引用输出 .............................................................................................................. 20 10、配置文件和变量 ........................................................................................................ 21 11、在 Makefiles 中使用 cflow ...................................................................................... 22 12、cflow 选项的完整列表 .............................................................................................. 23 13、GNU Emacs 使用 cflow .......................................................................................... 26 14、附录 wc 命令的源文件 .............................................................................................. 28

1、cflow 简介 cflow 工具用于分析 C 语言实现的源文件集并输出各个函数之间的依赖关系图。 cflow 可以生成两种类型的图：正向图和逆向图。正向图从 main()函数开始，递归显示 main()函数调用的所有函数。相反，逆向图是一个子图的集合，使用递归命令时，为每个函数列出它的调用者。除了这两种输出模式，cflow 也可以为输入文件中的所有遇到的符号生成一个交叉引用列表。该程序还提供了对将出现在输出中出现的符号的详细控制，允许忽略用户不感兴趣的符号。详细的输出格式也是可配置的。 2、使用 cflow 分析程序的简要方法我们先从一个例子开始熟悉 GNU cflow 的用法。假设你已经有了一个 whoami 命令的简单实现，并且你想获得它的函数依赖关系图。下面的是程序： /* whoami.c - a simple implementation of whoami utility */ #include #include #include #include int who_am_i (void) { struct passwd *pw; char *user = NULL; pw = getpwuid (geteuid ()); if (pw) user = pw->pw_name; else if ((user = getenv ("USER")) == NULL) {

fprintf (stderr, "I don't know!\n"); return 1; } printf ("%s\n", user); return 0; } int main (int argc, char **argv) { if (argc > 1) { fprintf (stderr, "usage: whoami\n"); return 1; } return who_am_i (); } 运行 cflow 产生下面的输出： $ cflow whoami.c main() : fprintf() who_am_i() : getpwuid() geteuid() getenv() fprintf() printf() 这是一个正向调用图显示了输入文件中的调用者-被调用者依赖关系。每一行以一个函数名开始，紧跟后面有一对括号来指明这是一个函数。如果这个函数在某一个输入文件中定义，这一行会使用一对尖括号，其中显示函数的原型和它被定义的位置。这一行将会以：结尾来表示这个函数调用了其它函数。比如，这一行 main() : 显示 main 函数在源文件 whoami.c 中的第 25 行定义，原型是 int main (int argc,char **argv)，最后的冒号表示 main 函数调用了其他函数。这一行后面的是被 main 函数调用的函数。每一行都会根据嵌套关系有相应的缩进。

通常 cflow 会显示完整的函数原型。然而有时你希望忽略原型的一部分。一些选项可以用来完成这个功能。使用--omit-symbol-names 选项来打印没有函数名的原型。使用--omit-arguments 选项来忽略参数列表。这些选项可以被用做很多用途，其中一个就是使结果图更加的紧凑。为了显示他们的作用，下面是使用上述两种 --omit-选项的结果：main() : 默认情况下，cflow 从 main()函数开始输出正向图。当分析一个完整的 C 程序集的时候这是非常的便利的。但是有时候用户可能只想看到从特定函数出发的部分图。使用—main(-m)选项，Cflow 允许选择这样的功能调用。因此，运行$cflow --main who_am_i whoami.c，将会得到下面的结果： who_am_i() : getpwuid() geteuid() getenv() fprintf() printf() 3、两种类型的流图在前面我们讨论了正向图，用于展示调用者-被调用者的依赖关系。另一种 cflow 输出是逆向图，列举被调用者-调用者的依赖关系。，为了生成逆向图，运行 cflow 的时候要使用--reverse(-r)选项。比如使用下面的例子： $ cflow --reverse whoami.c fprintf(): who_am_i() : main() main() getenv(): who_am_i() : main() geteuid(): who_am_i() :

main() getpwuid(): who_am_i() : main() main() printf(): who_am_i() : main() who_am_i() : main() 这个输出包含了几个子图，每一个字图描述了一个特定的函数的调用者。因此，第一个子图说明函数 fprintf 被两个函数调用:who_am_i 和 main。同时他也被 main 函数直接调用。第一个值得注意的地方是在输出中 who_am_i 重复出现了多次。这是一个详细的输出，为了让输出显得更加简洁，可以使用--brief(-b)选项。比如： $ cflow --brief --reverse whoami.c fprintf(): who_am_i() : main() main() [see 3] getenv(): who_am_i() : [see 2] geteuid(): who_am_i() : [see 2] getpwuid(): who_am_i() : [see 2] main() [see 3] printf(): who_am_i() : [see 2] who_am_i() : [see 2] 在简要输出中，一旦某个给定的函数被写入，随后的关于该函数的调用实例中将会只包含它的定义和第一次输出行的引用。如果输出图比较大，查找需要的行数就会比较麻烦（除非你使用 Emacs 的 cflow-mode）。这种情况下可以使用特殊的选项--number (-n)，这样就可以在输出时显示每一行的顺序标号。使用这个选项，上面的输出将变成这样：

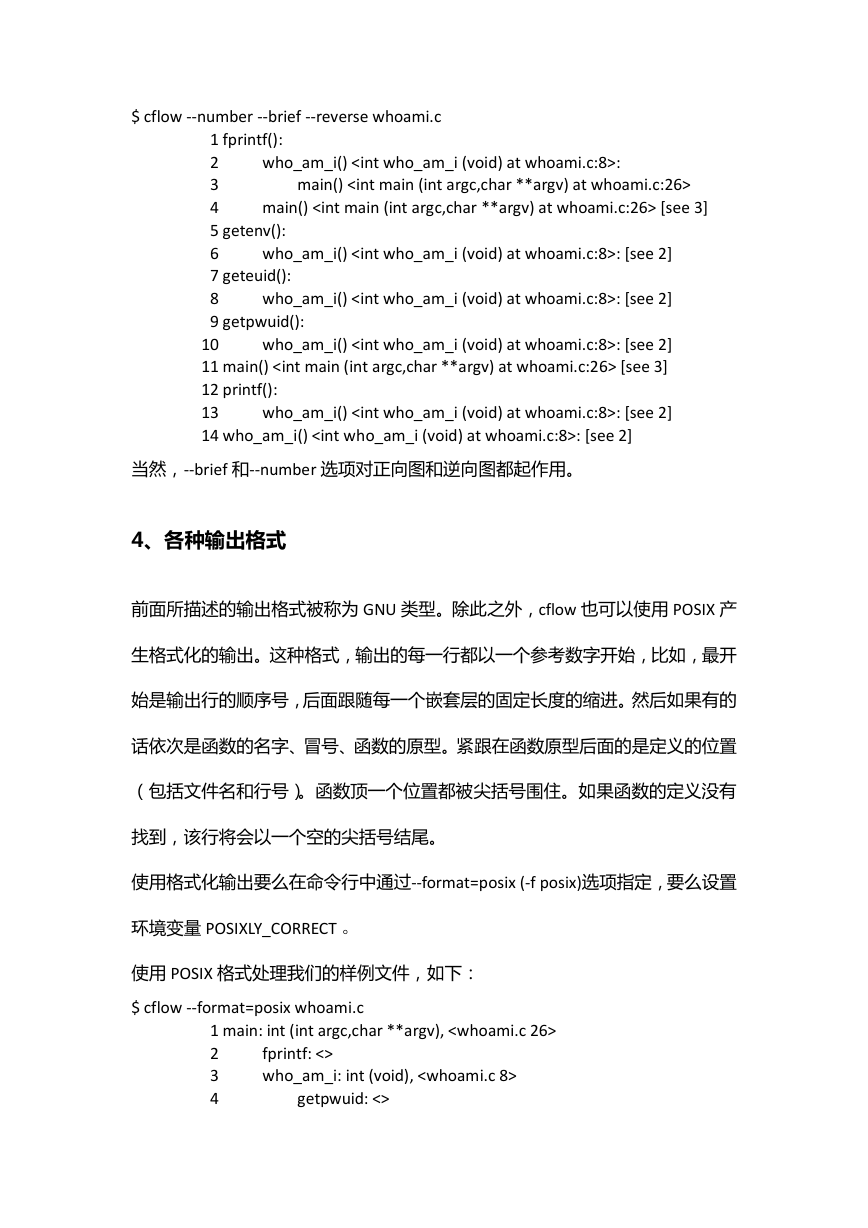

$ cflow --number --brief --reverse whoami.c 1 fprintf(): 2 who_am_i() : 3 main() 4 main() [see 3] 5 getenv(): 6 who_am_i() : [see 2] 7 geteuid(): 8 who_am_i() : [see 2] 9 getpwuid(): 10 who_am_i() : [see 2] 11 main() [see 3] 12 printf(): 13 who_am_i() : [see 2] 14 who_am_i() : [see 2] 当然，--brief 和--number 选项对正向图和逆向图都起作用。 4、各种输出格式前面所描述的输出格式被称为 GNU 类型。除此之外，cflow 也可以使用 POSIX 产生格式化的输出。这种格式，输出的每一行都以一个参考数字开始，比如，最开始是输出行的顺序号，后面跟随每一个嵌套层的固定长度的缩进。然后如果有的话依次是函数的名字、冒号、函数的原型。紧跟在函数原型后面的是定义的位置（包括文件名和行号）。函数顶一个位置都被尖括号围住。如果函数的定义没有找到，该行将会以一个空的尖括号结尾。使用格式化输出要么在命令行中通过--format=posix (-f posix)选项指定，要么设置环境变量 POSIXLY_CORRECT 。使用 POSIX 格式处理我们的样例文件，如下： $ cflow --format=posix whoami.c 1 main: int (int argc,char **argv), 2 fprintf: <> 3 who_am_i: int (void), 4 getpwuid: <>

5 geteuid: <> 6 getenv: <> 7 fprintf: <> 8 printf: <> 是否在输出中要包含函数的参数列表现在并不清楚。默认情况下 cflow 将会全部打印它们。然而一些程序使用 cflow 分析时希望省略参数列表，这可以使用 --omit-arguments 选项实现。 cflow 未来的版本中将会提供更多的输出格式，包括 XML 和 HTML 输出。目前你可以使用 VCG 工具来创建典型的图。根据 xvcg 来转变输出格式可以使用 cflow2vcg 程序在 GPL 下都是可用的。 Cflow2vcg 期望使用 POSIX 格式图，每层嵌套的缩进为一个水平制表符，第 0 层使用额外的 tab 字符，在函数声明中没有参数列表。这样用可兼容 cflow2vcg 产生的输出格式，调用 cflow 如下： cflow --format=posix --omit-arguments \ --level-indent='0=\t' --level-indent='1=\t' \ --level-indent=start='\t' 你可以使用下面的脚本来虚拟调用这三个工具: #! /bin/sh cflow --format=posix --omit-arguments \ --level-indent='0=\t' --level-indent='1=\t' \ --level-indent=start='\t' $* | cflow2vcg | xvcg - 5、处理递归调用有时候程序中包含调用自己的函数。GNU 输出格式为这种函数提供了特殊的表示。在结束字符-冒号之前，会有一个标号‘(R)’作为递归函数的标志。随后递归调用处会在行结尾使用‘(recursive: see refline)’标识出。这里的 refline 表示递
