4 G 全 网 通 高 清 视 频 传 输 设 备 技术协议 1、功能需求 该产品的主要功能包括以下几个方面： 1）视频采集编码若针对网络摄像头， 4G 传输：兼容三大运营商 4G 网络，实现 话音、数据、视频业务的传输； 2）云台控制：控制中心可对任意在线终端的摄像头云台进行控制。 3）GPS 信号采集传输：需内置 GPS 功能，可上传定位信息。 4) 主机设备与外部关联产品连接关系及工作原理框架如图 1 所示。 2、技术指标 图 1 主机产品的外部连接关系 表 1.主要技术指标 序号 模块 项目 性能要求 4G（TDD LTE/FDD LTE） 1 2 3 4 无线 视频 EVDO 支持网络 TD-SCDMA EDGE/GPRS CDMA 1x SIM/UIM 接 口 视频压缩格 式 抽屉式卡座，无需开启外壳即可更换 H.264/AVC 分辨率 1280X720 

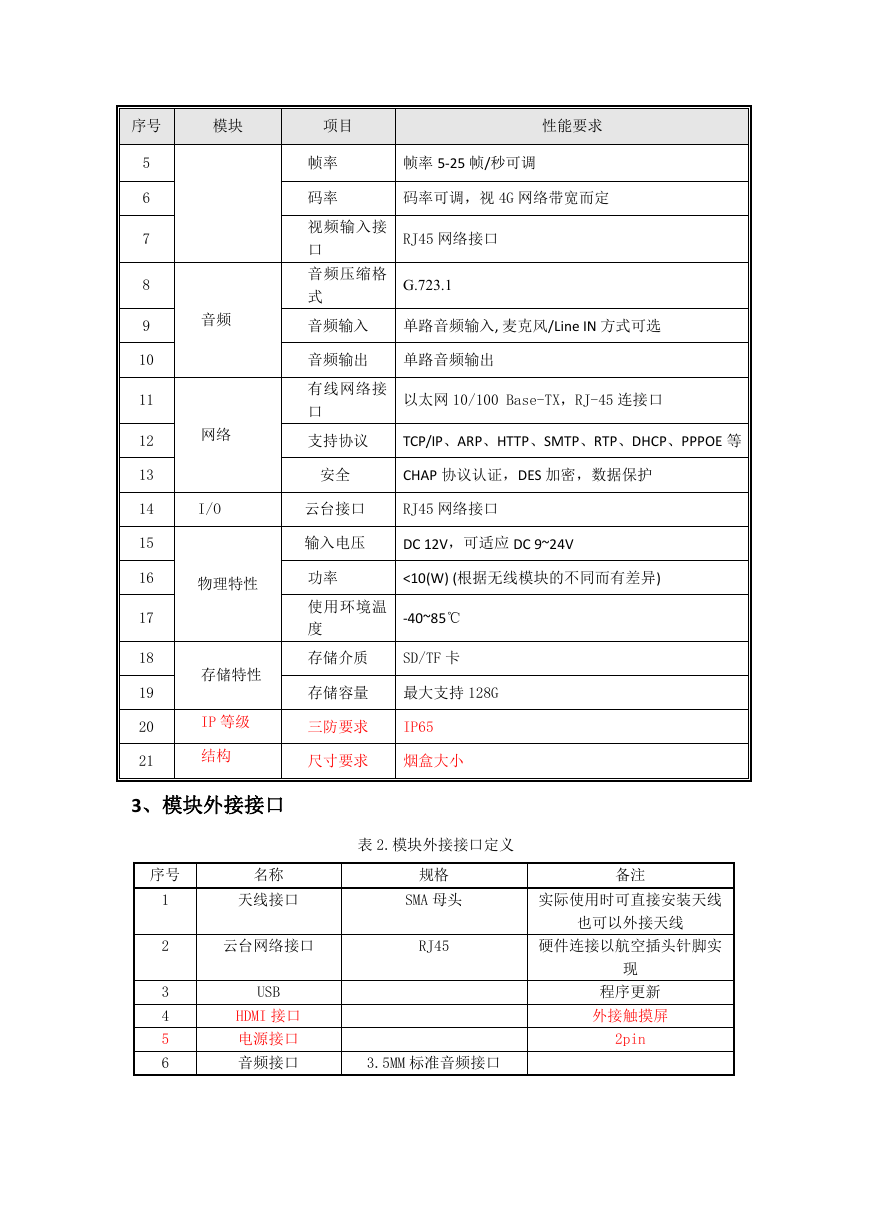

序号 模块 项目 性能要求 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 帧率 码率 视频输入接 口 音频压缩格 式 帧率 5-25 帧/秒可调 码率可调，视 4G 网络带宽而定 RJ45 网络接口 G.723.1 音频输入 单路音频输入, 麦克风/Line IN 方式可选 音频输出 单路音频输出 有线网络接 口 以太网 10/100 Base-TX，RJ-45 连接口 支持协议 TCP/IP、ARP、HTTP、SMTP、RTP、DHCP、PPPOE 等 安全 CHAP 协议认证，DES 加密，数据保护 音频 网络 I/O 云台接口 RJ45 网络接口 输入电压 DC 12V，可适应 DC 9~24V 物理特性 功率 <10(W) (根据无线模块的不同而有差异) 使用环境温 度 -40~85℃ 存储介质 SD/TF 卡 存储容量 最大支持 128G 三防要求 IP65 尺寸要求 烟盒大小 存储特性 IP 等级 结构 3、模块外接接口 表 2.模块外接接口定义 名称 天线接口 规格 SMA 母头 备注 实际使用时可直接安装天线 也可以外接天线 云台网络接口 RJ45 硬件连接以航空插头针脚实 USB HDMI 接口 电源接口 音频接口 3.5MM 标准音频接口 现 程序更新 外接触摸屏 2pin 序号 1 2 3 4 5 6 

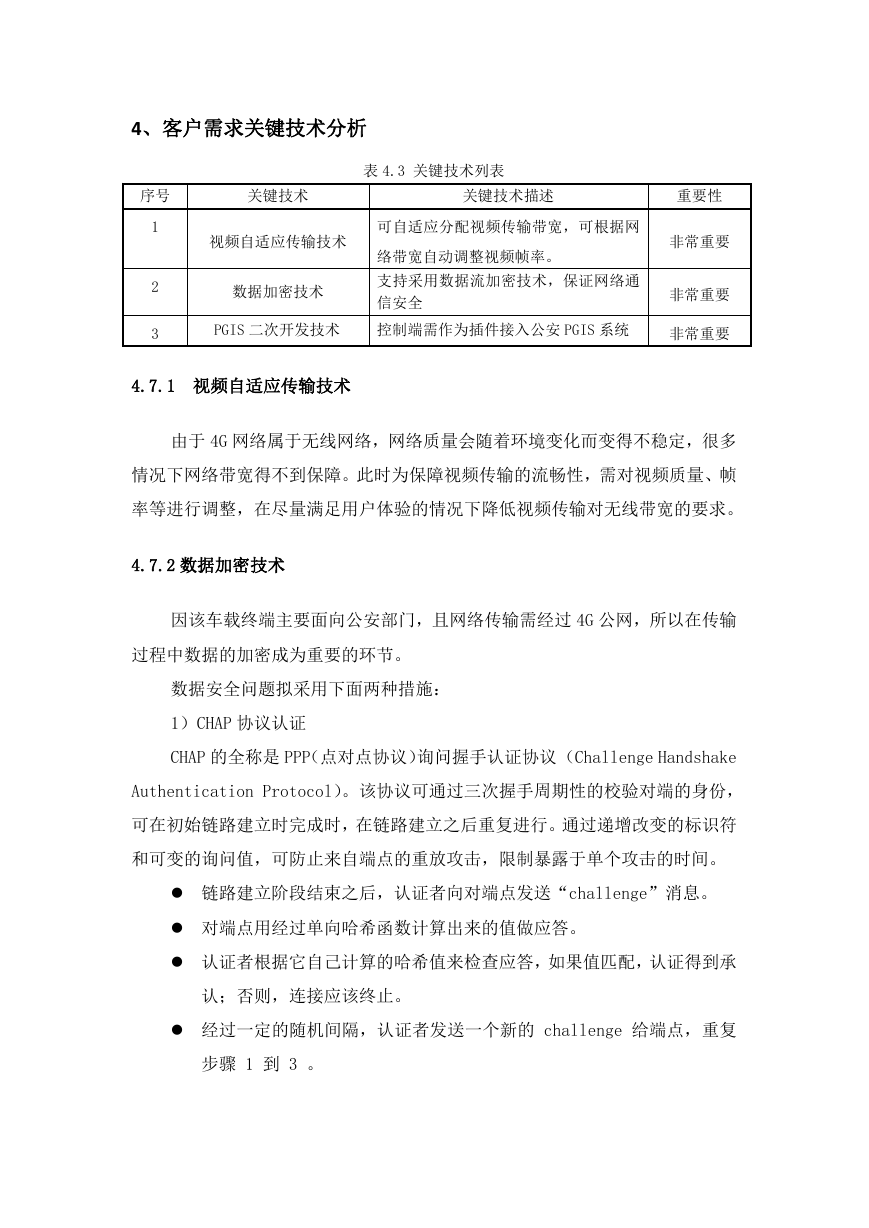

4、客户需求关键技术分析 表 4.3 关键技术列表 序号 关键技术 关键技术描述 重要性 1 2 3 视频自适应传输技术 数据加密技术 可自适应分配视频传输带宽，可根据网 络带宽自动调整视频帧率。 支持采用数据流加密技术，保证网络通 信安全 PGIS 二次开发技术 控制端需作为插件接入公安 PGIS 系统 非常重要 非常重要 非常重要 4.7.1 视频自适应传输技术 由于 4G 网络属于无线网络，网络质量会随着环境变化而变得不稳定，很多 情况下网络带宽得不到保障。此时为保障视频传输的流畅性，需对视频质量、帧 率等进行调整，在尽量满足用户体验的情况下降低视频传输对无线带宽的要求。 4.7.2 数据加密技术 因该车载终端主要面向公安部门，且网络传输需经过 4G 公网，所以在传输 过程中数据的加密成为重要的环节。 数据安全问题拟采用下面两种措施： 1）CHAP 协议认证 CHAP 的全称是 PPP（点对点协议）询问握手认证协议（Challenge Handshake Authentication Protocol）。该协议可通过三次握手周期性的校验对端的身份， 可在初始链路建立时完成时，在链路建立之后重复进行。通过递增改变的标识符 和可变的询问值，可防止来自端点的重放攻击，限制暴露于单个攻击的时间。  链路建立阶段结束之后，认证者向对端点发送“challenge”消息。  对端点用经过单向哈希函数计算出来的值做应答。  认证者根据它自己计算的哈希值来检查应答，如果值匹配，认证得到承 认；否则，连接应该终止。  经过一定的随机间隔，认证者发送一个新的 challenge 给端点，重复 步骤 1 到 3 。 

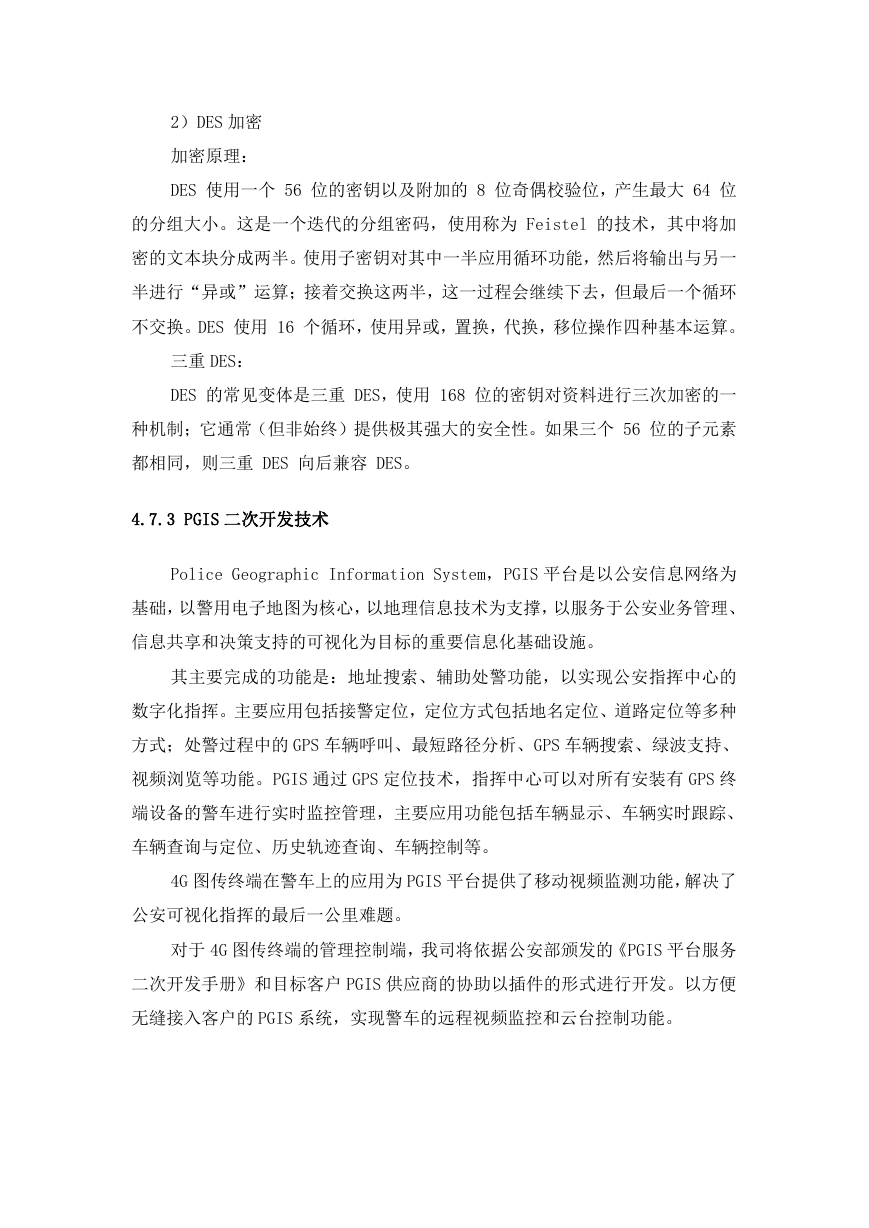

2）DES 加密 加密原理： DES 使用一个 56 位的密钥以及附加的 8 位奇偶校验位，产生最大 64 位 的分组大小。这是一个迭代的分组密码，使用称为 Feistel 的技术，其中将加 密的文本块分成两半。使用子密钥对其中一半应用循环功能，然后将输出与另一 半进行“异或”运算；接着交换这两半，这一过程会继续下去，但最后一个循环 不交换。DES 使用 16 个循环，使用异或，置换，代换，移位操作四种基本运算。 三重 DES： DES 的常见变体是三重 DES，使用 168 位的密钥对资料进行三次加密的一 种机制；它通常（但非始终）提供极其强大的安全性。如果三个 56 位的子元素 都相同，则三重 DES 向后兼容 DES。 4.7.3 PGIS 二次开发技术 Police Geographic Information System，PGIS 平台是以公安信息网络为 基础，以警用电子地图为核心，以地理信息技术为支撑，以服务于公安业务管理、 信息共享和决策支持的可视化为目标的重要信息化基础设施。 其主要完成的功能是：地址搜索、辅助处警功能，以实现公安指挥中心的 数字化指挥。主要应用包括接警定位，定位方式包括地名定位、道路定位等多种 方式；处警过程中的 GPS 车辆呼叫、最短路径分析、GPS 车辆搜索、绿波支持、 视频浏览等功能。PGIS 通过 GPS 定位技术，指挥中心可以对所有安装有 GPS 终 端设备的警车进行实时监控管理，主要应用功能包括车辆显示、车辆实时跟踪、 车辆查询与定位、历史轨迹查询、车辆控制等。 4G 图传终端在警车上的应用为 PGIS 平台提供了移动视频监测功能，解决了 公安可视化指挥的最后一公里难题。 对于 4G 图传终端的管理控制端，我司将依据公安部颁发的《PGIS 平台服务 二次开发手册》和目标客户 PGIS 供应商的协助以插件的形式进行开发。以方便 无缝接入客户的 PGIS 系统，实现警车的远程视频监控和云台控制功能。
