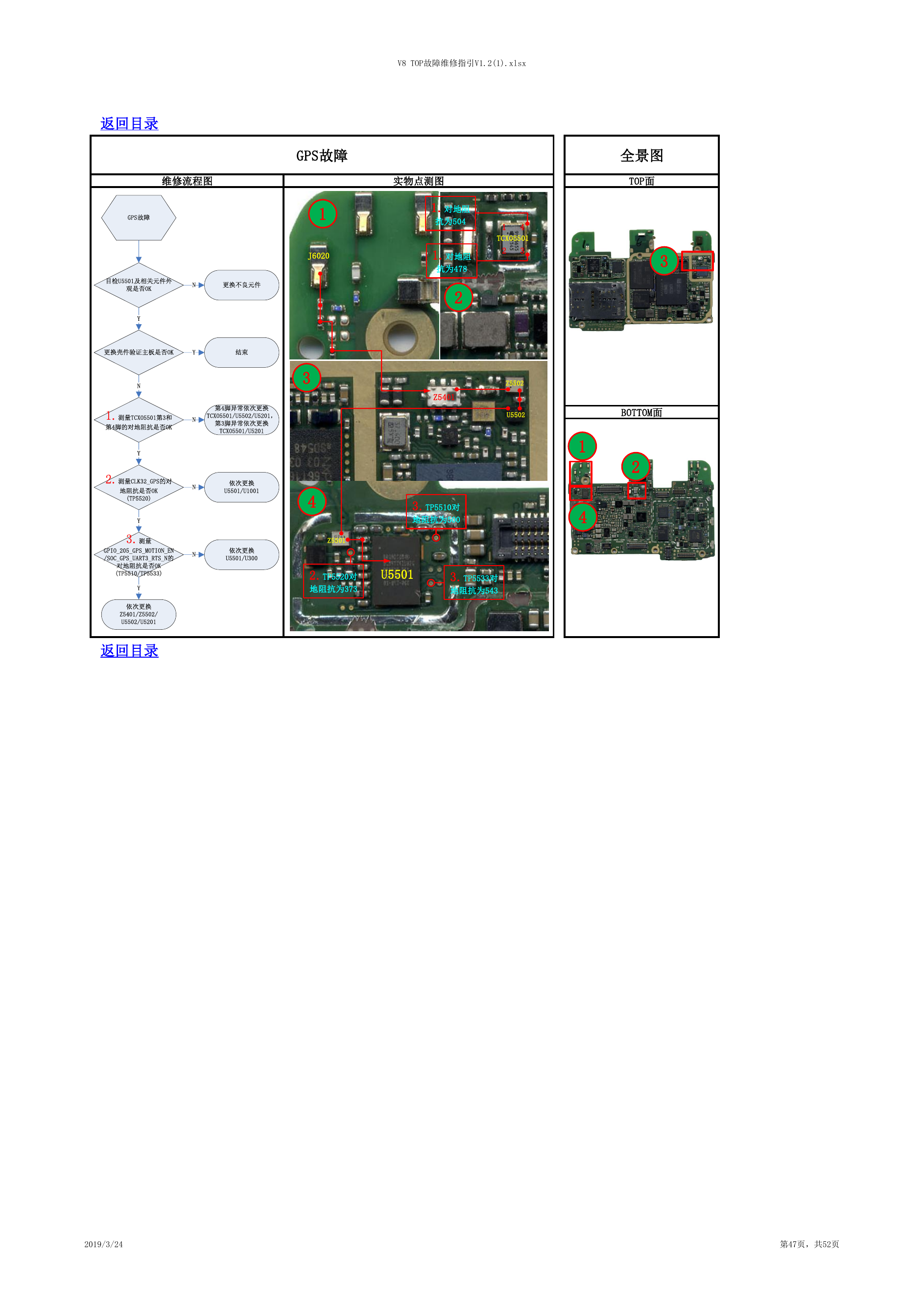

V8 TOP故障维修指引V1.2(1).xlsx 返回目录 GPS故障 维修流程图 实物点测图 全景图 TOP面 1 J6020 3 1 4 TCX05501 2 3 1.对地阻 抗为504 1.对地阻 抗为478 2 Z5401 Z5502 U5502 4 Z5501 3.TP5510对 地阻抗为500 2.TP5520对 地阻抗为373 U5501 3.TP5533对 地阻抗为543 3 BOTTOM面 2 1 4 返回目录 2019/3/24 第47页，共52页 GPS故障目检U5501及相关元件外观是否OK更换不良元件NYYNNY更换壳件验证主板是否OK1.测量TCXO5501第3和第4脚的对地阻抗是否OK结束第4脚异常依次更换TCXO5501/U5502/U5201，第3脚异常依次更换TCXO5501/U52012.测量CLK32_GPS的对地阻抗是否OK(TP5520)N依次更换U5501/U1001Y3.测量GPIO_205_GPS_MOTION_EN/SOC_GPS_UART3_RTS_N的对地阻抗是否OK(TP5510/TP5533)依次更换U5501/U300依次更换Z5401/Z5502/U5502/U5201YN
