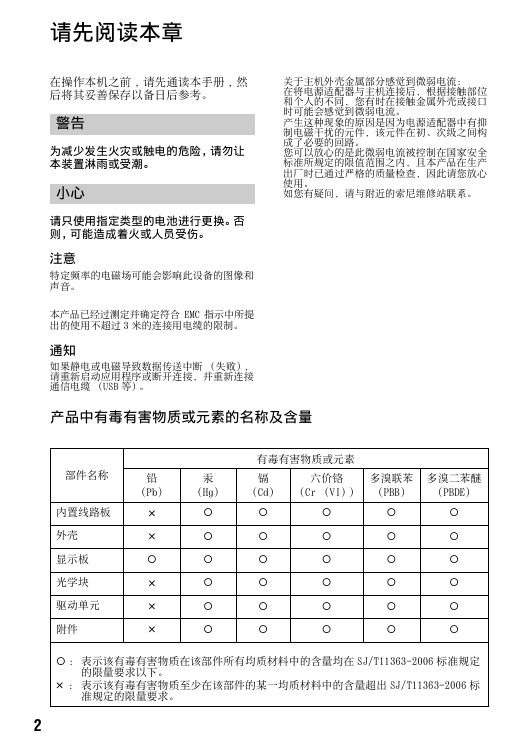

关于主机外壳金属部分感觉到微弱电流：在将电源适配器与主机连接后，根据接触部位和个人的不同，您有时在接触金属外壳或接口时可能会感觉到微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放心的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出厂时已通过严格的质量检查，因此请您放心使用。如您有疑问，请与附近的索尼维修站联系。请先阅读本章在操作本机之前 , 请先通读本手册 , 然后将其妥善保存以备日后参考。警告为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。小心请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。注意特定频率的电磁场可能会影响此设备的图像和声音。本产品已经过测定并确定符合 EMC 指示中所提出的使用不超过 3 米的连接用电缆的限制。通知如果静电或电磁导致数据传送中断（失败），请重新启动应用程序或断开连接，并重新连接通信电缆（USB 等）。产品中有毒有害物质或元素的名称及含量部件名称内置线路板外壳显示板光学块驱动单元附件有毒有害物质或元素铅汞镉六价铬（Pb）（Hg）（Cd）（Cr （VI））多溴联苯（PBB）多溴二苯醚（PBDE） × × × × × ：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定 × ：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标的限量要求以下。准规定的限量要求。 2

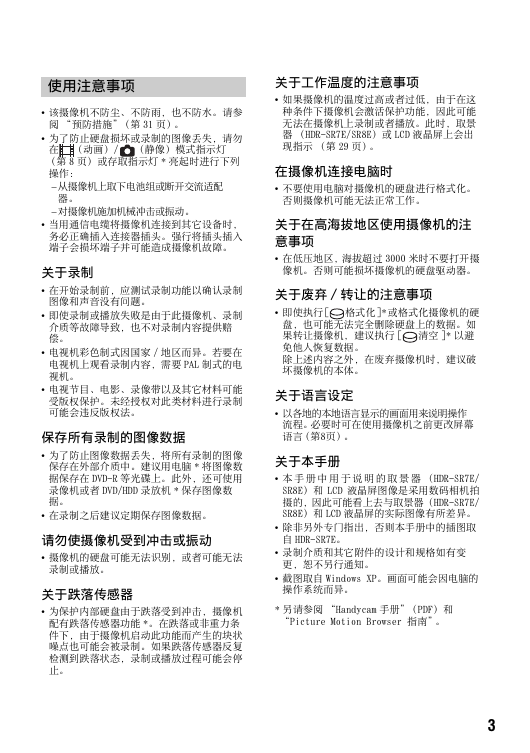

使用注意事项 • 该摄像机不防尘、不防雨，也不防水。请参阅 “预防措施”（第 31 页）。为了防止硬盘损坏或录制的图像丢失，请勿在（动画）/ （静像）模式指示灯（第 8 页）或存取指示灯 * 亮起时进行下列操作： – 从摄像机上取下电池组或断开交流适配器。 – 对摄像机施加机械冲击或振动。当用通信电缆将摄像机连接到其它设备时，务必正确插入连接器插头。强行将插头插入端子会损坏端子并可能造成摄像机故障。关于录制在开始录制前，应测试录制功能以确认录制图像和声音没有问题。即使录制或播放失败是由于此摄像机、录制介质等故障导致，也不对录制内容提供赔偿。电视机彩色制式因国家 / 地区而异。若要在电视机上观看录制内容，需要 PAL 制式的电视机。电视节目、电影、录像带以及其它材料可能受版权保护。未经授权对此类材料进行录制可能会违反版权法。保存所有录制的图像数据为了防止图像数据丢失，将所有录制的图像保存在外部介质中。建议用电脑 * 将图像数据保存在 DVD-R 等光碟上。此外，还可使用录像机或者 DVD/HDD 录放机 * 保存图像数据。在录制之后建议定期保存图像数据。请勿使摄像机受到冲击或振动摄像机的硬盘可能无法识别，或者可能无法录制或播放。关于跌落传感器为保护内部硬盘由于跌落受到冲击，摄像机配有跌落传感器功能 *。在跌落或非重力条件下，由于摄像机启动此功能而产生的块状噪点也可能会被录制。如果跌落传感器反复检测到跌落状态，录制或播放过程可能会停止。关于工作温度的注意事项如果摄像机的温度过高或者过低，由于在这种条件下摄像机会激活保护功能，因此可能无法在摄像机上录制或者播放。此时，取景器（HDR-SR7E/SR8E）或 LCD 液晶屏上会出现指示（第 29 页）。在摄像机连接电脑时不要使用电脑对摄像机的硬盘进行格式化。否则摄像机可能无法正常工作。关于在高海拔地区使用摄像机的注意事项在低压地区，海拔超过 3000 米时不要打开摄像机。否则可能损坏摄像机的硬盘驱动器。关于废弃 / 转让的注意事项即使执行 [ 格式化]*或格式化摄像机的硬盘，也可能无法完全删除硬盘上的数据。如果转让摄像机，建议执行 [ 清空 ]* 以避免他人恢复数据。除上述内容之外，在废弃摄像机时，建议破坏摄像机的本体。关于语言设定以各地的本地语言显示的画面用来说明操作流程。必要时可在使用摄像机之前更改屏幕语言（第8页）。关于本手册本手册中用于说明的取景器（HDR-SR7E/ SR8E）和 LCD 液晶屏图像是采用数码相机拍摄的，因此可能看上去与取景器（HDR-SR7E/ SR8E）和 LCD 液晶屏的实际图像有所差异。除非另外专门指出，否则本手册中的插图取自 HDR-SR7E。录制介质和其它附件的设计和规格如有变更，恕不另行通知。截图取自 Windows XP。画面可能会因电脑的操作系统而异。 * 另请参阅 “Handycam 手册”（PDF）和 “Picture Motion Browser 指南”。 3

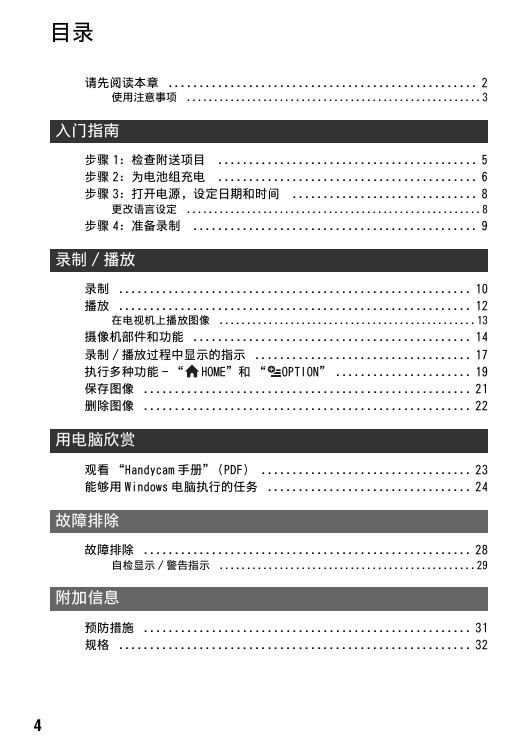

目录请先阅读本章 .................................................. 2 使用注意事项 ...................................................... 3 入门指南步骤 1：检查附送项目 .......................................... 5 步骤 2：为电池组充电 .......................................... 6 步骤 3：打开电源，设定日期和时间 .............................. 8 更改语言设定 ...................................................... 8 步骤 4：准备录制 .............................................. 9 录制 / 播放录制 ......................................................... 10 播放 ......................................................... 12 在电视机上播放图像 ............................................... 13 摄像机部件和功能 ............................................. 14 录制 / 播放过程中显示的指示 ................................... 17 执行多种功能 - “ HOME”和 “ OPTION” ...................... 19 保存图像 ..................................................... 21 删除图像 ..................................................... 22 用电脑欣赏观看 “Handycam 手册”（PDF） .................................. 23 能够用 Windows 电脑执行的任务 ................................. 24 故障排除故障排除 ..................................................... 28 自检显示 / 警告指示 ............................................... 29 附加信息预防措施 ..................................................... 31 规格 ......................................................... 32 4

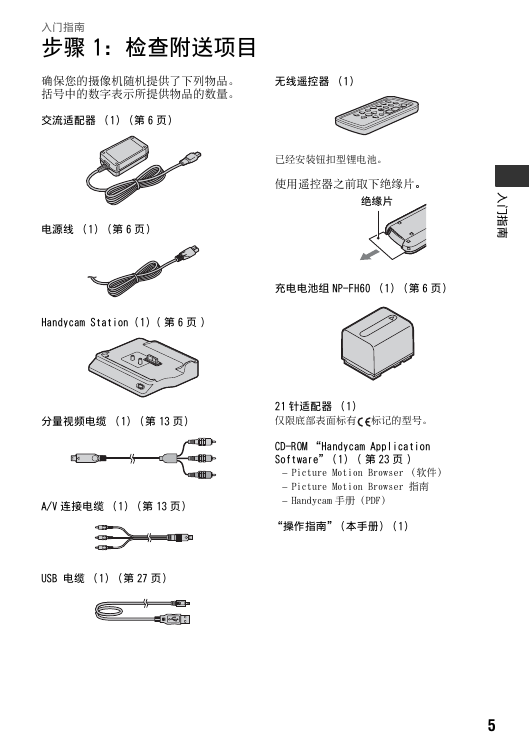

入门指南步骤 1：检查附送项目确保您的摄像机随机提供了下列物品。括号中的数字表示所提供物品的数量。无线遥控器（1）交流适配器（1）（第 6 页）已经安装钮扣型锂电池。使用遥控器之前取下绝缘片。绝缘片充电电池组 NP-FH60 （1）（第 6 页） 21 针适配器（1）仅限底部表面标有标记的型号。 CD-ROM “Handycam Application Software”（1） ( 第 23 页 ) – Picture Motion Browser （软件） – Picture Motion Browser 指南 – Handycam 手册 (PDF) “操作指南”（本手册）（1）电源线（1）（第 6 页） Handycam Station (1) ( 第 6 页 ) 分量视频电缆（1）（第 13 页） A/V 连接电缆（1）（第 13 页） USB 电缆（1）（第 27 页）入门指南 5

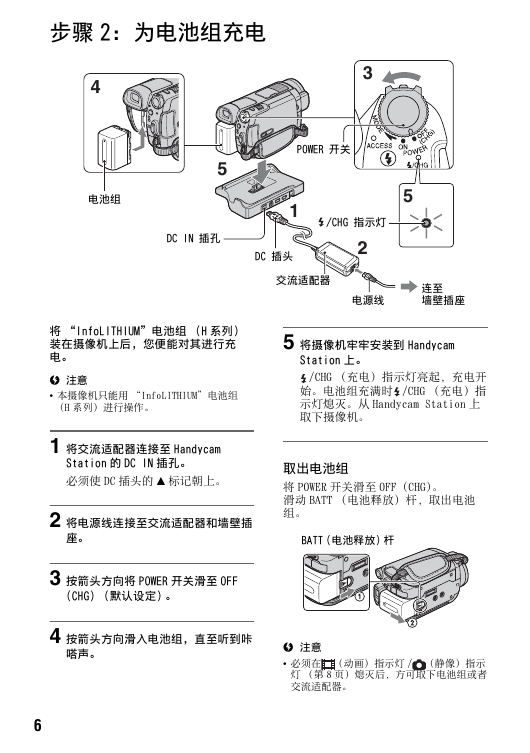

步骤 2：为电池组充电 4 电池组 3 POWER 开关 5 DC IN 插孔 1 /CHG 指示灯 5 DC 插头交流适配器 2 电源线连至墙壁插座将 “InfoLITHIUM”电池组（H 系列）装在摄像机上后，您便能对其进行充电。 b 注意本摄像机只能用 “InfoLITHIUM”电池组（H 系列）进行操作。 1 将交流适配器连接至 Handycam Station 的 DC IN 插孔。必须使 DC 插头的 v 标记朝上。 2 将电源线连接至交流适配器和墙壁插座。 3 按箭头方向将 POWER 开关滑至 OFF (CHG) （默认设定）。 4 按箭头方向滑入电池组，直至听到咔嗒声。 5 将摄像机牢牢安装到 Handycam Station 上。 /CHG （充电）指示灯亮起，充电开始。电池组充满时 /CHG （充电）指示灯熄灭。从 Handycam Station 上取下摄像机。取出电池组将 POWER 开关滑至 OFF (CHG)。滑动 BATT （电池释放）杆，取出电池组。 BATT（电池释放）杆 b 注意必须在（动画）指示灯 / （静像）指示灯（第 8 页）熄灭后，方可取下电池组或者交流适配器。 6

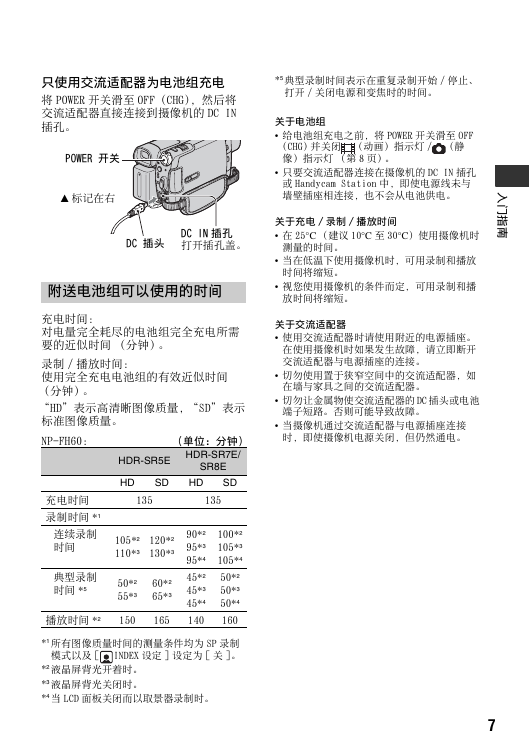

入门指南 *5 典型录制时间表示在重复录制开始 / 停止、打开 / 关闭电源和变焦时的时间。关于电池组给电池组充电之前，将 POWER 开关滑至 OFF (CHG) 并关闭（动画）指示灯 / （静像）指示灯（第 8 页）。只要交流适配器连接在摄像机的 DC IN 插孔或 Handycam Station 中，即使电源线未与墙壁插座相连接，也不会从电池供电。关于充电 / 录制 / 播放时间在 25°C （建议 10°C 至 30°C）使用摄像机时测量的时间。当在低温下使用摄像机时，可用录制和播放时间将缩短。视您使用摄像机的条件而定，可用录制和播放时间将缩短。关于交流适配器使用交流适配器时请使用附近的电源插座。在使用摄像机时如果发生故障，请立即断开交流适配器与电源插座的连接。切勿使用置于狭窄空间中的交流适配器，如在墙与家具之间的交流适配器。切勿让金属物使交流适配器的 DC 插头或电池端子短路。否则可能导致故障。当摄像机通过交流适配器与电源插座连接时，即使摄像机电源关闭，但仍然通电。只使用交流适配器为电池组充电将 POWER 开关滑至 OFF (CHG)，然后将交流适配器直接连接到摄像机的 DC IN 插孔。 POWER 开关 v 标记在右 DC 插头 DC IN 插孔打开插孔盖。附送电池组可以使用的时间充电时间：对电量完全耗尽的电池组完全充电所需要的近似时间（分钟）。录制 / 播放时间：使用完全充电电池组的有效近似时间（分钟）。 “HD”表示高清晰图像质量，“SD”表示标准图像质量。 HDR-SR5E （单位：分钟） HDR-SR7E/ SR8E HD SD HD SD 135 135 NP-FH60：充电时间录制时间 *1 连续录制时间典型录制时间 *5 105*2 110*3 120*2 130*3 50*2 55*3 60*2 65*3 90*2 95*3 95*4 45*2 45*3 45*4 140 100*2 105*3 105*4 50*2 50*3 50*4 160 播放时间 *2 150 165 *1 所有图像质量时间的测量条件均为 SP 录制 INDEX 设定 ] 设定为 [ 关 ]。模式以及 [ *2 液晶屏背光开着时。 *3 液晶屏背光关闭时。 *4 当 LCD 面板关闭而以取景器录制时。 7

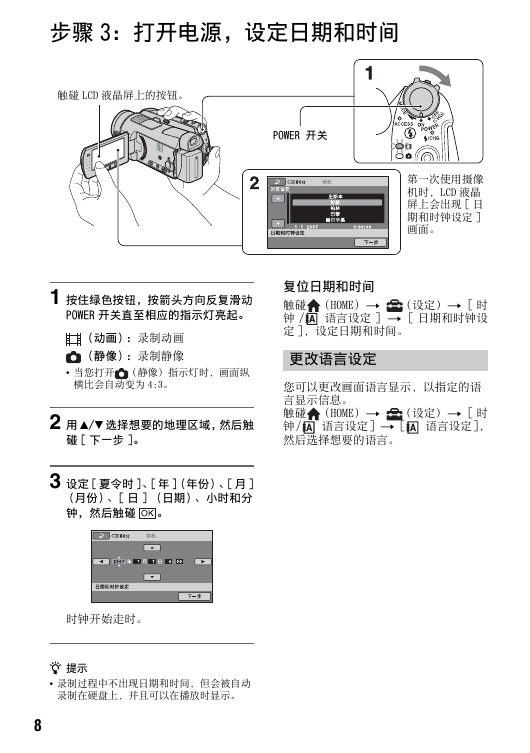

步骤 3：打开电源，设定日期和时间触碰 LCD 液晶屏上的按钮。 1 POWER 开关第一次使用摄像机时，LCD 液晶屏上会出现 [ 日期和时钟设定 ] 画面。复位日期和时间触碰（HOME） t （设定）t [ 时钟 / 语言设定 ] t [ 日期和时钟设定 ]，设定日期和时间。更改语言设定您可以更改画面语言显示，以指定的语言显示信息。触碰（HOME）t （设定）t [ 时钟 / 语言设定 ] t [ 语言设定 ]，然后选择想要的语言。 1 按住绿色按钮，按箭头方向反复滑动 POWER 开关直至相应的指示灯亮起。（动画）：录制动画（静像）：录制静像当您打开（静像）指示灯时，画面纵横比会自动变为 4:3。 2 用 v/V 选择想要的地理区域，然后触碰 [ 下一步 ]。 3 设定 [ 夏令时 ]、[ 年 ]（年份）、[ 月 ] （月份）、[ 日 ] （日期）、小时和分钟，然后触碰。时钟开始走时。 z 提示录制过程中不出现日期和时间，但会被自动录制在硬盘上，并且可以在播放时显示。 8
