SONY索尼数码摄像机-HDR-SR5E(Handycam 手册)说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：5.38M 资料格式：pdf 举报版权申诉

第1页 / 共110页

第2页 / 共110页

第3页 / 共110页

第4页 / 共110页

第5页 / 共110页

第6页 / 共110页

第7页 / 共110页

第8页 / 共110页

操作摄像机前请先阅读此手册

关于使用硬盘Handycam的注意事项

对象示例和解决办法

享受摄像机带来的乐趣

操作流程

“HOME”和“OPTION” - 使用两种类型的菜单

入门指南

步骤1：检查附送项目

步骤2：为电池组充电

步骤3：打开电源，设定日期和时间

更改语言设定

步骤4：录制前调整设置

录制/播放

轻松录制和播放（Easy Handycam操作）

录制

变焦

录制更具现场效果的声音（5.1声道环绕录制）

使用闪光灯

动画录制过程中记录高质量静像（Dual Rec）

在“Memory Stick Duo”上录制静像

在黑暗场所录制（NightShot）

调节背光对象的曝光

以镜像模式录制

将快速动作录制成慢动作（平稳缓慢拍摄）

用CAM CTRL拨盘手动控制图像设定（HDR-SR7E/SR8E）

播放

从人脸图像播放（[人脸索引]）

使用PB变焦

按照日期搜索所需的图像（日期索引）

播放一连串静像（幻灯片放映）

在电视机上播放图像

保存图像

编辑

（其它）类别

删除影像

分割动画

复制静像

创建播放列表

复制到录像机或DVD/HDD录放机

打印录制的图像（PictBridge兼容打印机）

使用录制介质

（管理HDD/存储器）类别

格式化硬盘或 “Memory Stick Duo”

检查硬盘信息

修复图像数据库文件

防止摄像机上的硬盘数据被恢复

自定义摄像机

HOME MENU（设定）类别的功能

使用HOME MENU

（设定）类别项目列表

摄像机动画设定（用于录制动画的项目）

摄像机照片设定（用于录制静像的项目）

观看图像设定（自定义显示的项目）

声音/显示设定（调整声音和画面的项目）

输出设定（连接其它设备时的项目）

时钟/语言设定（设定时钟和语言的项目）

常规设定（其它设定项目）

使用OPTION MENU启用功能

使用OPTION MENU

OPTION MENU的录制项目

OPTION MENU的观看项目

OPTION MENU设定的功能

故障排除

警告指示和信息

附加信息

海外使用本摄像机

关于摄像机硬盘/文件夹结构的文件

保养和预防措施

关于AVCHD格式

关于“Memory Stick”

关于“InfoLITHIUM”电池组

关于 x.v.Color

关于摄像机的操作

快速参考

识别部件和控制器

录制/播放过程中显示的指示

术语

索引

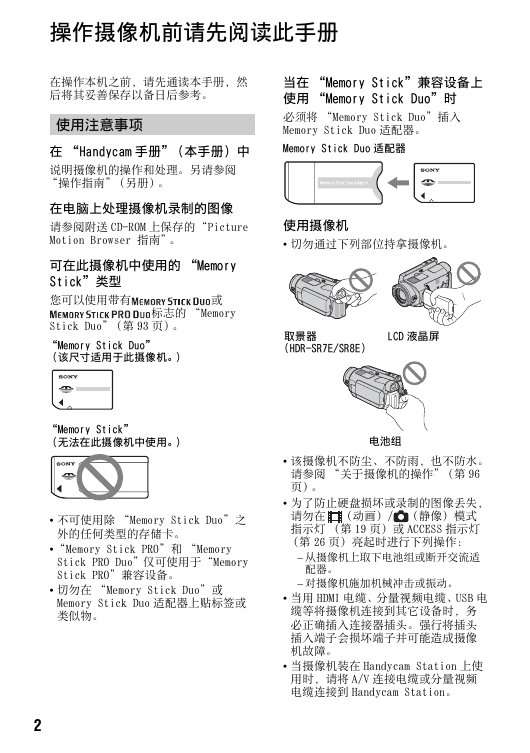

操作摄像机前请先阅读此手册在操作本机之前，请先通读本手册，然后将其妥善保存以备日后参考。使用注意事项在 “Handycam 手册”（本手册）中说明摄像机的操作和处理。另请参阅 “操作指南”（另册）。在电脑上处理摄像机录制的图像请参阅附送 CD-ROM 上保存的“Picture Motion Browser 指南”。可在此摄像机中使用的 “Memory Stick”类型您可以使用带有或标志的 “Memory Stick Duo”（第 93 页）。 “Memory Stick Duo” （该尺寸适用于此摄像机。） “Memory Stick” （无法在此摄像机中使用。） • 不可使用除 “Memory Stick Duo”之外的任何类型的存储卡。 “Memory Stick PRO”和 “Memory Stick PRO Duo”仅可使用于“Memory Stick PRO”兼容设备。切勿在 “Memory Stick Duo”或 Memory Stick Duo 适配器上贴标签或类似物。 2 当在 “Memory Stick”兼容设备上使用 “Memory Stick Duo”时必须将 “Memory Stick Duo”插入 Memory Stick Duo 适配器。 Memory Stick Duo 适配器使用摄像机切勿通过下列部位持拿摄像机。取景器 (HDR-SR7E/SR8E) LCD 液晶屏电池组该摄像机不防尘、不防雨，也不防水。请参阅 “关于摄像机的操作”（第 96 页）。为了防止硬盘损坏或录制的图像丢失，请勿在（动画）/ （静像）模式指示灯（第 19 页）或 ACCESS 指示灯（第 26 页）亮起时进行下列操作： – 从摄像机上取下电池组或断开交流适配器。 – 对摄像机施加机械冲击或振动。当用 HDMI 电缆、分量视频电缆、USB 电缆等将摄像机连接到其它设备时，务必正确插入连接器插头。强行将插头插入端子会损坏端子并可能造成摄像机故障。当摄像机装在 Handycam Station 上使用时，请将 A/V 连接电缆或分量视频电缆连接到 Handycam Station。

同时握住Handycam Station和DC插头，将交流适配器从 Handycam Station 上断开。将摄像机插入 Handycam Station 或从中取出时，必须将 POWER 开关滑至 OFF (CHG)。关于菜单项目、LCD 面板、取景器（HDR-SR7E/SR8E）和镜头以灰色显示的菜单项目在当前录制或播放状态下为不可用。取景器（HDR-SR7E/SR8E）和 LCD 液晶屏是采用极高的精密技术制造的，可以有效使用的像素超过 99.99%。但有时可能会有一些小黑点和 / 或亮点（白、红、蓝或绿点）一直出现在取景器（HDR-SR7E/SR8E）和 LCD 液晶屏上。这些点为制造过程的正常结果，因此不会在任何方面影响录制。黑点白点、红点、蓝点或绿点 LCD 液晶屏、取景器（HDR-SR7E/ SR8E）或镜头长时间受到直射阳光照射可能会造成故障。请勿对着太阳拍摄。否则可能导致摄像机故障。仅可在弱光条件下，如黄昏时拍摄太阳图像。关于更改语言设定以各地的本地语言显示的画面用来说明操作流程。必要时可在使用摄像机之前更改屏幕语言（第 20 页）。关于录制在开始录制前，应测试录制功能以确认录制图像和声音没有问题。即使录制或播放失败是由于此摄像机、存储介质等故障导致，也不对录制内容提供赔偿。电视机彩色制式因国家 / 地区而异。若要在电视机上观看录制内容，需要 PAL 制式的电视机。电视节目、电影、录像带以及其它材料可能受版权保护。未经授权对此类材料进行录制可能会违反版权法。关于本手册本手册中用于说明的取景器（HDR-SR7E/SR8E）和 LCD 液晶屏图像是采用数码相机拍摄的，因此可能在显示方面会有差异。本手册中的插图取自 HDR-SR7E。型号位于摄像机底部。录制介质和其它附件的设计和规格如有变更，恕不另行通知。关于 Carl Zeiss 镜头此摄像机配有 Carl Zeiss 镜头，该镜头由德国 Carl Zeiss 及 Sony Corporation 共同研制，可生成优质图像。它采用了 MTF 测量系统用于视频摄像机，并提供了典型 Carl Zeiss 镜头的质量。另外，本摄像机的镜头带有 T 涂层，可抑制干扰反射和忠实再现色彩。 MTF ＝ Modulation Transfer Function。该数值表示从物体进入镜头的光线量。 3

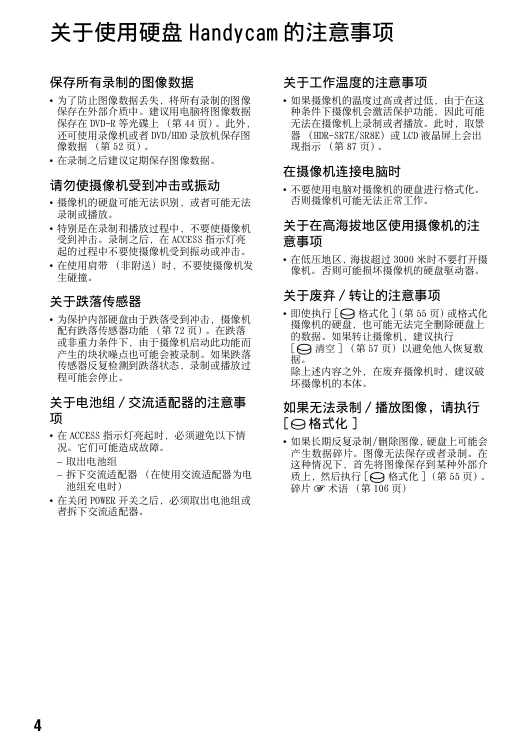

关于使用硬盘 Handycam 的注意事项保存所有录制的图像数据为了防止图像数据丢失，将所有录制的图像保存在外部介质中。建议用电脑将图像数据保存在 DVD-R 等光碟上（第 44 页）。此外，还可使用录像机或者 DVD/HDD 录放机保存图像数据（第 52 页）。在录制之后建议定期保存图像数据。请勿使摄像机受到冲击或振动摄像机的硬盘可能无法识别，或者可能无法录制或播放。特别是在录制和播放过程中，不要使摄像机受到冲击。录制之后，在 ACCESS 指示灯亮起的过程中不要使摄像机受到振动或冲击。在使用肩带（非附送）时，不要使摄像机发生碰撞。关于跌落传感器为保护内部硬盘由于跌落受到冲击，摄像机配有跌落传感器功能（第 72 页）。在跌落或非重力条件下，由于摄像机启动此功能而产生的块状噪点也可能会被录制。如果跌落传感器反复检测到跌落状态，录制或播放过程可能会停止。关于电池组 / 交流适配器的注意事项在 ACCESS 指示灯亮起时，必须避免以下情况。它们可能造成故障。 – 取出电池组 – 拆下交流适配器（在使用交流适配器为电池组充电时）在关闭 POWER 开关之后，必须取出电池组或者拆下交流适配器。关于工作温度的注意事项如果摄像机的温度过高或者过低，由于在这种条件下摄像机会激活保护功能，因此可能无法在摄像机上录制或者播放。此时，取景器（HDR-SR7E/SR8E）或 LCD 液晶屏上会出现指示（第 87 页）。在摄像机连接电脑时不要使用电脑对摄像机的硬盘进行格式化。否则摄像机可能无法正常工作。关于在高海拔地区使用摄像机的注意事项在低压地区，海拔超过 3000 米时不要打开摄像机。否则可能损坏摄像机的硬盘驱动器。关于废弃 / 转让的注意事项即使执行 [ 格式化 ]（第 55 页）或格式化摄像机的硬盘，也可能无法完全删除硬盘上的数据。如果转让摄像机，建议执行 [ 清空 ] （第 57 页）以避免他人恢复数据。除上述内容之外，在废弃摄像机时，建议破坏摄像机的本体。如果无法录制 / 播放图像，请执行 [ 格式化 ] 如果长期反复录制/删除图像，硬盘上可能会产生数据碎片。图像无法保存或者录制。在这种情况下，首先将图像保存到某种外部介质上，然后执行 [ 格式化 ]（第 55 页）。碎片 1 术语（第 106 页） 4

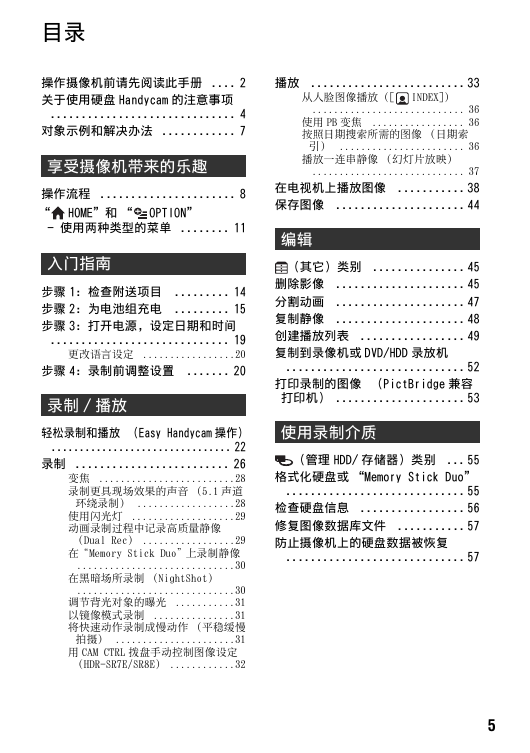

目录操作摄像机前请先阅读此手册 .... 2 关于使用硬盘 Handycam 的注意事项 .............................. 4 对象示例和解决办法 ............ 7 享受摄像机带来的乐趣操作流程 ...................... 8 “ HOME”和 “ OPTION” - 使用两种类型的菜单 ........ 11 入门指南步骤 1：检查附送项目 ......... 14 步骤 2：为电池组充电 ......... 15 步骤 3：打开电源，设定日期和时间 ............................. 19 更改语言设定 .................20 步骤 4：录制前调整设置 ....... 20 录制 / 播放轻松录制和播放（Easy Handycam 操作） ................................ 22 录制 ......................... 26 变焦 .........................28 录制更具现场效果的声音（5.1 声道环绕录制） ..................28 使用闪光灯 ...................29 动画录制过程中记录高质量静像（Dual Rec） .................29 在“Memory Stick Duo”上录制静像 .............................30 在黑暗场所录制（NightShot） .............................30 调节背光对象的曝光 ...........31 以镜像模式录制 ...............31 将快速动作录制成慢动作（平稳缓慢拍摄） ......................31 用 CAM CTRL 拨盘手动控制图像设定（HDR-SR7E/SR8E） ............32 播放 ......................... 33 从人脸图像播放 ([ INDEX]) ............................ 36 使用 PB 变焦 ................. 36 按照日期搜索所需的图像（日期索引） ....................... 36 播放一连串静像（幻灯片放映） ............................ 37 在电视机上播放图像 ........... 38 保存图像 ..................... 44 编辑（其它）类别 ............... 45 删除影像 ..................... 45 分割动画 ..................... 47 复制静像 ..................... 48 创建播放列表 ................. 49 复制到录像机或 DVD/HDD 录放机 ............................. 52 打印录制的图像（PictBridge 兼容打印机） ..................... 53 使用录制介质（管理 HDD/ 存储器）类别 ... 55 格式化硬盘或 “Memory Stick Duo” ............................. 55 检查硬盘信息 ................. 56 修复图像数据库文件 ........... 57 防止摄像机上的硬盘数据被恢复 ............................. 57 5

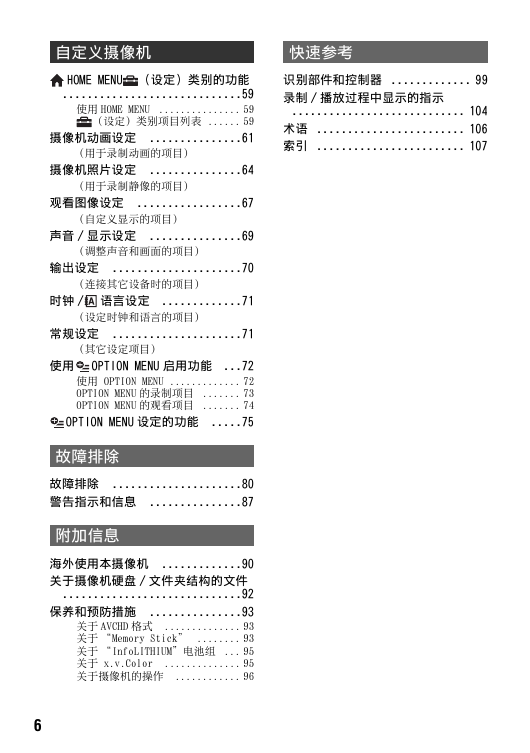

自定义摄像机快速参考识别部件和控制器 ............. 99 录制 / 播放过程中显示的指示 ............................ 104 术语 ........................ 106 索引 ........................ 107 HOME MENU （设定）类别的功能 .............................59 使用 HOME MENU ............... 59 （设定）类别项目列表 ...... 59 摄像机动画设定 ...............61 （用于录制动画的项目）摄像机照片设定 ...............64 （用于录制静像的项目）观看图像设定 .................67 （自定义显示的项目）声音 / 显示设定 ...............69 （调整声音和画面的项目）输出设定 .....................70 （连接其它设备时的项目）时钟 / 语言设定 .............71 （设定时钟和语言的项目）常规设定 .....................71 （其它设定项目）使用 OPTION MENU 启用功能 ...72 使用 OPTION MENU ............. 72 OPTION MENU 的录制项目 ....... 73 OPTION MENU 的观看项目 ....... 74 OPTION MENU 设定的功能 .....75 故障排除故障排除 .....................80 警告指示和信息 ...............87 附加信息海外使用本摄像机 .............90 关于摄像机硬盘 / 文件夹结构的文件 .............................92 保养和预防措施 ...............93 关于 AVCHD 格式 .............. 93 关于 “Memory Stick” ........ 93 关于 “InfoLITHIUM”电池组 ... 95 关于 x.v.Color .............. 95 关于摄像机的操作 ............ 96 6

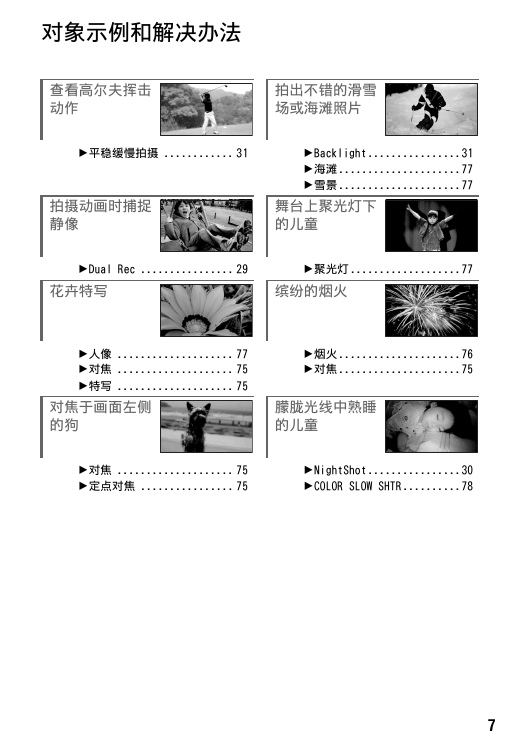

对象示例和解决办法查看高尔夫挥击动作拍出不错的滑雪场或海滩照片 B 平稳缓慢拍摄 ............ 31 B Backlight................ 31 B 海滩..................... 77 B 雪景..................... 77 拍摄动画时捕捉静像舞台上聚光灯下的儿童 B Dual Rec ................ 29 B 聚光灯................... 77 花卉特写缤纷的烟火 B 人像 .................... 77 B 对焦 .................... 75 B 特写 .................... 75 B 烟火..................... 76 B 对焦..................... 75 对焦于画面左侧的狗朦胧光线中熟睡的儿童 B 对焦 .................... 75 B 定点对焦 ................ 75 B NightShot................ 30 B COLOR SLOW SHTR.......... 78 7

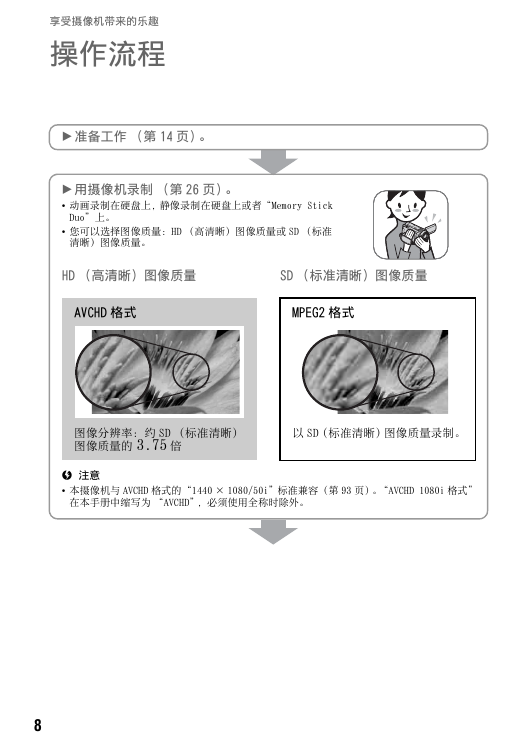

享受摄像机带来的乐趣操作流程 B 准备工作（第 14 页）。 B 用摄像机录制（第 26 页）。动画录制在硬盘上，静像录制在硬盘上或者“Memory Stick Duo”上。您可以选择图像质量：HD （高清晰）图像质量或 SD （标准清晰）图像质量。 HD （高清晰）图像质量 SD （标准清晰）图像质量 AVCHD 格式 MPEG2 格式图像分辨率：约 SD （标准清晰）图像质量的 3.75 倍以 SD（标准清晰）图像质量录制。 b 注意本摄像机与 AVCHD 格式的“1440 × 1080/50i”标准兼容（第 93 页）。“AVCHD 1080i 格式” 在本手册中缩写为 “AVCHD”，必须使用全称时除外。 8
