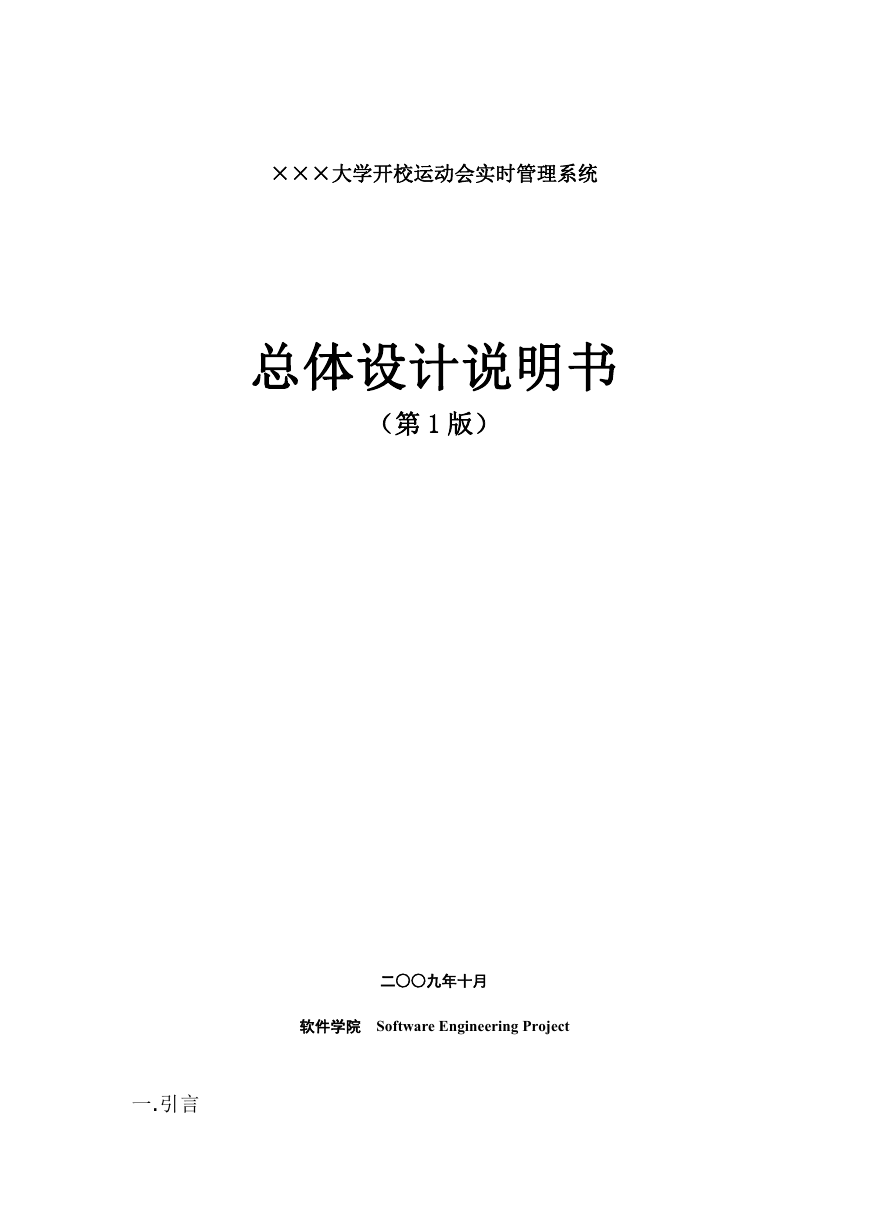

×××大学开校运动会实时管理系统总体设计说明书（第 1 版）二○○九年十月软件学院 Software Engineering Project 一.引言

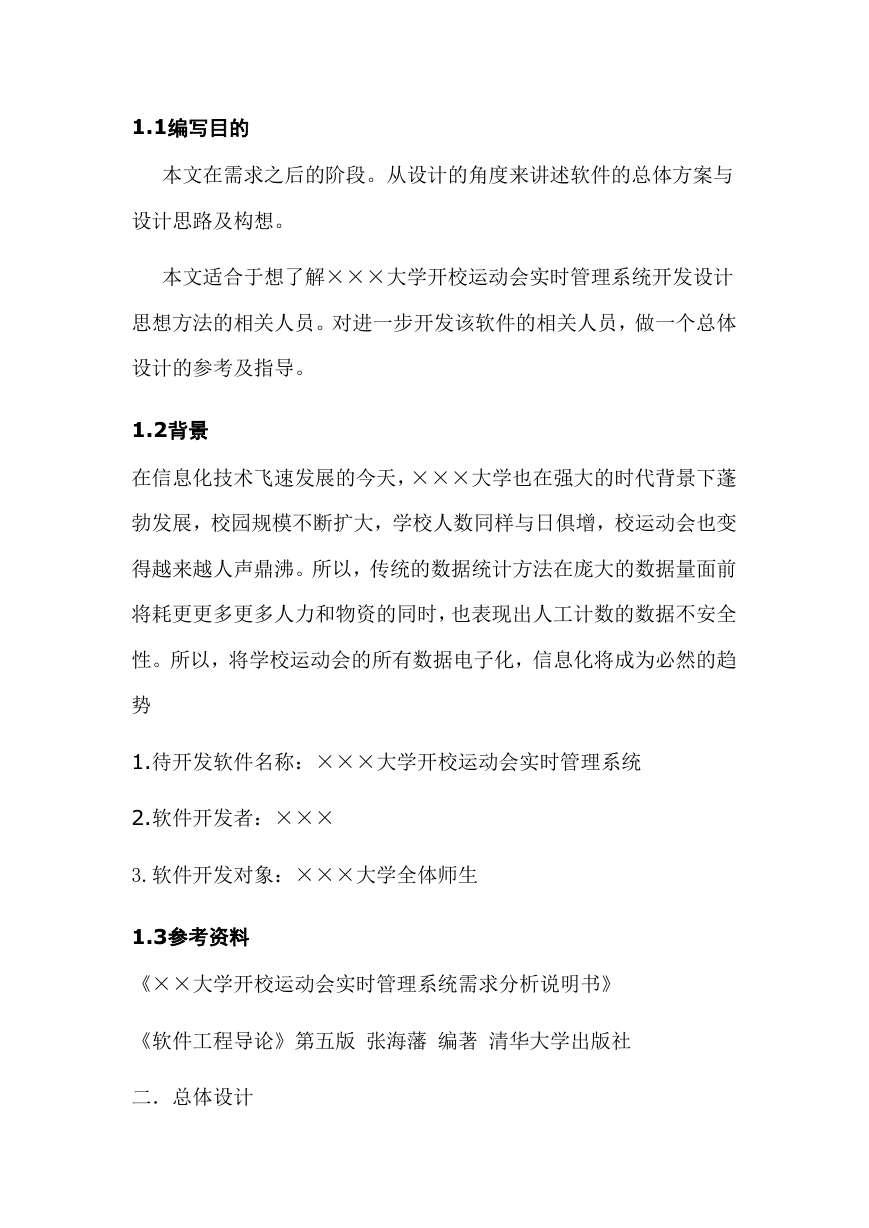

1.1编写目的本文在需求之后的阶段。从设计的角度来讲述软件的总体方案与设计思路及构想。本文适合于想了解×××大学开校运动会实时管理系统开发设计思想方法的相关人员。对进一步开发该软件的相关人员，做一个总体设计的参考及指导。 1.2背景在信息化技术飞速发展的今天，×××大学也在强大的时代背景下蓬勃发展，校园规模不断扩大，学校人数同样与日俱增，校运动会也变得越来越人声鼎沸。所以，传统的数据统计方法在庞大的数据量面前将耗更更多更多人力和物资的同时，也表现出人工计数的数据不安全性。所以，将学校运动会的所有数据电子化，信息化将成为必然的趋势 1.待开发软件名称：×××大学开校运动会实时管理系统 2.软件开发者：××× 3.软件开发对象：×××大学全体师生 1.3参考资料《××大学开校运动会实时管理系统需求分析说明书》《软件工程导论》第五版张海藩编著清华大学出版社二．总体设计

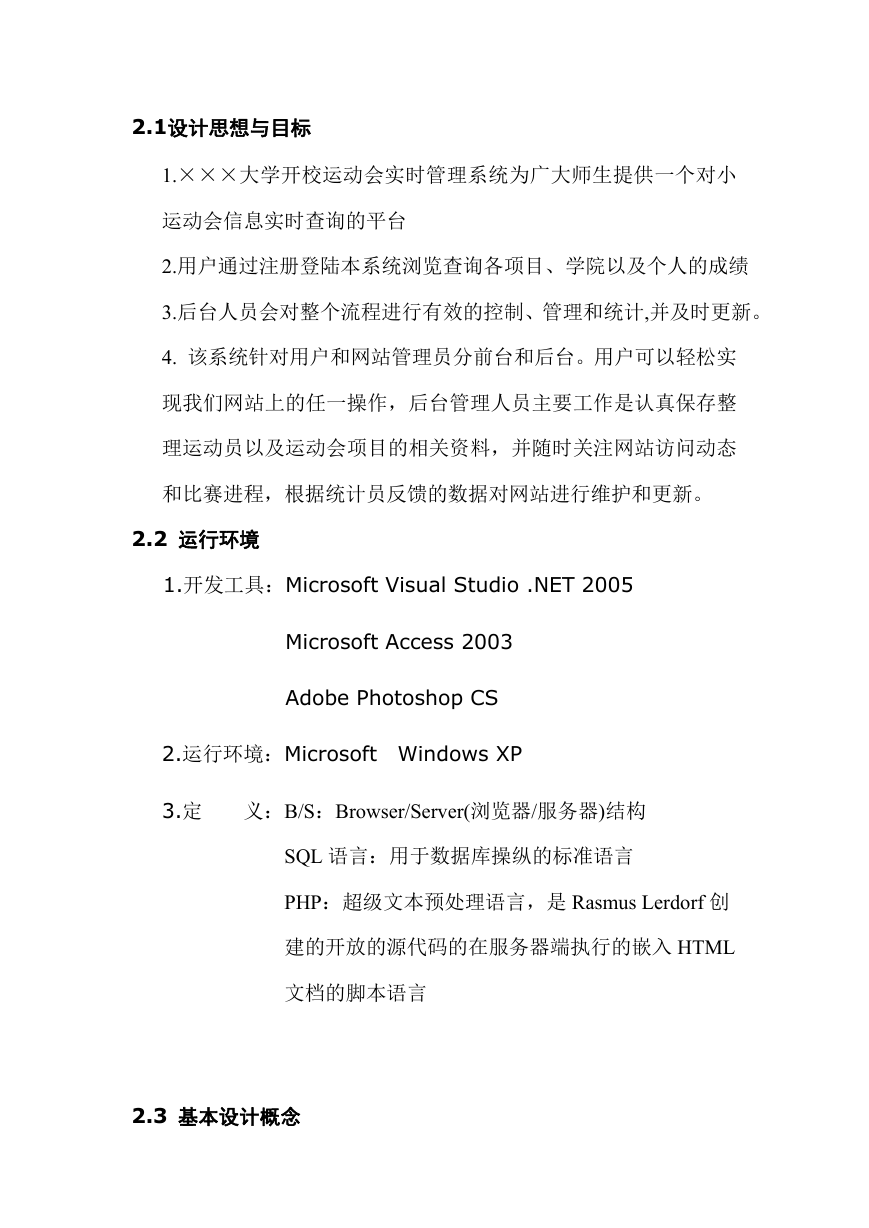

2.1设计思想与目标 1.×××大学开校运动会实时管理系统为广大师生提供一个对小运动会信息实时查询的平台 2.用户通过注册登陆本系统浏览查询各项目、学院以及个人的成绩 3.后台人员会对整个流程进行有效的控制、管理和统计,并及时更新。 4. 该系统针对用户和网站管理员分前台和后台。用户可以轻松实现我们网站上的任一操作，后台管理人员主要工作是认真保存整理运动员以及运动会项目的相关资料，并随时关注网站访问动态和比赛进程，根据统计员反馈的数据对网站进行维护和更新。 2.2 运行环境 1.开发工具：Microsoft Visual Studio .NET 2005 Microsoft Access 2003 Adobe Photoshop CS 2.运行环境：Microsoft Windows XP 3.定义：B/S：Browser/Server(浏览器/服务器)结构 SQL 语言：用于数据库操纵的标准语言 PHP：超级文本预处理语言，是 Rasmus Lerdorf 创建的开放的源代码的在服务器端执行的嵌入 HTML 文档的脚本语言 2.3 基本设计概念

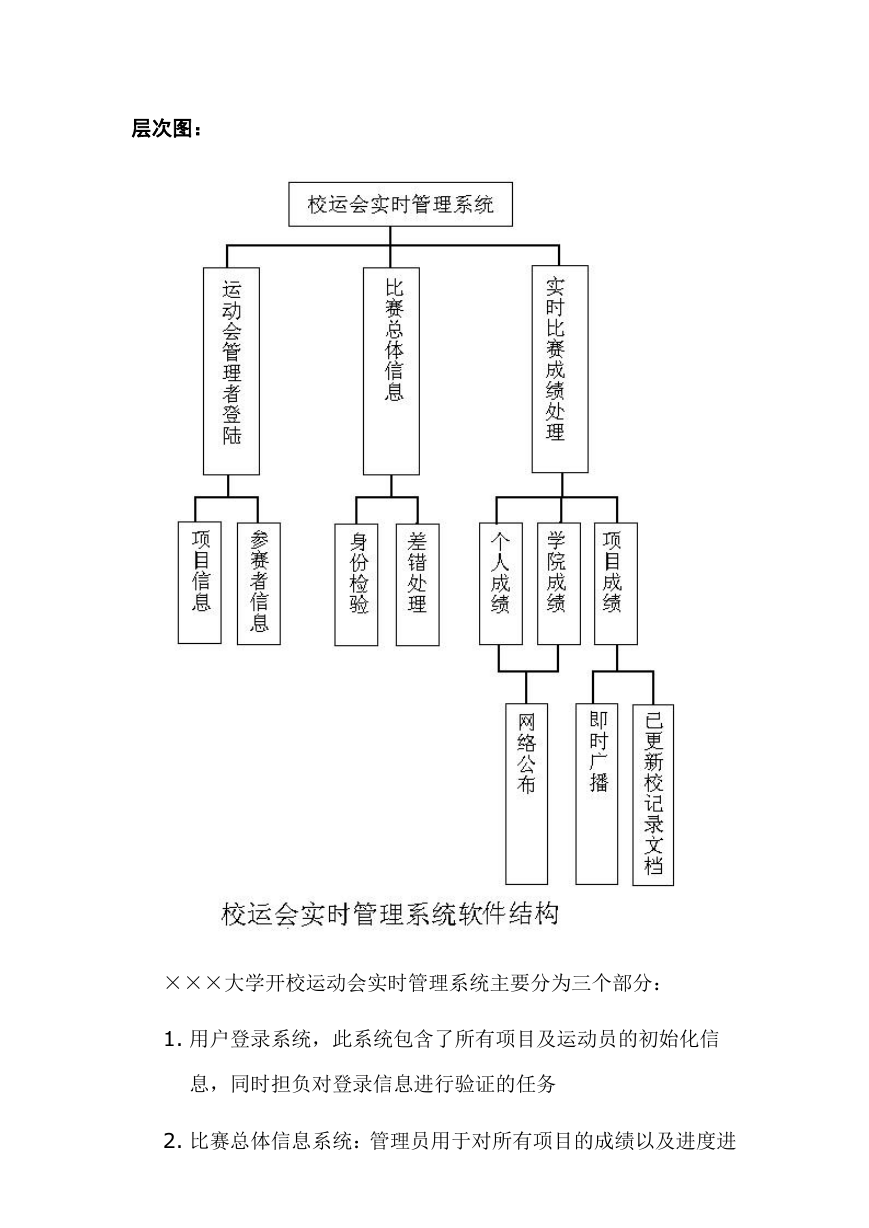

层次图： ×××大学开校运动会实时管理系统主要分为三个部分： 1. 用户登录系统，此系统包含了所有项目及运动员的初始化信息，同时担负对登录信息进行验证的任务 2. 比赛总体信息系统：管理员用于对所有项目的成绩以及进度进

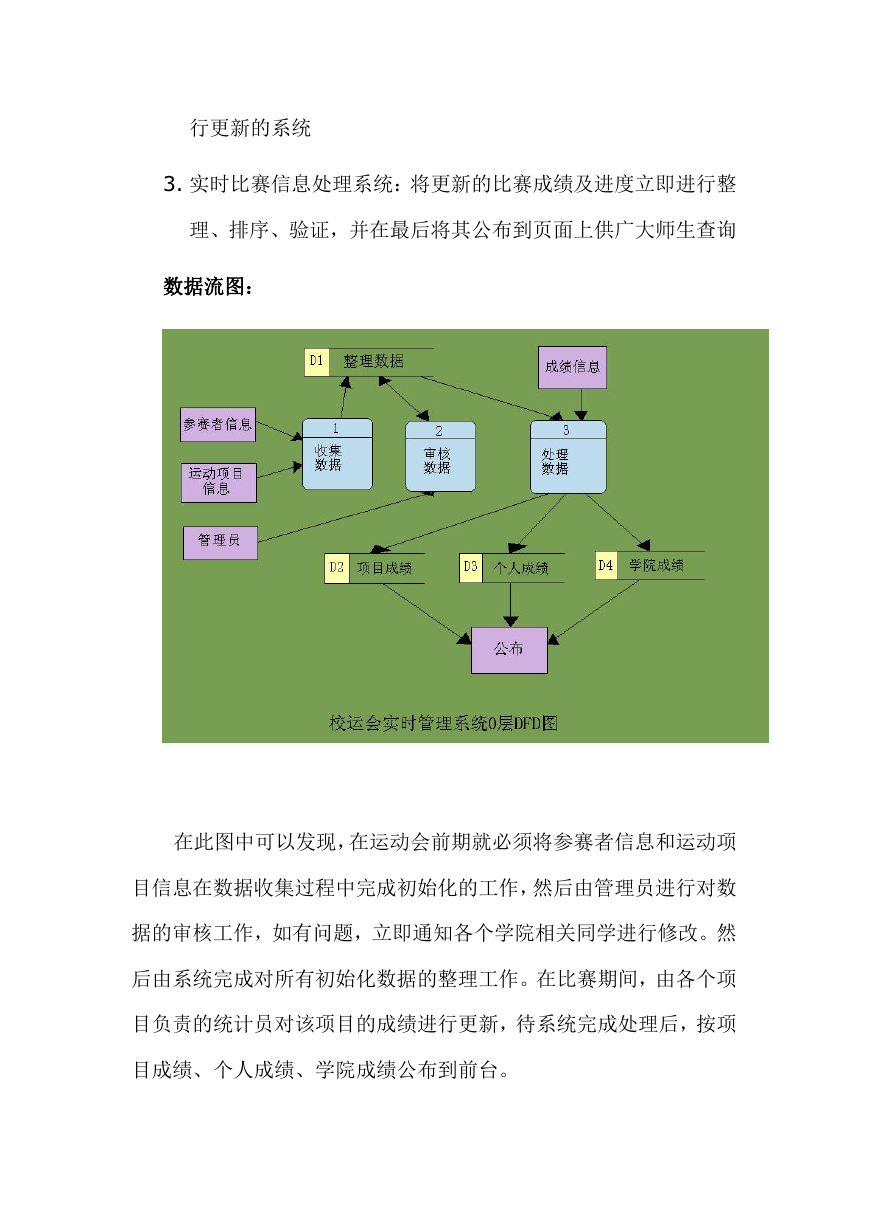

行更新的系统 3. 实时比赛信息处理系统：将更新的比赛成绩及进度立即进行整理、排序、验证，并在最后将其公布到页面上供广大师生查询数据流图：在此图中可以发现，在运动会前期就必须将参赛者信息和运动项目信息在数据收集过程中完成初始化的工作，然后由管理员进行对数据的审核工作，如有问题，立即通知各个学院相关同学进行修改。然后由系统完成对所有初始化数据的整理工作。在比赛期间，由各个项目负责的统计员对该项目的成绩进行更新，待系统完成处理后，按项目成绩、个人成绩、学院成绩公布到前台。

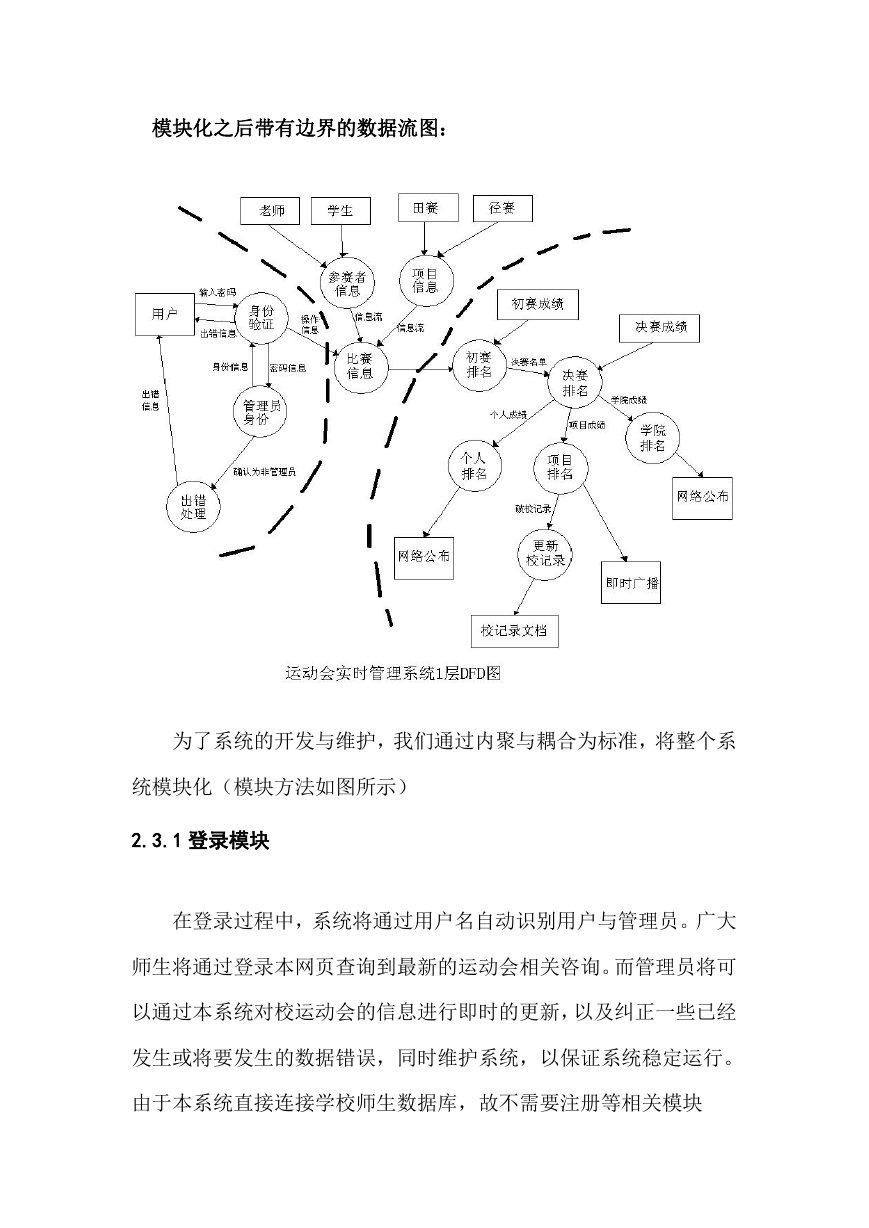

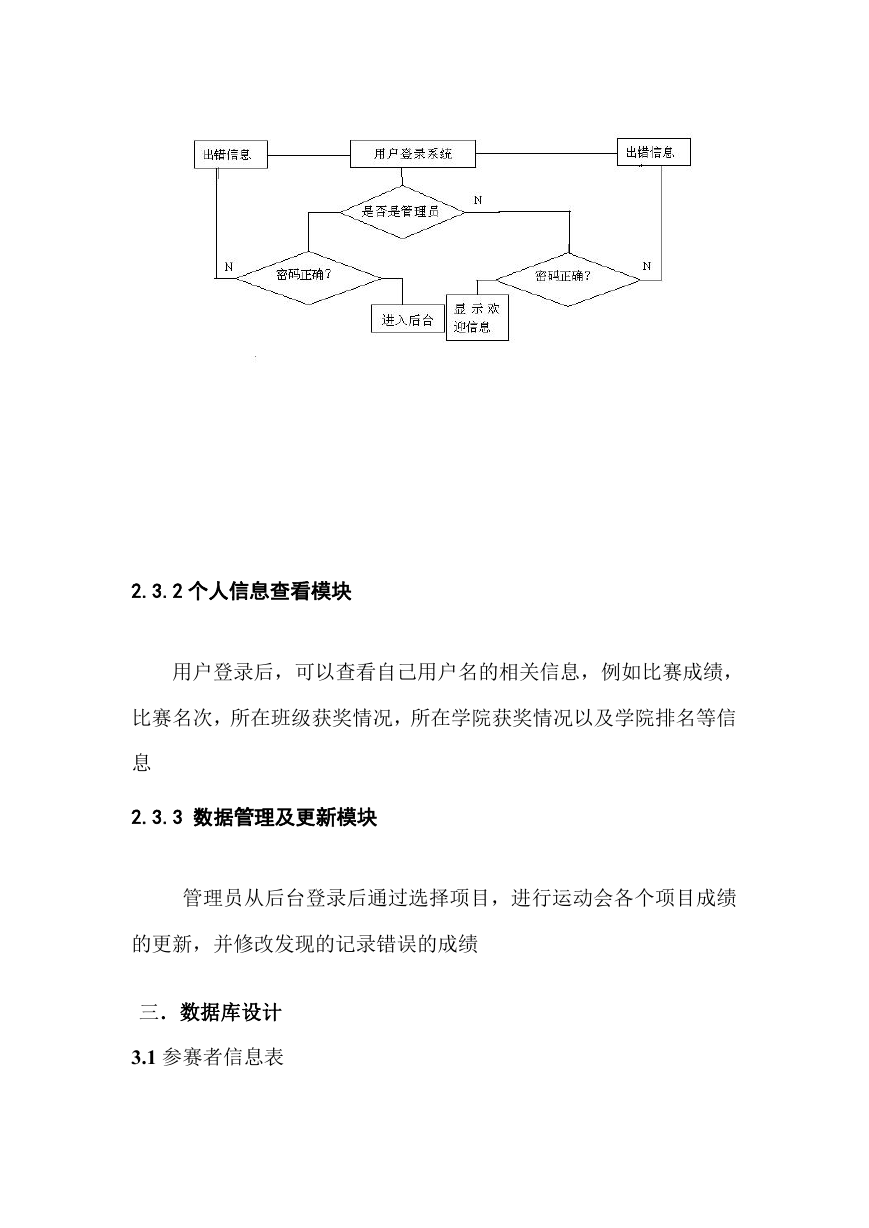

模块化之后带有边界的数据流图：为了系统的开发与维护，我们通过内聚与耦合为标准，将整个系统模块化（模块方法如图所示） 2.3.1 登录模块在登录过程中，系统将通过用户名自动识别用户与管理员。广大师生将通过登录本网页查询到最新的运动会相关咨询。而管理员将可以通过本系统对校运动会的信息进行即时的更新，以及纠正一些已经发生或将要发生的数据错误，同时维护系统，以保证系统稳定运行。由于本系统直接连接学校师生数据库，故不需要注册等相关模块

2.3.2 个人信息查看模块用户登录后，可以查看自己用户名的相关信息，例如比赛成绩，比赛名次，所在班级获奖情况，所在学院获奖情况以及学院排名等信息 2.3.3 数据管理及更新模块管理员从后台登录后通过选择项目，进行运动会各个项目成绩的更新，并修改发现的记录错误的成绩三．数据库设计 3.1 参赛者信息表

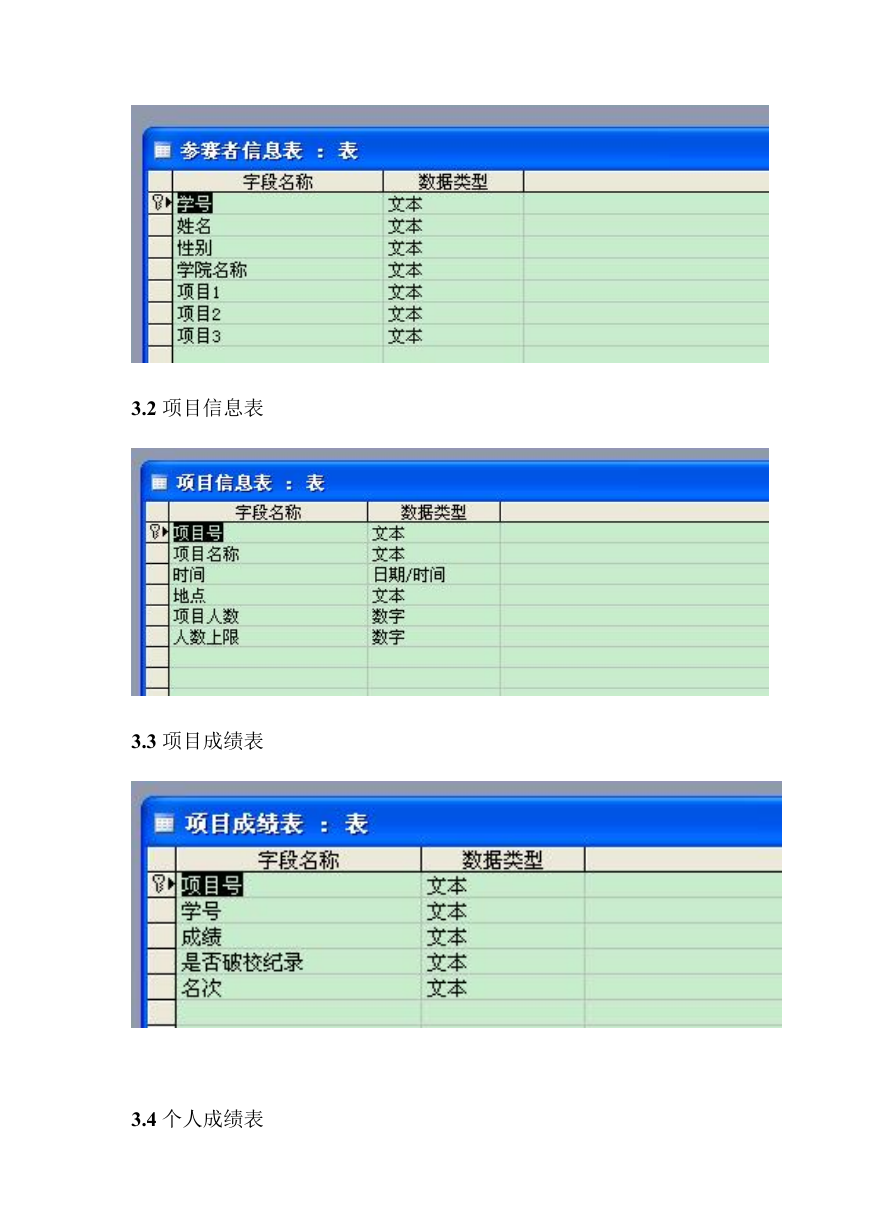

3.2 项目信息表 3.3 项目成绩表 3.4 个人成绩表
