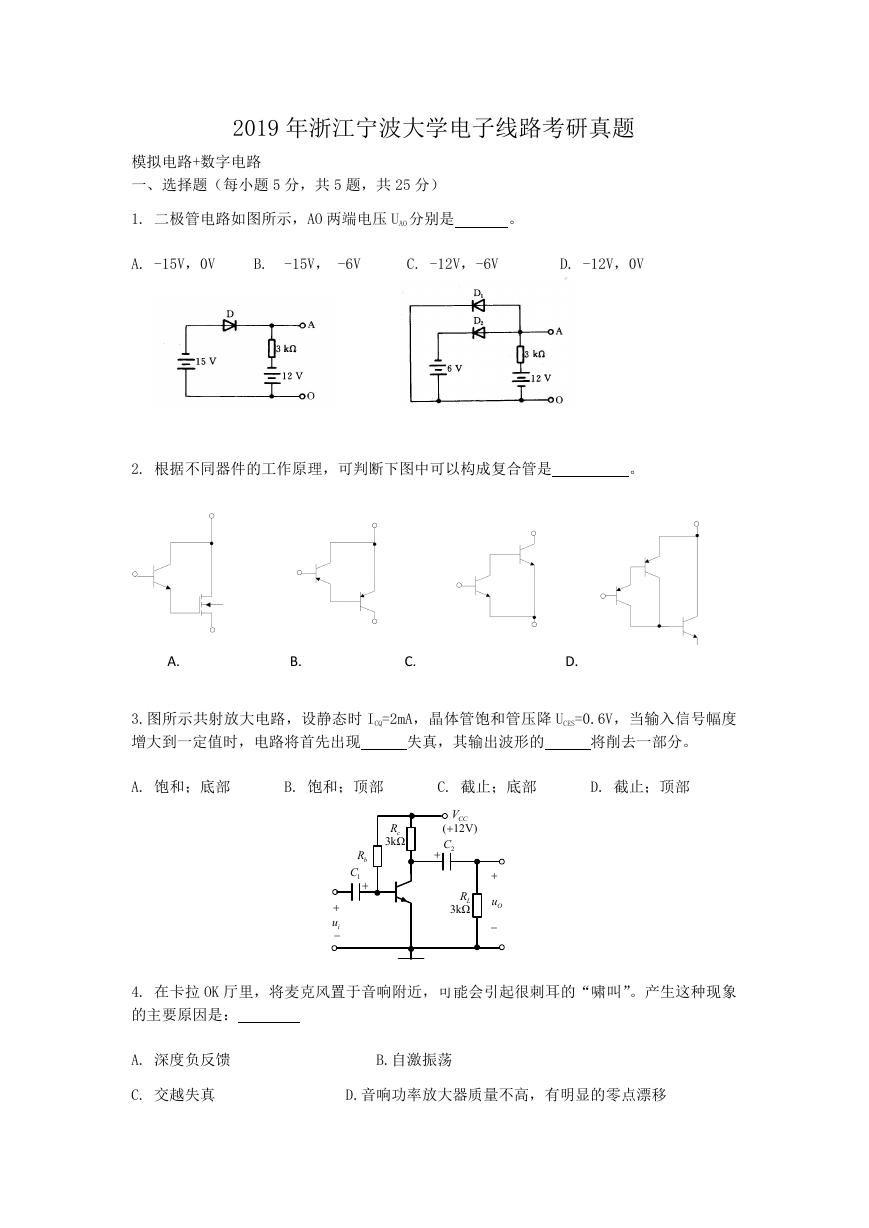

2019 年浙江宁波大学电子线路考研真题模拟电路+数字电路一、选择题（每小题 5 分，共 5 题，共 25 分） 1. 二极管电路如图所示，AO 两端电压 UAO 分别是。 A. -15V，0V B. -15V， -6V C. -12V，-6V D. -12V，0V 2. 根据不同器件的工作原理，可判断下图中可以构成复合管是。 A. B. C. D. 3.图所示共射放大电路，设静态时 ICQ=2mA，晶体管饱和管压降 UCES=0.6V，当输入信号幅度增大到一定值时，电路将首先出现失真，其输出波形的将削去一部分。 A. 饱和；底部 B. 饱和；顶部 C. 截止；底部 D. 截止；顶部 cR 3kΩ bR 1C   iu  CCV ( 12V)  2C  LR 3kΩ  Ou  图2 4. 在卡拉 OK 厅里，将麦克风置于音响附近，可能会引起很刺耳的“啸叫”。产生这种现象的主要原因是： A. 深度负反馈 B.自激振荡 C. 交越失真 D.音响功率放大器质量不高，有明显的零点漂移

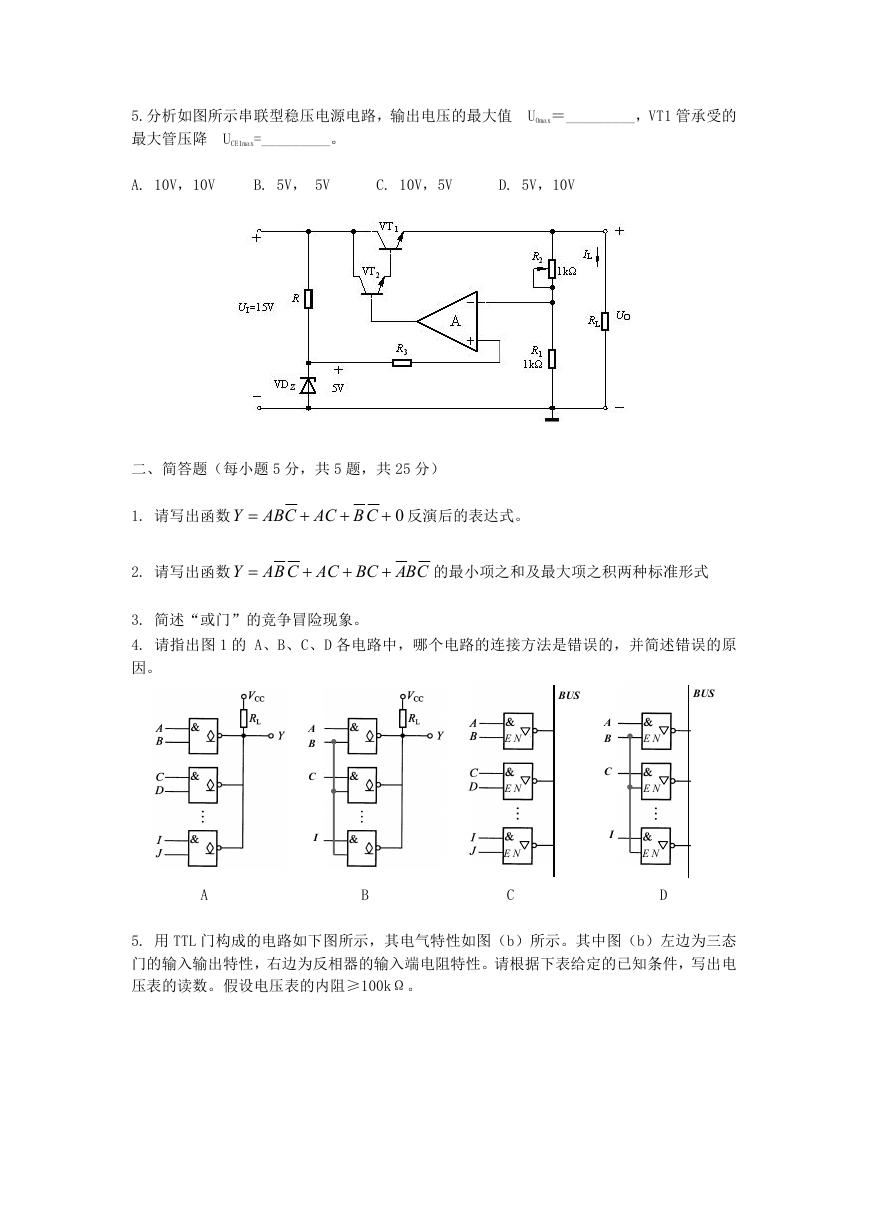

5.分析如图所示串联型稳压电源电路，输出电压的最大值 UOmax＝_________，VT1 管承受的最大管压降 UCE1max=_________。 A. 10V，10V B. 5V， 5V C. 10V，5V D. 5V，10V 二、简答题（每小题 5 分，共 5 题，共 25 分） 1. 请写出函数 Y ABC AC BC     反演后的表达式。 0 2. 请写出函数Y ABC AC BC ABC     的最小项之和及最大项之积两种标准形式 3. 简述“或门”的竞争冒险现象。 4. 请指出图 1 的 A、B、C、D 各电路中，哪个电路的连接方法是错误的，并简述错误的原因。 BUS BUS A B C I A B E N E N E N C A B C I E N E N E N D 5. 用 TTL 门构成的电路如下图所示，其电气特性如图（b）所示。其中图（b）左边为三态门的输入输出特性，右边为反相器的输入端电阻特性。请根据下表给定的已知条件，写出电压表的读数。假设电压表的内阻≥100kΩ。

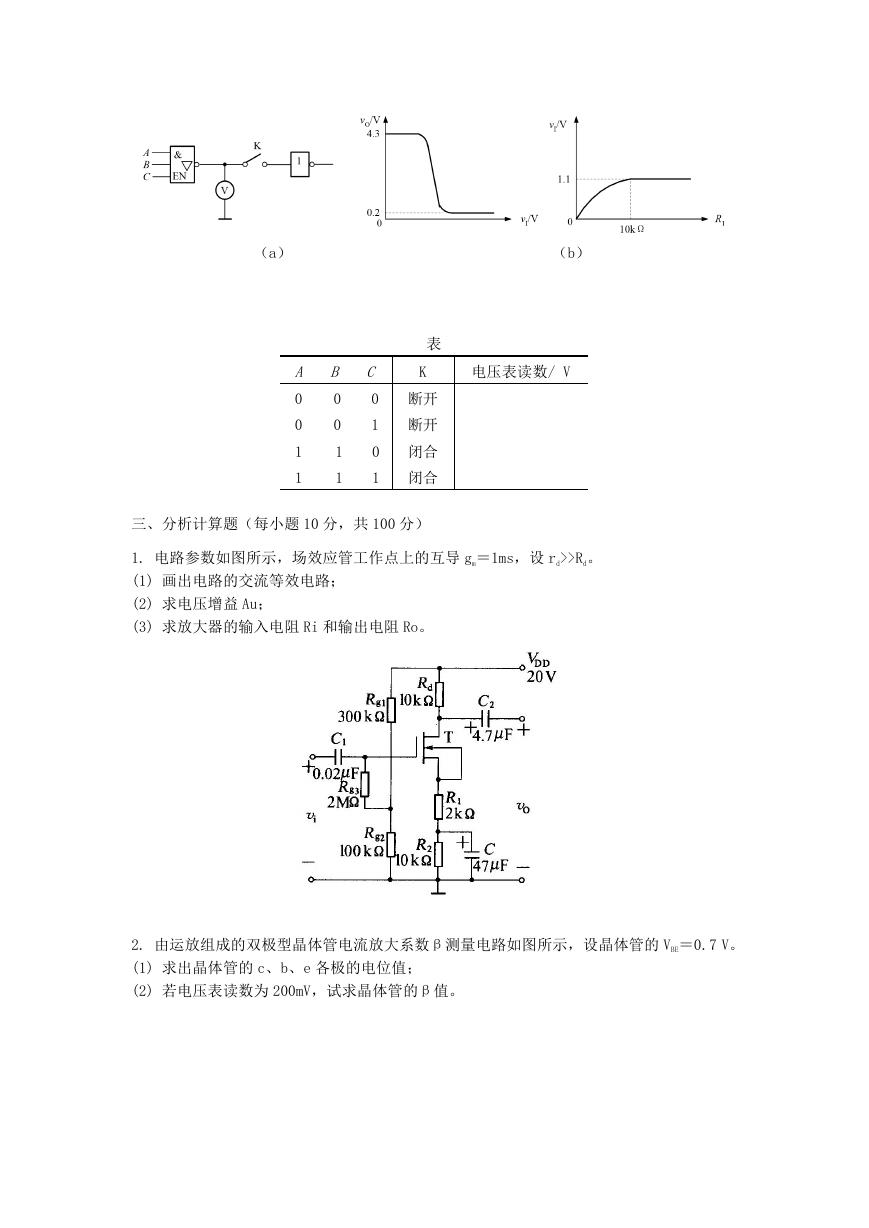

（a）（b）表 A B C K 电压表读数/ V 0 0 1 1 0 0 1 1 0 1 0 1 断开断开闭合闭合三、分析计算题（每小题 10 分，共 100 分） 1. 电路参数如图所示，场效应管工作点上的互导 gm＝1ms，设 rd>>Rd。 (1) 画出电路的交流等效电路； (2) 求电压增益 Au； (3) 求放大器的输入电阻 Ri 和输出电阻 Ro。 2. 由运放组成的双极型晶体管电流放大系数β测量电路如图所示，设晶体管的 VBE＝0.7 V。 (1) 求出晶体管的 c、b、e 各极的电位值； (2) 若电压表读数为 200mV，试求晶体管的β值。

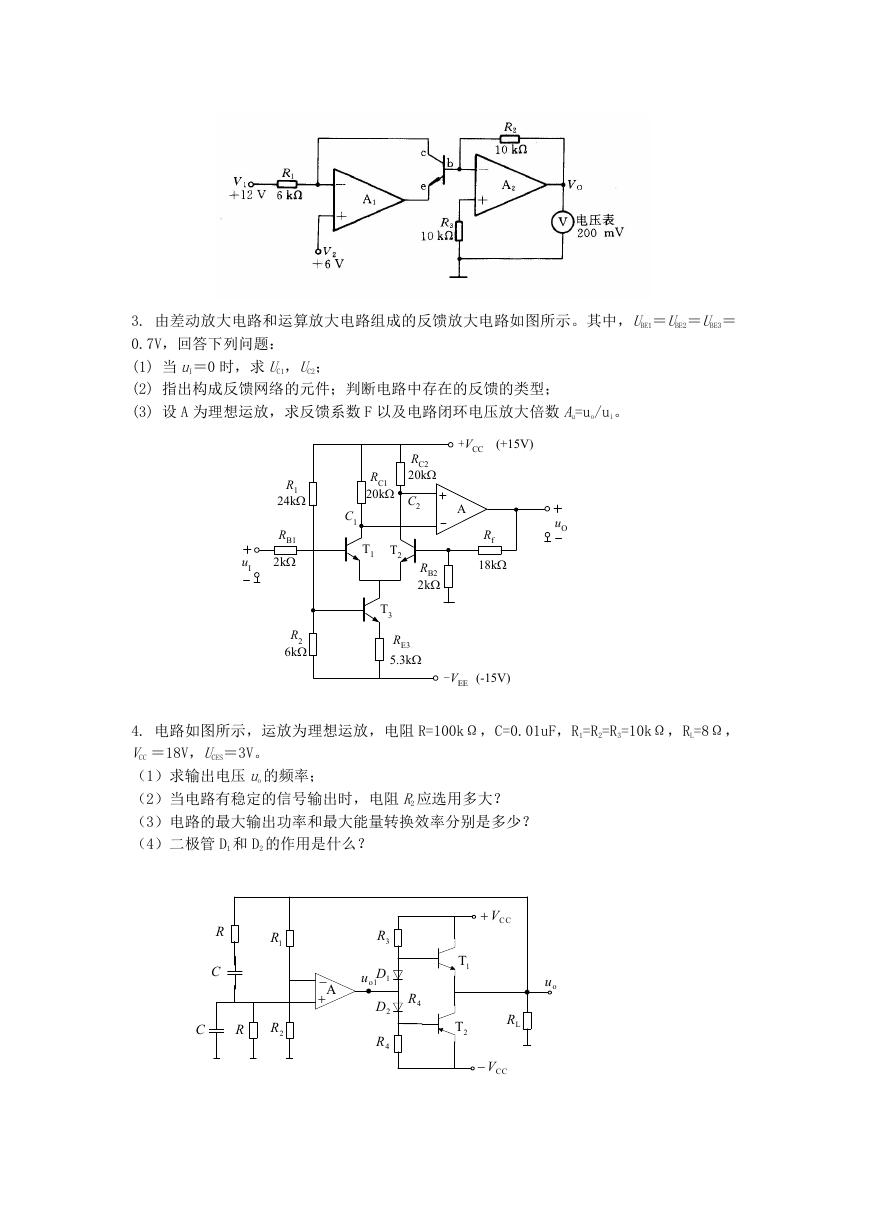

3. 由差动放大电路和运算放大电路组成的反馈放大电路如图所示。其中，UBE1＝UBE2＝UBE3＝ 0.7V，回答下列问题： (1) 当 uI＝0 时，求 UC1，UC2； (2) 指出构成反馈网络的元件；判断电路中存在的反馈的类型； (3) 设 A 为理想运放，求反馈系数 F 以及电路闭环电压放大倍数 Au=uo/ui。 uI R1 4k2 RB1 k2 R2 k6 RC1 0k2 RC2 0k2 C2 C1 T1 T2 RB2 k2 T3 RE3 .3k5 +VCC (+15V) A Rf 8k1 uO -VEE (-15V) 4. 电路如图所示，运放为理想运放，电阻 R=100kΩ，C=0.01uF，R1=R2=R3=10kΩ，RL=8Ω， VCC ＝18V，UCES＝3V。（1）求输出电压 uo 的频率；（2）当电路有稳定的信号输出时，电阻 R2 应选用多大？（3）电路的最大输出功率和最大能量转换效率分别是多少？（4）二极管 D1 和 D2 的作用是什么？ R C 1R 3R A  o1u  1D 2D C R 2R 4R CCV 4R 1T 2T ou  LR CCV

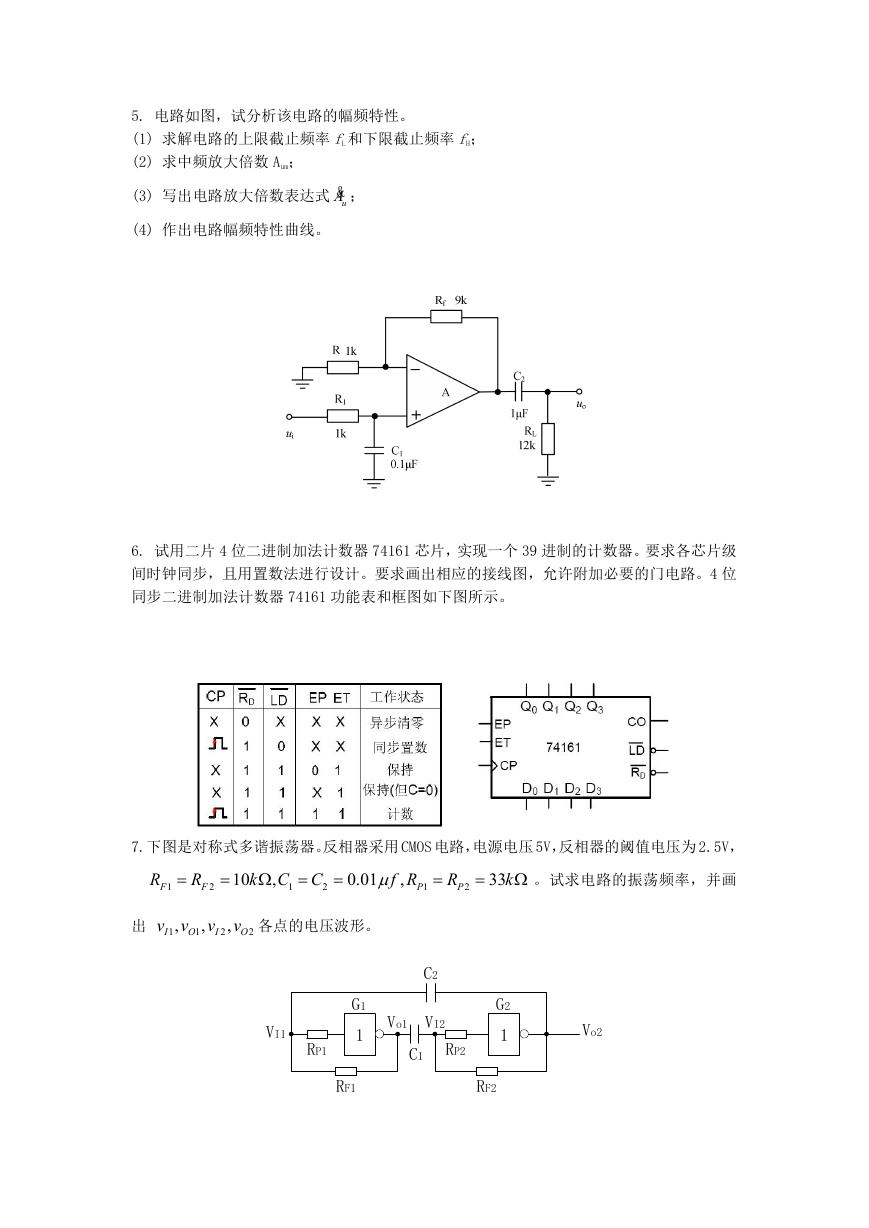

5. 电路如图，试分析该电路的幅频特性。 (1) 求解电路的上限截止频率 fL 和下限截止频率 fH； (2) 求中频放大倍数 Aum； (3) 写出电路放大倍数表达式 uA& ； (4) 作出电路幅频特性曲线。 6. 试用二片 4 位二进制加法计数器 74161 芯片，实现一个 39 进制的计数器。要求各芯片级间时钟同步，且用置数法进行设计。要求画出相应的接线图，允许附加必要的门电路。4 位同步二进制加法计数器 74161 功能表和框图如下图所示。 7.下图是对称式多谐振荡器。反相器采用 CMOS 电路，电源电压 5V，反相器的阈值电压为 2.5V， R F 1  R F 2  10 k C C   , 1  2 0.01  , f R 1 P  R P 2  33 k  。试求电路的振荡频率，并画 v 出 1 I , v 1 O , v I 2 , v 各点的电压波形。 O 2 VI1 RP1 G1 1 RF1 C2 Vo1 VI2 C1 RP2 G2 1 RF2 Vo2

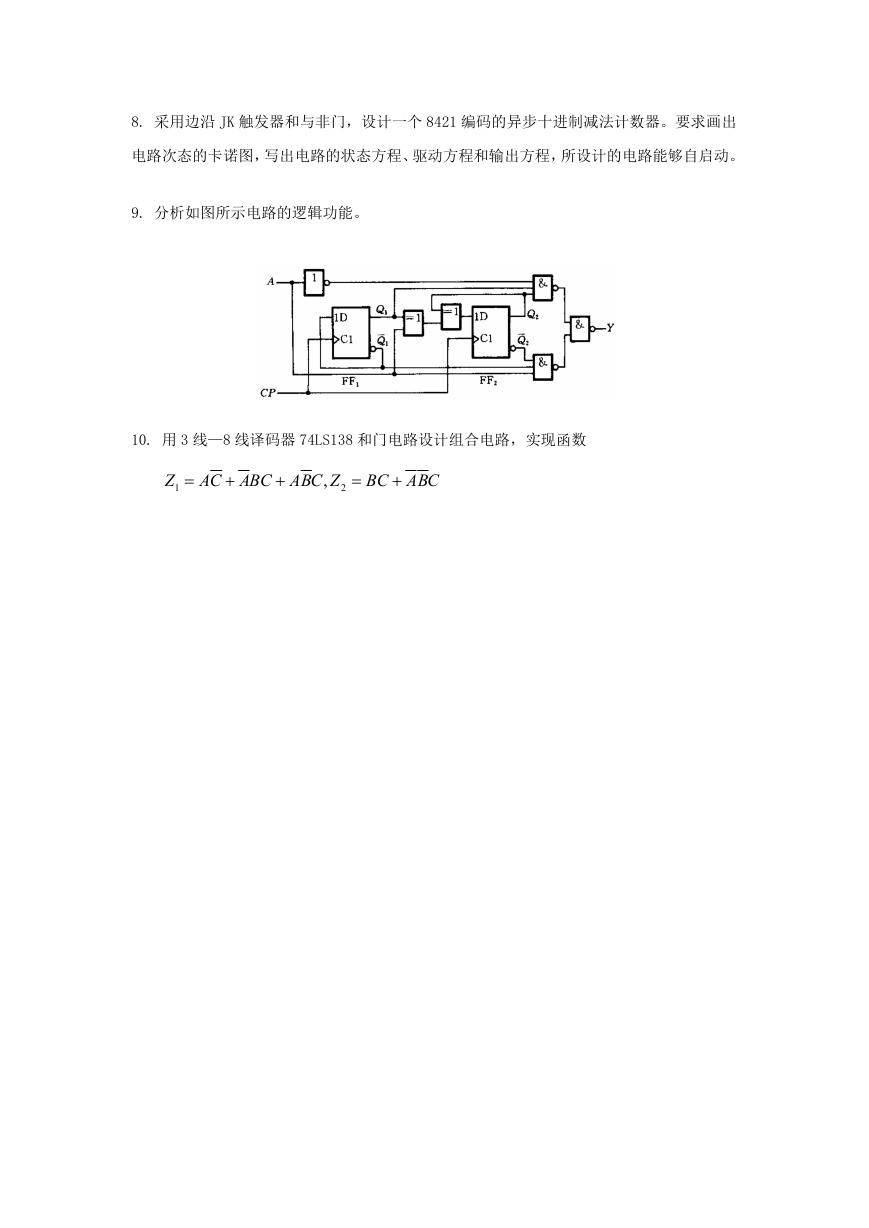

8. 采用边沿 JK 触发器和与非门，设计一个 8421 编码的异步十进制减法计数器。要求画出电路次态的卡诺图，写出电路的状态方程、驱动方程和输出方程，所设计的电路能够自启动。 9. 分析如图所示电路的逻辑功能。 10. 用 3 线—8 线译码器 74LS138 和门电路设计组合电路，实现函数 Z 1  BCACA   ZCBA ,  BC  CBA 2
