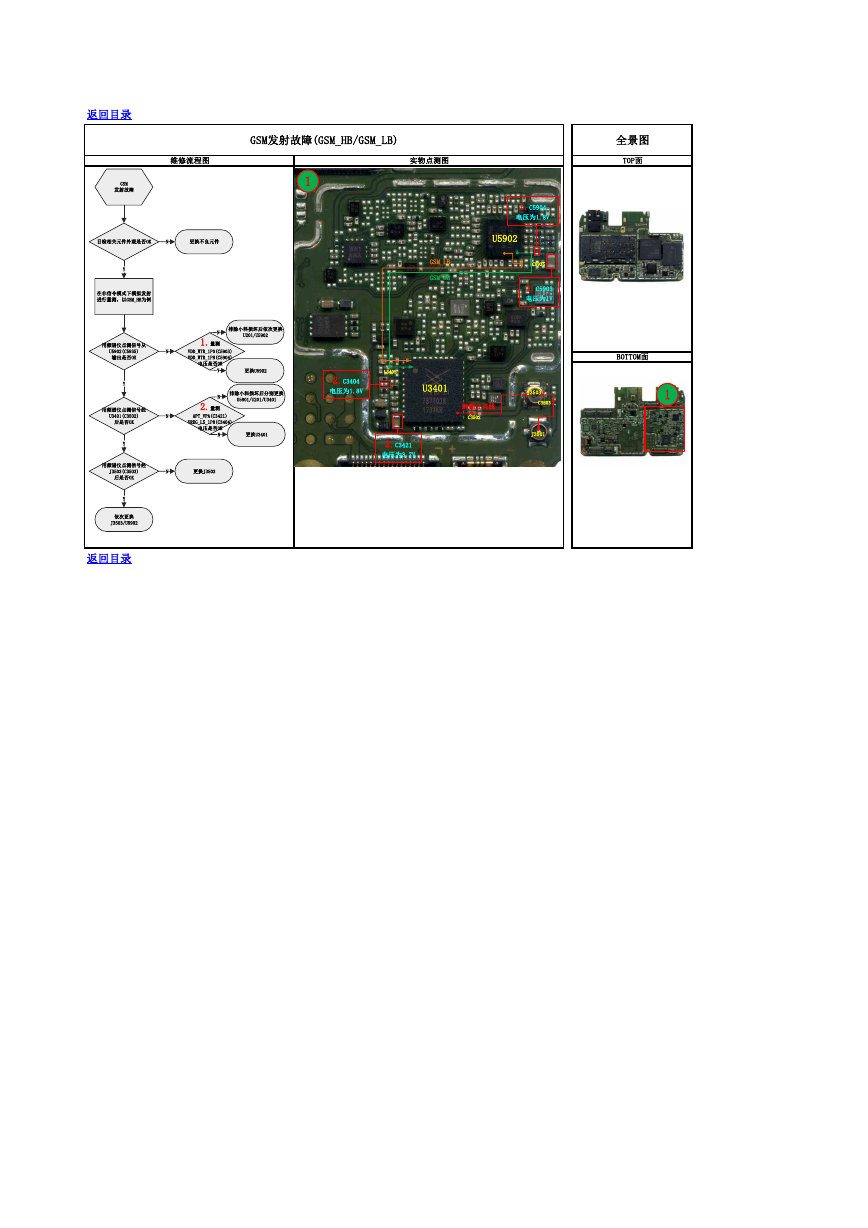

返回目录 GSM发射故障(GSM_HB/GSM_LB) 维修流程图 实物点测图 全景图 TOP面 1 1.C5904 电压为1.8V U5902 C5935 1.C5903 电压为1V GSM_LB GSM_HB L3405 2.C3404 电压为1.8V U3401 2.C3421 电压为3.7V 射频公共线 C3502 J3503 C3503 J3501 BOTTOM面 1 返回目录 GSM发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以GSM_HB为例用频谱仪点测信号从U5902(C5935)输出是否OK排除小料损坏后依次更换U201/U5902NYY更换U5902NNY用频谱仪点测信号经U3401(C3502)后是否OKNY1.量测VDD_WTR_1P0(C5903)VDD_WTR_1P8(C5904)电压是否OK用频谱仪点测信号经J3503(C3503)后是否OKY排除小料损坏后分别更换U5801/U201/U34012.量测APT_VPA(C3421)VREG_L5_1P8(C3404)电压是否OK更换U3401NN更换J3503N依次更换J3503/U5902
