首先阅读此部分

操作流程

准备工作

步骤 1：对电池组充电

在国外对电池组充电

步骤 2：打开电源，设定日期和时间

更改语言设定

录制

若要在动画录制模式和照片录制模式之间切换

使用 GPS 获取位置信息（HDR-TG5VE/TG7VE）

播放

在摄像机上播放

在电视机上播放图像

用电脑保存动画和照片

准备电脑（Windows）

当使用 Macintosh 时

选择制作光碟的方法（电脑）

一键光盘刻录（One Touch Disc Burn）

将动画和照片导入电脑（Easy PC Back-up）

更改动画和照片的目标驱动器或文件夹

开启 PMB（Picture Motion Browser）

制作高清晰图像质量（HD）光碟

在电脑上播放高清晰图像质量（HD）光碟

制作 Blu-ray 光碟

制作可在普通 DVD 播放机上播放的标准清晰图像质量（SD）光碟

复制光碟

编辑动画

从动画中捕获照片

用 DVD 刻录机、录像机保存图像

选择制作光碟的方法（DVD 刻录机/录像机）

用 DVD 刻录机等制作高清晰图像质量（HD）光碟（USB 连接线连接）

用录像机等制作标准清晰图像质量（SD）光碟（A/V 连接线连接）

更好的使用摄像机

删除动画和照片

改变录制媒体

若要查看录制媒体设定

将动画和照片从内存复制到“Memory Stick PRO Duo”

用菜单自定义摄像机

从“Handycam”手册获取详细信息

附加信息

故障排除

预防措施

规格

画面指示

部件和控制装置

索引

4-141-570-11(1) 目录准备工作录制播放 6 8 13 17 HDR-TG5E/TG5VE/TG7VE 用电脑保存动画和照片 22 数码 HD 摄录一体机操作指南用 DVD 刻录机、录像机保存图像更好的使用摄像机附加信息 34 38 49  2009 Sony Corporation

使用电源适配器时请使用附近的电源插座。在使用摄像机时如果发生故障，请立即断开电源适配器与电源插座的连接。当摄像机通过电源适配器与电源插座连接时，即使摄像机电源关闭，但仍然通电。注意特定频率的电磁场可能会影响此设备的图像和声音。本产品已经过测定并确定符合 EMC 指示中所提出的使用不超过 3 米的连接用电缆的限制。通知如果静电或电磁导致数据传送中断（失败），请重新启动应用程序或断开连接，并重新连接通信电缆（USB 等）。关于主机外壳金属部分感觉到微弱电流：在将电源适配器与主机连接后，根据接触部位和个⼈的不同，您有时在接触金属外壳或接⼝时可能会感觉到微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放⼼的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出⼚时已通过严格的质量检查，因此请您放⼼使用。如您有疑问，请与附近的索尼维修站联系。首先阅读此部分在操作本机之前,请先通读本说明书,并将其妥善保存以备日后参考。警告为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。为减少火灾或触电的危险，请勿在本装置上放置如花瓶等盛有液体的物体。切勿将电池暴露在阳光、火或类似的极热环境下。小心电池组如果电池组使用不当，电池组可能会爆炸，引起火灾，甚至化学灼伤。请遵守下列注意事项。   切勿拆卸。切勿压坏电池组，切勿让电池组受到敲打，跌落或遭到踩踏等外力或震动。切勿让电池组短路，切勿让金属物与电池端子接触。切勿放在温度超过60°C的高温处，如直射阳光下或停在太阳下的车内。切勿焚烧或丢弃在火中。切勿使用损坏或漏液的锂离子电池。务必用原装的Sony电池充电器或可以给电池组充电的设备给电池组充电。请将电池组放在儿童取不到的地方。请保持电池组干燥。只能用Sony建议的相同或同等类型进行更换。请按照指示中的说明立即丢弃用过的电池组。          请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。电源适配器切勿使用置于狭窄空间中的电源适配器，如在墙与家具之间的电源适配器。 2

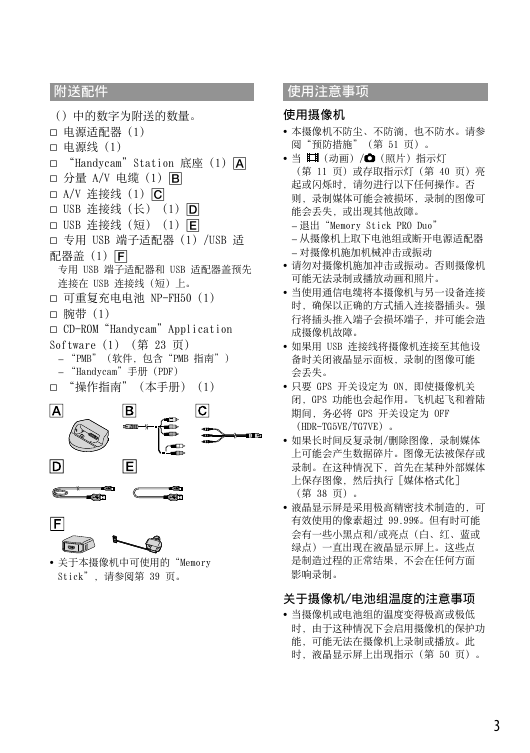

附送配件使用注意事项使用摄像机  （）中的数字为附送的数量。  电源适配器（1）  电源线（1）  “Handycam”Station 底座（1）  分量 A/V 电缆（1）  A/V 连接线（1）  USB 连接线（长）（1）  USB 连接线（短）（1）  专用 USB 端子适配器（1）/USB 适配器盖（1） 专用 USB 端子适配器和 USB 适配器盖预先连接在 USB 连接线（短）上。  可重复充电电池 NP-FH50（1）  腕带（1）  CD-ROM“Handycam”Application Software（1）（第 23 页）   “PMB”（软件，包含“PMB 指南”） “Handycam”手册（PDF）  “操作指南”（本手册）（1）  关于本摄像机中可使用的“Memory Stick”，请参阅第 39 页。        退出“Memory Stick PRO Duo” 从摄像机上取下电池组或断开电源适配器对摄像机施加机械冲击或振动本摄像机不防尘、不防滴，也不防水。请参阅“预防措施”（第 51 页）。当（动画）/ （照片）指示灯（第 11 页）或存取指示灯（第 40 页）亮起或闪烁时，请勿进行以下任何操作。否则，录制媒体可能会被损坏，录制的图像可能会丢失，或出现其他故障。    请勿对摄像机施加冲击或振动。否则摄像机可能无法录制或播放动画和照片。当使用通信电缆将本摄像机与另一设备连接时，确保以正确的方式插入连接器插头。强行将插头推入端子会损坏端子，并可能会造成摄像机故障。如果用 USB 连接线将摄像机连接至其他设备时关闭液晶显示面板，录制的图像可能会丢失。只要 GPS 开关设定为 ON，即使摄像机关闭，GPS 功能也会起作用。飞机起飞和着陆期间，务必将 GPS 开关设定为 OFF （HDR-TG5VE/TG7VE）。如果长时间反复录制/删除图像，录制媒体上可能会产生数据碎片。图像无法被保存或录制。在这种情况下，首先在某种外部媒体上保存图像，然后执行 [媒体格式化] （第 38 页）。液晶显示屏是采用极高精密技术制造的，可有效使用的像素超过 99.99%。但有时可能会有一些小黑点和/或亮点（白、红、蓝或绿点）一直出现在液晶显示屏上。这些点是制造过程的正常结果，不会在任何方面影响录制。关于摄像机/电池组温度的注意事项当摄像机或电池组的温度变得极高或极低  时，由于这种情况下会启用摄像机的保护功能，可能无法在摄像机上录制或播放。此时，液晶显示屏上出现指示（第 50 页）。 3

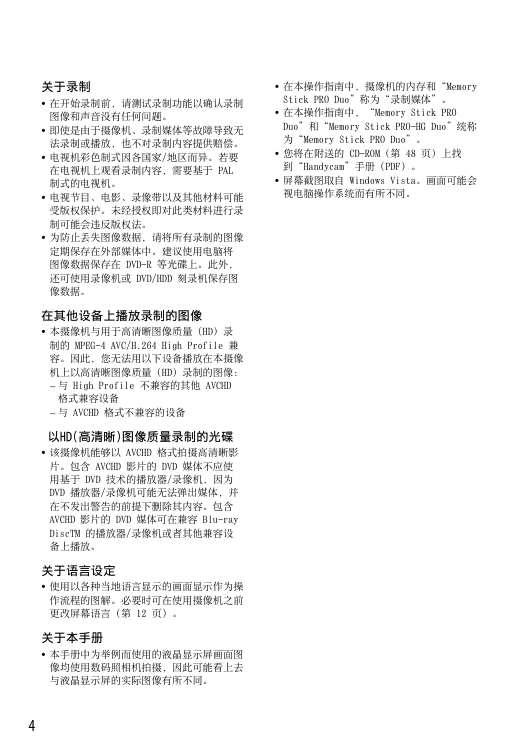

    在本操作指南中，摄像机的内存和“Memory Stick PRO Duo”称为“录制媒体”。在本操作指南中，“Memory Stick PRO Duo”和“Memory Stick PRO-HG Duo”统称为“Memory Stick PRO Duo”。您将在附送的 CD-ROM（第 48 页）上找到“Handycam”手册（PDF）。屏幕截图取自 Windows Vista。画面可能会视电脑操作系统而有所不同。关于录制      在开始录制前，请测试录制功能以确认录制图像和声音没有任何问题。即使是由于摄像机、录制媒体等故障导致无法录制或播放，也不对录制内容提供赔偿。电视机彩色制式因各国家/地区而异。若要在电视机上观看录制内容，需要基于 PAL 制式的电视机。电视节目、电影、录像带以及其他材料可能受版权保护。未经授权即对此类材料进行录制可能会违反版权法。为防止丢失图像数据，请将所有录制的图像定期保存在外部媒体中。建议使用电脑将图像数据保存在 DVD-R 等光碟上。此外，还可使用录像机或 DVD/HDD 刻录机保存图像数据。在其他设备上播放录制的图像  本摄像机与用于高清晰图像质量（HD）录制的 MPEG-4 AVC/H.264 High Profile 兼容。因此，您无法用以下设备播放在本摄像机上以高清晰图像质量（HD）录制的图像：  与 High Profile 不兼容的其他 AVCHD 格式兼容设备与 AVCHD 格式不兼容的设备  以HD(⾼清晰)图像质量录制的光碟该摄像机能够以 AVCHD 格式拍摄高清晰影  片。包含 AVCHD 影片的 DVD 媒体不应使用基于 DVD 技术的播放器/录像机，因为 DVD 播放器/录像机可能无法弹出媒体，并在不发出警告的前提下删除其内容。包含 AVCHD 影片的 DVD 媒体可在兼容 Blu-ray DiscTM 的播放器/录像机或者其他兼容设备上播放。关于语言设定  使用以各种当地语言显示的画面显示作为操作流程的图解。必要时可在使用摄像机之前更改屏幕语言（第 12 页）。关于本手册  本手册中为举例而使用的液晶显示屏画面图像均使用数码照相机拍摄，因此可能看上去与液晶显示屏的实际图像有所不同。 4

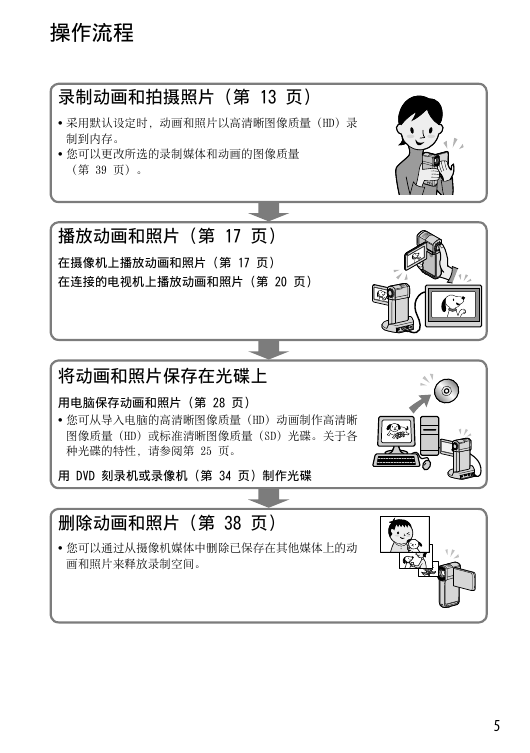

操作流程录制动画和拍摄照片（第 13 页）   采用默认设定时，动画和照片以高清晰图像质量（HD）录制到内存。您可以更改所选的录制媒体和动画的图像质量（第 39 页）。播放动画和照片（第 17 页）在摄像机上播放动画和照片（第 17 页）在连接的电视机上播放动画和照片（第 20 页）将动画和照片保存在光碟上用电脑保存动画和照片（第 28 页）  您可从导入电脑的高清晰图像质量（HD）动画制作高清晰图像质量（HD）或标准清晰图像质量（SD）光碟。关于各种光碟的特性，请参阅第 25 页。用 DVD 刻录机或录像机（第 34 页）制作光碟删除动画和照片（第 38 页）  您可以通过从摄像机媒体中删除已保存在其他媒体上的动画和照片来释放录制空间。

目录首先阅读此部分.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 操作流程. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 准备工作步骤 1：对电池组充电.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 在国外对电池组充电.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 步骤 2：打开电源，设定日期和时间.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 更改语言设定.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 录制录制.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 若要在动画录制模式和照片录制模式之间切换.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 使用 GPS 获取位置信息（HDR-TG5VE/TG7VE）.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 播放在摄像机上播放.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 在电视机上播放图像.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 用电脑保存动画和照片准备电脑（Windows）.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 当使用 Macintosh 时.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 选择制作光碟的方法（电脑）.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 一键光盘刻录（One Touch Disc Burn）.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 将动画和照片导入电脑（Easy PC Back-up）.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 更改动画和照片的目标驱动器或文件夹.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 开启 PMB（Picture Motion Browser）.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 制作⾼清晰图像质量（HD）光碟.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 在电脑上播放⾼清晰图像质量（HD）光碟.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 制作 Blu-ray 光碟.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 制作可在普通 DVD 播放机上播放的标准清晰图像质量（SD）光碟.. . . . . . . . . . . . . . . . 32 复制光碟.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 编辑动画.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 从动画中捕获照片.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 6

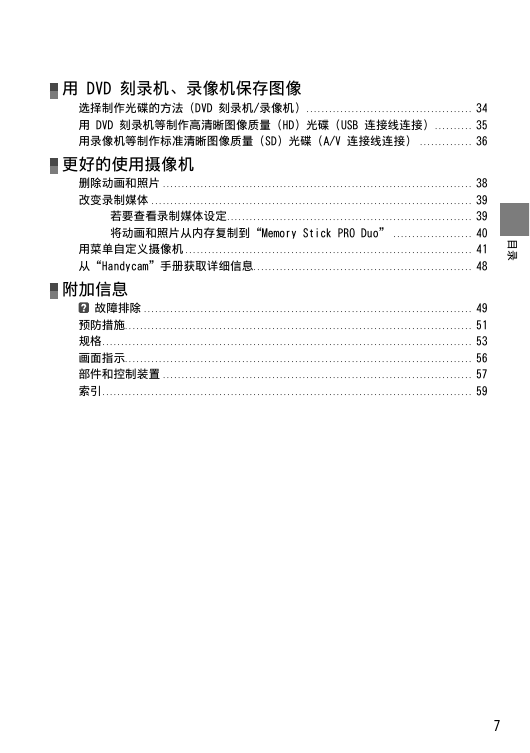

用 DVD 刻录机、录像机保存图像选择制作光碟的方法（DVD 刻录机/录像机）.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 用 DVD 刻录机等制作⾼清晰图像质量（HD）光碟（USB 连接线连接）.. . . . . . . . . . 35 用录像机等制作标准清晰图像质量（SD）光碟（A/V 连接线连接）.. . . . . . . . . . . . . . 36 更好的使用摄像机删除动画和照片.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 改变录制媒体.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 若要查看录制媒体设定.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 将动画和照片从内存复制到“Memory Stick PRO Duo”.. . . . . . . . . . . . . . . . . . . . . 40 用菜单自定义摄像机.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 从“Handycam”手册获取详细信息.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 目录附加信息故障排除.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 预防措施. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 规格.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 画面指示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 部件和控制装置.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57 索引.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 7

准备工作步骤 1：对电池组充电 /CHG（充电）指示灯 DC IN 插孔 DC 插头电源适配器  电池组电源线至墙壁插座将“InfoLITHIUM”电池组 NP-FH50 安装到摄像机之后，您便可对其进行充电。  不可将 NP-FH50 之外的任何“InfoLITHIUM”电池组安装到本摄像机。将电源适配器连接至“Handycam”Station 底座上的 DC IN 插孔。确保 DC 插头上的  标记朝上。将电源线连接至电源适配器和墙壁插座。通过合上液晶显示屏关闭摄像机。插入电池。  打开电池/Memory Stick Duo 盖。  将电池按照箭头方向一直插到底，直至听到喀嗒声。  关闭电池/Memory Stick Duo 盖。  1 2 3 4 8
