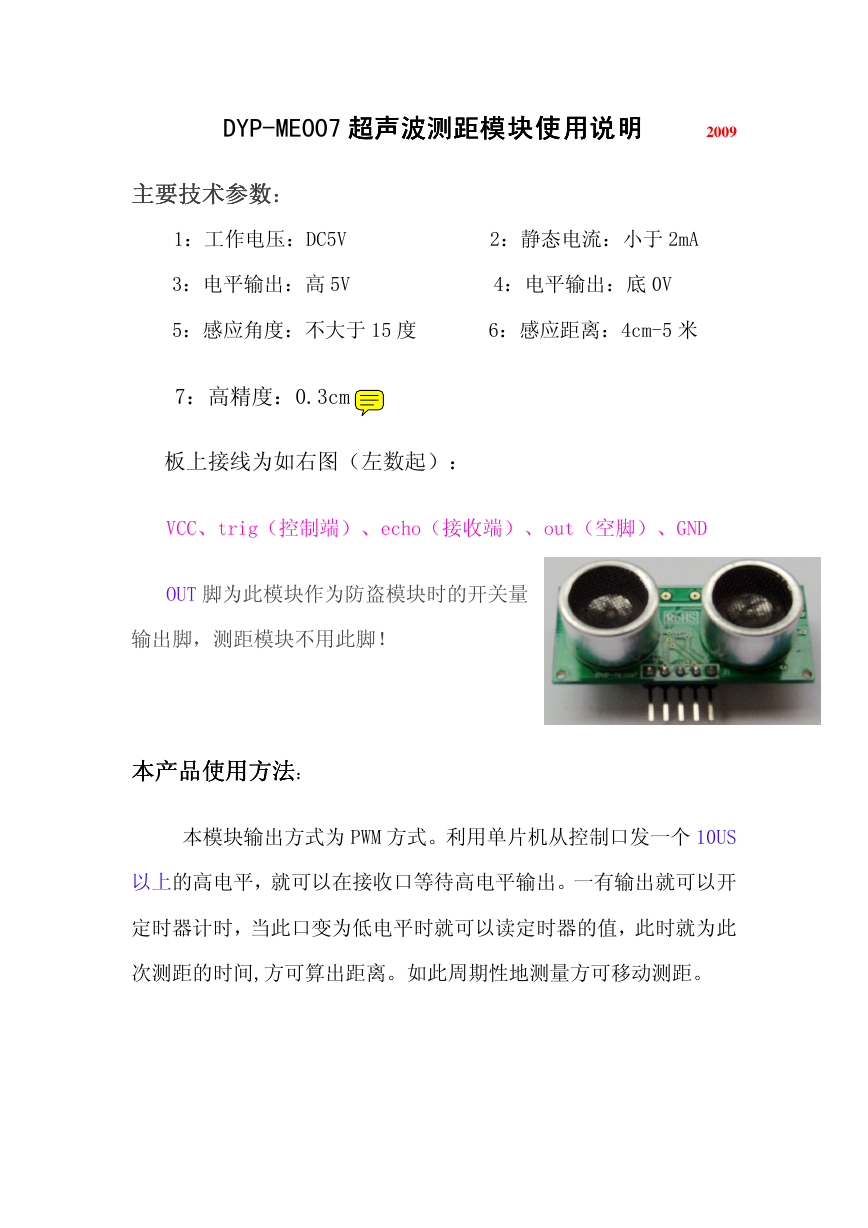

DYP-ME007 超声波测距模 超声波测距模 块块块块 使使使使 用说用说用说用说 明明明明 超声波测距模 超声波测距模 2009 主要技术参数 主要技术参数： 主要技术参数 主要技术参数 1：工作电压：DC5V 2：静态电流：小于 2mA 3：电平输出：高 5V 4：电平输出：底 0V 5：感应角度：不大于 15 度 6：感应距离：4cm-5 米 7：高精度：0.3cm 板上接线为如右图（左数起）： VCC、trig（控制端）、echo（接收端）、out（空脚）、GND OUT 脚为此模块作为防盗模块时的开关量 输出脚，测距模块不用此脚！ 本产品使用方法 本产品使用方法： 本产品使用方法 本产品使用方法 本模块输出方式为 PWM 方式。利用单片机从控制口发一个 10US 以上的高电平，就可以在接收口等待高电平输出。一有输出就可以开 定时器计时，当此口变为低电平时就可以读定时器的值，此时就为此 次测距的时间,方可算出距离。如此周期性地测量方可移动测距。
