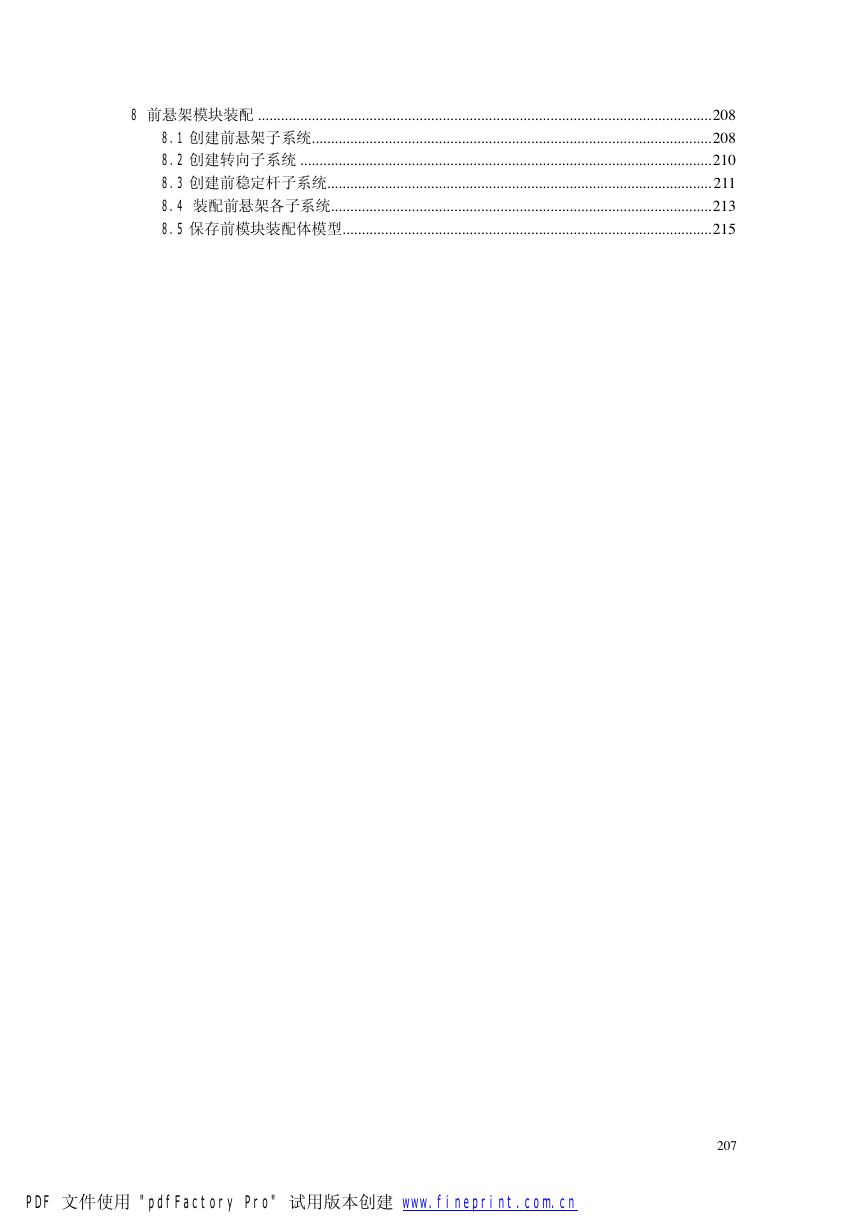

8 前悬架模块装配 ......................................................................................................................208 8.1 创建前悬架子系统........................................................................................................208 8.2 创建转向子系统 ...........................................................................................................210 8.3 创建前稳定杆子系统....................................................................................................211 8.4 装配前悬架各子系统...................................................................................................213 8.5 保存前模块装配体模型................................................................................................215 207 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

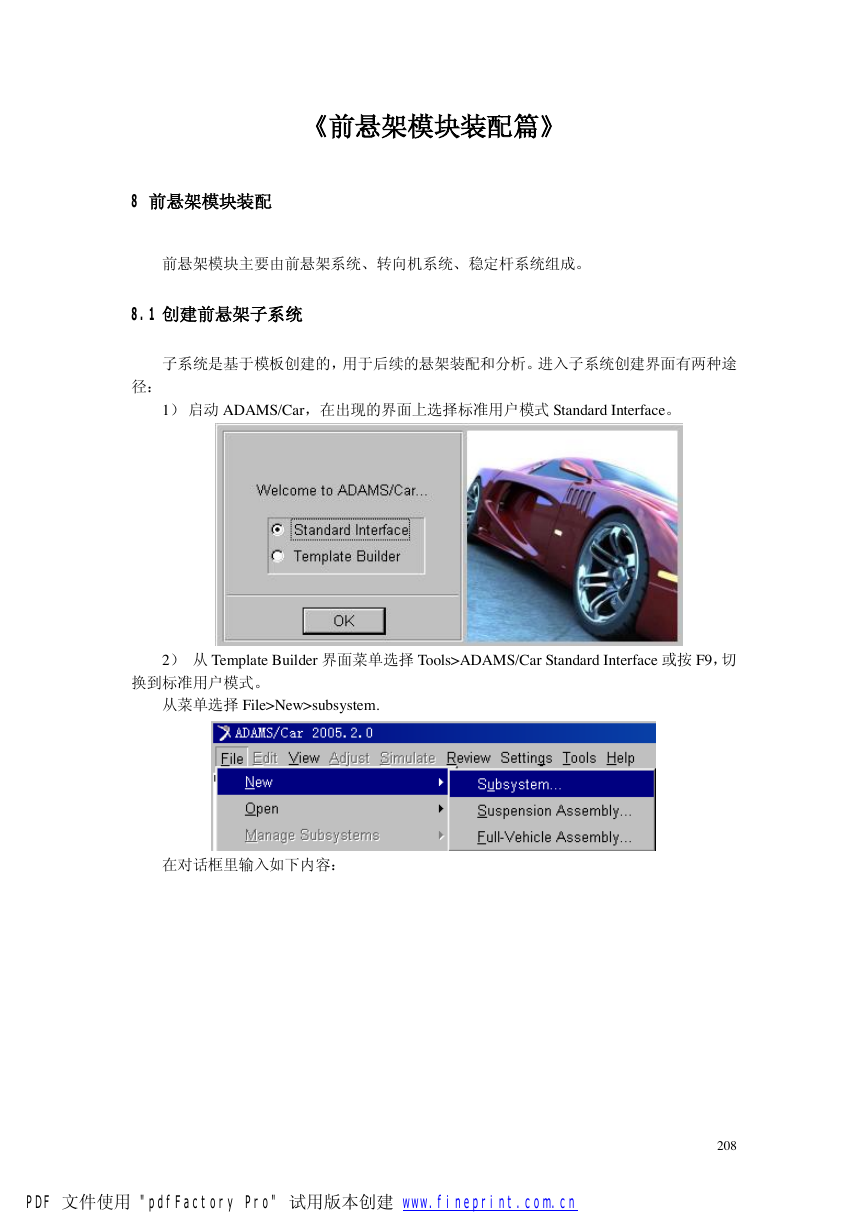

《前悬架模块装配篇》 8 前悬架模块装配前悬架模块主要由前悬架系统、转向机系统、稳定杆系统组成。 8.1 创建前悬架子系统子系统是基于模板创建的，用于后续的悬架装配和分析。进入子系统创建界面有两种途径： 1）启动 ADAMS/Car，在出现的界面上选择标准用户模式 Standard Interface。 2）从 Template Builder 界面菜单选择 Tools>ADAMS/Car Standard Interface或按 F9，切换到标准用户模式。从菜单选择 File>New>subsystem. 在对话框里输入如下内容： 208 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

点击 OK。创建的前悬架子系统如下图所示：从菜单选择 File>Save As>Subsystem。出现的对话框如下图，在 New Subsystem Name 一栏可以修改子系统名称，在 Target Database 里选择目标数据库，本文选择 D12_model。 209 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

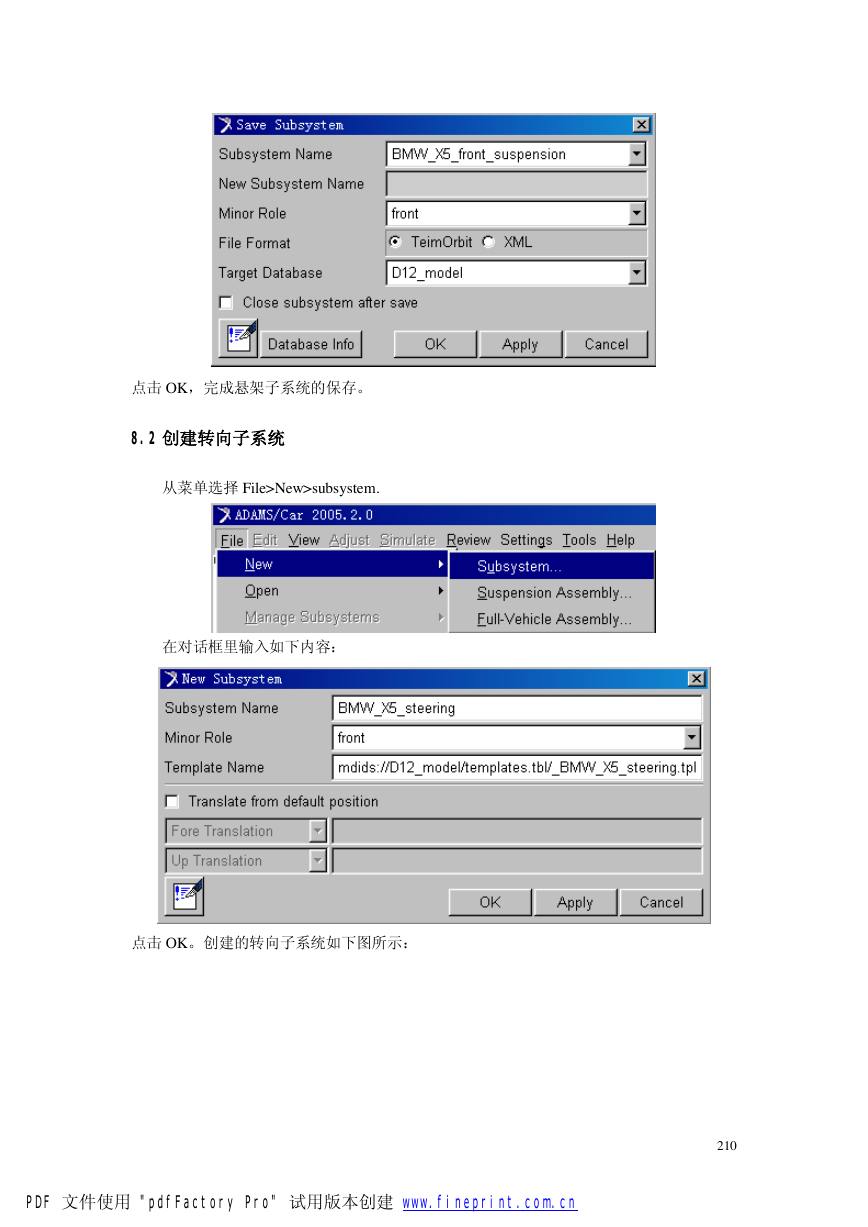

点击 OK，完成悬架子系统的保存。 8.2 创建转向子系统从菜单选择 File>New>subsystem. 在对话框里输入如下内容：点击 OK。创建的转向子系统如下图所示： PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 210

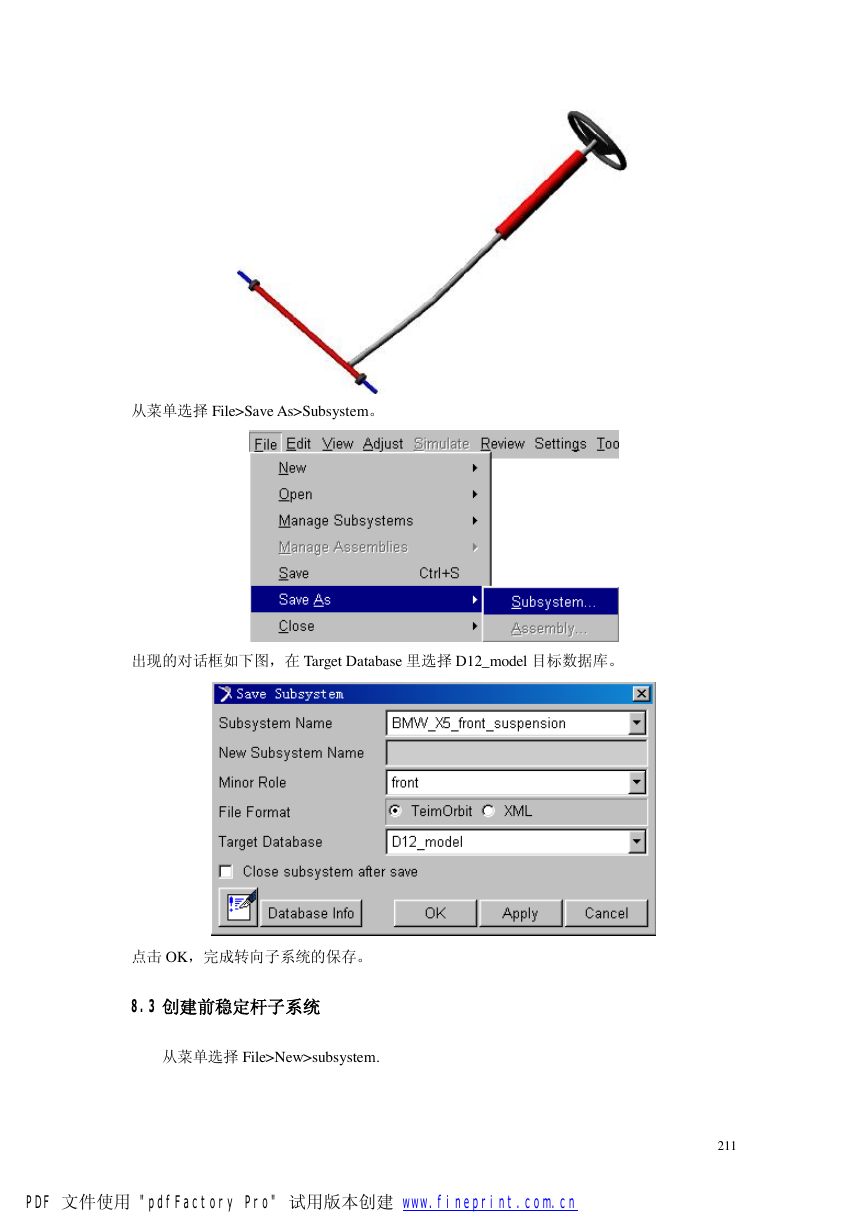

从菜单选择 File>Save As>Subsystem。出现的对话框如下图，在 Target Database 里选择 D12_model 目标数据库。点击 OK，完成转向子系统的保存。 8.3 创建前稳定杆子系统从菜单选择 File>New>subsystem. 211 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

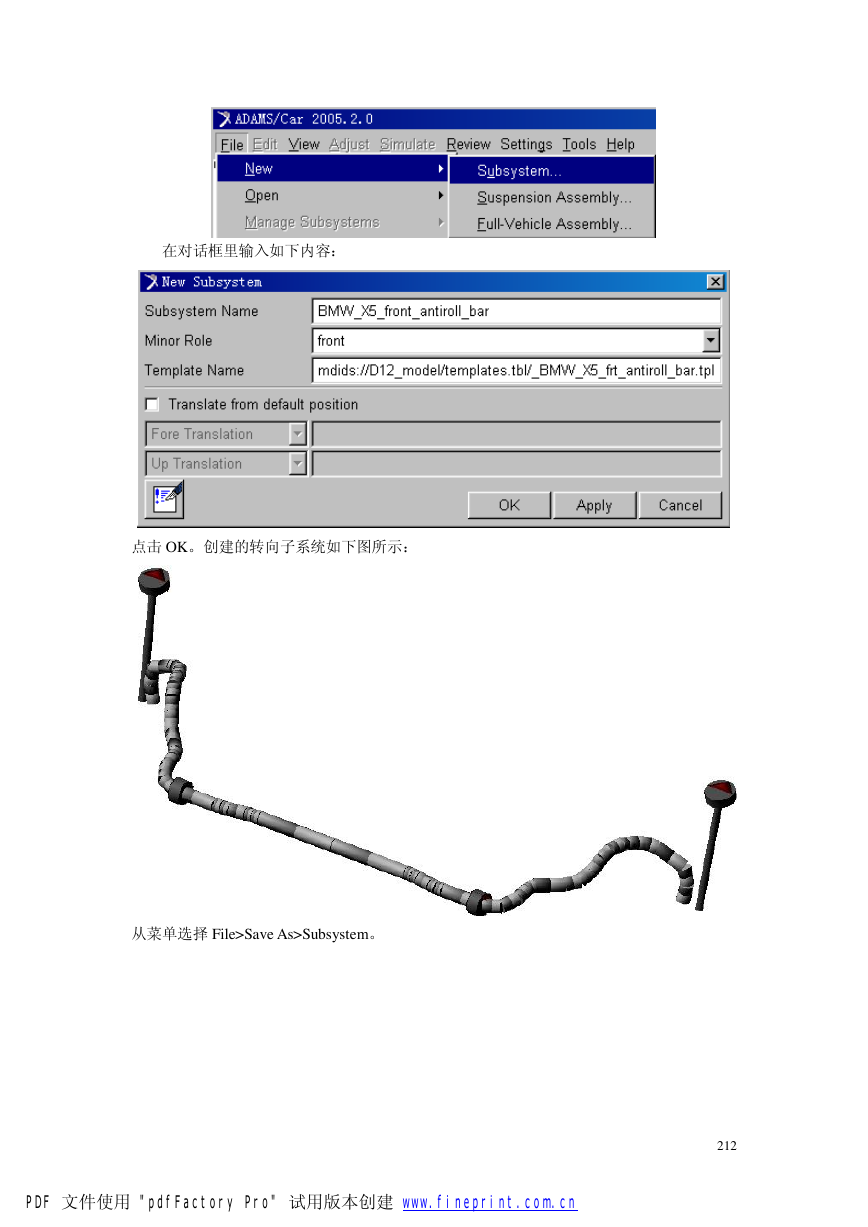

在对话框里输入如下内容：点击 OK。创建的转向子系统如下图所示：从菜单选择 File>Save As>Subsystem。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 212

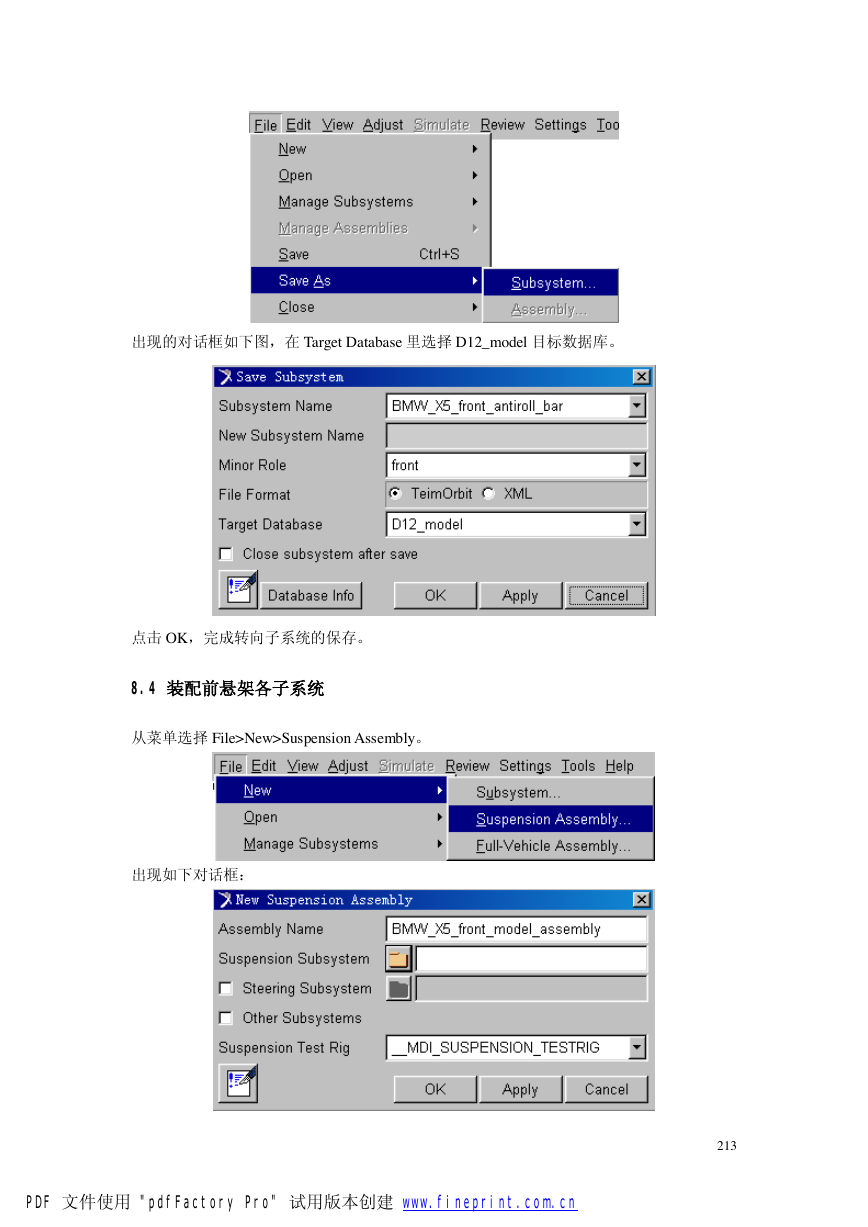

出现的对话框如下图，在 Target Database 里选择 D12_model 目标数据库。点击 OK，完成转向子系统的保存。 8.4 装配前悬架各子系统从菜单选择 File>New>Suspension Assembly。出现如下对话框： 213 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

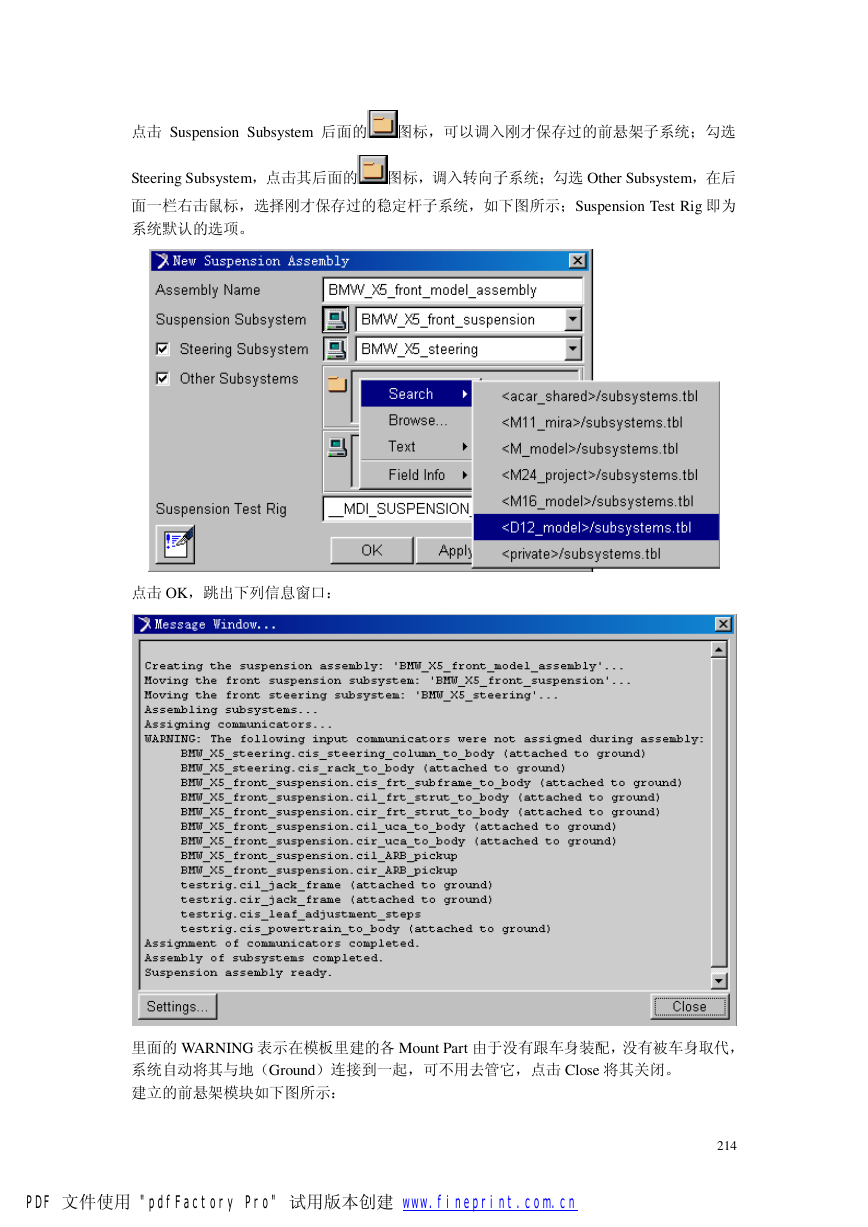

点击 Suspension Subsystem 后面的图标，可以调入刚才保存过的前悬架子系统；勾选 Steering Subsystem，点击其后面的图标，调入转向子系统；勾选 Other Subsystem，在后面一栏右击鼠标，选择刚才保存过的稳定杆子系统，如下图所示；Suspension Test Rig 即为系统默认的选项。点击 OK，跳出下列信息窗口：里面的 WARNING表示在模板里建的各 Mount Part 由于没有跟车身装配，没有被车身取代，系统自动将其与地（Ground）连接到一起，可不用去管它，点击 Close 将其关闭。建立的前悬架模块如下图所示： 214 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
