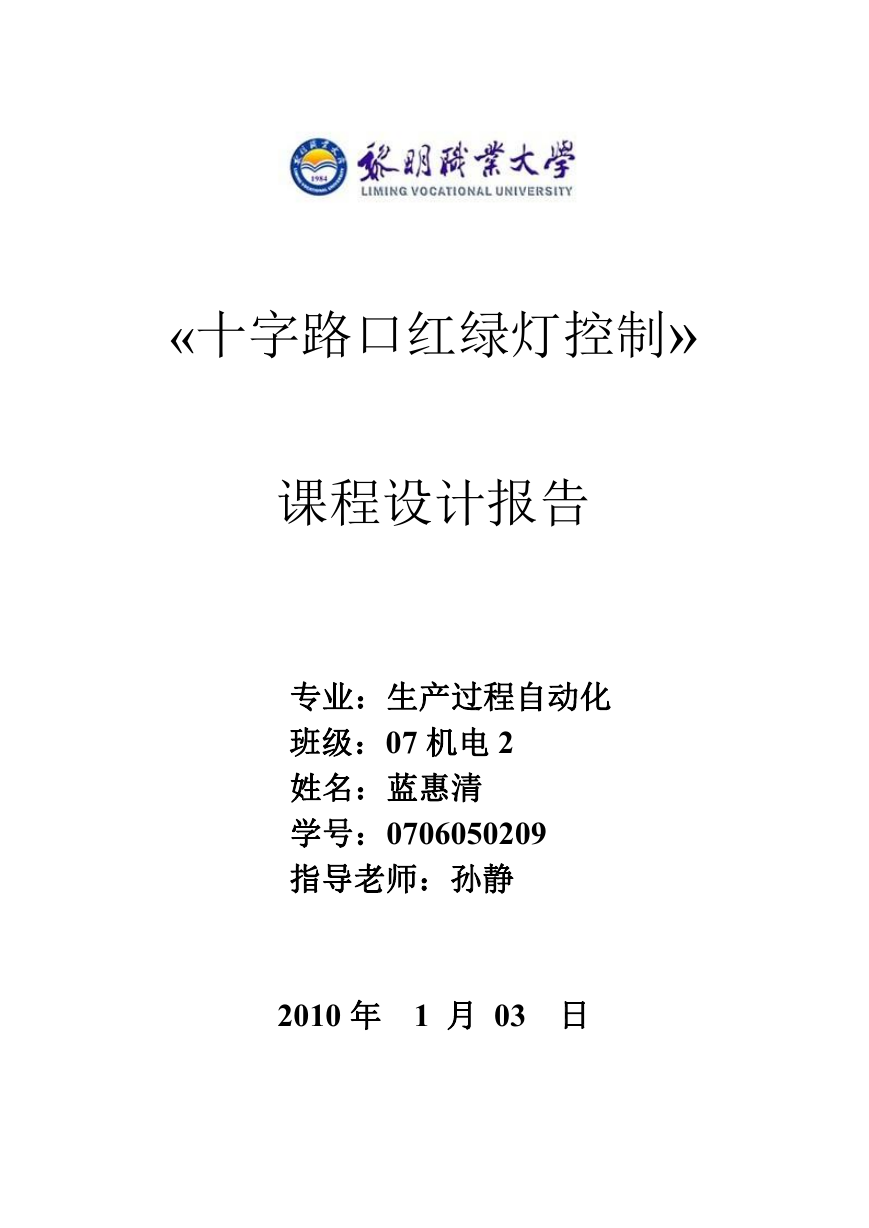

«十字路口红绿灯控制»
课程设计报告
专业:生产过程自动化
班级:07 机电 2
姓名:蓝惠清
学号:0706050209
指导老师:孙静
2010 年 1 月 03 日

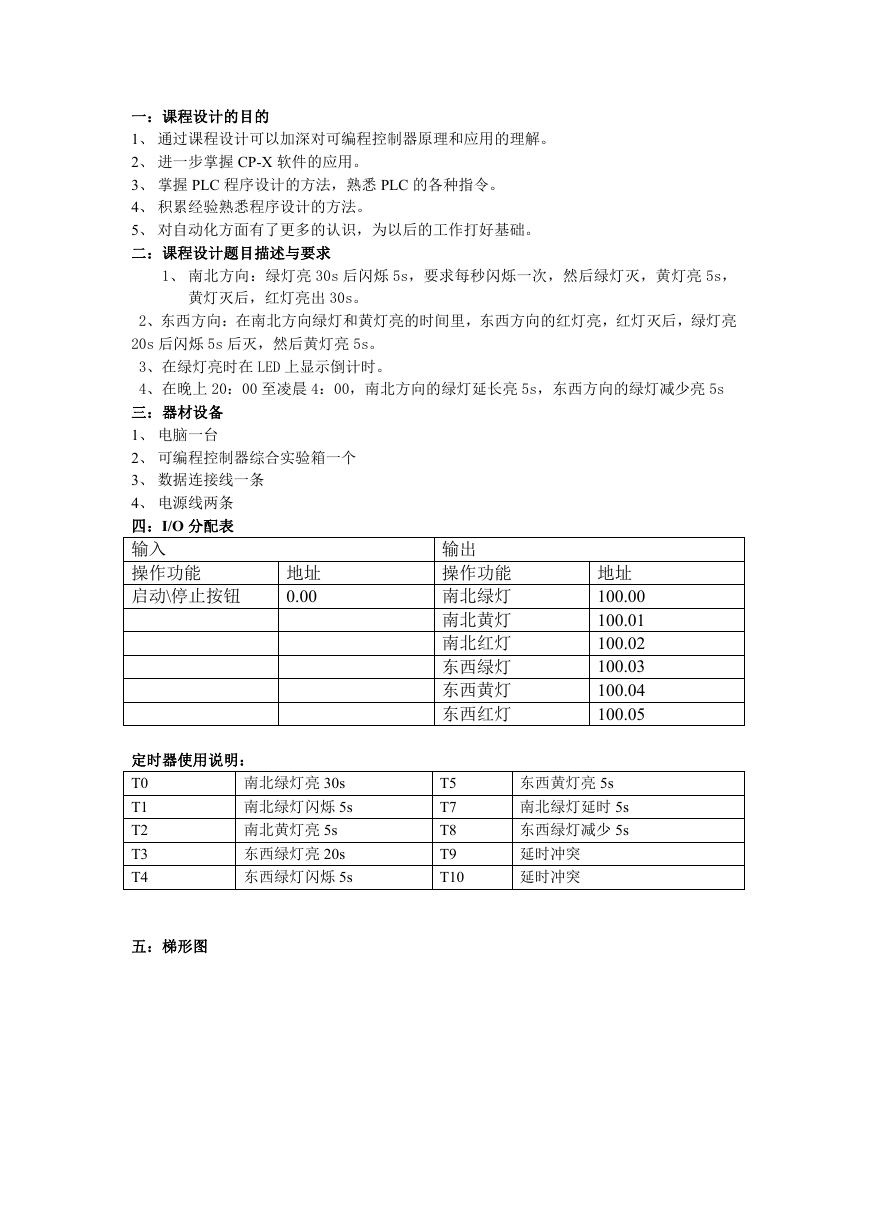

一:课程设计的目的
1、 通过课程设计可以加深对可编程控制器原理和应用的理解。
2、 进一步掌握 CP-X 软件的应用。
3、 掌握 PLC 程序设计的方法,熟悉 PLC 的各种指令。
4、 积累经验熟悉程序设计的方法。
5、 对自动化方面有了更多的认识,为以后的工作打好基础。
二:课程设计题目描述与要求
1、 南北方向:绿灯亮 30s 后闪烁 5s,要求每秒闪烁一次,然后绿灯灭,黄灯亮 5s,
黄灯灭后,红灯亮出 30s。
2、东西方向:在南北方向绿灯和黄灯亮的时间里,东西方向的红灯亮,红灯灭后,绿灯亮
20s 后闪烁 5s 后灭,然后黄灯亮 5s。
3、在绿灯亮时在 LED 上显示倒计时。
4、在晚上 20:00 至凌晨 4:00,南北方向的绿灯延长亮 5s,东西方向的绿灯减少亮 5s
三:器材设备
1、 电脑一台
2、 可编程控制器综合实验箱一个
3、 数据连接线一条
4、 电源线两条
四:I/O 分配表
输入
操作功能
启动\停止按钮
地址
0.00
定时器使用说明:
T0
T1
T2
T3
T4
南北绿灯亮 30s
南北绿灯闪烁 5s
南北黄灯亮 5s
东西绿灯亮 20s
东西绿灯闪烁 5s

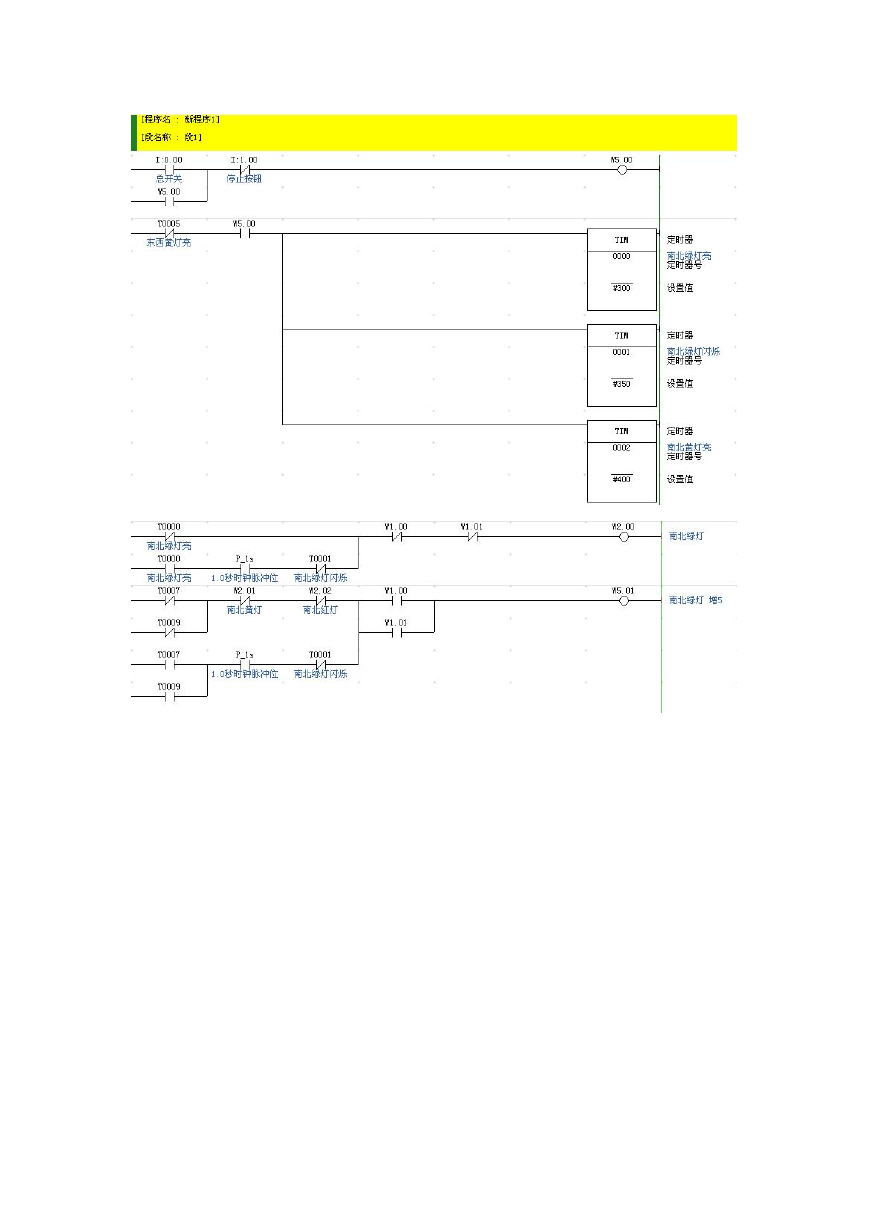

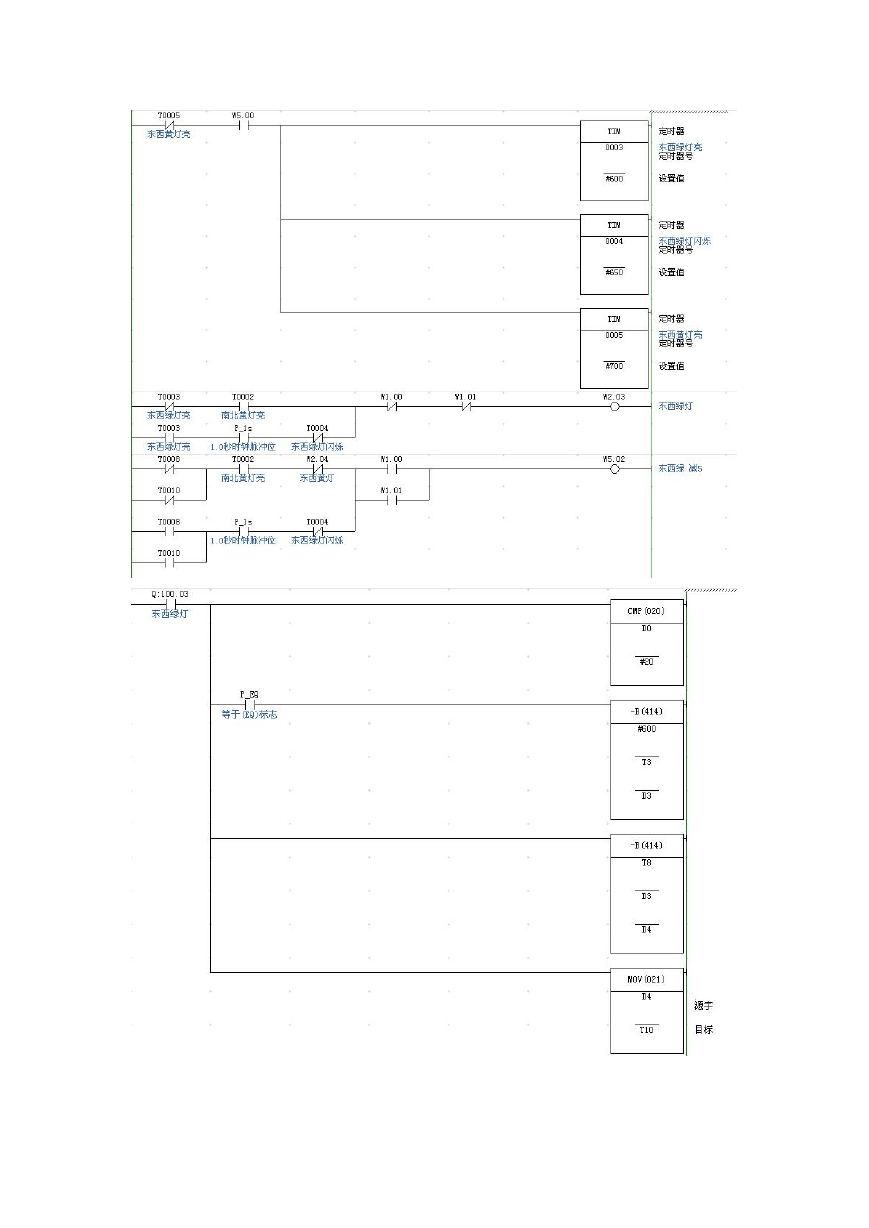

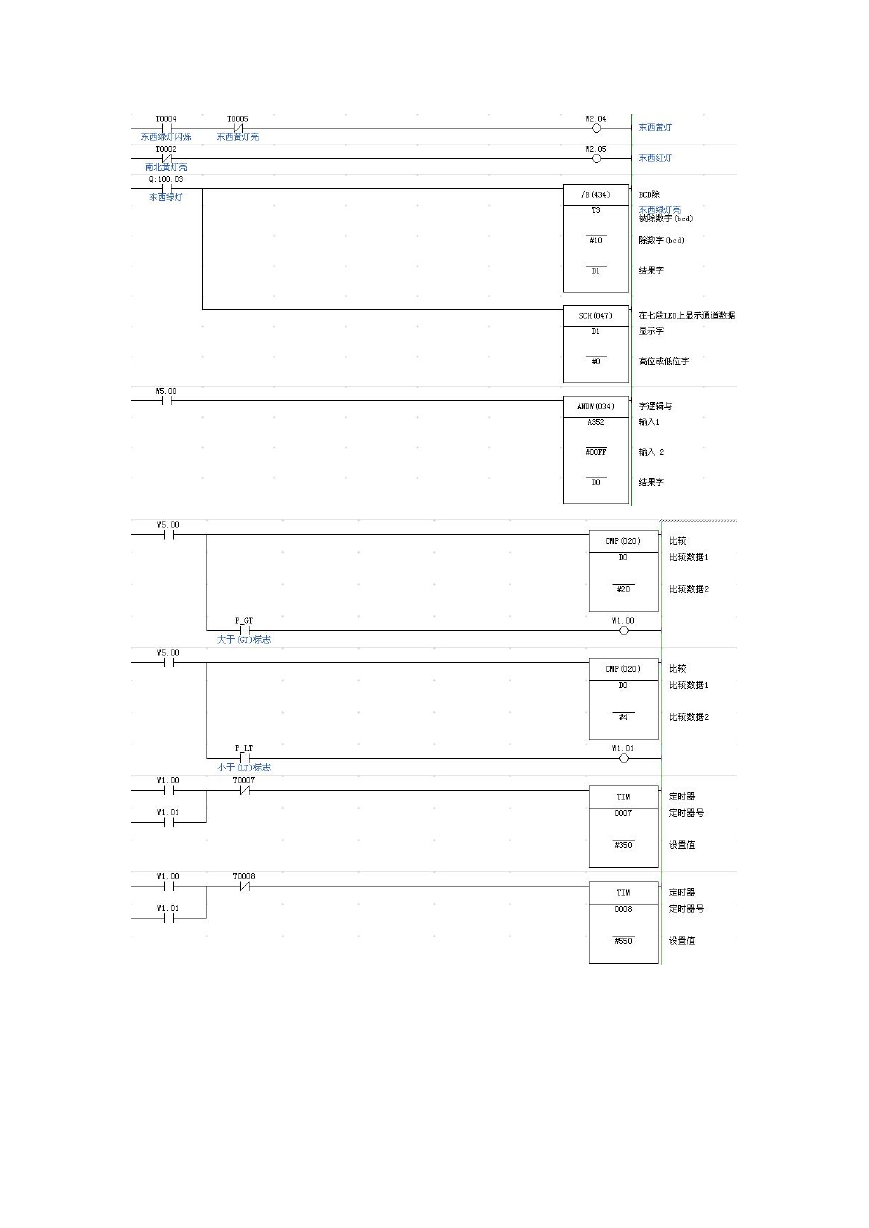

五:梯形图
输出
操作功能
南北绿灯
南北黄灯
南北红灯
东西绿灯
东西黄灯
东西红灯
地址
100.00
100.01
100.02
100.03
100.04
100.05
T5
T7
T8
T9
T10
东西黄灯亮 5s
南北绿灯延时 5s
东西绿灯减少 5s
延时冲突
延时冲突

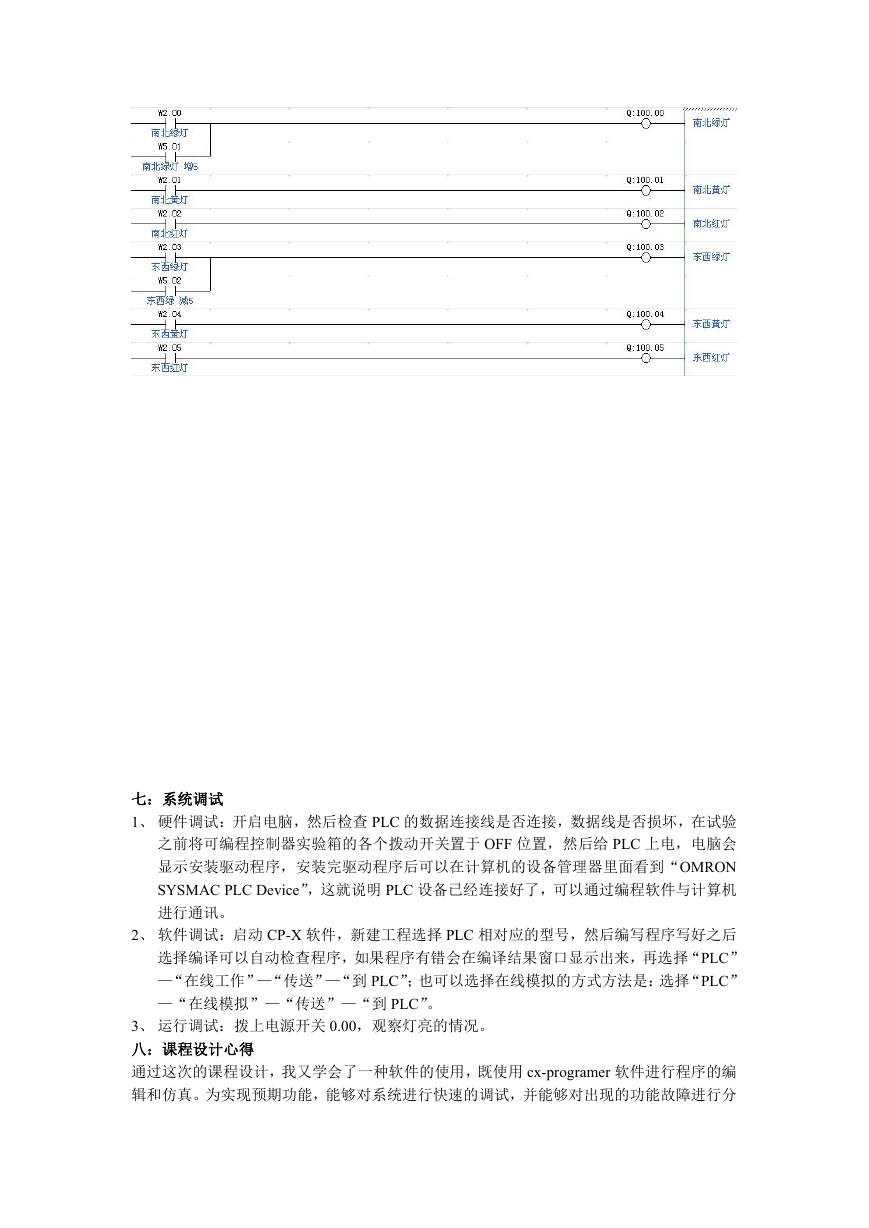

七:系统调试
1、 硬件调试:开启电脑,然后检查 PLC 的数据连接线是否连接,数据线是否损坏,在试验
之前将可编程控制器实验箱的各个拨动开关置于 OFF 位置,然后给 PLC 上电,电脑会
显示安装驱动程序,安装完驱动程序后可以在计算机的设备管理器里面看到“OMRON
SYSMAC PLC Device”,这就说明 PLC 设备已经连接好了,可以通过编程软件与计算机
进行通讯。
2、 软件调试:启动 CP-X 软件,新建工程选择 PLC 相对应的型号,然后编写程序写好之后
选择编译可以自动检查程序,如果程序有错会在编译结果窗口显示出来,再选择“PLC”
—“在线工作”—“传送”—“到 PLC”;也可以选择在线模拟的方式方法是:选择“PLC”
—“在线模拟”—“传送”—“到 PLC”。
3、 运行调试:拨上电源开关 0.00,观察灯亮的情况。

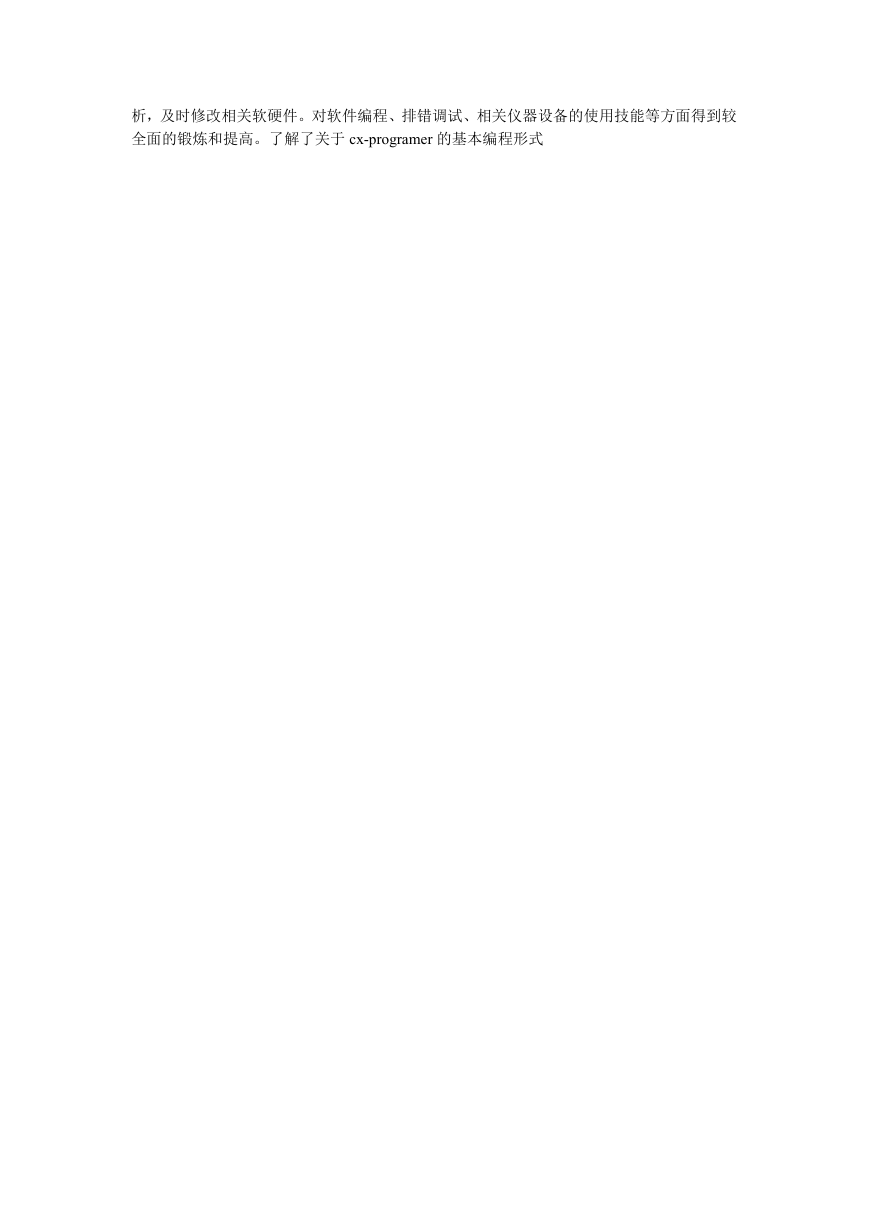

八:课程设计心得
通过这次的课程设计,我又学会了一种软件的使用,既使用 cx-programer 软件进行程序的编
辑和仿真。为实现预期功能,能够对系统进行快速的调试,并能够对出现的功能故障进行分
析,及时修改相关软硬件。对软件编程、排错调试、相关仪器设备的使用技能等方面得到较
全面的锻炼和提高。了解了关于 cx-programer 的基本编程形式
