arcscene 和 sketchup 总结
目录
一、在 arcscene 里显示三维 ............................................................................................................1
二、arcscene 和 sketchup 结合 ........................................................................................................ 3
2.1 安装 sketchup6 for arcgis 插件 ............................................................................................4
2.2 将 ArcGIS 数据导出到 SketchUp.........................................................................................6
2.3 在 SketchUp 编辑 .................................................................................................................7
2.4 可能会遇到的问题 ............................................................................................................10
三、其他效果 .................................................................................................................................. 10
一、 在 arcscene 里显示三维
ArcScene 是一个适合于展示三维场景的平台,可以在三维场景中漫游并与三维矢量与栅格数据进
行交互。ArcScene 是基于 OpenGL 的,支持 TIN 数据显示。显示场景时,ArcScene 会将所有数据加载
到场景中,矢量数据以矢量形式显示,栅格数据默认会降低分辨率来显示以提高效率。
1)加载数据数据
2)主要用到二个属性卡 base heights 和 Extrusion。前者是用来设置图层基础高程,后者是用来
拉高显示。
base heights
1
arcscene 和 sketchup 总结
设置图层基础高度
Extrusion
拉高度
2
arcscene 和 sketchup 总结
虽然 ArcScene 能够实现三维效果并且可以根据字段设置高度,但是这里的高度只是显
示相当于符号化,并且效果不佳。
ArcGIS 与 Google 的 SketchUp 软件结合是一个比较好的解决方案。通过其插件实现 ArcGIS
的交互。制作出来的视觉效果很逼真,更为方便的是在 sketchup 可以很方便的拉到面要素
得到立体效果。
二、arcscene 和 sketchup 结合
Sketchup 介绍
Google SketchUp 是一款可供您用于创建、修改及共享 3D 模型的软件。学起来比其它三
维建模程序更容易,这就是为什么许多人已经使用它的原因。

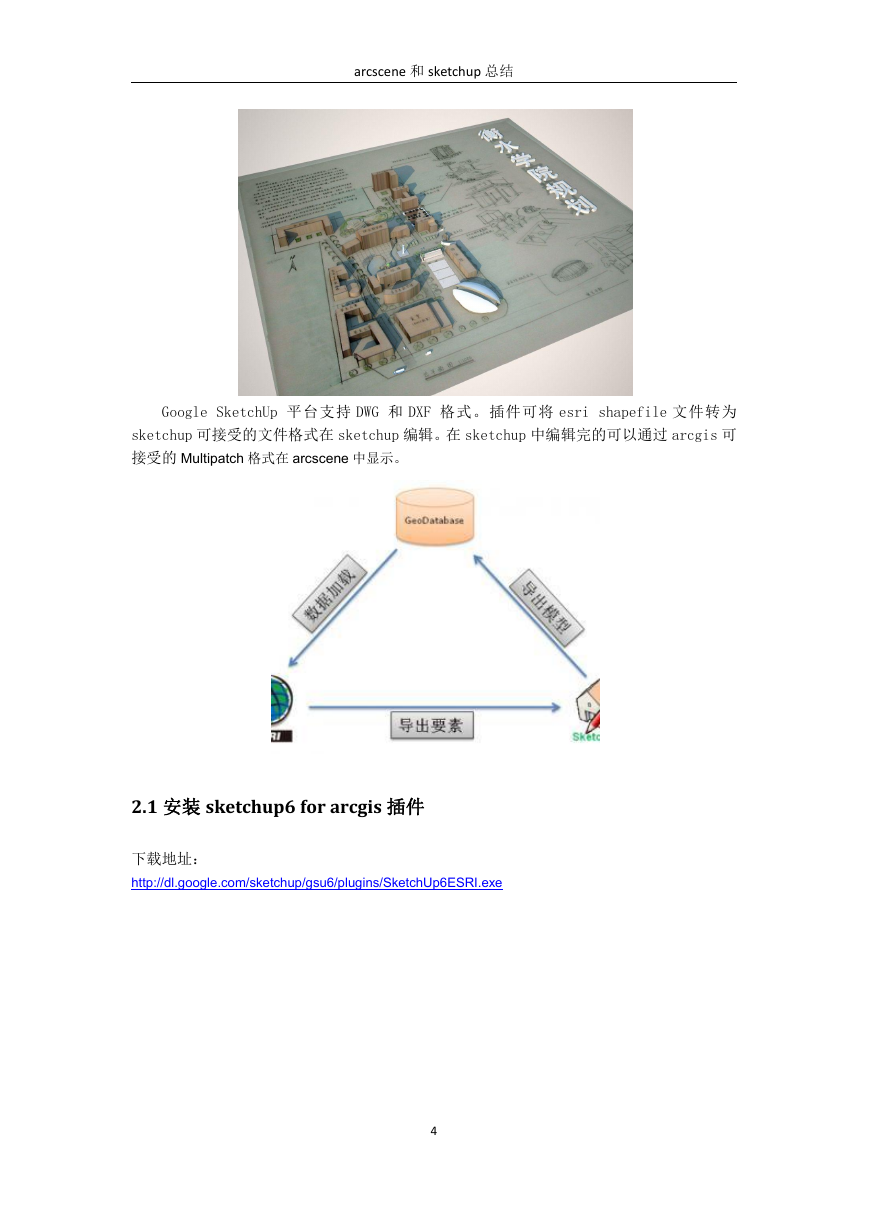

可作出效果:
3
arcscene 和 sketchup 总结
Google SketchUp 平台支持 DWG 和 DXF 格式。插件可将 esri shapefile 文件转为
sketchup 可接受的文件格式在 sketchup 编辑。在 sketchup 中编辑完的可以通过 arcgis 可
接受的 Multipatch 格式在 arcscene 中显示。
2.1 安装 sketchup6 for arcgis 插件
下载地址:
http://dl.google.com/sketchup/gsu6/plugins/SketchUp6ESRI.exe
4
arcscene 和 sketchup 总结
在 arcmap 工具栏空白处右击,选择 customize。
单击"Add From File" ,找到 ArcGIS 的安装目录下的 SketchUp6 文件夹。
(默认路径为 C:\Program Files\ArcGIS\SketchUp6 )
选择文件 FeaturesToSkp.dll
5
arcscene 和 sketchup 总结

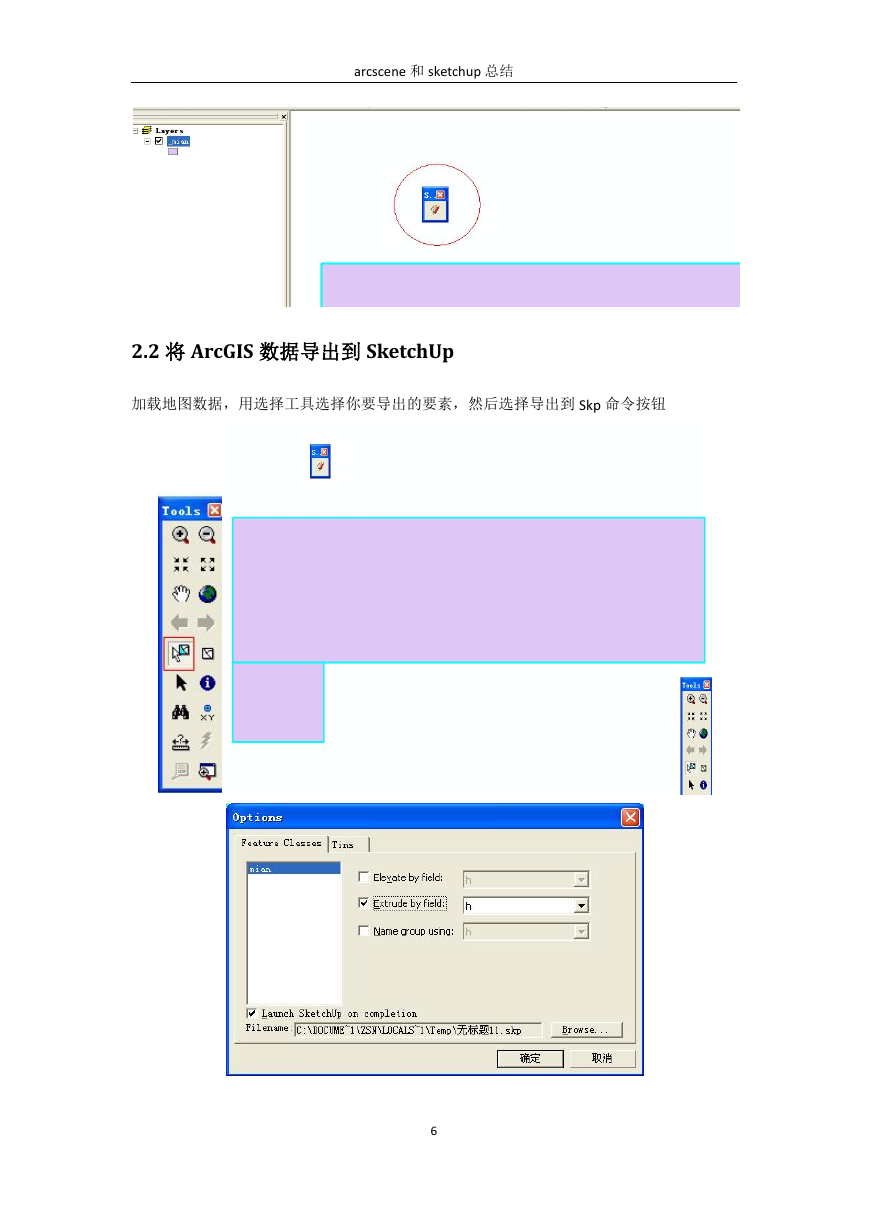

2.2 将 ArcGIS 数据导出到 SketchUp
加载地图数据,用选择工具选择你要导出的要素,然后选择导出到 Skp 命令按钮
6
arcscene 和 sketchup 总结

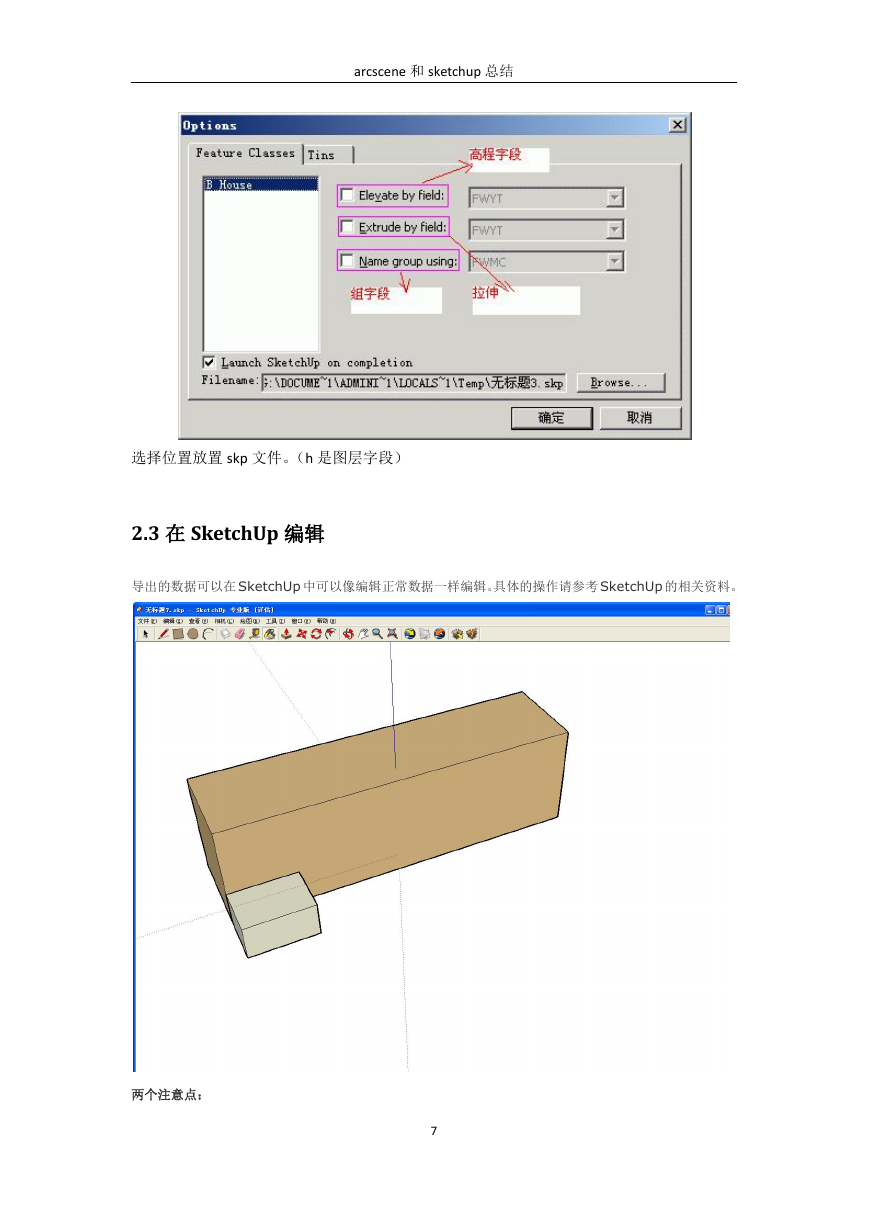

选择位置放置 skp 文件。(h 是图层字段)
2.3 在 SketchUp 编辑
导出的数据可以在 SketchUp 中可以像编辑正常数据一样编辑。具体的操作请参考 SketchUp 的相关资料。
两个注意点:
7
arcscene 和 sketchup 总结
1:不要改变几何对象的比例。
2:不要改变模型的 location(Window > Model Info > Location),从 ArcGIS 导出的数据已经具备
空间参考信息。
导出 mdb
选择需要导出的几何体
如果要导出全部模型,则不要选中任何几何体选择 File> Export > 3D Model 导出模型
选择或者新建一个 geodatabase
l 点击 Export,弹出一个对话框"Select Target Feature Class",
8
