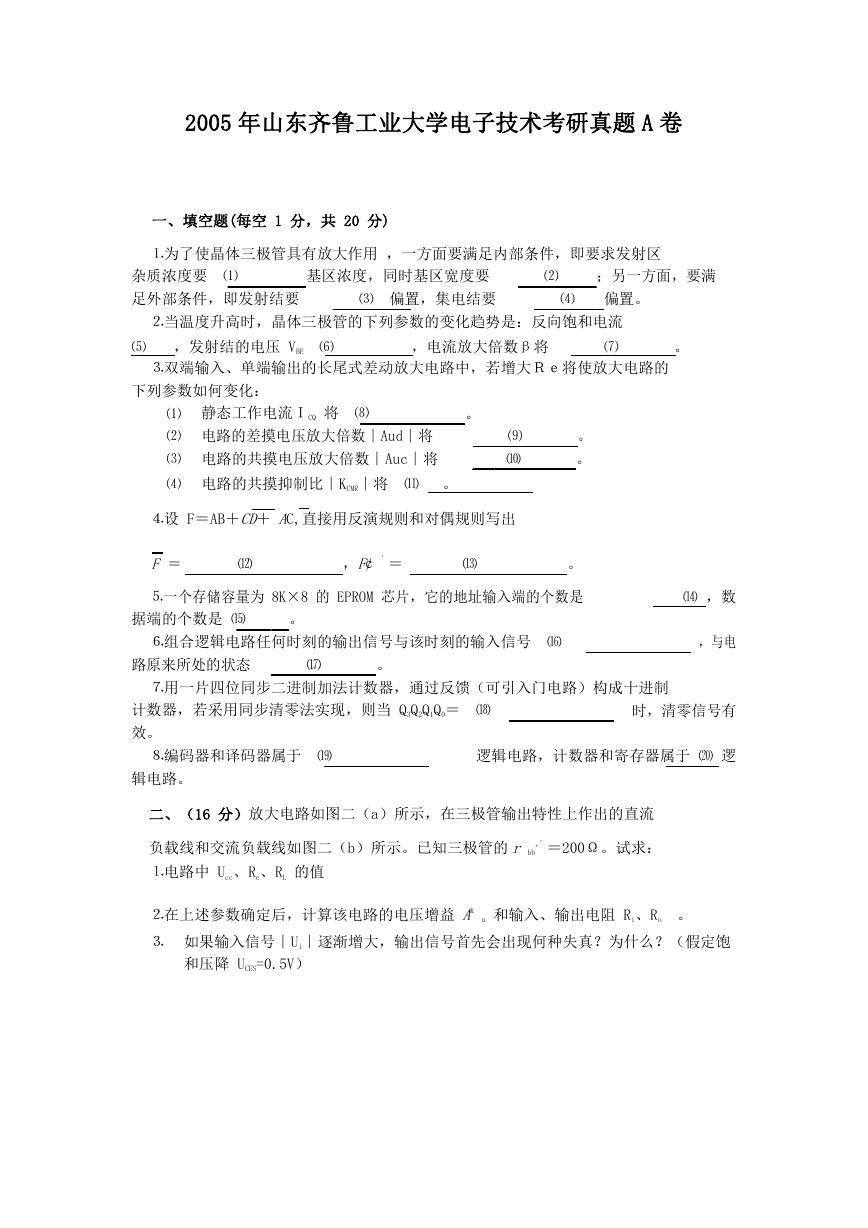

2005 年山东齐鲁工业大学电子技术考研真题 A 卷一、填空题(每空 1 分，共 20 分) ⒈为了使晶体三极管具有放大作用，一方面要满足内部条件，即要求发射区杂质浓度要 ⑴ 足外部条件，即发射结要基区浓度，同时基区宽度要 ⑶ 偏置，集电结要 ⑵ ；另一方面，要满 ⑷ 偏置。 ⒉当温度升高时，晶体三极管的下列参数的变化趋势是：反向饱和电流 ⑸ ，发射结的电压 VBE ⑹ ，电流放大倍数β将 ⑺ 。 ⒊双端输入、单端输出的长尾式差动放大电路中，若增大Ｒｅ将使放大电路的下列参数如何变化： ⑴ 静态工作电流ＩCQ 将 ⑻ ⑵ 电路的差摸电压放大倍数∣Aud∣将 ⑶ 电路的共摸电压放大倍数∣Auc∣将。 ⑼ ⑽ 。。 ⑷ 电路的共摸抑制比∣KCMR∣将 ⑾ 。 ⒋设 F＝AB＋CD＋ AC,直接用反演规则和对偶规则写出 F ＝ ⑿ ，F¢ ′＝ ⒀ 。 ⒌一个存储容量为 8K×8 的 EPROM 芯片，它的地址输入端的个数是 ⒁ ，数据端的个数是 ⒂ 。 ⒍组合逻辑电路任何时刻的输出信号与该时刻的输入信号 ⒃ ，与电路原来所处的状态 ⒄ 。 ⒎用一片四位同步二进制加法计数器，通过反馈（可引入门电路）构成十进制计数器，若采用同步清零法实现，则当 Q3Q2Q1Q0＝ ⒅ 效。时，清零信号有 ⒏编码器和译码器属于 ⒆ 逻辑电路，计数器和寄存器属于 ⒇ 逻辑电路。二、（16 分）放大电路如图二（a）所示，在三极管输出特性上作出的直流负载线和交流负载线如图二（b）所示。已知三极管的 r bb ⒈电路中 Ucc、Rc、RL 的值 ,′＝200Ω。试求： ⒉在上述参数确定后，计算该电路的电压增益 A& u 和输入、输出电阻 Ri、Ro 。 ⒊ 如果输入信号∣Ui∣逐渐增大，输出信号首先会出现何种失真？为什么？（假定饱和压降 UCES=0.5V）

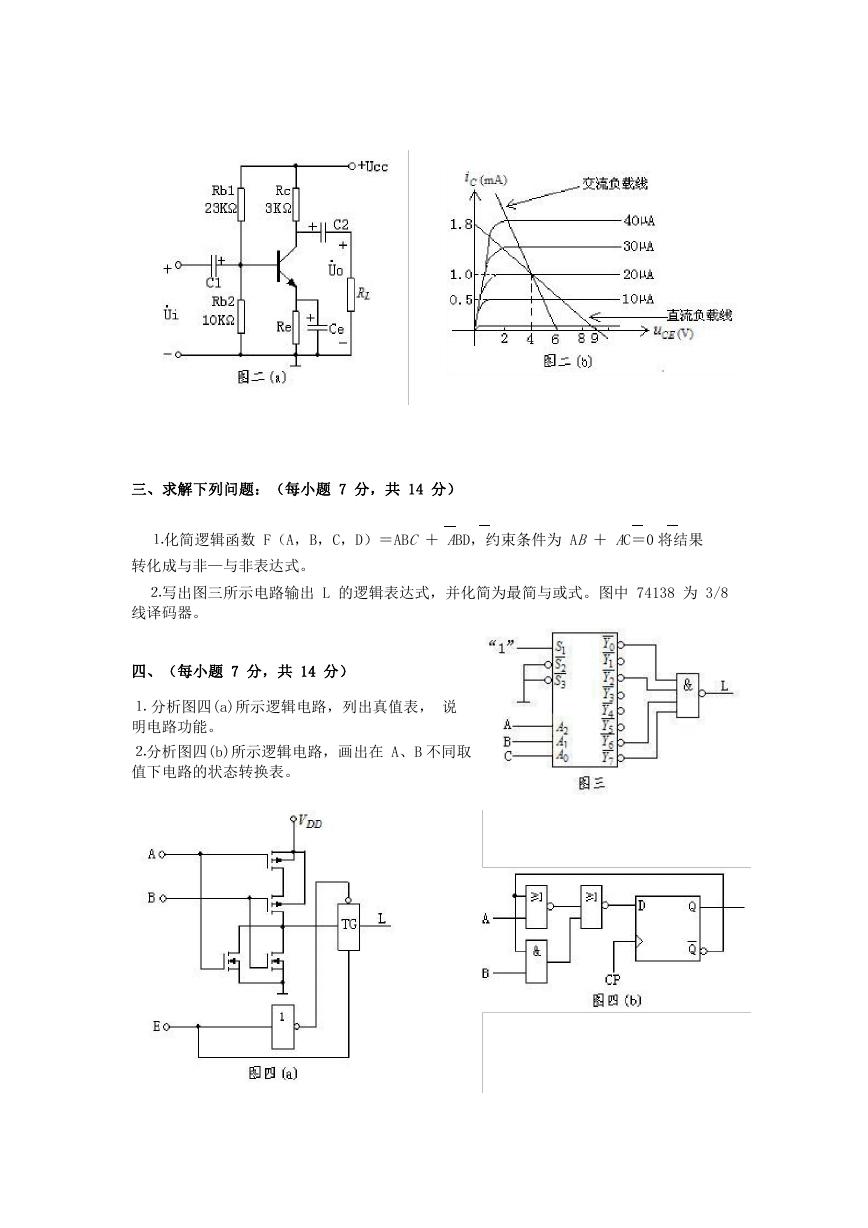

三、求解下列问题：（每小题 7 分，共 14 分） ⒈化简逻辑函数 F（A，B，C，D）＝ABC ＋ ABD，约束条件为 AB ＋ AC＝0 将结果转化成与非—与非表达式。 ⒉写出图三所示电路输出 L 的逻辑表达式，并化简为最简与或式。图中 74138 为 3/8 线译码器。四、（每小题 7 分，共 14 分） ⒈ 分析图四(a)所示逻辑电路，列出真值表，说明电路功能。 ⒉分析图四(b)所示逻辑电路，画出在 A、B 不同取值下电路的状态转换表。

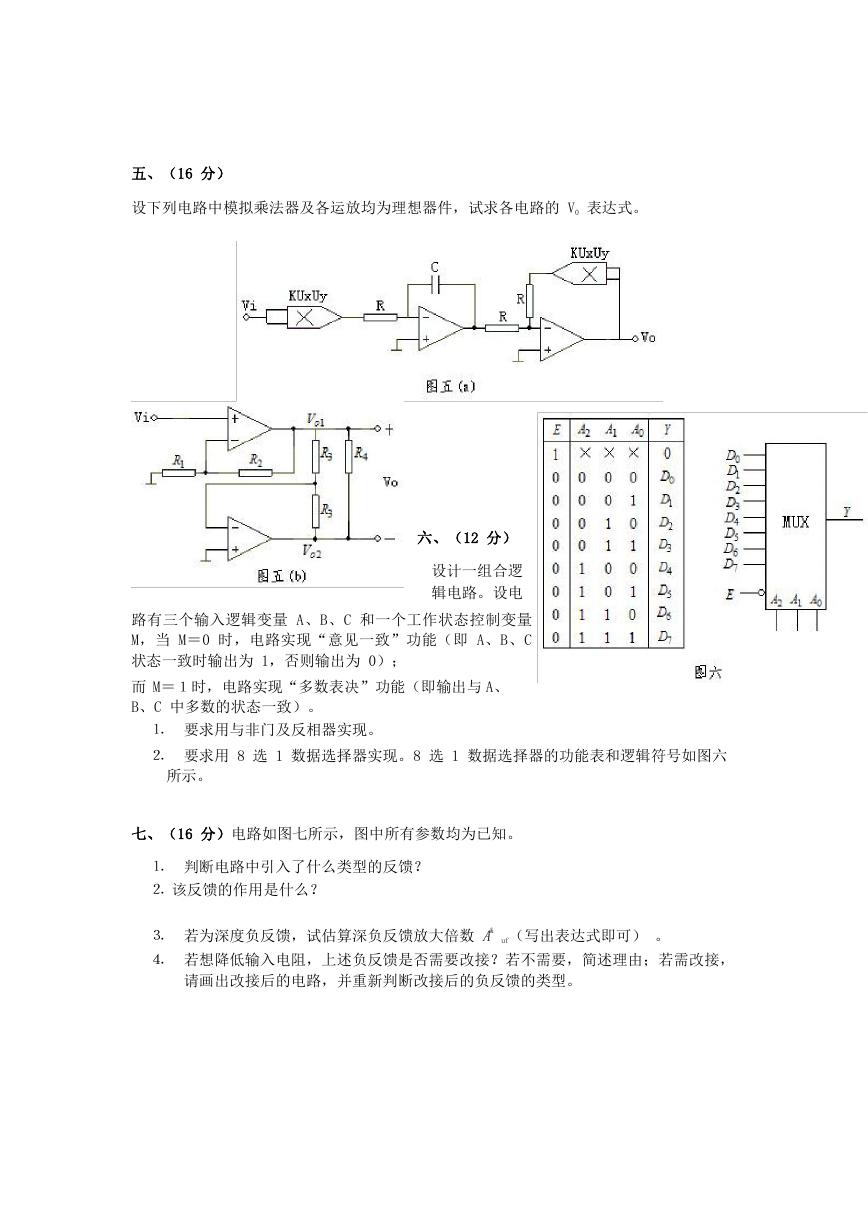

五、（16 分）设下列电路中模拟乘法器及各运放均为理想器件，试求各电路的 V0 表达式。六、（12 分）设计一组合逻辑电路。设电路有三个输入逻辑变量 A、B、C 和一个工作状态控制变量 M，当 M＝0 时，电路实现“意见一致”功能（即 A、B、C 状态一致时输出为 1，否则输出为 0）；而 M＝１时，电路实现“多数表决”功能（即输出与 A、 B、C 中多数的状态一致）。 ⒈ 要求用与非门及反相器实现。 ⒉ 要求用 8 选 1 数据选择器实现。8 选 1 数据选择器的功能表和逻辑符号如图六所示。七、（16 分）电路如图七所示，图中所有参数均为已知。 ⒈ 判断电路中引入了什么类型的反馈？ ⒉ 该反馈的作用是什么？ ⒊ 若为深度负反馈，试估算深负反馈放大倍数 A& uf（写出表达式即可）。 ⒋ 若想降低输入电阻，上述负反馈是否需要改接？若不需要，简述理由；若需改接，请画出改接后的电路，并重新判断改接后的负反馈的类型。

八、（16 分）由三个理想运放组成的电路如图八(a)所示，ｕi 为正弦信号，如图八(b)所示。ｔ＝0 时，积分电容上的电压为 0，⒈试说明三个运放各组成什么电路。⒉画出对应的ｕo1，ｕo2 和ｕo3 的波形。九、（14 分）如图九所示为一同步时序逻辑电路，各触发器的初态均为 0，试做如下分析： ⒈ 求各触发器的驱动方程和状态方程； ⒉ 画出状态转换表和状态转换图；

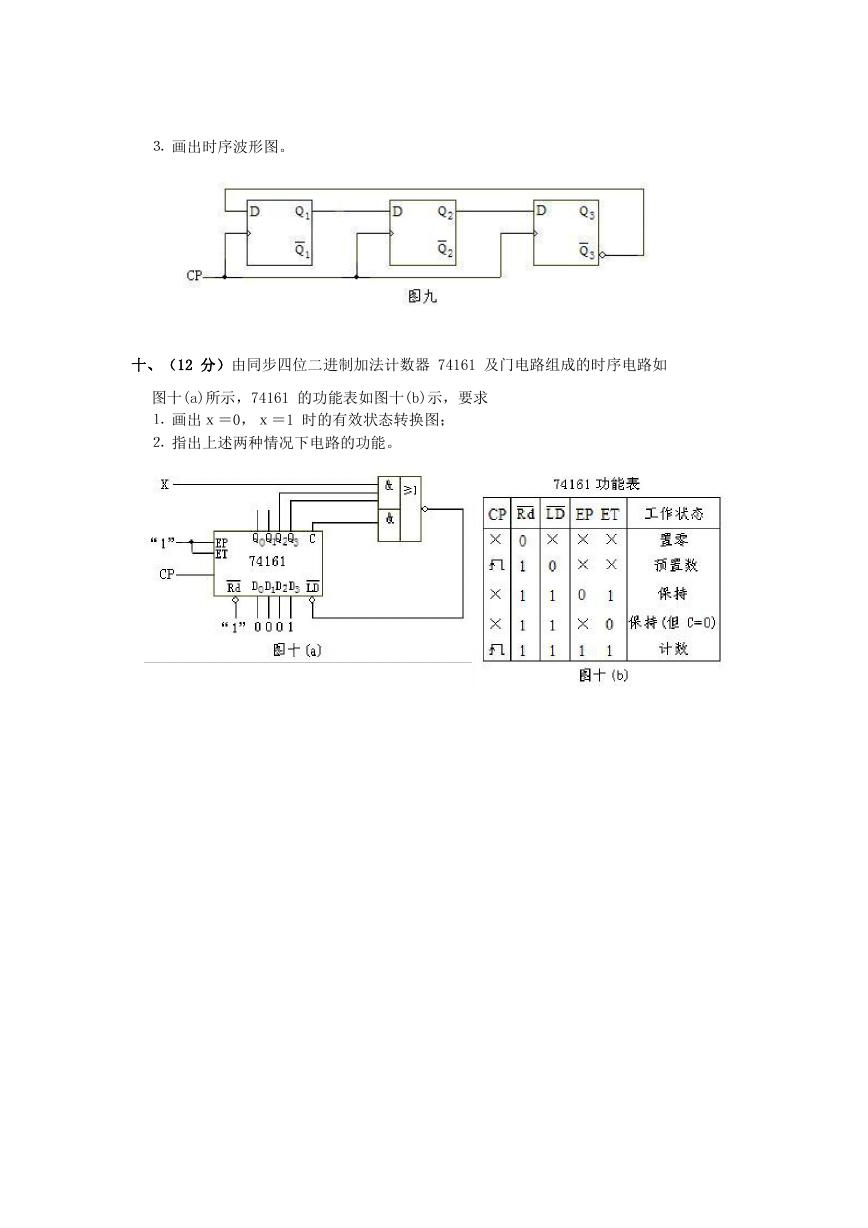

⒊ 画出时序波形图。十、（12 分）由同步四位二进制加法计数器 74161 及门电路组成的时序电路如图十(a)所示，74161 的功能表如图十(b)示，要求 ⒈ 画出ｘ＝0，ｘ＝1 时的有效状态转换图； ⒉ 指出上述两种情况下电路的功能。
