MAKING MODERN LIVING POSSIBLE
操作手册(90 kW–315 kW,D 机架)
VLT® AutomationDrive FC 300
安全性
安全性
安全性
警告
VLT® Automation Drive(D 机架)
操作手册
认证

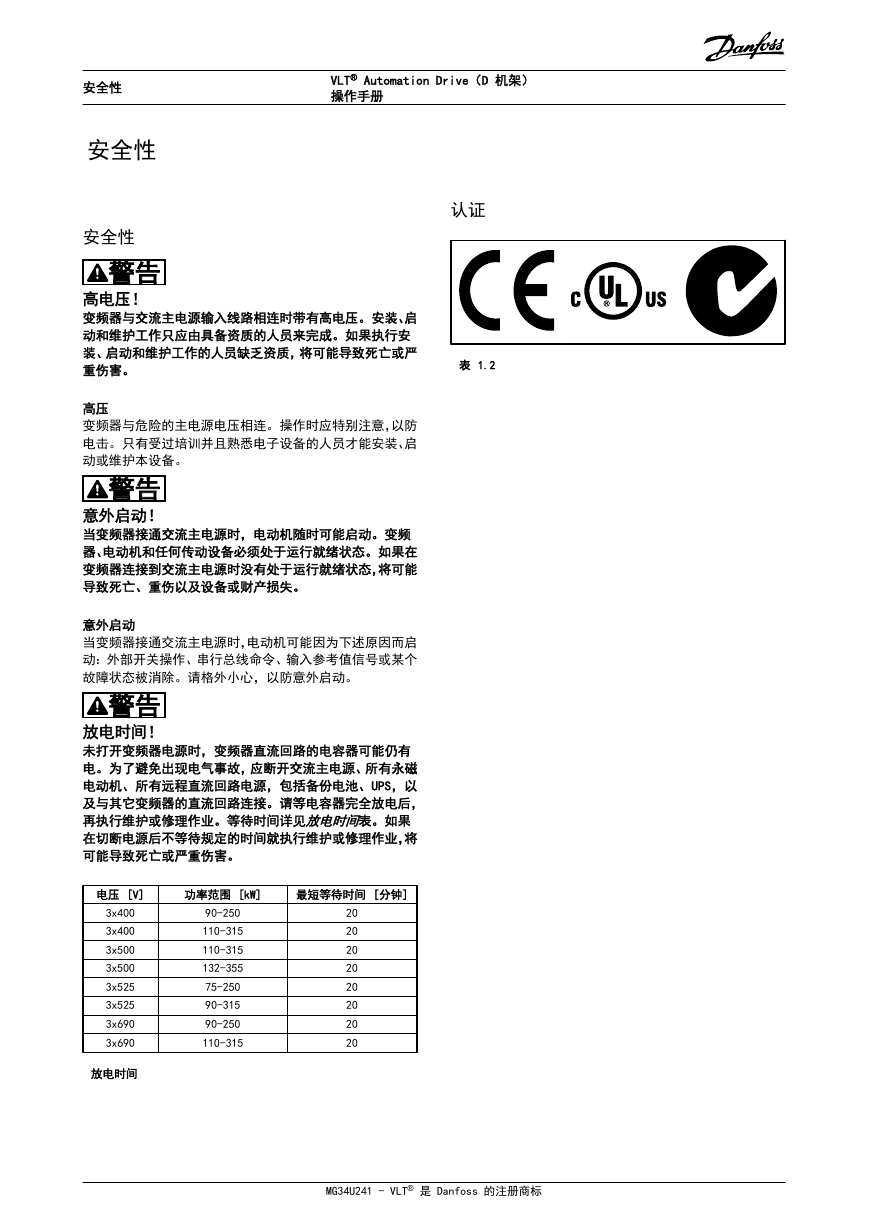

高电压!
变频器与交流主电源输入线路相连时带有高电压。安装、启
动和维护工作只应由具备资质的人员来完成。如果执行安
装、启动和维护工作的人员缺乏资质,将可能导致死亡或严
重伤害。
表 1.2
高压
变频器与危险的主电源电压相连。操作时应特别注意,以防
电击。只有受过培训并且熟悉电子设备的人员才能安装、启
动或维护本设备。
警告
意外启动!
当变频器接通交流主电源时,电动机随时可能启动。变频
器、电动机和任何传动设备必须处于运行就绪状态。如果在
变频器连接到交流主电源时没有处于运行就绪状态,将可能
导致死亡、重伤以及设备或财产损失。
意外启动
当变频器接通交流主电源时,电动机可能因为下述原因而启
动:外部开关操作、串行总线命令、输入参考值信号或某个
故障状态被消除。请格外小心,以防意外启动。
警告
放电时间!
未打开变频器电源时,变频器直流回路的电容器可能仍有
电。为了避免出现电气事故,应断开交流主电源、所有永磁
电动机、所有远程直流回路电源,包括备份电池、UPS,以
及与其它变频器的直流回路连接。请等电容器完全放电后,
再执行维护或修理作业。等待时间详见放电时间表。如果
在切断电源后不等待规定的时间就执行维护或修理作业,将
可能导致死亡或严重伤害。
电压 [V]
功率范围 [kW]
最短等待时间 [分钟]
3x400
3x400
3x500
3x500
3x525
3x525
3x690
3x690
放电时间
90-250
110-315
110-315
132-355
75-250
90-315
90-250
110-315
20
20
20
20
20
20
20
20
MG34U241 - VLT® 是 Danfoss 的注册商标
安全性
VLT® Automation Drive(D 机架)
操作手册
MG34U241 - VLT® 是 Danfoss 的注册商标

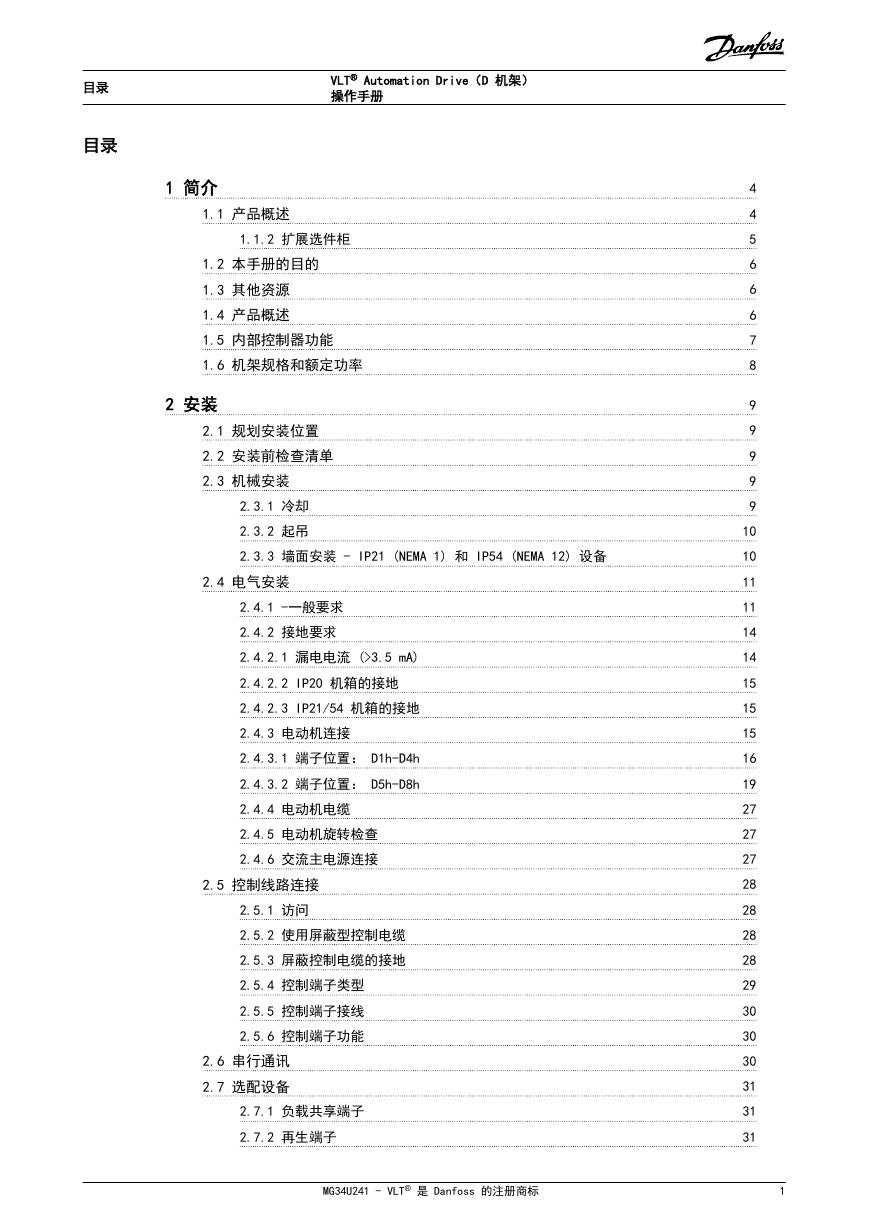

目录
目录
VLT® Automation Drive(D 机架)
操作手册
1 简介
1.1 产品概述
1.1.2 扩展选件柜
1.2 本手册的目的
1.3 其他资源
1.4 产品概述
1.5 内部控制器功能
1.6 机架规格和额定功率
2 安装
2.1 规划安装位置
2.2 安装前检查清单
2.3 机械安装
2.3.1 冷却
2.3.2 起吊
2.3.3 墙面安装 - IP21 (NEMA 1) 和 IP54 (NEMA 12) 设备
2.4 电气安装
2.4.1 -一般要求
2.4.2 接地要求
2.4.2.1 漏电电流 (>3.5 mA)
2.4.2.2 IP20 机箱的接地
2.4.2.3 IP21/54 机箱的接地
2.4.3 电动机连接
2.4.3.1 端子位置: D1h-D4h
2.4.3.2 端子位置: D5h-D8h
2.4.4 电动机电缆
2.4.5 电动机旋转检查
2.4.6 交流主电源连接
2.5 控制线路连接
2.5.1 访问
2.5.2 使用屏蔽型控制电缆
2.5.3 屏蔽控制电缆的接地
2.5.4 控制端子类型
2.5.5 控制端子接线
2.5.6 控制端子功能
2.6 串行通讯
2.7 选配设备
2.7.1 负载共享端子
2.7.2 再生端子
4
4
5
6
6
6
7
8
9
9
9
9
9
10
10
11
11
14
14
15
15
15
16
19
27
27
27
28
28
28
28
29
30
30
30
31
31
31
MG34U241 - VLT® 是 Danfoss 的注册商标
1
目录
VLT® Automation Drive(D 机架)
操作手册
2.7.3 防冷凝加热器
2.7.4 制动斩波器
2.7.5 主电源屏蔽
2.7.6 主电源切断器
2.7.7 接触器
2.7.8 断路器
3 启动和调试
3.1 启动前的准备
3.2 接通 电源
3.3 基本操作设置
3.4 本地控制测试
3.5 系统启动
4 用户界面
4.1 本地控制面板
4.1.1 LCP 布局
4.1.2 设置 LCP 显示值
4.1.3 显示
4.1.4 导航键
4.1.5 操作键
4.2 备份和复制参数设置
4.2.1 上载数据到 LCP
4.2.2 从 LCP 下载数据
4.3 恢复默认设置
4.3.1 建议的初始化
4.3.2 手动初始化
5 编程
5.1 简介
5.2 编程示例
5.3 控制端子编程示例
5.4 国际/北美默认参数设置
5.5 参数菜单结构
5.6 使用 MCT 10 设置软件 进行远程设置
6 应用示例
6.1 简介
6.2 应用示例
7 状态信息
7.1 状态显示
2
MG34U241 - VLT® 是 Danfoss 的注册商标
31
31
31
31
31
31
32
32
33
33
34
35
36
36
36
37
37
38
38
38
39
39
39
39
39
40
40
40
42
42
43
48
49
49
49
54
54

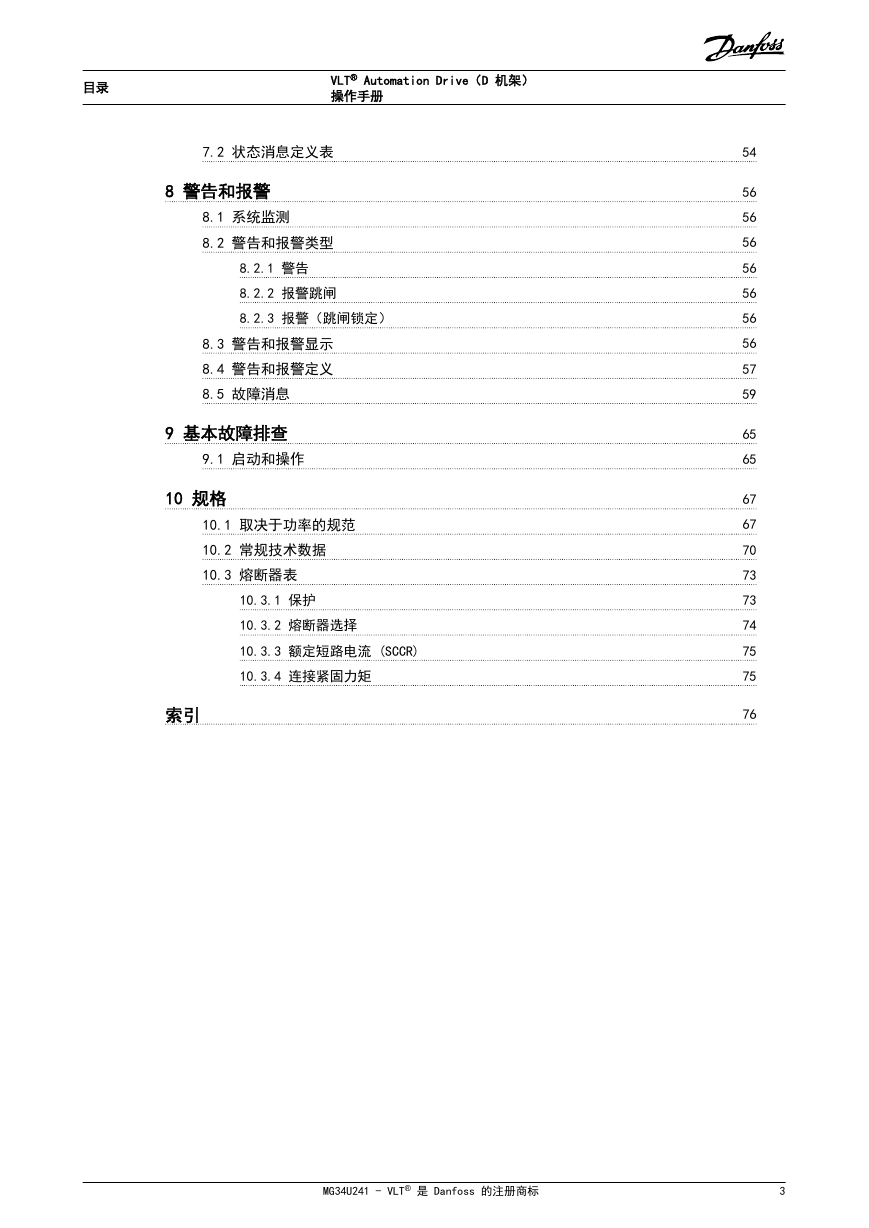

目录
VLT® Automation Drive(D 机架)
操作手册
7.2 状态消息定义表
8 警告和报警
8.1 系统监测
8.2 警告和报警类型
8.2.1 警告
8.2.2 报警跳闸
8.2.3 报警(跳闸锁定)
8.3 警告和报警显示
8.4 警告和报警定义
8.5 故障消息
9 基本故障排查
9.1 启动和操作
10 规格
10.1 取决于功率的规范
10.2 常规技术数据
10.3 熔断器表
10.3.1 保护
10.3.2 熔断器选择
10.3.3 额定短路电流 (SCCR)
10.3.4 连接紧固力矩
索引
54
56
56
56
56
56
56
56
57
59
65
65
67
67
70
73
73
74
75
75
76
MG34U241 - VLT® 是 Danfoss 的注册商标
3
VLT® Automation Drive(D 机架)
操作手册
简介
1 简介
11

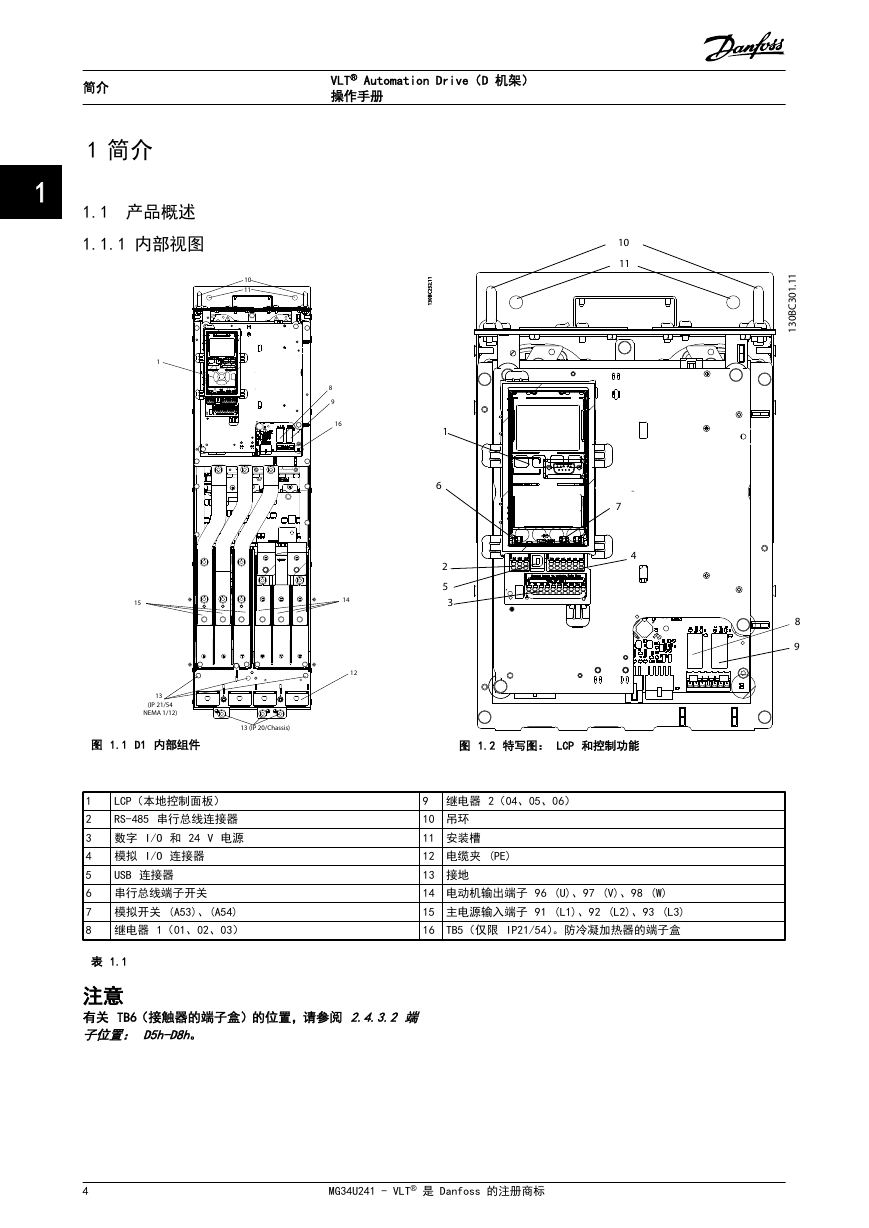

1.1 产品概述
1.1.1 内部视图
图 1.1 D1 内部组件
图 1.2 特写图: LCP 和控制功能
1
2
LCP(本地控制面板)
RS-485 串行总线连接器
3 数字 I/O 和 24 V 电源
4 模拟 I/O 连接器
5
USB 连接器
6 串行总线端子开关
7 模拟开关 (A53)、(A54)
8 继电器 1(01、02、03)
表 1.1
注意
有关 TB6(接触器的端子盒)的位置,请参阅 2.4.3.2 端
子位置: D5h-D8h。
9 继电器 2(04、05、06)
10 吊环
11 安装槽
12 电缆夹 (PE)
13 接地
14 电动机输出端子 96 (U)、97 (V)、98 (W)
15 主电源输入端子 91 (L1)、92 (L2)、93 (L3)
16 TB5(仅限 IP21/54)。防冷凝加热器的端子盒
4
MG34U241 - VLT® 是 Danfoss 的注册商标
130BC252.1111514891213 (IP 20/Chassis)13 (IP 21/54NEMA 1/12)111016130BC301.111234567891011
