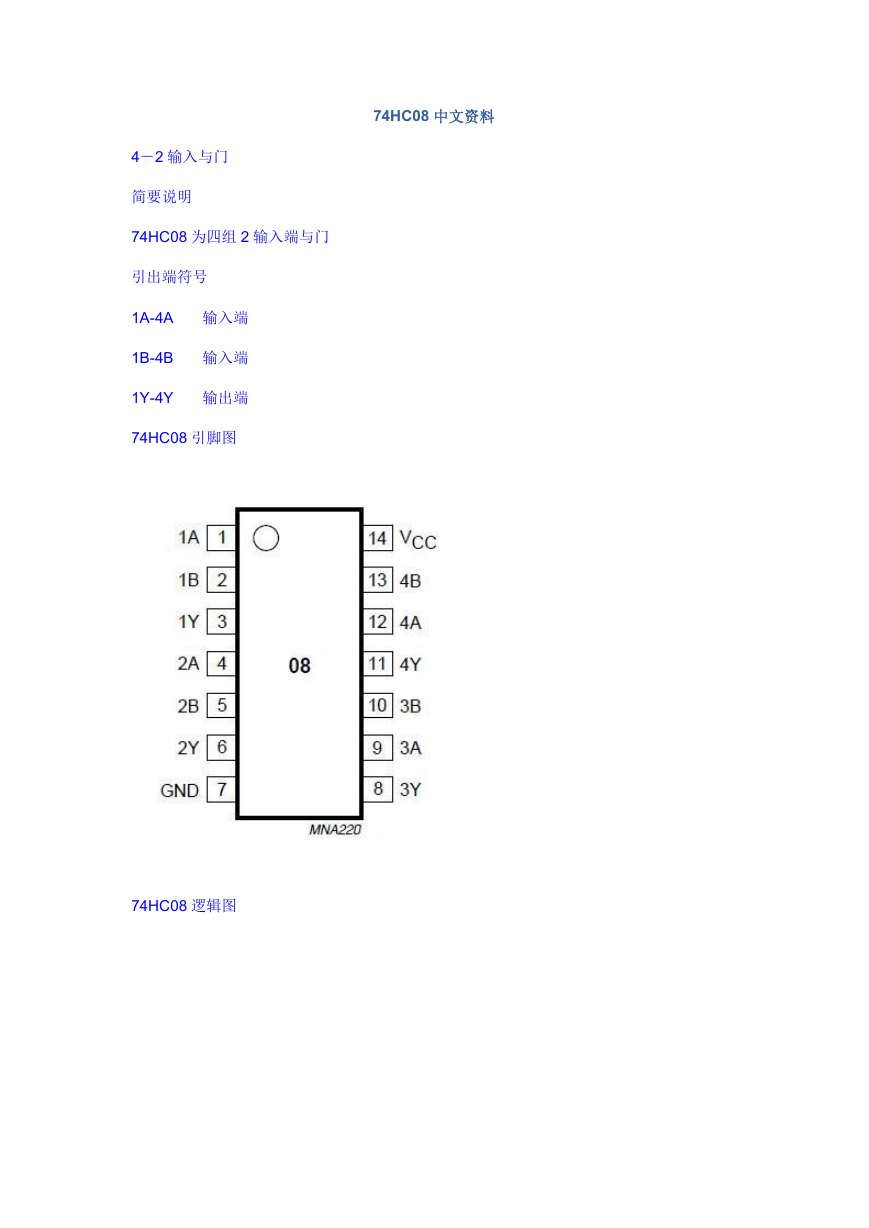

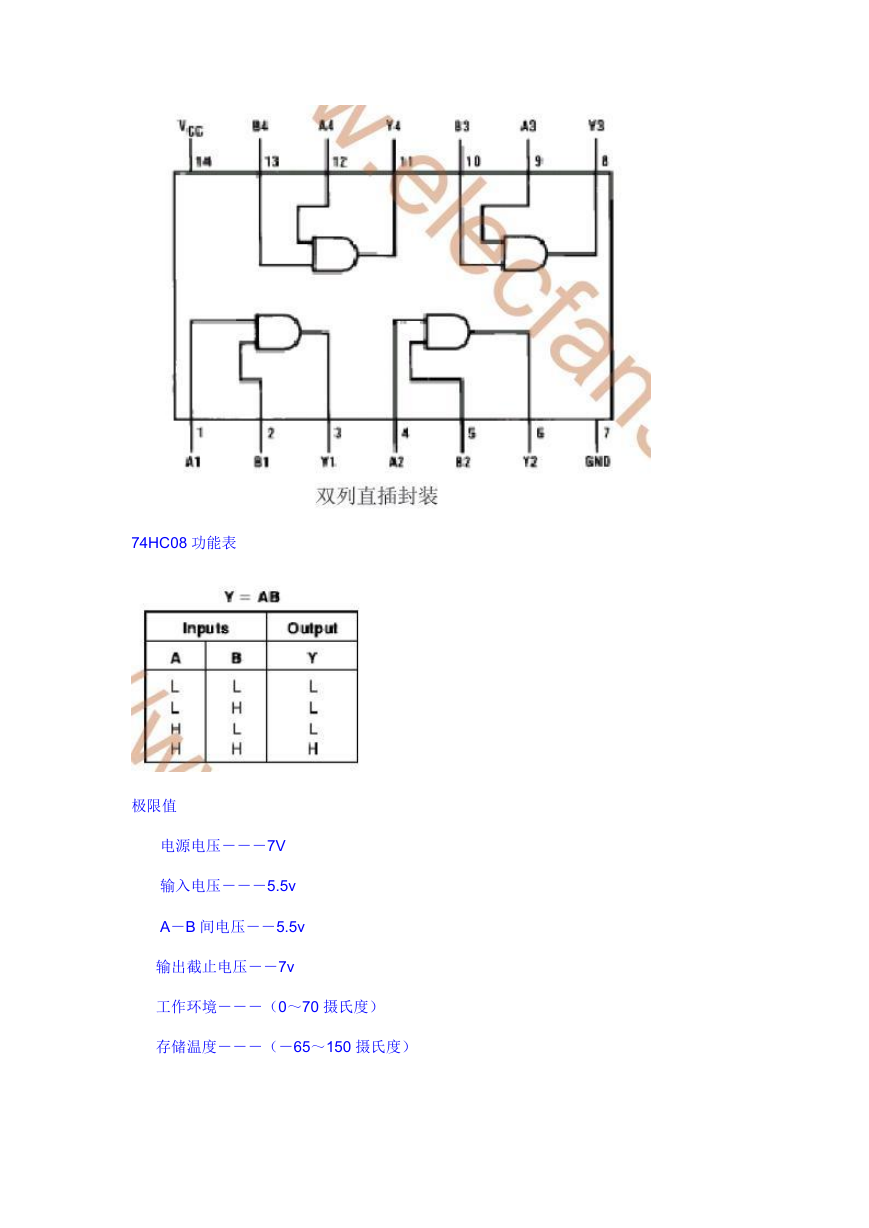

74HC08 中文资料 4－2 输入与门简要说明 74HC08 为四组 2 输入端与门引出端符号 1A-4A 输入端 1B-4B 输入端 1Y-4Y 输出端 74HC08 引脚图 74HC08 逻辑图

74HC08 功能表极限值电源电压－－－7V 输入电压－－－5.5v A－B 间电压－－5.5v 输出截止电压－－7v 工作环境－－－（0～70 摄氏度）存储温度－－－（－65～150 摄氏度）
