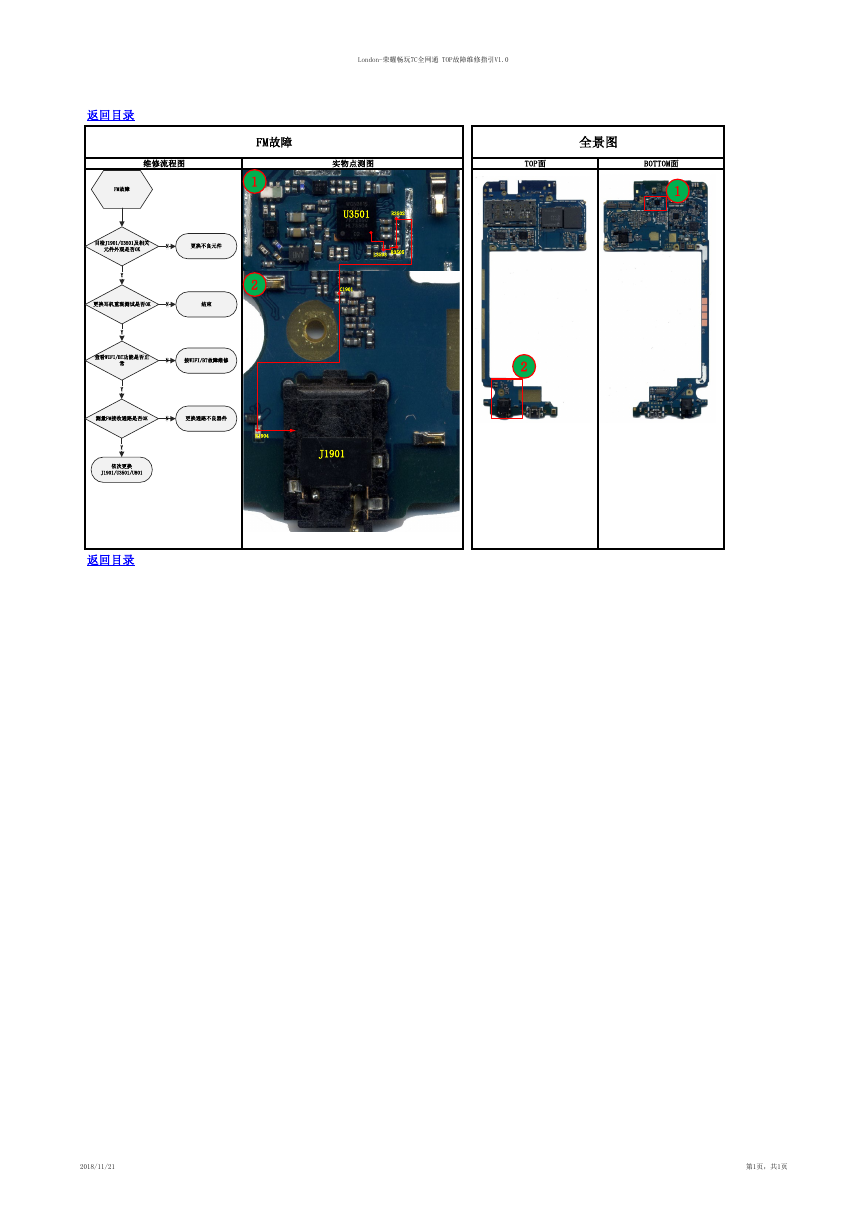

London-荣耀畅玩7C全网通 TOP故障维修指引V1.0 FM故障 全景图 维修流程图 实物点测图 TOP面 BOTTOM面 1 2 U3501 R3502 L3503 R3505 C1901 R1904 J1901 1 2 返回目录 FM故障 目检J1901/U3501及相关 元件外观是否OK N 更换不良元件 Y 更换耳机重现测试是否OK N 结束 Y 查看WIFI/BT功能是否正 常 Y N 按WIFI/BT故障维修 测量FM接收通路是否OK N 更换通路不良器件 Y 依次更换 J1901/U3501/U801 返回目录 2018/11/21 第1页，共1页
