歡迎惠顧﹗ 祝賀您擁有了這台 Sony Digital Handycam 攝影機-使用本機﹐您能以優質的影像和聲音記錄下您生活中的珍貴片斷- 這架便攜式攝影機既滿載著先進的功能﹐又極易使用-您很快就能攝出今後留下美好回憶的家庭生活錄影- 為防止本機引發意外的火災或電擊﹐請勿把本機放在雨點所及之處或潮濕的地方- 警告為防止觸電﹐不可打開機體外殼﹐如果必要﹐請委託專門人員進行- 2

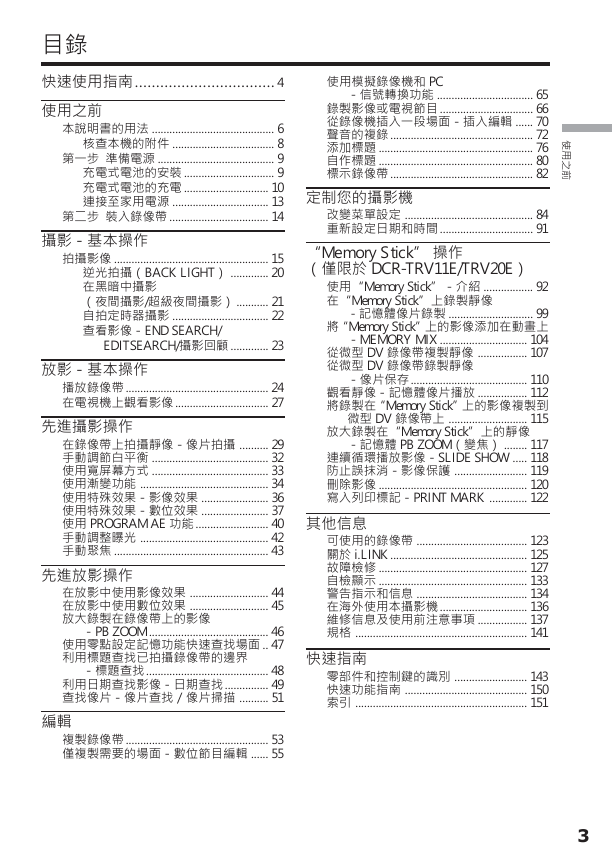

目錄快速使用指南 ................................. 4 使用之前本說明書的用法 .......................................... 6 核查本機的附件 ................................... 8 第一步準備電源 ........................................ 9 充電式電池的安裝 ............................... 9 充電式電池的充電 ............................. 10 連接至家用電源 ................................. 13 第二步裝入錄像帶 .................................. 14 攝影－基本操作拍攝影像 ..................................................... 15 逆光拍攝（BACK LIGHT） ............. 20 在黑暗中攝影（夜間攝影/超級夜間攝影） ........... 21 自拍定時器攝影 ................................. 22 查看影像－END SEARCH/ EDITSEARCH/攝影回顧 ............. 23 放影－基本操作播放錄像帶 ................................................. 24 在電視機上觀看影像 ................................ 27 先進攝影操作在錄像帶上拍攝靜像－像片拍攝 .......... 29 手動調節白平衡 ........................................ 32 使用寬屏幕方式 ........................................ 33 使用漸變功能 ............................................ 34 使用特殊效果－影像效果 ....................... 36 使用特殊效果－數位效果 ....................... 37 使用 PROGRAM AE 功能 ......................... 40 手動調整曝光 ............................................ 42 手動聚焦 ..................................................... 43 先進放影操作在放影中使用影像效果 ........................... 44 在放影中使用數位效果 ........................... 45 放大錄製在錄像帶上的影像－PB ZOOM ......................................... 46 使用零點設定記憶功能快速查找場面 .. 47 利用標題查找已拍攝錄像帶的邊界－標題查找 .......................................... 48 利用日期查找影像－日期查找 ............... 49 查找像片－像片查找／像片掃描 .......... 51 編輯複製錄像帶 ................................................. 53 僅複製需要的場面－數位節目編輯 ...... 55 使用模擬錄像機和 PC －信號轉換功能 ................................. 65 錄製影像或電視節目 ................................ 66 從錄像機插入一段場面－插入編輯 ...... 70 聲音的複錄 ................................................. 72 添加標題 ..................................................... 76 自作標題 ..................................................... 80 標示錄像帶 ................................................. 82 使用之前定制您的攝影機改變菜單設定 ............................................ 84 重新設定日期和時間 ................................ 91 “Memory Stick” 操作（僅限於 DCR-TRV11E/TRV20E）使用“Memory Stick”－介紹 ................. 92 在“Memory Stick”上錄製靜像－記憶體像片錄製 ............................. 99 將“Memory Stick”上的影像添加在動畫上－MEMORY MIX .............................. 104 從微型 DV 錄像帶複製靜像 ................. 107 從微型 DV 錄像帶錄製靜像－像片保存 ........................................ 110 觀看靜像－記憶體像片播放 ................. 112 將錄製在“Memory Stick”上的影像複製到微型 DV 錄像帶上 ........................... 115 放大錄製在“Memory Stick”上的靜像－記憶體 PB ZOOM（變焦） ........ 117 連續循環播放影像－SLIDE SHOW ..... 118 防止誤抹消－影像保護 ......................... 119 刪除影像 ................................................... 120 寫入列印標記－PRINT MARK ............. 122 其他信息可使用的錄像帶 ...................................... 123 關於 i.LINK ............................................... 125 故障檢修 ................................................... 127 自檢顯示 ................................................... 133 警告指示和信息 ...................................... 134 在海外使用本攝影機 .............................. 136 維修信息及使用前注意事項 ................. 137 規格 ........................................................... 141 快速指南零部件和控制鍵的識別 ......................... 143 快速功能指南 .......................................... 150 索引 ........................................................... 151 3

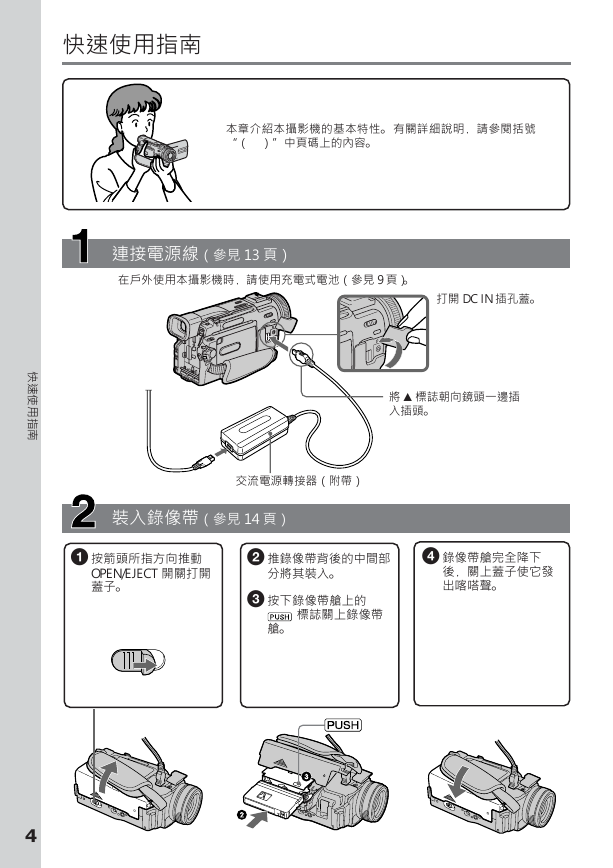

快速使用指南本章介紹本攝影機的基本特性-有關詳細說明﹐請參閱括號 “（）”中頁碼上的內容- 連接電源線（參見 13 頁）在戶外使用本攝影機時﹐請使用充電式電池（參見 9 頁）- 打開 DC IN 插孔蓋- 將 v 標誌朝向鏡頭一邊插入插頭- 交流電源轉接器（附帶）裝入錄像帶（參見 14 頁） 1 按箭頭所指方向推動 OPEN/EJECT 開關打開蓋子- 2 推錄像帶背後的中間部分將其裝入- 3 按下錄像帶艙上的標誌關上錄像帶艙- 4 錄像帶艙完全降下後﹐關上蓋子使它發出喀嗒聲- EJECT 快速使用指南 4

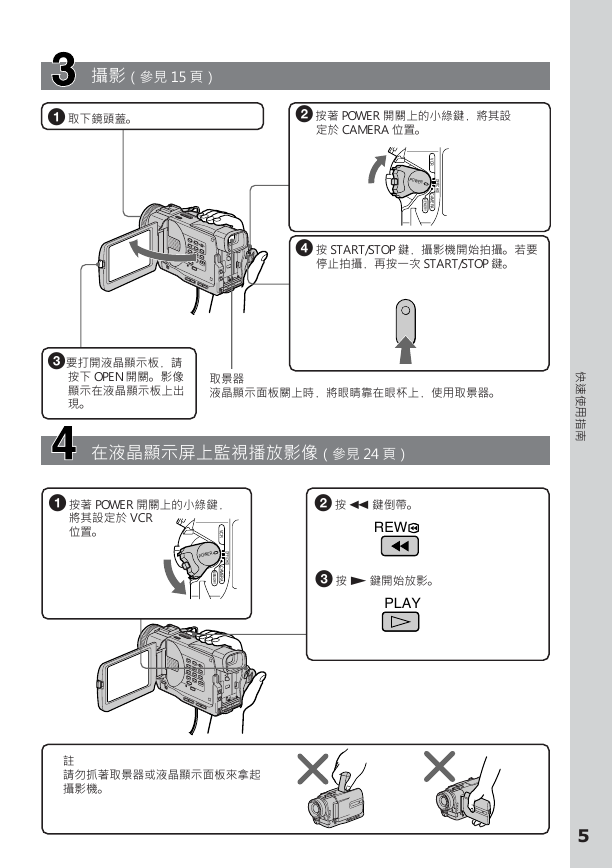

攝影（參見 15 頁） 1 取下鏡頭蓋- 2 按著 POWER 開關上的小綠鍵﹐將其設定於 CAMERA 位置- V C R O F F ( C H G ) POWER C A M E R A M E M O R Y 4 按 START/STOP 鍵﹐攝影機開始拍攝-若要停止拍攝﹐再按一次 START/STOP 鍵- 3要打開液晶顯示板﹐請按下 OPEN 開關-影像顯示在液晶顯示板上出現- 取景器液晶顯示面板關上時﹐將眼睛靠在眼杯上﹐使用取景器- 在液晶顯示屏上監視播放影像（參見 24 頁） 1 按著 POWER 開關上的小綠鍵﹐ 2 按 m 鍵倒帶- 將其設定於 VCR 位置- V C R P O W E R O F F ( C H G ) C A M E R A M E M O R Y REW 3 按 N 鍵開始放影- PLAY 註請勿抓著取景器或液晶顯示面板來拿起攝影機- 快速使用指南 5

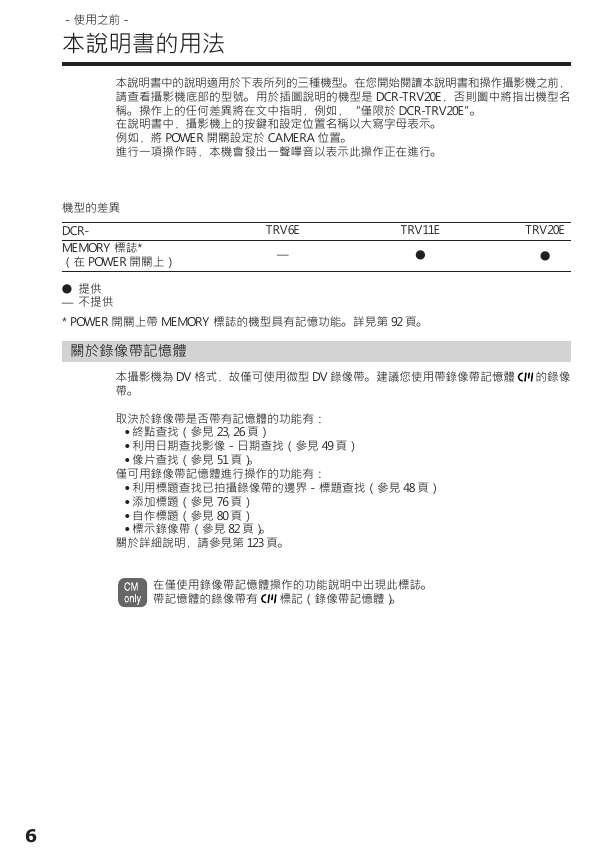

－使用之前－本說明書的用法本說明書中的說明適用於下表所列的三種機型-在您開始閱讀本說明書和操作攝影機之前﹐ 請查看攝影機底部的型號-用於插圖說明的機型是 DCR-TRV20E﹐否則圖中將指出機型名稱-操作上的任何差異將在文中指明﹐例如﹐“僅限於 DCR-TRV20E”- 在說明書中﹐攝影機上的按鍵和設定位置名稱以大寫字母表示- 例如﹐將 POWER 開關設定於 CAMERA 位置- 進行一項操作時﹐本機會發出一聲嗶音以表示此操作正在進行- 機型的差異 DCR- MEMORY 標誌* （在 POWER 開關上） TRV6E — TRV11E z TRV20E z z 提供 — 不提供 * POWER 開關上帶 MEMORY 標誌的機型具有記憶功能-詳見第 92 頁- 關於錄像帶記憶體本攝影機為 DV 格式﹐故僅可使用微型 DV 錄像帶-建議您使用帶錄像帶記憶體帶- 的錄像取決於錄像帶是否帶有記憶體的功能有： •終點查找（參見 23, 26 頁） •利用日期查找影像－日期查找（參見 49 頁） •像片查找（參見 51 頁）- 僅可用錄像帶記憶體進行操作的功能有： •利用標題查找已拍攝錄像帶的邊界－標題查找（參見 48 頁） •添加標題（參見 76 頁） •自作標題（參見 80 頁） •標示錄像帶（參見 82 頁）- 關於詳細說明﹐請參見第 123 頁- 在僅使用錄像帶記憶體操作的功能說明中出現此標誌- 帶記憶體的錄像帶有標記（錄像帶記憶體）- 6

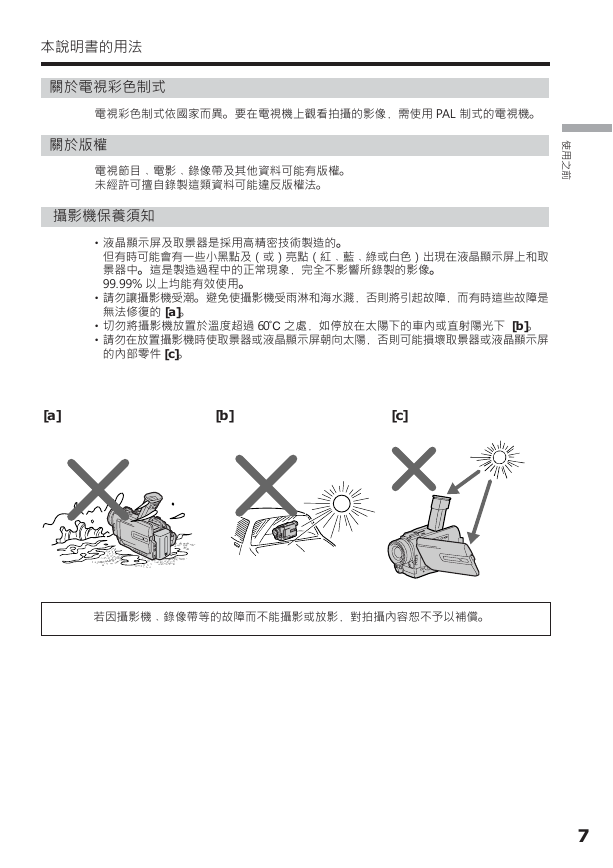

本說明書的用法關於電視彩色制式電視彩色制式依國家而異-要在電視機上觀看拍攝的影像﹐需使用 PAL 制式的電視機- 關於版權電視節目﹑電影﹑錄像帶及其他資料可能有版權- 未經許可擅自錄製這類資料可能違反版權法- 攝影機保養須知 • 液晶顯示屏及取景器是採用高精密技術製造的/ 但有時可能會有一些小黑點及（或）亮點（紅﹑藍﹑綠或白色）出現在液晶顯示屏上和取景器中/這是製造過程中的正常現象﹐完全不影響所錄製的影像/ 99.99% 以上均能有效使用/ • 請勿讓攝影機受潮-避免使攝影機受雨淋和海水濺﹐否則將引起故障﹐而有時這些故障是 • 切勿將攝影機放置於溫度超過 60˚C 之處﹐如停放在太陽下的車內或直射陽光下 [b]- • 請勿在放置攝影機時使取景器或液晶顯示屏朝向太陽﹐否則可能損壞取景器或液晶顯示屏無法修復的 [a]- 的內部零件 [c]- [a] [b] [c] 若因攝影機﹑錄像帶等的故障而不能攝影或放影﹐對拍攝內容恕不予以補償- 使用之前 7

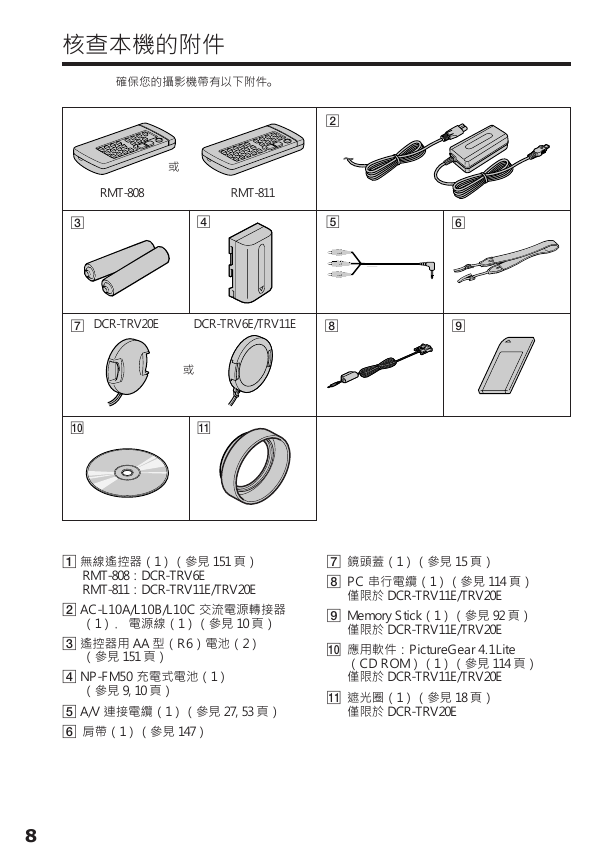

核查本機的附件確保您的攝影機帶有以下附件- 或 RMT-808 RMT-811 3 4 2 5 7 DCR-TRV20E DCR-TRV6E/TRV11E 8 或 0 qa 6 9 1 無線遙控器（1）（參見 151 頁） RMT-808：DCR-TRV6E RMT-811：DCR-TRV11E/TRV20E 2 AC-L10A/L10B/L10C 交流電源轉接器（1）﹐ 電源線（1）（參見 10 頁） 3 遙控器用 AA 型（R6）電池（2）（參見 151 頁） 4 NP-FM50 充電式電池（1）（參見 9, 10 頁） 5 A/V 連接電纜（1）（參見 27, 53 頁） 6 肩帶（1）（參見 147） 7 鏡頭蓋（1）（參見 15 頁） 8 PC 串行電纜（1）（參見 114 頁）僅限於 DCR-TRV11E/TRV20E 9 Memory Stick（1）（參見 92 頁）僅限於 DCR-TRV11E/TRV20E 0 應用軟件：PictureGear 4.1Lite （CD ROM）（1）（參見 114 頁）僅限於 DCR-TRV11E/TRV20E qa 遮光圈（1）（參見 18 頁）僅限於 DCR-TRV20E 8
