SONY索尼数码摄像机-DCR-PC330E说明书.pdf

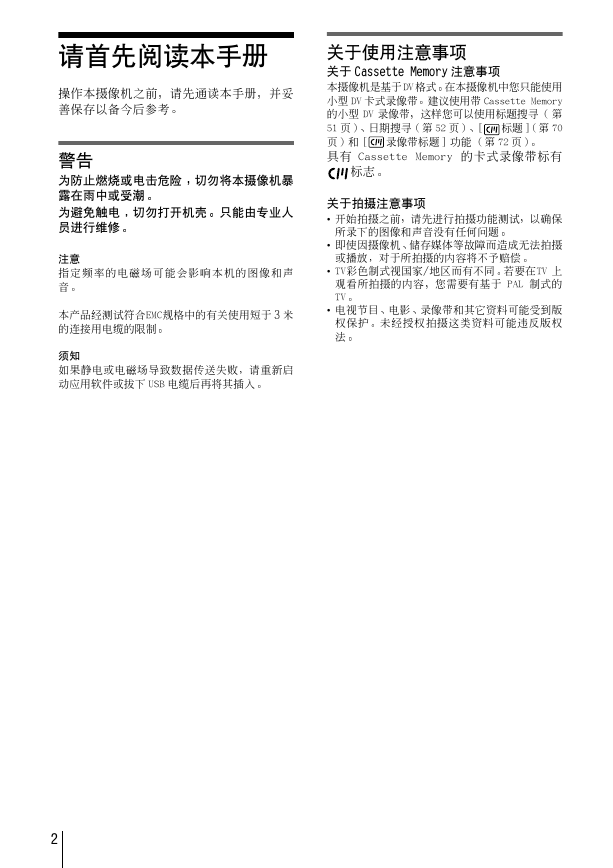

请首先阅读本手册

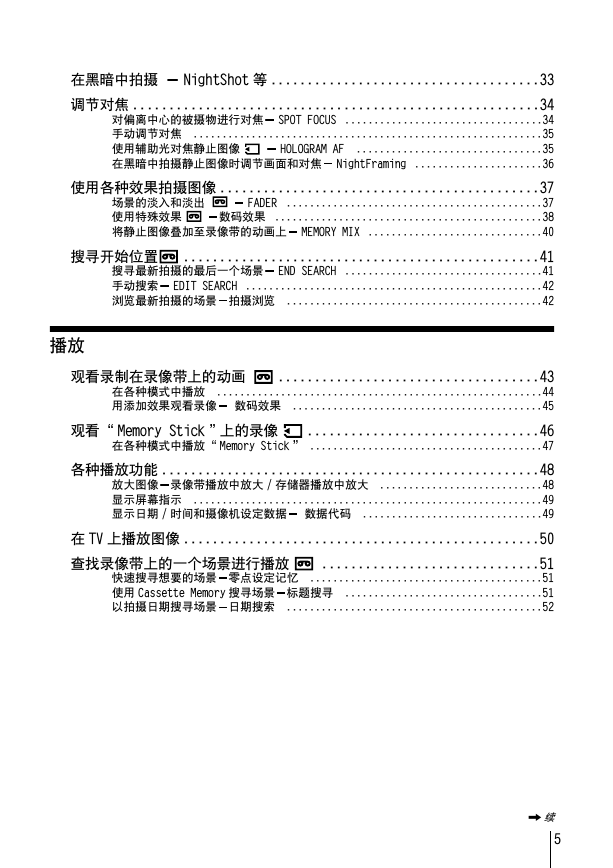

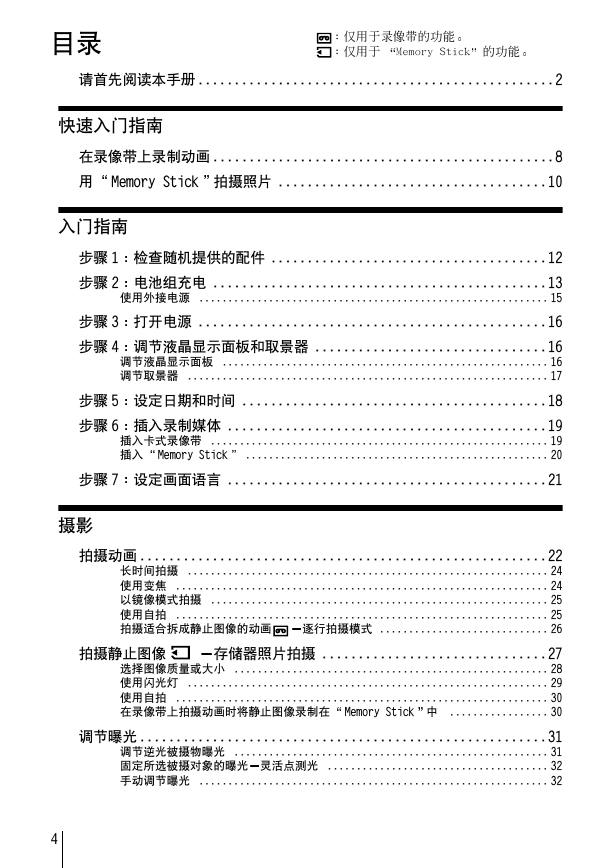

目录
请首先阅读本手册 2
快速入门指南
在录像带上录制动画 8
用“Memory Stick”拍摄照片 10
入门指南
步骤1：检查随机提供的配件 12
步骤2：电池组充电 13
使用外接电源 15
步骤3：打开电源 16
步骤4：调节液晶显示面板和取景器 16
调节液晶显示面板 16
调节取景器 17
步骤5：设定日期和时间 18
步骤6：插入录制媒体 19
插入卡式录像带 19
插入“Memory Stick” 20
步骤7：设定画面语言 21
摄影
拍摄动画 22
长时间拍摄 24
使用变焦 24
以镜像模式拍摄 25
使用自拍 25
拍摄适合拆成静止图像的动画－逐行拍摄模式 26
拍摄静止图像 －存储器照片拍摄 27
选择图像质量或大小 28
使用闪光灯 29
使用自拍 30
在录像带上拍摄动画时将静止图像录制在“Memory Stick”中 30
调节曝光 31
调节逆光被摄物曝光 31
固定所选被摄对象的曝光－灵活点测光 32
手动调节曝光 32
在黑暗中拍摄 －NightShot等 33
调节对焦 34
对偏离中心的被摄物进行对焦－SPOT FOCUS 34
手动调节对焦 35
使用辅助光对焦静止图像 －HOLOGRAM AF 35
在黑暗中拍摄静止图像时调节画面和对焦－NightFraming 36
使用各种效果拍摄图像 37
场景的淡入和淡出 －FADER 37
使用特殊效果 －数码效果 38
将静止图像叠加至录像带的动画上－MEMORY MIX 40
搜寻开始位置 41
搜寻最新拍摄的最后一个场景－END SEARCH 41
手动搜索－EDIT SEARCH 42
浏览最新拍摄的场景－拍摄浏览 42
播放
观看录制在录像带上的动画 43
在各种模式中播放 44
用添加效果观看录像－ 数码效果 45
观看“Memory Stick”上的录像 46
在各种模式中播放“Memory Stick” 47
各种播放功能 48
放大图像－录像带播放中放大/存储器播放中放大 48
显示屏幕指示 49
显示日期/时间和摄像机设定数据－ 数据代码 49
在TV上播放图像 50
查找录像带上的一个场景进行播放 51
快速搜寻想要的场景－零点设定记忆 51
使用Cassette Memory搜寻场景－标题搜寻 51
以拍摄日期搜寻场景－日期搜索 52
高级操作

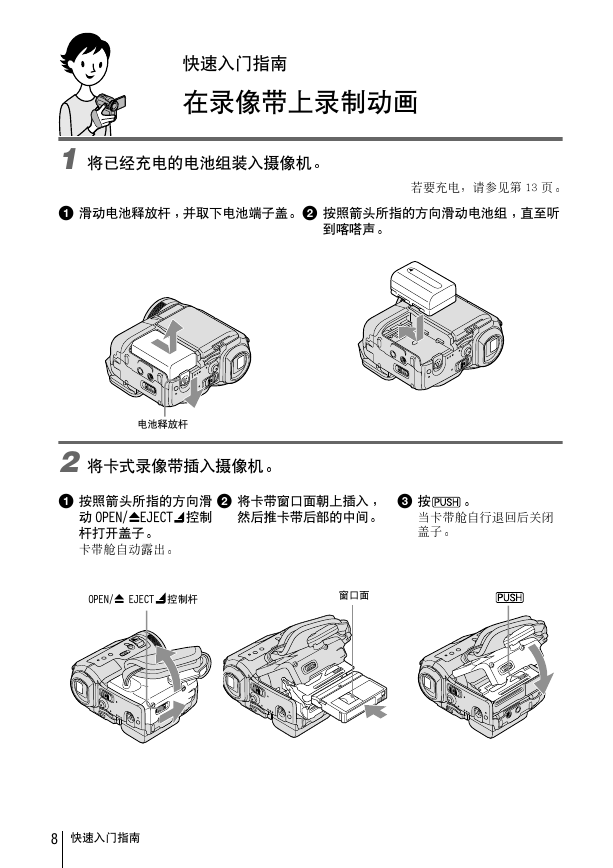

在录像带上录制动画
1 将已经充电的电池组装入摄像机。
a 滑动电池释放杆，并取下电池端子盖。
b 按照箭头所指的方向滑动电池组，直至听 到喀嗒声。
2 将卡式录像带插入摄像机。
a 按照箭头所指的方向滑 动OPEN/ZEJECT控制 杆打开盖子。
b 将卡带窗口面朝上插入， 然后推卡带后部的中间。
c 按。
3 查看液晶显示屏上的拍摄物开始拍摄。
a 取下镜盖。
b 按OPEN打开液晶显示面 板。
c 按住绿色按钮不放，将 POWER开关滑到下面，使 CAMERA-TAPE指示灯点亮。
d 按START/STOP。
4 在液晶显示屏上查看所拍摄的图像。
a 反复滑动POWER开关，直至 PLAY/EDIT指示灯点亮。
b 按（倒带）。
c 按（播放）开始播放。
用“Memory Stick”拍摄照片
1 将已经充电的电池组装入摄像机。
a 滑动电池释放杆，并取下电池端子盖。
b 按照箭头所指的方向滑动电池组，直至听 到喀嗒声。
2 将“Memory Stick”插入摄像机。
3 查看液晶显示屏上的拍摄物开始拍摄。
a 取下镜盖。
b 按OPEN打开液晶显示面 板。
c 按住绿色按钮不放，反 复滑动POWER开关，直 至CAMERA-MEMORY指示 灯点亮。
d 轻轻按PHOTO。
e 完全按下PHOTO。
4 在液晶显示屏上查看所拍摄的图像。
a 反复滑动POWER开关， 直至PLAY/EDIT指示灯 点亮。
b 按。
c 按（进）或 （退）按先后顺序 查看图像。
步骤1：检查随机提 供的配件
步骤2：电池组充电
b 附注
1 滑动电池释放杆，并取下电池端子 盖。
2 按照箭头所指的方向滑动将电池组装 入，直至听到喀嗒声。
3 以直流插头上有b标志的一面朝向插 孔盖，将交流适配器连接到摄像机的 DC IN插孔。
4 将电源线连接到交流适配器。
5 将电源线连接到墙壁插座。
6 将POWER开关向上滑到（CHG）OFF。
充电后
若要取出电池组
1 将POWER开关设定到（CHG）OFF。
2 滑动电池释放杆，并取下电池组。
b 取出电池组后
若要检查电池剩余电量－电池信息
1 将POWER开关设定到OFF（CHG）。
2 按OPEN打开液晶显示面板。
3 按 DISPLAY/BATT INFO。
A 电池充电等级：显示电池组内所剩电量 的近似值。
B 使用液晶显示面板时的近似拍摄时间。
C 使用取景器时的近似拍摄时间。
当液晶显示屏开启时进行拍摄的拍摄 时间
使用取景器拍摄时的拍摄时间
b 附注
步骤3：打开电源
按住绿色按钮不放，向下滑动POWER开关。
若要关闭电源
步骤4：调节液晶显 示面板和取景器
若要调节液晶显示面板的亮度
1 按。
2 按[LCD BRIGHT]。
3 用/调节项目，然后按。
1 伸长取景器。
2 调节取景器镜头调节杆，直至图像清晰。
若要在操作中使用取景器
1 将电源模式设定至CAMERA-TAPE或 CAMERA-MEMORY(第16页)。
2 伸长取景器，然后将屏幕面朝外合上液 晶显示面板。
3 按。
4 按[YES]。
5 看着取景器中的显示按液晶显示屏。
6 按想要设定的按钮。
步骤5：设定日期和 时间
b 附注
1 打开摄像机(第16页)。
2 按OPEN打开液晶显示面板。
3 按。
4 按[MENU]。
5 用/选择(TIME/ LANGU.)，然后按。
6 用/选择[CLOCK SET]，然后按 。
7 用/设定[Y]（年），然后按 。
8 按照第7步中的相同操作方法设定[Ｍ] （月）、[Ｄ]（日）、小时和分钟，然 后按。
步骤6：插入录制媒 体
b 附注
1 按照箭头所指的方向滑动OPEN/ ZEJECT控制杆打开盖子。
2 将窗口面朝上插入卡带。
3 按。
4 关闭盖子。
若要排出卡带
1 按照箭头所指的方向滑动OPEN/ ZEJECT控制杆打开盖子。
2 取出卡带，然后按。
3 关闭盖子。
b 附注
若要退出“Memory Stick”
b 附注
步骤7：设定画面语言
1 打开摄像机。
2 按OPEN打开液晶显示面板。
3 按。
4 按[LANGUAGE ]。
5 用/选择所需的语言，然后按 。
拍摄动画
1 取下镜盖。向下拉镜盖绳，并缚在把 手带上。
2 按OPEN打开液晶显示面板。
3 选择拍摄模式。
4 按START/STOP。
若要查看最新拍摄的MPEG动画－浏览
若要关闭电源
录像带拍摄中所显示的指示
A Cassette Memory卡带指示
B 电池剩余
C 拍摄模式（SP或LP）
D 拍摄状态（[待机]（待机）或[●拍摄] （正在拍摄））
E 时间代码（小时：分钟：秒：帧）或录 像带计数器（小时：分钟：秒）
F 录像带可拍摄时间(第76页)
G 个人菜单按钮(第53页)
H END SEARCH/EDIT SEARCH/拍摄浏览显示 切换按钮 (第41页)
在“Memory Stick”上拍摄过程中所 显示的指示
A 拍摄用文件夹
B 剩余电池
C 拍摄状态（[待机]（待机）或[●拍摄] （正在拍摄））
D 动画大小
E 已拍摄时间（小时：分钟：秒）
F “Memory Stick”的可拍摄时间
G “Memory Stick”拍摄开始指示（显示 约5秒钟）
H 个人菜单按钮(第53页)
I 浏览按钮(第22页)
b 附注
若要在录像带上进行长时间拍摄
若要在“Memory Stick”上进行长时 间拍摄
1 按。
2 按[自拍]。
3 按[开]，然后按。
4 按START/STOP。
若要取消倒数计时
若要取消自拍
1 按。
2 按[逐行记录]。
3 按[开]，然后按。
4 按START/STOP。
若要取消逐行拍摄模式
b 附注
拍摄静止图像 －存储器照片拍摄
1 取下镜盖。向下拉镜盖绳，并缚在把 手带上。
2 按OPEN打开液晶显示面板。
3 反复滑动POWER开关，直至CAMERA- MEMORY指示灯点亮。
4 轻轻按住PHOTO不放。
5 完全按下PHOTO。
若要查看最新拍摄的图像－浏览
若要关闭电源
若要连续拍摄静止图像－连拍
拍摄时所显示的指示
A 拍摄用文件夹
B 图像尺寸
C 质量
D 个人菜单按钮(第53页)
E 浏览按钮(第27页)
b 附注
1 按。
2 按[自拍]。
3 按[开]，然后按。
4 按PHOTO。
若要取消倒数计时
若要取消自拍
若要在待机模式中拍摄静止图像
b 附注
调节曝光
b 附注
1 在拍摄过程中或在待机模式中按 。
2 按[点测光]。
3 在屏幕上按您想要调节和固定曝光的 点。
4 按[结束]。
b 附注
1 在拍摄过程中或在待机模式中按 。
2 按[曝光]。
3 按[手动]。
4 按（调暗）/（调亮）调节曝 光，然后按。
若要将设定返回至自动曝光
在黑暗中拍摄 －NightShot等
在录像带上拍摄更清晰的图像 ―Super NightShot
1 滑动POWER开关选择CAMERA-TAPE模式。
2 将NIGHTSHOT/NIGHTFRAMING开关设定至 NIGHTSHOT。
3 按。
4 按[SUPER NS]。
5 按[开]，然后按。
在录像带上拍摄更清晰的彩色图像 －Color Slow Shutter
1 滑动POWER开关选择CAMERA-TAPE模式。
2 确定NIGHTSHOT/NIGHTFRAMING开关设定 至z（绿色）。
3 按。
4 按[COLOR SLOW S]。
5 按[开]，然后按。
b 附注
调节对焦
1 在拍摄过程中或在待机模式中按 。
2 按[定点对焦]。
3 按屏幕上您想要调节对焦的被摄物。
4 按[结束]。
若要自动调节对焦
b 附注
1 在拍摄过程中或在待机模式中按 FOCUS。
2 转动对焦环调节对焦。
若要使用扩展聚焦
若要自动调节对焦
b 提示
b 附注
1 反复滑动POWER开关选择CAMERA- MEMORY模式。
2 将NIGHTSHOT/NIGHTFRAMING开关设定 至NIGHTFRAMING。
b 附注
使用各种效果拍摄 图像
1 滑动POWER开关选择CAMERA-TAPE模 式。
2 在待机模式（淡入）或在拍摄中（淡 出）按。
3 按[淡变器]。
4 按想要的效果，然后按。
5 按START/STOP。
若要取消此项操作
b 附注
从“Memory Stick”中的静像淡入－ 存储器重叠
1 请确认在摄像机中装的“Memory Stick”含待叠加的静止图像，且录像机 中装有录像带。
2 滑动POWER开关选择CAMERA-TAPE模式。
3 按。
4 按[MENU]。
5 选择(照片软件)，然后按/ 和选择［重叠］。
6 按（上一个）/（下一个）选择 要被叠加的静止图像。
7 按[开]，然后按。
8 按。
9 按START/STOP开始拍摄。
1 滑动POWER开关选择CAMERA-TAPE模 式。
2 按。
3 按[数码效果]。
4 按想要的效果，然后按（减少）/ （增加）调节效果并按。
5 按。
若要取消数码效果
b 附注
1 请确认摄像机中装的“Memory Stick” 含有要被叠加的静止图像，且摄像机 中装有录像带
2 反复滑动POWER开关以选择CAMERA- TAPE模式（当正在进行录像带拍摄） 或选择CAM
3 按。
4 按［叠加存储器中的静像］。
5 按/选择要叠加的静止图像。
6 按想要的效果。
7 按（减小）/（增加）调节下 列项目。
8 按两次。
9 开始拍摄。
若要取消MEMORY MIX
b 附注
搜寻开始位置
1 反复滑动POWER开关选择CAMERA-TAPE 模式。
2 按。
3 按。
若要取消此项操作
b 附注
1 滑动POWER开关选择CAMERA-TAPE模 式。
2 按。
3 保持按住（后退）/（前进）， 然后在您要开始拍摄的位置释放。
1 反复滑动POWER开关选择CAMERA-TAPE 模式。
2 按。
3 按一次。
观看录制在录像带 上的动画
1 按OPEN打开液晶显示面板。
2 反复滑动POWER开关选择PLAY/EDIT模 式。
3 按（倒带）定位到想要观看的位 置。
4 按（播放）开始播放。
若要调节音量
1 按。
2 按[音量]。
3 用（减小）/（增加）调节音 量，然后按。
若要停止播放
若要暂停
若要快进或倒带
若要在取景器中浏览动画
录像带播放时所显示的指示
A 剩余电池
B 拍摄模式（SP或LP）
C 录像带走带指示
D 时间代码（小时：分钟：秒：帧）或录 像带计数器（小时：分钟：秒）
E 个人菜单按钮(第53页)
F 视频操作按钮
若要在播放中快进或倒带－图像搜寻
若要在快进或倒带时观看图像－跳跃 扫描
若要在各种模式中播放
1 在播放或播放暂停中，按。
2 按[慢速播放]。
3 选择一种播放模式。
1 按（逐帧）。
2 （慢速）。
1 按（逐帧）。
2 （倍速）。
4 按，然后按。
1 反复滑动POWER开关选择PLAY/EDIT模 式。
2 当正显示您想要添加效果的图像时按 。
3 按[MENU]。
4 选择（照片软件），然后按/ 和选择［数码效果］。
5 选择一种效果，然后按（减少）/ （增加）调节效果。
6 按两次，然后按。
若要取消数码效果
b 附注
观看“Memory Stick”上的录像
1 按OPEN打开液晶显示面板。
2 反复滑动POWER开关选择PLAY/EDIT模式。
3 按。
4 按（上一个）/或（下一个） 选择图像。
若要调节动画的音量
1 按。
2 按[音量]。
3 用（减小）/（增加）调节音 量，然后按。
若要停止或暂停动画播放
若要删除图像
“Memory Stick”播放时所显示的指 示
A 剩余电池
B 静像尺寸
C 图像编号/当前播放文件夹中所录制图 像的总数
D 文件夹名称
E 播放时间（仅针对动画）
F 上一个/下一个文件夹指示
G 图像删除按钮
H 打印标志（仅针对静止图像）(第98页)
I 图像保护标志(第97页)
J 数据文件名称
K 个人菜单按钮
L 索引画面显示按钮
M 录像带播放选择按钮
N 图像选择按钮
b 附注
若要搜寻动画中的一个场景
1 按（前一个）/（下一个）选择 要开始播放的场景。
2 按。
若要同时显示六个图像（包括动画） －索引画面
若要在索引画面中观看其他文件夹中 的图像
1 按。
2 按。
3 按［播放用文件夹］。
4 用/选择文件夹，然后按。
各种播放功能
1 反复滑动POWER开关选择PLAY/EDIT模 式。
2 按。
3 按[MENU]。
4 选择（照片软件），然后按/ 和选择［回放放大］。
5 播放静止图像或动画，并在显示的画 面内按您想要放大的点。
6 使用电动变焦杆调节放大率。
若要取消此项操作
b 附注
1 反复滑动POWER开关选择PLAY/EDIT模 式。
2 在播放或播放暂停过程中按。
3 按[数据代码]。
4 选择[拍摄数据]或[日期/时间]，然后 按。
若要隐藏日期/时间/摄像机设定数据
摄像机设定数据显示
A SteadyShot关闭*
B 曝光*
C 白平衡*
D 增益*
E 快门速度
F 光圈值
b 附注
在TV上播放图像
当您的TV连接在录像机上
如果您的TV为单声道（当您的TV只 有一个音频输入插孔）
如果您的电视机/录像机有21针连接 器（EUROCONNECTOR）
查找录像带上的一 个场景进行播放
1 在播放过程中，在稍后想要查找的位 置上按遥控器上的ZERO SET MEMORY。
2 当您想要停止播放时按（停止）。
3 按m REW。
4 按PLAY。
若要取消此项操作
b 附注
1 反复滑动POWER开关选择PLAY/EDIT模 式。
2 反复按遥控器上的SEARCH M.选择[标 题搜索]。
3 按遥控器上的.（上一个）/> （下一个）选择您想要播放的标题。
若要取消此项操作
b 附注
1 反复滑动POWER开关选择PLAY/EDIT模 式。
2 反复按遥控器上的SEARCH M.选择[日 期搜索]。
3 按遥控器上的.（前一个）/> （下一个）选择拍摄日期。
若要取消此项操作
b 附注
选择菜单项目
1 打开电源(第16页)。
2 按。
3 按[MENU]显示菜单索引画面。
4 用/选择所需菜单的图示，然后 按。
5 用/选择所需的项目，然后按 。
6 选择需要的设定。
7 按，然后按隐藏菜单画面。
若要使用个人菜单的快捷方式
1 按。
2 按想要的项目。
3 选择想要的设定，然后按。
使用（照相机设 定）菜单 －程序自动曝光/白平衡/16:9宽银 幕等
程序自动曝光
通过选择以下设定，您能简单地在要求有各种技巧的情况下拍摄图像。
* 调节摄像机，使其仅对焦在中远距离的物体上。
** 调节摄像机，使其仅对焦在远距离物体上。
点测光
详细说明请参阅第32页。
曝光
详细说明请参阅第32页。
白平衡
您可以将色彩平衡调节至拍摄环境的亮度。
b 附注
当摄像机断开电源连接超过5分钟后，此设定将返回[自动设定]。
z 提示
出现以下情况时，为了在[白平衡]设定至[自动设定]时能得到更好的色彩平衡调 整，请在把POWER
- 取出电池组进行更换时。
- 当使用固定曝光时将摄像机从室内拿到室外，或将摄像机从室外拿到室内。
在以下情况下，请将[白平衡]设定至[自动设定]，几秒钟后重新设定至[拍摄单色 对象或背景]：
- 当将[白平衡]设定为[拍摄单色对象或背景]时，您改变［程序自动曝光］设定。
- 您将摄像机从室内拿到了室外，或相反。
在白色或冷白色荧光灯下，请将[白平衡]设定至[自动设定]或[拍摄单色对象或背 景]。
锐度
您可以用/调节图像轮廓的锐度。当锐度不是默认设定时显示 。
自动开启电子快门
定点对焦
详细说明请参阅第34页。
扩展聚焦
当您以手动对焦形式在“Memory Stick”上进行拍摄时，您可以将图像的 中心放大到原大小的两
闪光灯设置
请注意这些设定对于不支持下列设定的外部闪光灯不起作用。
闪光度
用外部闪光灯（选购件）进行拍摄时，您可以选择适当的闪光灯设定。
b 附注
当摄像机断开电源连接超过5分钟后，此设定将返回[标准]。
防红眼
SUPER NS
详细说明请参阅第33页。
红外线夜摄灯
当使用NightShot功能进行拍摄时，通过使用NightShot灯发射出红外光 线（不可见光），
b 附注
安装转换镜头（选购件）可能阻挡红外光线。
全息对焦
如果您在黑暗中拍摄静止图像，您可以使用辅助光源对焦被摄物。当屏幕 上显示 时，按PHOTO。在对焦
COLOR SLOW S
详细说明请参阅第34页。
自拍
详细说明请参阅第25和30页。
数码变焦
在录像带拍摄中，当您想要进行10倍以上的变焦时，您可以选择最高变焦 等级。请注意，当您使用数码变焦
16:9 宽银幕
您可以在录像带上拍摄16:9宽银幕图像，并在16:9宽屏幕TV（［16:9宽 银幕］模式）上进行观
如果此功能设定至［开］，则在您将电动变焦杆移至“W”一侧时，摄像机 将提供比［关］时更宽的角度。
也可以参阅TV的使用说明书。
* 当宽屏幕TV切换到全屏模式时，图像将以全屏显示。
** 以4:3模式播放。当您在宽屏幕模式中播放图像时，所显示的图像将与在液晶显示 屏或取景器中显示
STEADYSHOT
您可以选择此功能来弥补摄像机的摇晃。
逐行记录
详细说明请参阅第26页。
使用（存储器设 定）菜单 - 连续拍摄/图像质量/图像尺寸/ 全部删除/新文件夹等
静像设定
连续拍摄
您可以接连拍摄几个静止图像。您所能拍摄图像的数量将随图像的大小和 所使用的“Memory Stic
1 选择[标准]，[高速连拍]，或[连续分级曝光]，然后按。
2 按。
3 完全按下PHOTO。
在［标准］或［高速连拍］设定中，只要您完全按下PHOTO，就将拍 摄最大的图像数量。
b 附注
在连续拍摄图像时，闪光灯功能将无效。
在自拍模式中，或使用遥控器进行操作时，将拍摄最多数量的图像。
当选择[高速连拍]时，图像可能闪烁或变色。
当“Memory Stick”中只剩下少于三个图像所需要的空间时，［连续分级曝光］功 能将无效。
如果很难在液晶显示屏上看清以［连续分级曝光］模式所拍摄图像之间的差异，请 将摄像机连接到TV或电
图像质量
图像尺寸
动画设定
图像尺寸
存储器剩余容量
全部删除
您可以删除“Memory Stick”中所有未写保护的图像。若要依次删除图像， 请参见第95页。
1 选择[全部文件]或[当前文件夹]。
2 按两次[是]。
若要取消删除全部图像，请选择[否]。
3 按。
b 附注
即使您删除了文件夹中的全部图像，此文件夹也不会被删除。
当屏幕上显示［正在删除全部数据...]指示时，切勿移动POWER开关或按任何 按钮。
格式化
随机提供或新购买的“Memory Stick”在出厂时已经格式化，因此不再需 要格式化。
有关“Memory Stick”的详细说明，请参见第113页 。
1 按两次[是]。
若要取消格式化，则选择[否]。
2 按。
b 附注
在显示[格式化中...]时，切勿进行下列任何操作：
- 移动POWER开关选择其它电源模式。
- 操作任何按钮。
- 退出“Memory Stick”。
格式化将清除“Memory Stick”中受保护的图像数据和最新建立的文件夹。
文件编号
新文件夹
您可以在“Memory Stick”中建立一个新的文件夹（102MSDCF至 999MSDCF）。
1 按[是]。
最新建立的文件夹将按顺序接着最后一个文件夹号码进行编号。
若要取消建立文件夹，则选择[否]。
2 按。
b 附注
您无法使用摄像机删除已建立的文件夹。您将只能对“Memory Stick”进行格式化 (第62页
随着“Memory Stick”中文件夹数量的增加，在“Memory Stick”中能录制的图
拍摄用文件夹
在默认设定中，图像储存在101MSDCF文件夹中。您可以选择文件夹储存您 的图像。从[新文件夹]菜
如果您有很多图像，只要您在文件夹中对这些图像进行分类，就能很容易 搜寻到想要的图像。
播放用文件夹
用/选择播放用文件夹，然后按。
使用(照片软件) 菜单－图像特技效果/幻灯片显 示/逐帧拍摄/平稳间隔录像等
淡变器
详细说明请参阅第37页。
重叠
详细说明请参阅第38页。
数码效果
详细说明请参阅第38和45页。
图像特技效果
在录像带拍摄之前或之后，您可以对图像添加特定的效果（例如覆以薄 膜）。选择效果后将显示。
b 附注
您无法对外部输入的图像添加效果。另外，您也无法通过DV 接口输出经过图像 效果编辑的图像。
z 提示
您可以将经过图像效果编辑的图像拷贝到“Memory Stick”(第85页) 或另一盘录 像带中
叠加存储器中的静像
详细说明请参阅第40页。
回放放大
详细说明请参阅第48页。
幻灯片显示
您可以按顺序播放储存在“Memory Stick”（或所选择的播放用文件夹） 中的图像（幻灯片显示
1 按。
2 按［播放用文件夹］。
3 选择[全部文件]或[当前文件夹]，然后按。
4 按[重复]。
5 按[开]或[关]，然后按。
6 按[结束]。
7 按[开始]。
摄像机按顺序播放录制在“Memory Stick”中的图像。
若要取消幻灯片放映，则按[结束]。若要暂停，则按[暂停]。
z 提示
通过在按[开始]之前按/，您可以选择放映幻灯片的第一个图像。
如果以幻灯片形式播放动画，则可以通过按（减小）/（增加）来调节音量。
调整尺寸
详细说明请参阅第96页。
逐帧拍摄
您可以交替逐帧拍摄，然后稍稍移动物体，以拍摄出具有停顿动画片效果 的图像。请使用遥控器操作摄像机，
1 选择[开]，然后按。
2 按。
3 按START/STOP。
4 移动被摄物，然后重复操作第3步。
b 附注
当连续使用逐帧拍摄，录像带的剩余时间将无法正确指示。
最后的场景将比其它场景长。
平稳间隔录像
在观察云的运动或太阳光线变化时，此功能很有用。您的摄像机将在一个 选择的间隔时间内拍摄1帧图像并将
在此操作中，请使用随机提供的交流适配器将摄像机连接到电源插座。
a: 拍摄时间
b: 间隔
1 按。
2 按/选择所需的间隔，然后按。
您可以将间隔选择为1至120秒。
3 按[录像开始]。
拍摄开始且z变为红色。摄像机拍摄完几帧图像后，按间隔时间执行 END SEARCH功能，然后将这些
若要中断平稳间隔录像，按[停止录像]。若要恢复录像，按［录像开 始］。
若要取消平稳间隔录像，按[停止录像]，然后按[结束]。
当屏幕上显示有信息时，请勿关闭电源或断开电源连接。
b 附注
摄像机在平稳间隔录像的第一次和最后一次拍摄时将拍摄几帧图像。
您不能将平稳间隔录像与下列功能一起使用：
- MEMORY MIX功能
- 存储器重叠
从拍摄开始起约12小时后，平稳间隔录影停止。
不录制声音。
如果电池或录像带用完，则最后几帧图像可能无法录制。
间隔时间可能有差异。
z 提示
如果您手动调节对焦，即使光线有变化，您可能也可以拍摄清晰的图像(第35页)。
在拍摄中，您可以取消提示音(第76页)。
间隔拍摄静像
在观察云的运动或太阳光线变化时，此功能很有用。您的摄像机将以选定 的间隔每次拍摄一个静像并将静像录
a:拍摄时间
b:间隔
1 按。
2 选择您想要的间隔时间（1，5，10分钟），然后按。
3 按[开]，然后按。
4 按。
闪烁。
5 完全按下PHOTO。
停止闪烁，间隔照片拍摄开始。
若要取消间隔照片拍摄，请在第3步中选择［关］。
演示模式
当您将卡带或“Memory Stick”从摄像机中取出，并选择CAMERA-TAPE模 式，您可以
b 附注
只有当NIGHTSHOT/NIGHTFRAMING开关设定至z（绿色）时才能看到演示画面。
z 提示
在诸如以下描述的那些情形中，演示模式将被中止。
- 在演示过程中按屏幕。（演示约在10分钟内又重新开始。）
- 当插入卡带或“Memory Stick”。
- 当选择CAMERA-TAPE以外的模式时。
当摄像机使用电池组时，如果[自动关机]设定为[5分钟]，则电源约在5分钟后自动 关闭(第77页)
使用 (编辑和播 放)菜单－ 标题/录 像带标题/录像带内存搜索等
慢速播放
详细说明请参阅第44页。
拍摄控制
详细说明请参阅第83和86页。
配音操作
详细说明请参阅第94页。
节目编辑
录像操作
详细说明请参阅第83页和第85页。
刻录DVD
如果您的摄像机连接在Sony VAIO系列个人电脑上，则可以使用此命令很 方便地将录制在录像带上的
终点搜索
录像带内存搜索
标题
使用本摄像机添加的任何标题只能在具有字幕拍录装置功能的卡式 录像带设备上观看。如果您添加了标题，您
1 从显示的标题中选择一个您需要的标题（2个您已建立的原始标题和保 存在摄像机中的预设标题）。您可
1 选择[自定义 1””]或[自定义 2””]，然后按。
2 选择一个需要的字符。重复按某按钮，以选择该按钮上所需要的字符。
若要清除某个字符：按。
若要插入空格：按。
3 按移动s以选择下一个字符，然后以相同的方式输入该字符。
4 完成所有字符输入后，按。
2 按。
3 根据需要按（颜色），/（位置），[尺寸]以选择您想要的 颜色、位置或尺寸。
颜色
白色t黄色t紫色t红色t青色t绿色t蓝色
位置
有8至9种选择。
尺寸
小y大
（当输入的字符超过13个时，则只能选择小。）
4 按。
5 按[保存]。
在播放、播放暂停或拍摄过程中
[标题保存]在屏幕上显示约5秒钟，然后标题被设定。
在拍摄等待过程中
出现[标题]指示。当按START/STOP开始拍摄时[标题保存]在屏幕 上显示约5秒钟，然后标题被
b 附注
当用其它视频设备搜寻录像时，您添加标题的位置可以被作为索引信号检测出来。
当您使用摄像机时以电池组供电且在5分钟内不作操作，则摄像机按默认设定自动 关闭电源。如果您可能需
z 提示
若要更改已建立的标题，请在第1步中选择该标题，然后按。之后，重新选择字 符。
删除标题
1 用/选择您想要删除的标题，然后按。
2 确认此标题是您想要删除的标题，然后按[是]。
若要取消此操作，则按[否]。
3 按。
显示标题
在播放图像时您可以观看标题。
录像带标题
您可以对Cassette Memory卡带进行标注（最多10个字母）。
当选择CAMERA-TAPE模式并插入卡带，或当您选择PLAY/EDIT模式时，此 标志将显示5秒
1 选择需要的字符。重复按某按钮，以选择该按钮上所需要的字符。
若要清除某个字符：按。
若要插入空格：按。
2 按移动s以选择下一个字符，然后以相同的方式输入该字符。
3 完成所有字符输入后，按。
4 按。
z 提示
若要删除已经建立的标志，请反复3按以删除字符，然后按。
若要更改已建立的标志，请将卡带插入摄像机，并从第1步开始完成所有操作步骤。
全部删除
您可以同时清除储存在Cassette Memory 中的日期、标题和卡带标志等所 有数据。
1 按两次[是]。
若要取消删除全部数据，请选择[否]。
2 按。
使用 (基本设定) 菜单- 拍摄模式/多声道/混音 /USB-CAMERA等
拍摄模式
b 附注
您不能在以LP模式录制的录像带上添加声音。
如果以LP模式录制，则当用其它摄像机或录像机播放录像带时，可能会出现马赛克 干扰，或声音中断。
如果在一盘录像带上以SP模式和LP 模式进行混合拍摄，则播放图像可能变形，或 者场景之间的时间代
声音模式
音量
详细说明请参阅第43和46页。
多声道
您可以选择如何播放以立体声模式录制在录像带上的声音。
b 附注
本摄像机可以播放双声轨卡带。但是，本摄像机无法录制双声轨声音。
当摄像机断开电源连接超过5分钟后，此设定将返回[立体声]。
混音
您可以调节录像带上原录制声音（ST1）和后来添加声音（ST2）之间的声 音平衡(第95页)。
b 附注
无法调节以16位音频模式录制的声音。
当断开摄像机的电源连接超过5分钟，则只能听到原录制的声音。
液晶显示屏/取景器设定
此设定对已录制的图像没有影响。
液晶显示屏亮度
详细说明请参阅第16页。
液晶显示屏背景亮度
您可以调节液晶显示屏背光的亮度。
b 附注
当您将摄像机连接到外部电源，则[变亮]将被自动选择。
当选择了[变亮]，在拍摄中电池的使用时间将减少10%左右。
液晶显示屏色彩
按/调节液晶显示屏的颜色。此设定对所拍摄的图像没有影响。
取景器背景亮度
您可以调节取景器的亮度。此设定对所拍摄的图像没有影响。
b 附注
当您将摄像机连接到外部电源，则[变亮]将被自动选择。
当选择了[变亮]，在拍摄中电池的使用时间将减少10%左右。
音频/视频 c 数码输出
您可以将数字设备和模拟设备连接到本摄像机，并将从所连接设备传来的 信号转换成本摄像机上所适合的信号
视频输入
用随机提供的A/V连接电缆将摄像机连接至另一个设备时，请设定将用于 连接的插头类型。
USB-CAMERA
您可以将USB电缆（随机提供）连接到本摄像机，在电脑上观看显示在摄 像机屏幕上的图像（USB影像流
USB-PLY/EDT
您可以将USB电缆（随机提供）连接到本摄像机，在电脑上观看装在摄像 机中的录像带或“Memory
NTSC播放
如果播放NTSC制式的录像，请选择电视机的有效制式来播放录像。
z 提示
如果在多制式电视机上播放录像，请在电视机上观看图像时选择最佳模式。
数据代码
剩余时间
遥控
b 附注
当摄像机断开电源连接超过5分钟后，此设定将返回至[开]。
摄像指示灯
提示音
显示
b 附注
当选择了［视频输出/液晶显示屏］，如果按DISPLAY/BATT INFO，无法将信号输入 摄像
菜单操作方向
您可以选择当按或时，液晶显示屏上菜单项目的转动方向（向上或 向下）。
自动关机
b 附注
当将摄像机连接至电源插座时，［自动关机］自动设定至［无］。
使用 (时间/语 言设定)菜单- 日期和时 钟设定/设定本地时间等
日期和时钟设定
您可以设定日期和时间(第18页)。
设定本地时间
当在海外使用摄像机时，您可以调节时差。按/设定时差，时钟将 按照时差调整。如果您将时差设定为0，则
LANGUAGE
您可以选择或更改屏幕显示所使用的语言(第21页)。您可以从下列语言 中选择：英语、简写英语、繁体中
自定义个人菜单
b 附注
1 按。
2 按[P-MENU 设置]。
3 按[增加]。
4 按/选择菜单组别，然后按 。
5 按/选择菜单项目，然后按 。
6 按[是]。
7 按。
1 按。
2 按[P-MENU设置]。
3 按[删除]。
4 按想要删除的菜单。
5 按[是]。
6 按。
b 附注
1 按。
2 按[P-MENU设置]。
3 按[分类]。
4 按您想要移动的菜单项目。
5 按/将菜单项目移动至想要的 位置。
6 按。
7 按[结束]。
8 按。
b 附注
1 按。
2 按[P-MENU 设置]。
3 按[复位]。
4 按[是]。
5 按[是]。
6 按。
连接到录像机或TV
b 附注
若要使用i.LINK 电缆进行连接
复制到另一盘录像 带
1 将录像机作为录像设备连接到本摄像 机(第82页) 。
2 做好录像机的录像准备。
3 做好本摄像机的播放准备。
4 在摄像机上开始播放，并在录像机上 进行录制。
5 当复制完成时，停止摄像机和录像 机。
b 附注
从录像机或TV 录制 图像
b 附注
1 将TV 或录像机连接到本摄像机(第82 页) 。
2 如果从录像机录像，请插入卡带。
3 滑动POWER开关选择PLAY/EDIT模式。
4 将摄像机设定至录像暂停模式。
1 按。
2 按[ 拍摄控制]。
3 按[录像暂停]。
1 按。
2 按[MENU]。
3 选择（编辑和播放）菜单，然后 选择[ 录像操作]。
5 在录像机上开始播放卡带，或选择一 个TV节目。
6 在想要开始录像的位置按[录像开始]。
7 停止录像。
8 按，然后按。
1 操作“拍摄动画”(第83页) 中的第1 步至第3步。
2 播放视频，或接收您想录制的电视节 目。
3 在想要录制的场景轻按PHOTO。检查图 像，然后完全按下。
将录像带上的图像 复制到“Memory Stick ”
1 滑动POWER开关选择PLAY/EDIT模式。
2 搜寻并录制想要录制的场景。
1 按（播放）开始播放录像带。
2 在想要录制的场景轻按PHOTO。检查图 像，然后完全按下。
1 按。
2 按[MENU]。
3 选择（编辑和播放）菜单，然后 选择[ 录像操作]。
4 按（播放）开始播放录像带。
5 在想要开始录像的位置按[录像开始]。
6 在想要停止录像的位置按[停止录像]。
7 按(停止)停止录像带播放。
8 按，然后按。
b 附注
将“Memory Stick” 的静像复制到录像 带上
1 滑动POWER开关选择PLAY/EDIT模式。
2 按(倒带)或(快进)搜寻您想 开始复制的点，然后按(停止)。
3 按。
4 按/选择要复制的图像。
5 按。
6 按[拍摄控制]。
7 按[录像暂停]。
8 按[录像开始]。
9 当要停止录像时按（停止）或 [录像暂停]。
10 按，然后按。
b 附注
从录像带上复制选 择的场景 －数字节目编辑
b 附注
1 将录像机作为录像设备连接到本摄像 机(第82页) 。
2 准备录像机。
3 准备摄像机（播放设备）。
4 按。
5 按[MENU]。
6 按/选择（编辑和播放）， 然后按。
7 按/选择 [节目编辑]，然后按 。
8 按［其它设备］。
9 按[编辑设定]。
10 按[控制]。
11 按[i.LINK ]或[摇控]。
若要设定［遥控设定］代码
1 按 ，然后按[遥控设定]。
2 用 /选择您录像机的［遥控设 定］代码，然后按。
3 按 [暂停模式]。
4 选择模式以取消录像机上的录像暂 停，然后按 。
5 将摄像机的红外线发射器对准录像机上 的遥控感应器，相距约30cm，不能有障 碍物。
6 将卡带插入录像机，并将录像机设定为 录像暂停。
7 按[遥控测试]。
8 按［执行］。
［遥控设定］代码列表
1 从摄像机中取出卡带。准备笔和纸进 行记录。
2 将录像机设定至录像暂停模式。
b 附注
3 按，然后按[调整测试]。
4 按[执行]。
5 在录像机上倒带，然后以慢速模式播 放。
6 记录每个[“起点”调整]的开启数值 和每个[“终点”调整]的关闭数值， 然后计算每个[“起点”
7 按[“起点”调整]。
8 按 /选择[“起点”调整]的平 均数值，然后按。
9 按[“终点”调整]。
10 按 /选择[“终点”调整]的平 均数值，然后按。
11 按两次[结束]。
1 准备卡带或“Memory Stick”。
2 按。
3 按[MENU]。
4 按/选择（编辑和播放）， 然后按 。
5 按/选择 [节目编辑]，然后按 。
6 按想要的项目。
1 按［MEMORY STICK］。
2 反复按[图像尺寸]选择想要的图像大 小。
7 在摄像机上搜寻想要录制的第一个场 景的开头，然后暂停播放。
8 按[插入标记]。
9 在摄像机上搜寻想要录制的第一个场 景的结尾，然后暂停播放。
10 按[结束标记]。
11 重复第7至第10步制作节目。
12 将录像机设定至录像暂停模式。
13 按[开始]。
14 按[执行]。
若要结束数字节目剪辑
若要储存节目但不用来录制
若要清除节目
1 按照“录制所选择的场景作为节目”(第 91页) 中的第1至第6步操作，然后按 [取消]。
2 按［消除标记1］，删除最后设定的节 目。或者，按[全部消除]清除全部节目。
3 按[执行]。
b 附注
对已经录制的录像 带配音
b 附注
1 将已录制的卡带插入摄像机。
2 反复滑动POWER开关选择PLAY/EDIT模 式。
3 按 （播放/暂停）播放录像带。
4 在想要开始录音的位置再按一次 （播放/暂停）。
5 按。
6 按[MENU]。
7 按/。选择（编辑和播 放），然后按
8 按/选择[配音操作]，然后按 。
9 按[配音]。
10 按（播放/暂停），并同时开始 播放想要录制的声音。
11 当您想要停止录音时按（停 止）。
12 按，然后按。
若要设定配音的结束位置
b 附注
1 播放在“录音”(第94页) 中已经录音 的录像带。
2 按。
3 按[MENU]。
4 按/选择（基本设定），然 后按 。
5 按/ 选择 [混音]，然后按 。
6 按/调节原声（ST1）与随后 录制声音（ST2）之间的平衡。然后按 。
删除录制的图像
1 反复滑动POWER开关选择PLAY/EDIT模 式。
2 按。
3 按/选择要删除的图像。
4 按。
5 按[是]。
若要一次删除全部图像
若要删除索引画面中的图像
1 滑动POWER开关选择PLAY/EDIT模式。
2 按。
3 按。
4 按。
5 按[删除]。
6 按想要删除的图像。
7 按。
8 按[是]。
b 附注
更改图像尺寸 － 调整尺寸
1 滑动POWER开关选择PLAY/EDIT模式。
2 按。
3 按[调整尺寸]。
4 按/选择要调整尺寸的图像。
5 按[640×480]或[320×240]。
6 按[ 结束 ]。
调整尺寸后静止图像的存储容量
b 附注
用特定信息标注已 录制的图像－图像保 护/打印标记
1 滑动POWER开关选择PLAY/EDIT模式。
2 按。
3 按。
4 按。
5 按[保护]。
6 按想要保护的图像。
7 按。
8 按[结束]。
若要取消图像保护
1 滑动POWER开关选择PLAY/EDIT模式。
2 按。
3 按。
4 按。
5 按[打印标记]。
6 按随后想要打印的图像。
7 按。
8 按[结束]。
若要取消打印标记
故障诊断
警告指示和信息
在海外使用摄像机
电源
按时差方便地设定时钟
可使用的卡式录像 带
Cassette Memory
b 附注
以NTSC格式录制的录像带
版权信号
关于使用注意事项
关于“Memory Stick”
若要防止图像意外删除
关于使用注意事项
图像数据兼容性的注意事项
关于 “InfoLITHIUM”电 池组
何谓“InfoLITHIUM”电池组？
若要充电
若要有效使用电池组
关于电池剩余时间指示
关于电池组的存放
关于电池寿命
关于 i.LINK
何谓i.LINK？
b 附注
关于i.LINK 波特率
若要在本装置上使用i.LINK功能
关于所需要的i.LINK 电缆
保养和预防措施
关于摄像机的使用和爱护
湿气凝结
视频头
液晶显示屏
1 将POWER开关向上滑到（CHG）OFF。
2 从摄像机中取出录像带和“Memory Stick”，然后拔掉摄像机上除交流适配 器之外的所有连
3 按住摄像机上的DISPLAY /BATT INFO不 放，并反复滑动POWER开关选择PLAY
4 用随机提供的“Memory Stick”的一角 按显示在屏幕上的“×”。
b 附注
清洁外壳
关于镜头的爱护和保管
对预装钮扣型电池进行充电
除去取景器中的灰尘
1 取下眼杯。
2 用吹风机吹去眼杯和取景器中的灰尘。
3 按照第2和第3步的相反操作安装眼 杯，并重新拧上螺丝。
b 附注
规格
系统
输入/输出连接器
液晶显示屏
总体
交流适配器AC-L15A/L15B
充电电池组（NP-FM30）
识别部件和控制器
A 镜盖（第22, 27页）
B 液晶显示屏/触摸屏（第2，16页）
C OPEN按钮(第16页)
D DISPLAY/BATT INFO按钮 (第14页)
E 电池组/电池端子盖(第13页)
F “Memory Stick”槽 (第20页)
G 存取指示灯（第20页，114）
H 扬声器
I LCD BACKLIGHT开关 (第16页)
J 眼杯
K 取景器（第2，17页）
L POWER 开关(第16页)
M START/STOP按钮（第22，27页）
N CHG（充电）指示灯(第13页)
O CAMERA-TAPE，CAMERA-MEMORY，PLAY/ EDIT 模式指示灯(第16页
P 电池释放杆(第13页)
Q （闪光灯）按钮/闪光灯充电指示灯 (第29页)
若要重新盖上镜盖
A 闪光灯(第29页)
B 对焦环(第35页)
C 镜头（Carl Zeiss镜头）
D 摄像机拍摄指示灯（第22，27页）
E 遥控感应器/红外线发射器 (第88页)
F 插孔盖
G Intelligent accessory shoe (第93页)
H 麦克风(第93页)
I HOLOGRAM AF 发射器 (第35页)
J DV 接口 (第117页)
K (USB）插孔
L DC IN插孔(第13页)
A BACK LIGHT 按钮 (第31页)
B RESET按钮
C A/V（音频/视频）插孔(第82页)
D (LANC）插孔（蓝色）
E i£®¶ª£©²Âø×£®¬Ã…´£©
F MIC（PLUG IN POWER）插孔（红色） (第93页)
G 插孔盖
H FOCUS按钮(第34页)
I 电动变焦杆
J PHOTO按钮(第27页)
K NIGHTSHOT/NIGHTFRAMING 开关(第33页)
L 把手带和手指靠（第3页）
A 取景器镜头调节杆(第17页)
B 卡带舱盖(第19页)
C OPEN/ZEJECT控制杆(第19页)
D 三脚架连接孔
A PHOTO按钮(第27页)
B 记忆控制按钮（索引、-/+、记忆播放） (第46页)
C SEARCH M.按钮(第51页)
D ./> °¥Å• (µ⁄51“³)
E 视频控制按钮（倒带、播放、快进、暂 停、停止、慢速）(第44页)
F ZERO SET MEMORY按钮(第51页)
G 发送器
H START/STOP按钮(第25页)
I 电动变焦按钮(第24页)
J DISPLAY 按钮 (第51页)
若要取出绝缘片
若要更换钮扣型电池
1 按住小按钮，将手指甲插入缝隙拉出电 池框。
2 取出钮扣型锂电池。
3 装入新的钮扣锂电池，+面朝上。
4 将电池框插回遥控器，直至听到喀嗒 声。
b 遥控器注意事项
索引
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
