学生姓名: 学 号: 指导教师:王华,米源,吉家成
学生姓名: 指导教师:王华,米源,吉家成
学生姓名: 指导教师:王华,米源,吉家成
学生姓名: 指导教师:王华,米源,吉家成

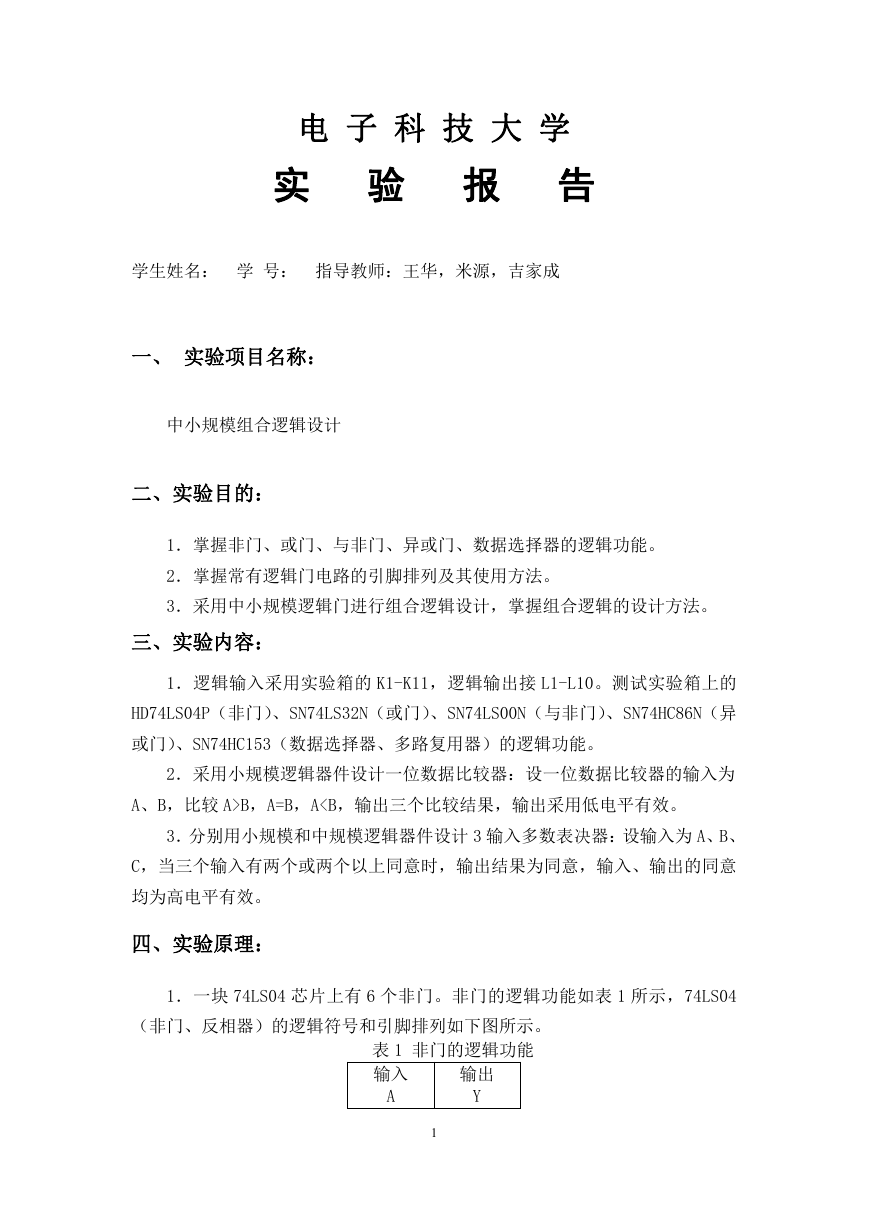

电 子 科 技 大 学 实 验 报 告 学生姓名: 学 号: 指导教师:王华,米源,吉家成 一、 实验项目名称: 中小规模组合逻辑设计 二、实验目的: 1.掌握非门、或门、与非门、异或门、数据选择器的逻辑功能。 2.掌握常有逻辑门电路的引脚排列及其使用方法。 3.采用中小规模逻辑门进行组合逻辑设计,掌握组合逻辑的设计方法。 三、实验内容: 1.逻辑输入采用实验箱的 K1-K11,逻辑输出接 L1-L10。测试实验箱上的 HD74LS04P(非门)、SN74LS32N(或门)、SN74LS00N(与非门)、SN74HC86N(异 或门)、SN74HC153(数据选择器、多路复用器)的逻辑功能。 2.采用小规模逻辑器件设计一位数据比较器:设一位数据比较器的输入为 A、B,比较 A>B,A=B,A

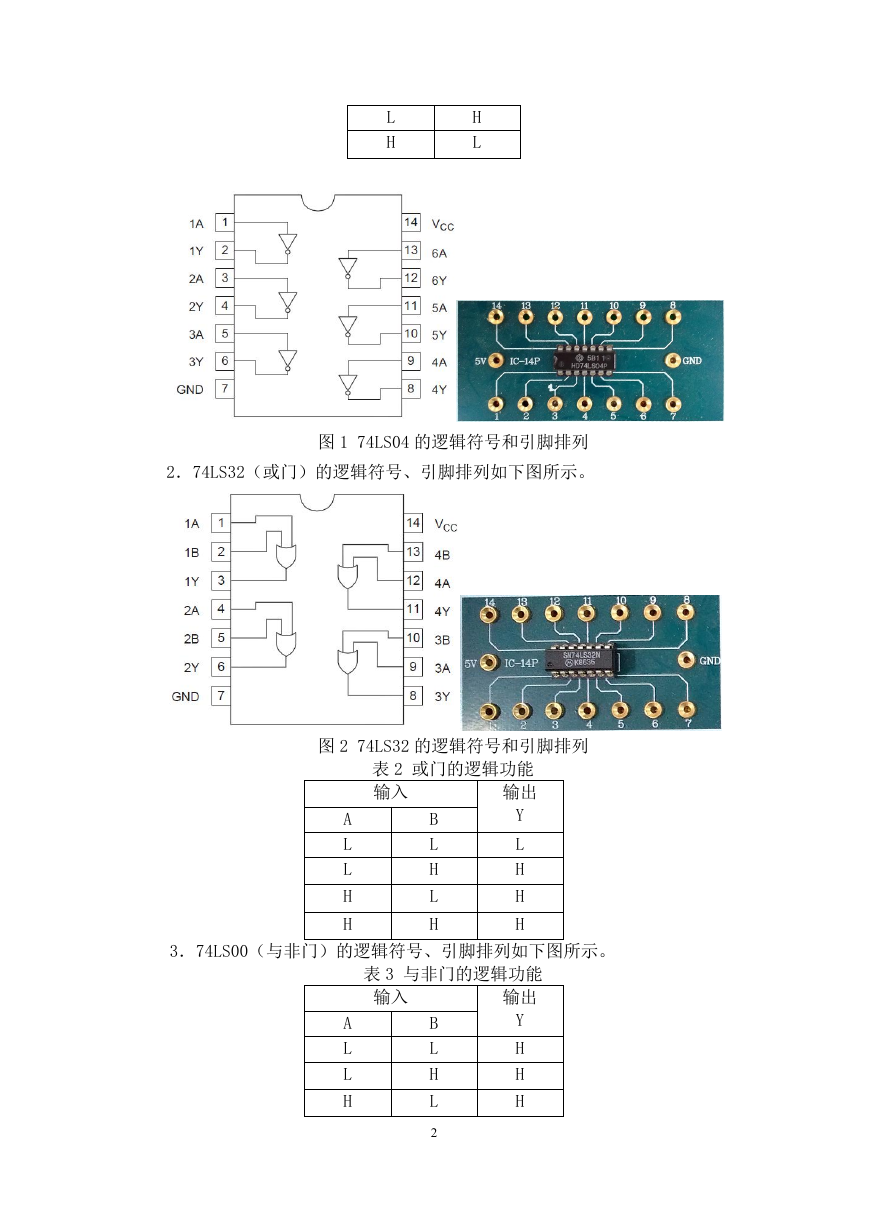

L H H L 图 1 74LS04 的逻辑符号和引脚排列 2.74LS32(或门)的逻辑符号、引脚排列如下图所示。 图 2 74LS32 的逻辑符号和引脚排列 表 2 或门的逻辑功能 输出 输入 A L L H H B L H L H Y L H H H 3.74LS00(与非门)的逻辑符号、引脚排列如下图所示。 表 3 与非门的逻辑功能 输出 输入 A L L H B L H L 2 Y H H H

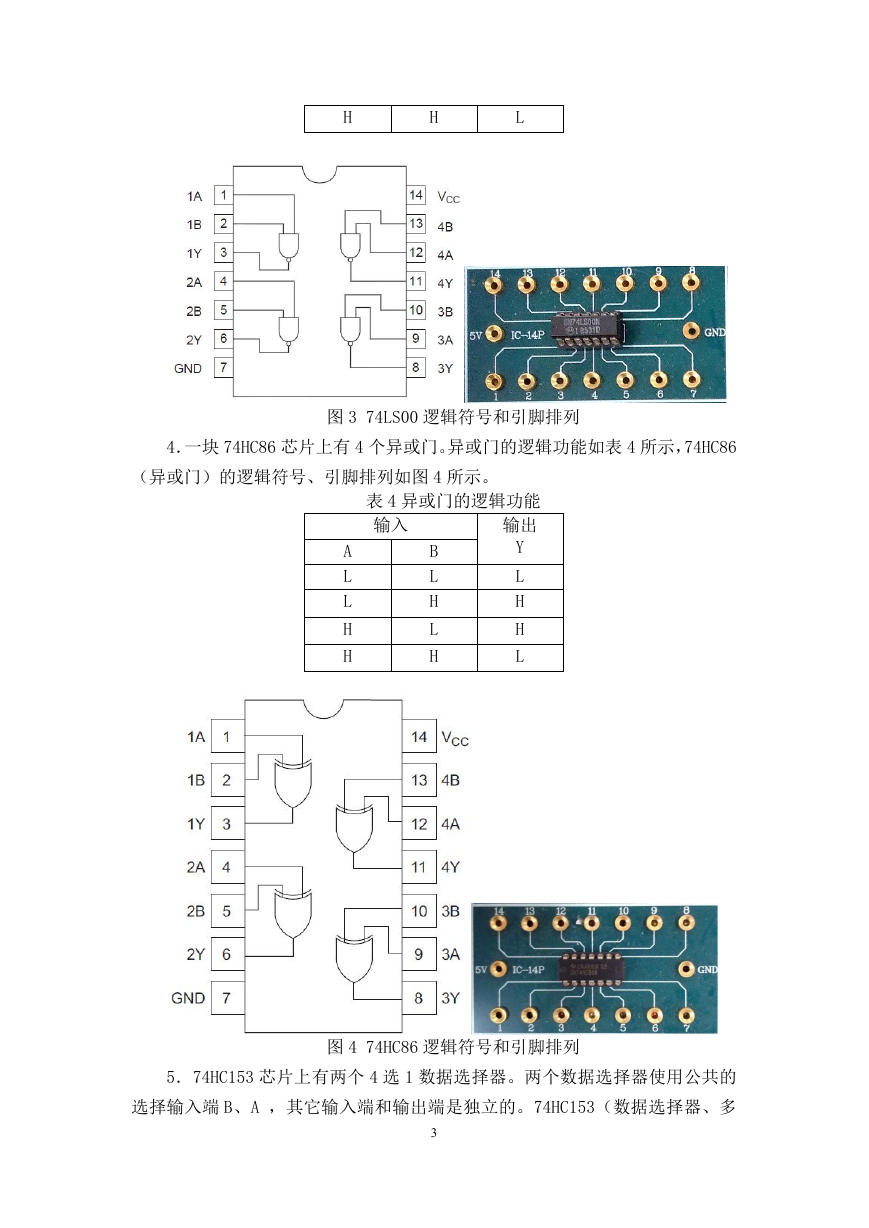

H H L 图 3 74LS00 逻辑符号和引脚排列 4.一块 74HC86 芯片上有 4 个异或门。异或门的逻辑功能如表 4 所示,74HC86 (异或门)的逻辑符号、引脚排列如图 4 所示。 表 4 异或门的逻辑功能 输入 输出 A L L H H B L H L H Y L H H L 图 4 74HC86 逻辑符号和引脚排列 5.74HC153 芯片上有两个 4 选 1 数据选择器。两个数据选择器使用公共的 选择输入端 B、A ,其它输入端和输出端是独立的。74HC153(数据选择器、多 3

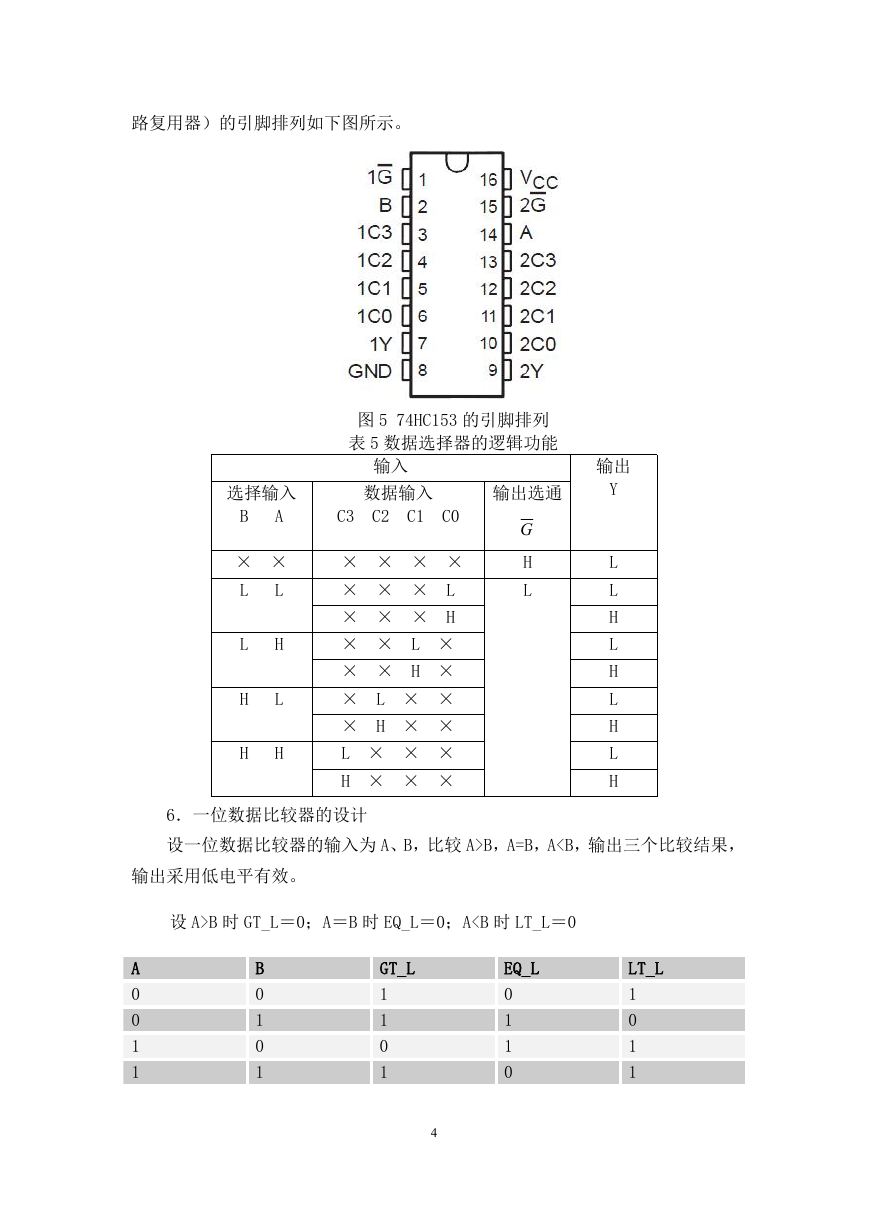

路复用器)的引脚排列如下图所示。 图 5 74HC153 的引脚排列 表 5 数据选择器的逻辑功能 输入 输出 数据输入 输出选通 C3 C2 C1 C0 G H L 选择输入 B A × × × × × × L L H H L H L H × × × L × × × H × × L × × × H × × L × × × H × × L × × × H × × × Y L L H L H L H L H 6.一位数据比较器的设计 设一位数据比较器的输入为 A、B,比较 A>B,A=B,AB 时 GT_L=0;A=B 时 EQ_L=0;A

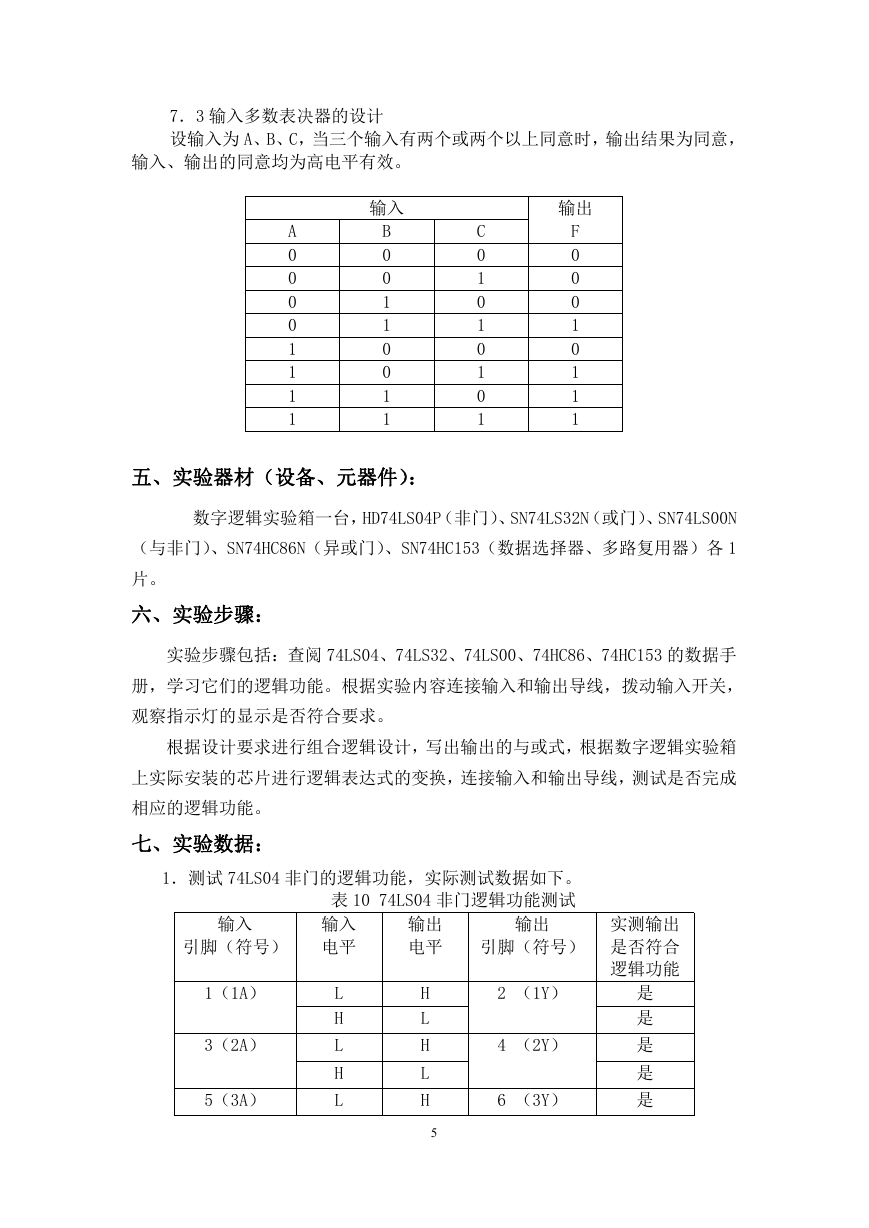

7.3 输入多数表决器的设计 设输入为 A、B、C,当三个输入有两个或两个以上同意时,输出结果为同意, 输入、输出的同意均为高电平有效。 输入 输出 A 0 0 0 0 1 1 1 1 B 0 0 1 1 0 0 1 1 C 0 1 0 1 0 1 0 1 F 0 0 0 1 0 1 1 1 五、实验器材(设备、元器件): 数字逻辑实验箱一台,HD74LS04P(非门)、SN74LS32N(或门)、SN74LS00N (与非门)、SN74HC86N(异或门)、SN74HC153(数据选择器、多路复用器)各 1 片。 六、实验步骤: 实验步骤包括:查阅 74LS04、74LS32、74LS00、74HC86、74HC153 的数据手 册,学习它们的逻辑功能。根据实验内容连接输入和输出导线,拨动输入开关, 观察指示灯的显示是否符合要求。 根据设计要求进行组合逻辑设计,写出输出的与或式,根据数字逻辑实验箱 上实际安装的芯片进行逻辑表达式的变换,连接输入和输出导线,测试是否完成 相应的逻辑功能。 七、实验数据: 1.测试 74LS04 非门的逻辑功能,实际测试数据如下。 表 10 74LS04 非门逻辑功能测试 输入 引脚(符号) 输入 电平 输出 电平 输出 引脚(符号) 1(1A) 3(2A) 5(3A) L H L H L 2 (1Y) 4 (2Y) 6 (3Y) H L H L H 5 实测输出 是否符合 逻辑功能 是 是 是 是 是

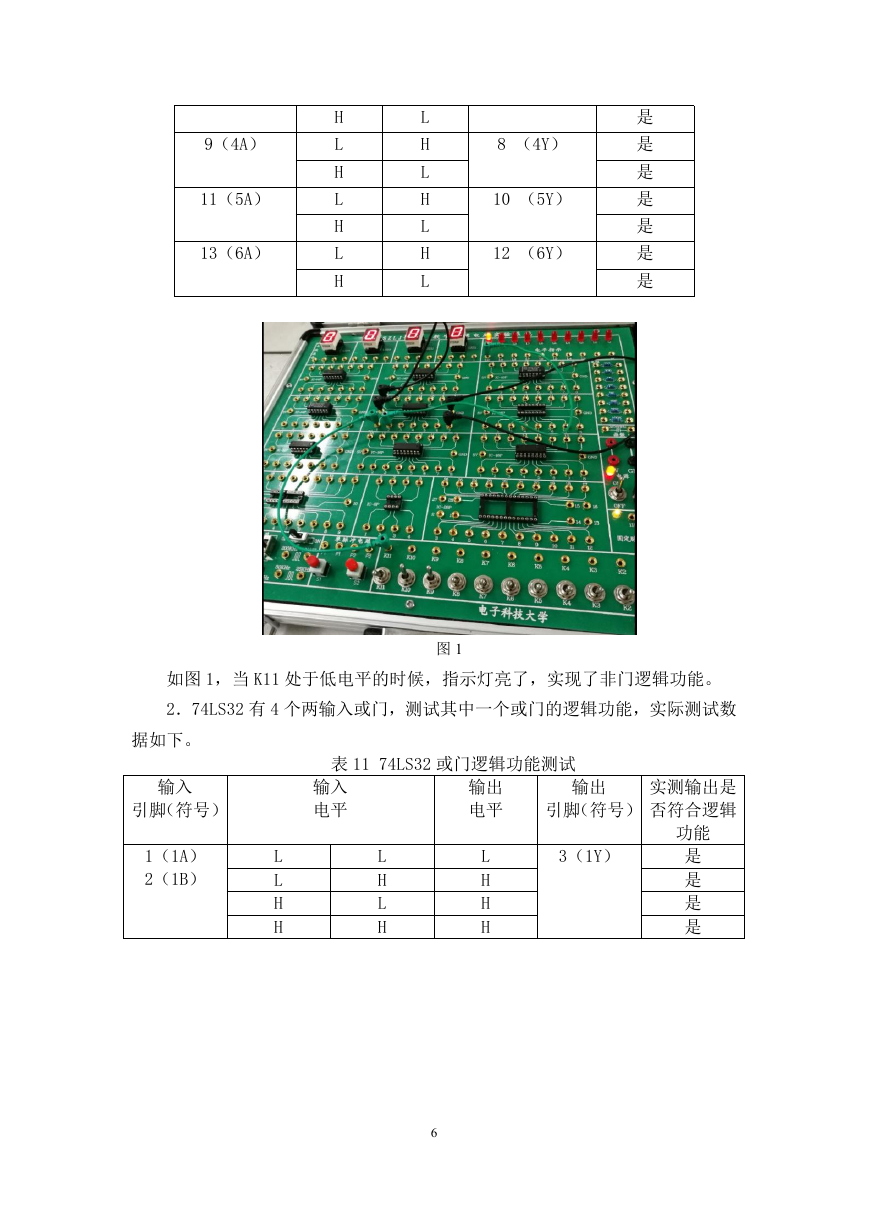

9(4A) 11(5A) 13(6A) H L H L H L H L H L H L H L 8 (4Y) 10 (5Y) 12 (6Y) 是 是 是 是 是 是 是 图 1 如图 1,当 K11 处于低电平的时候,指示灯亮了,实现了非门逻辑功能。 2.74LS32 有 4 个两输入或门,测试其中一个或门的逻辑功能,实际测试数 据如下。 输入 引脚(符号) 1(1A) 2(1B) 表 11 74LS32 或门逻辑功能测试 输入 电平 L L H H L H L H 输出 电平 输出 引脚(符号) 实测输出是 否符合逻辑 功能 L H H H 3(1Y) 是 是 是 是 6

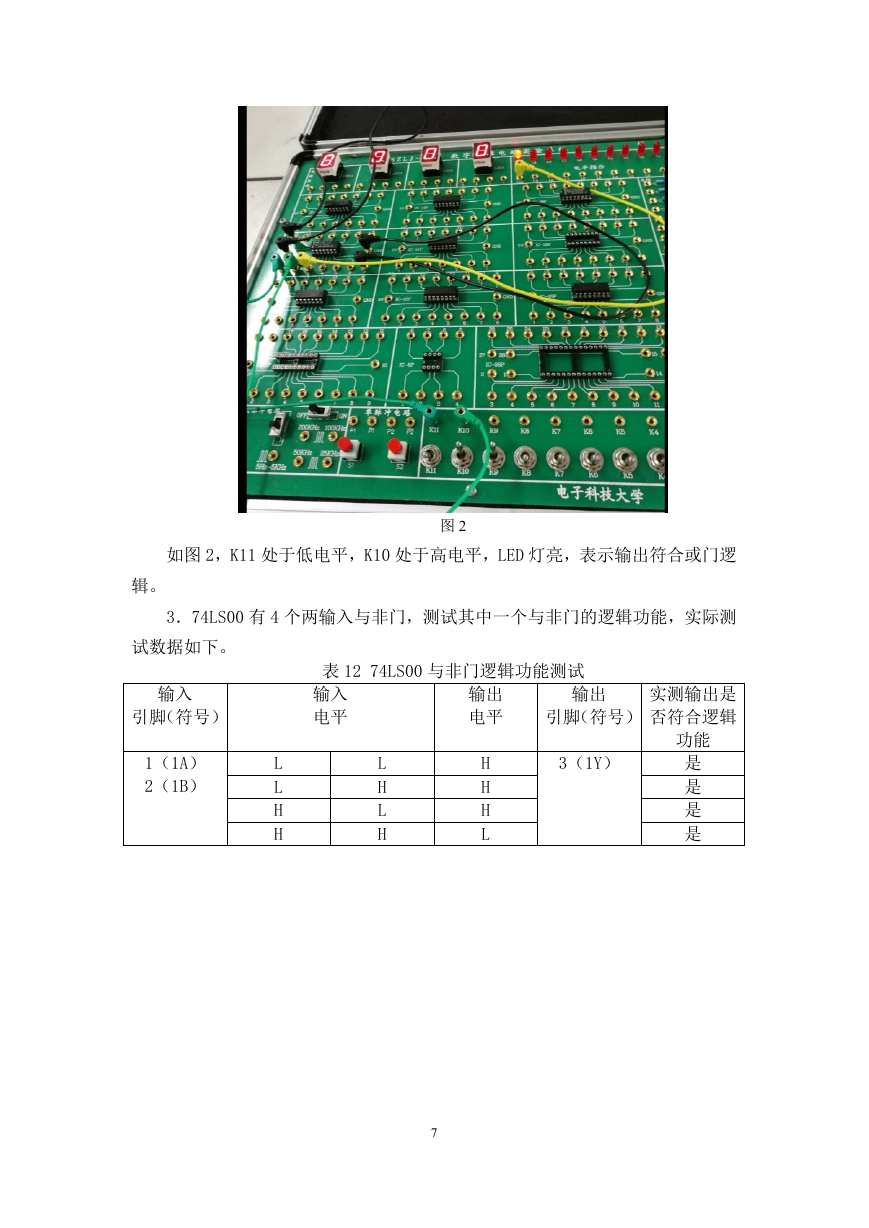

如图 2,K11 处于低电平,K10 处于高电平,LED 灯亮,表示输出符合或门逻 图 2 辑。 3.74LS00 有 4 个两输入与非门,测试其中一个与非门的逻辑功能,实际测 试数据如下。 表 12 74LS00 与非门逻辑功能测试 输入 引脚(符号) 输入 电平 输出 电平 输出 引脚(符号) 实测输出是 否符合逻辑 功能 1(1A) 2(1B) L L H H L H L H H H H L 3(1Y) 是 是 是 是 7

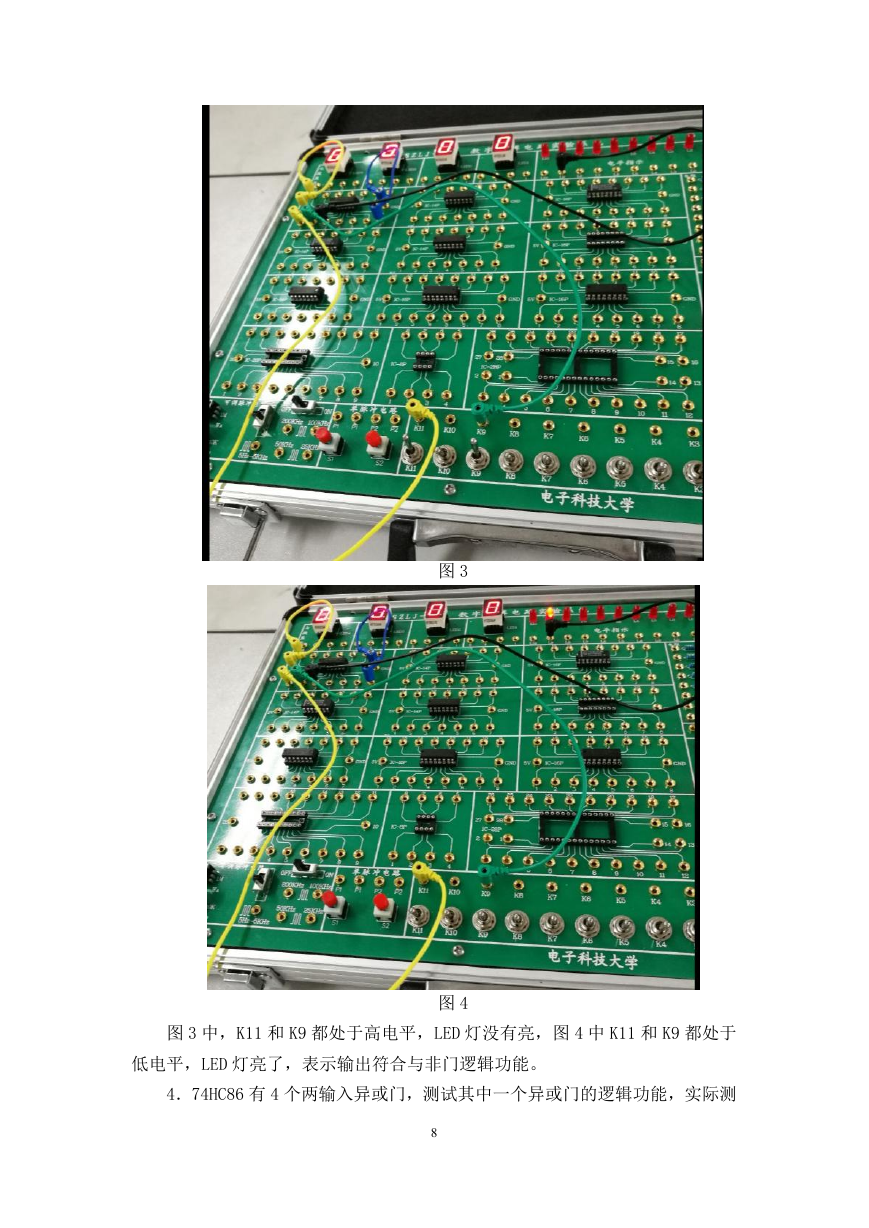

图 3 图 4 图 3 中,K11 和 K9 都处于高电平,LED 灯没有亮,图 4 中 K11 和 K9 都处于 低电平,LED 灯亮了,表示输出符合与非门逻辑功能。 4.74HC86 有 4 个两输入异或门,测试其中一个异或门的逻辑功能,实际测 8
