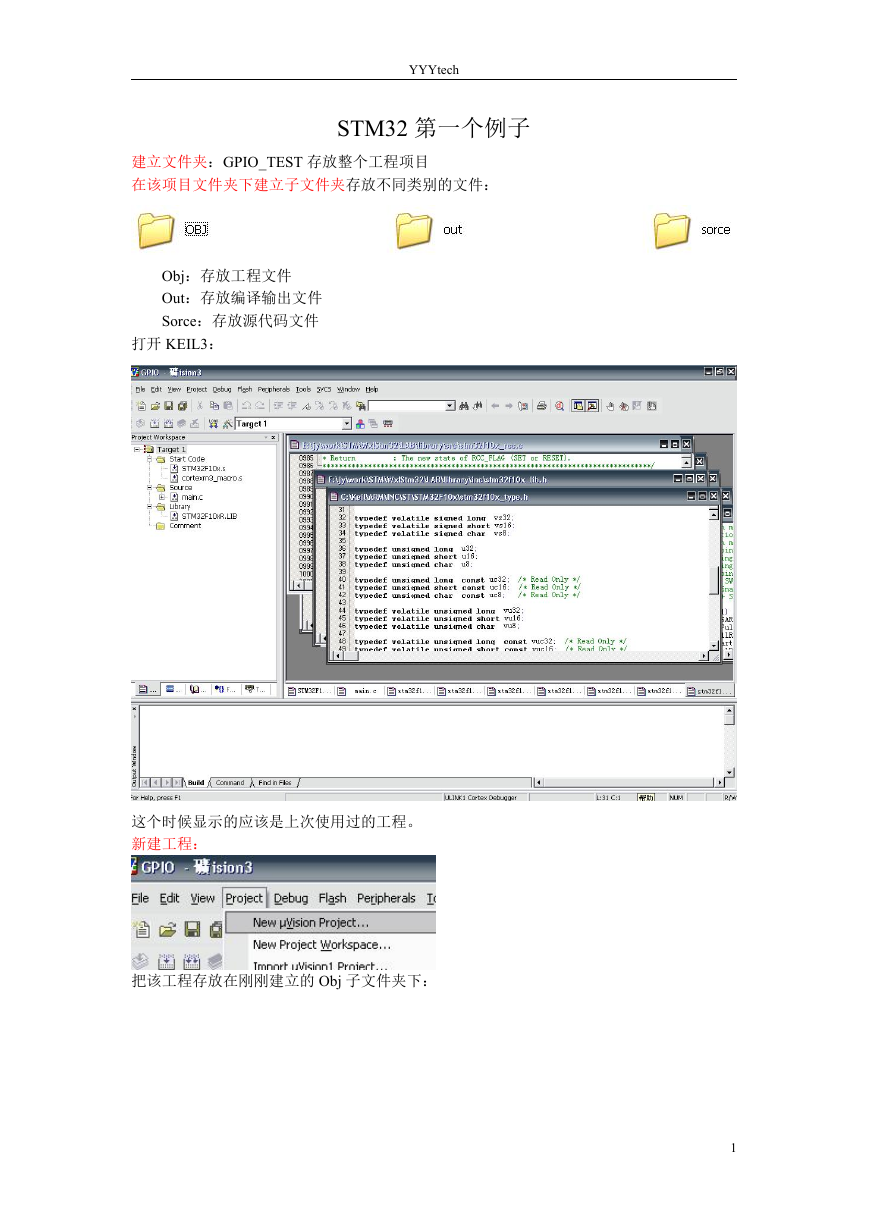

YYYtech STM32 第一个例子建立文件夹：GPIO_TEST 存放整个工程项目在该项目文件夹下建立子文件夹存放不同类别的文件： Obj：存放工程文件 Out：存放编译输出文件 Sorce：存放源代码文件打开 KEIL3：这个时候显示的应该是上次使用过的工程。新建工程：把该工程存放在刚刚建立的 Obj 子文件夹下： 1

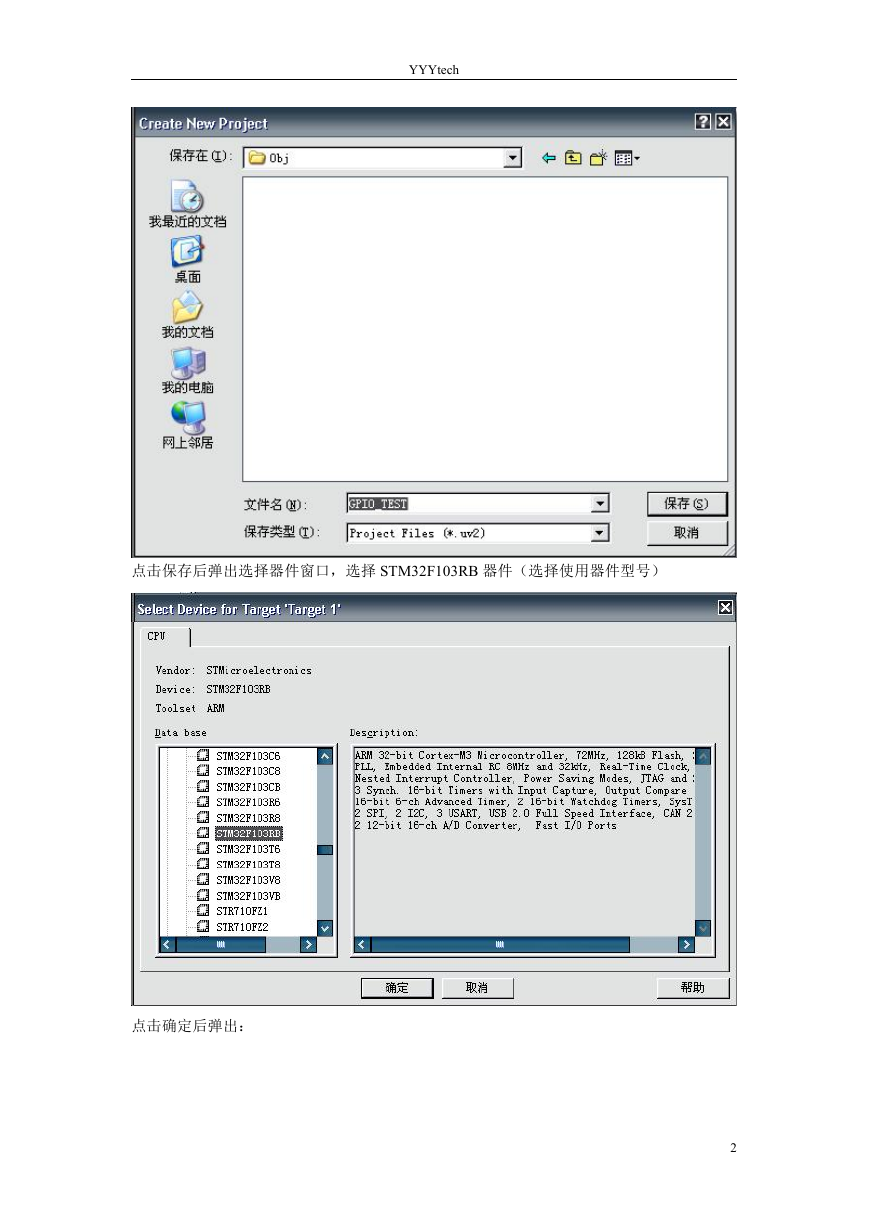

YYYtech 点击保存后弹出选择器件窗口，选择 STM32F103RB 器件（选择使用器件型号）点击确定后弹出： 2

YYYtech 这个时候选择“是”，工程建立成功：工程管理：（这个对于项目的运行没有必要性，只是为了方便项目的管理）在工程上右键，选择 3

YYYtech 弹出如下工程文件管理窗口：经过操作，建立如下文件夹有备使用，这个可以根据个人编程习惯处理。 4

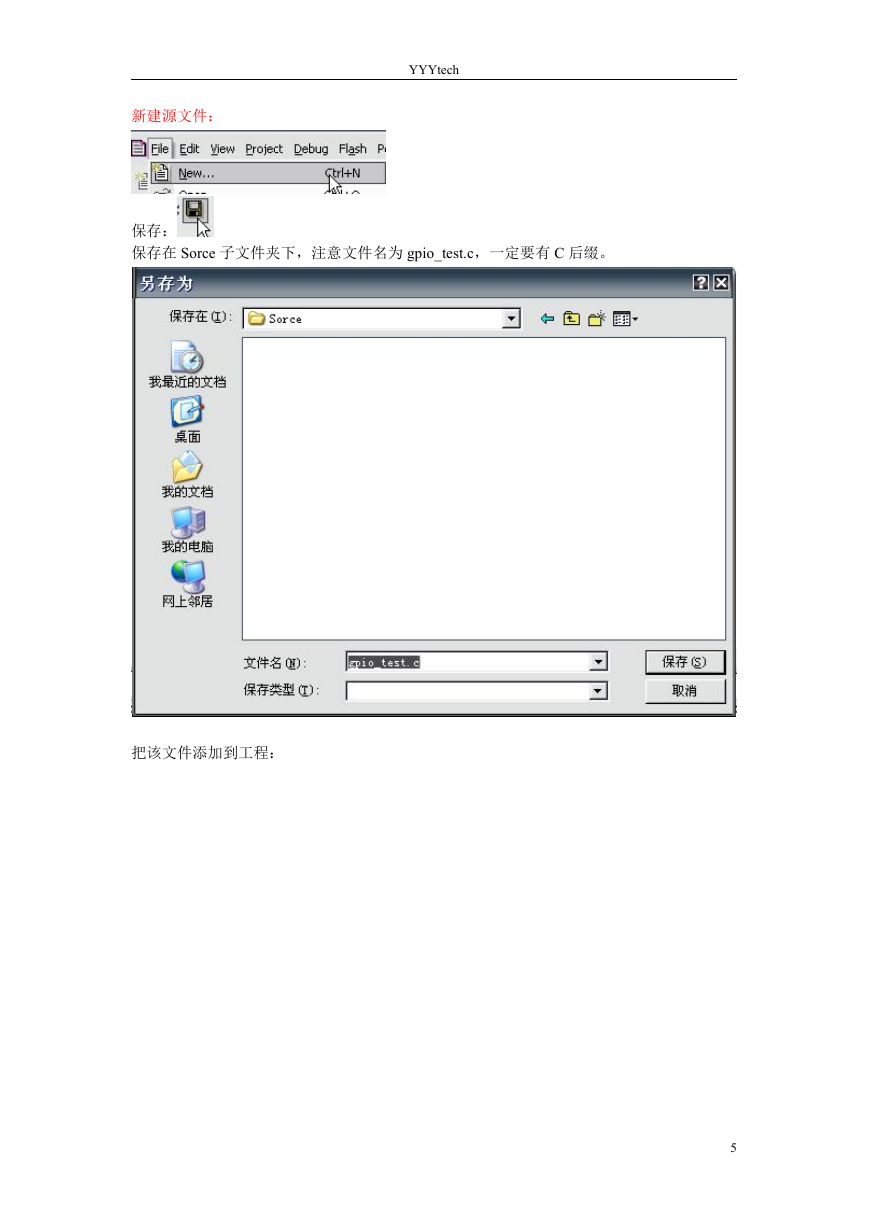

YYYtech 新建源文件：保存：保存在 Sorce 子文件夹下，注意文件名为 gpio_test.c，一定要有 C 后缀。把该文件添加到工程： 5

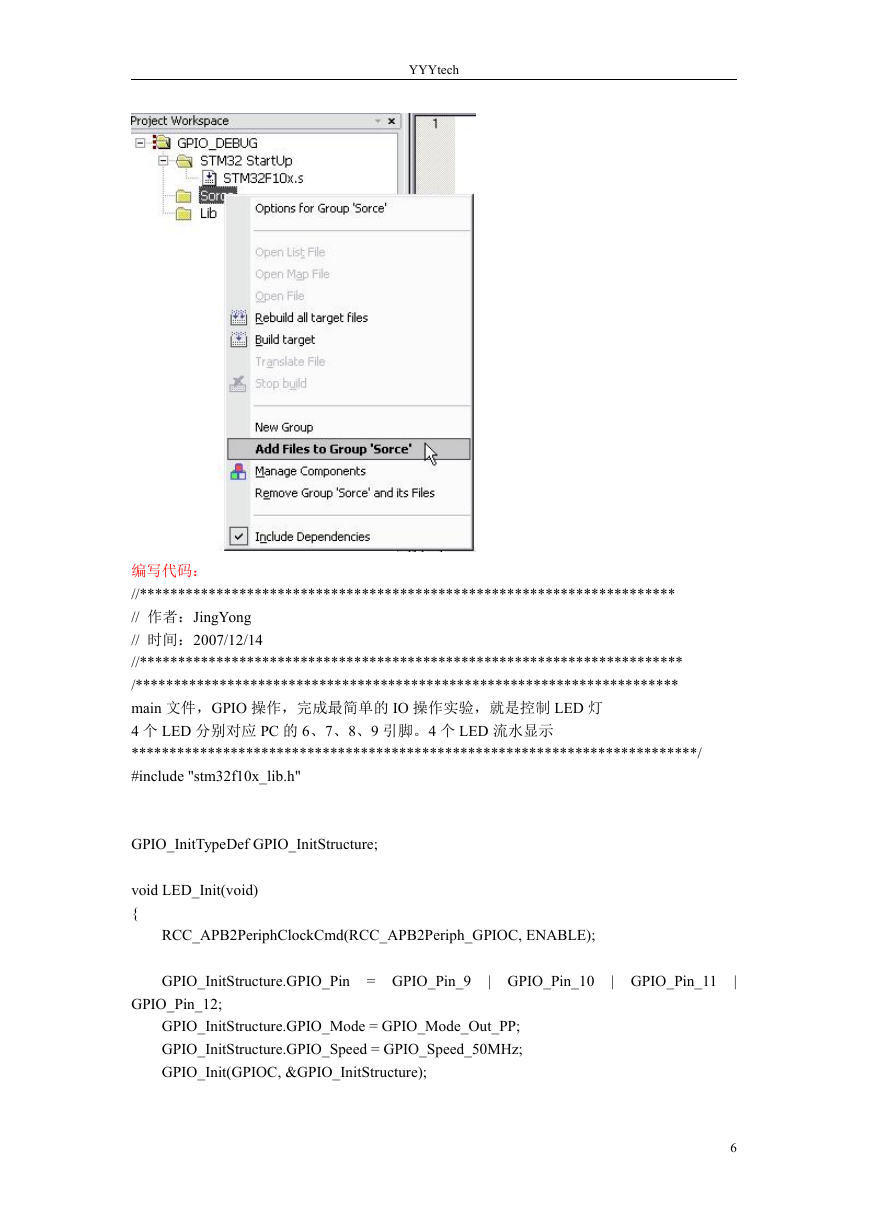

YYYtech 编写代码： //********************************************************************** // 作者：JingYong // 时间：2007/12/14 //*********************************************************************** /*********************************************************************** main 文件，GPIO 操作，完成最简单的 IO 操作实验，就是控制 LED 灯 4 个 LED 分别对应 PC 的 6、7、8、9 引脚。4 个 LED 流水显示 **************************************************************************/ #include "stm32f10x_lib.h" GPIO_InitTypeDef GPIO_InitStructure; void LED_Init(void) { RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9 | GPIO_Pin_10 | GPIO_Pin_11 | GPIO_Pin_12; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOC, &GPIO_InitStructure); 6

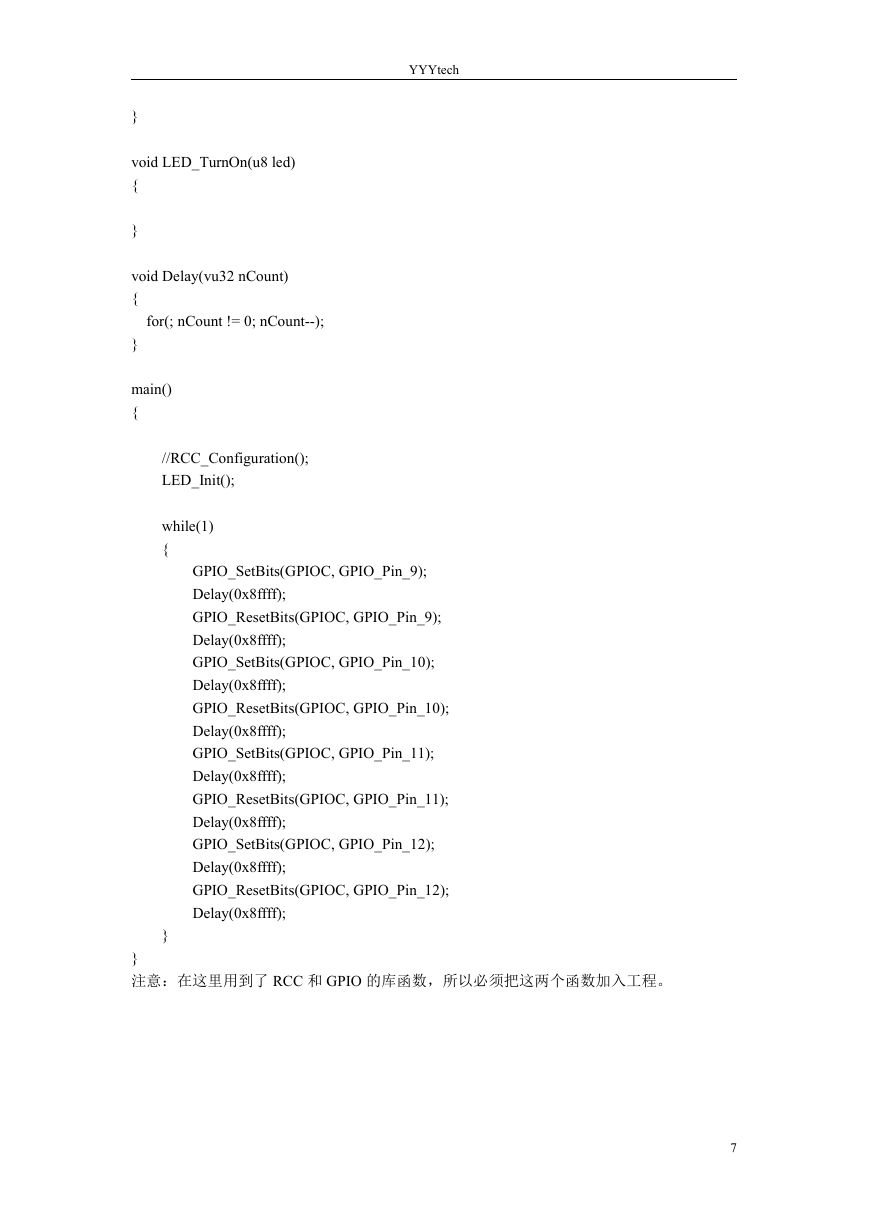

YYYtech } void LED_TurnOn(u8 led) { } void Delay(vu32 nCount) { for(; nCount != 0; nCount--); } main() { //RCC_Configuration(); LED_Init(); while(1) { GPIO_SetBits(GPIOC, GPIO_Pin_9); Delay(0x8ffff); GPIO_ResetBits(GPIOC, GPIO_Pin_9); Delay(0x8ffff); GPIO_SetBits(GPIOC, GPIO_Pin_10); Delay(0x8ffff); GPIO_ResetBits(GPIOC, GPIO_Pin_10); Delay(0x8ffff); GPIO_SetBits(GPIOC, GPIO_Pin_11); Delay(0x8ffff); GPIO_ResetBits(GPIOC, GPIO_Pin_11); Delay(0x8ffff); GPIO_SetBits(GPIOC, GPIO_Pin_12); Delay(0x8ffff); GPIO_ResetBits(GPIOC, GPIO_Pin_12); Delay(0x8ffff); } } 注意：在这里用到了 RCC 和 GPIO 的库函数，所以必须把这两个函数加入工程。 7

YYYtech 8
