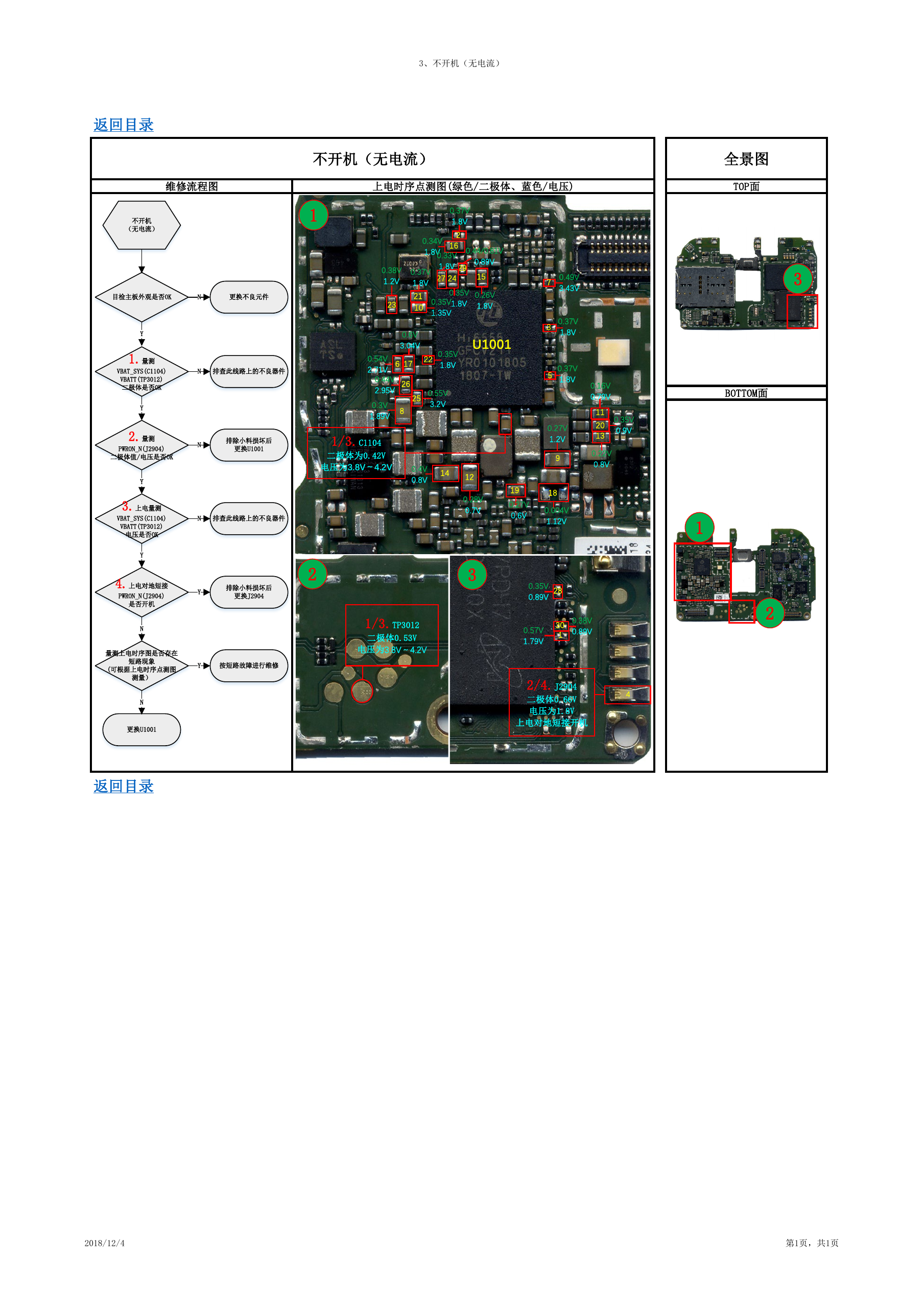

3、不开机（无电流） 返回目录 不开机（无电流） 维修流程图 上电时序点测图(绿色/二极体、蓝色/电压) 不开机 （无电流） 1 目检主板外观是否OK N 更换不良元件 0.38V 1.2V 23 0.37V 1.8V 21 10 0.34V 1.8V 0.44/0.81V 0.37V 1.8V 2 16 0.33V 1.8V 27 24 0.35V 1.8V 29 0.35V 1.35V 0.89V 15 0.26V 1.8V Y 1.量测 VBAT_SYS(C1104) VBATT(TP3012) 二极体是否OK Y 2.量测 PWRON_N(J2904) 二极体值/电压是否OK Y 3.上电量测 VBAT_SYS(C1104) VBATT(TP3012) 电压是否OK Y 4.上电对地短接 PWRON_N(J2904) 是否开机 N 量测上电时序图是否存在 短路现象 (可根据上电时序点测图 测量） Y 按短路故障进行维修 N 更换U1001 返回目录 N 排查此线路上的不良器件 N 排除小料损坏后 更换U1001 N 排查此线路上的不良器件 0.54V 2.71V 0.44V 2.95V 26 0.3V 1.89V 8 1/3.C1104 二极体为0.42V 电压为3.8V～4.2V 0.6V 3.04V 6 17 22 0.35V 1.8V U1001 25 0.55V 3.2V 0.4V 0.8V 14 12 0.28V 0.7V 19 0.27V 0.6V Y 排除小料损坏后 更换J2904 2 2 3 1/3.TP3012 二极体0.53V 电压为3.8V～4.2V 7 3 0.49V 3.43V 0.37V 1.8V 5 0.37V 1.8V 0.27V 1.2V 9 18 0.004V 1.12V 0.16V 0.79V 11 20 13 0.22V 0.8V 0.35V 0.9V 0.35V 0.89V 28 30 0.38V 0.89V 1 0.57V 1.79V 2/4.J2904 二极体0.66V 电压为1.8V 上电对地短接开机 4 全景图 TOP面 3 BOTTOM面 1 2 2018/12/4 第1页，共1页
