D0523A 数码摄像机
用户说明书
使用前请仔细阅读用户说明书
DIGITAL CAMCORDER
电子说明书仅供下载参考使用
在使用数码摄像机之前请阅读以下内容
关于本说明书
• 本说明书旨在帮助您使用新的数码摄像机。我们尽可能保证所提供信息的准确性,但如有修改,恕
不另行通知。
•
版权
• 本说明书包含受版权保护的专属信息。保留所有权利。未经厂商事先书面许可,严禁以任何形式
• (机械、电子或其它方式)复制本说明书的内容。
• •版权所有 2012
•
符合联邦通信委员会(FCC)规范
• 经测试,本设备符合 FCC 规则第 15 部分对 B 类数码设备的限制规定。这些限制旨在提供合理的
• 保护措施,以防该设备在住宅区安装时产生有害干扰。本设备产生、使用并辐射射频能量,如果
• 未遵照说明进行安装和使用,可能会对无线电通信产生干扰。但也不能保证在特定的安装中不会
• 产生干扰的问题。如果本设备确实对无线电或电视接收造成干扰(可以通过开关设备来确定),
• 建议用户采取以下一种或多种措施排除干扰:
• • 重新调整接收天线的方向或位置。
• • 增大本设备与接收器的间距。
• • 将设备电源连接到不同于接收器所连接电路的电源插座上。
• • 咨询经销商或有经验的无线电/ 电视机技术人员以获取帮助。
• 警告:需要使用屏蔽电源线才能符合 FCC 辐射限制的规定,从而防止对无线电和电视接收造成
• 干扰。只使用屏蔽线将 I/O 设备连接到本设备。未经厂商明确许可,擅自变动或改造可能会导
• 致用户的质保和服务协议失效。
•
一致性声明
• 本设备符合 FCC 规则第 15 部分的规定。操作应符合以下两个条件:
• • 本设备不会造成有害干扰。
• • 该设备可以承受所收到的任何干扰,包括导致不正常运行的干扰。
•
商标识别
• Windows XP/Vista/Win7 是 Microsoft Corporation 在美国和/ 或其它国家的注册商标。
• Windows 是 Microsoft Windows 操作系统的缩写。所有其它公司或产品名称是其各自公司的商标
• 或注册商标。
• 1
电子说明书仅供下载参考使用
安全说明
• 请勿扔放或拆解数码摄像机。
• 请谨慎操作数码摄像机,否则可能损坏内部元件。
• 请勿将数码摄像机暴露在高温环境内,避免接触水。
• 操作时间较长时,数码摄像机体可能会变热。
• 在使用数码摄像机之前请测试能否正常操作。
• 只使用厂商提供的附件。
• 只使用与该数码摄像机相符的电池。
• 如果长时间不使用,请将电池取出。
产品信息
• 数码摄像机的设计和规格如有变更,恕不另行通知,包括原始产品规格、软件和本用户手册。
• 本用户手册是数码摄像机的一般参考指南。
• 本用户手册中的插图可能与数码摄像机的实际设计和屏幕上看到的不同。
2
SC
电子说明书仅供下载参考使用
目录
感谢购买先锋产品
感谢您购买先锋数码摄像机,请仔细阅读本说明书并妥善保管,以供日后
参考。
本说明书旨在向您说明先锋数码摄像机的使用方法,湖南苏宁先锋电子有
限公司已尽最大努力来确保其内容的正确性,但保留变更的权利,如有修
改恕不另行通知。
在使用数码摄像机之前请阅读以下内容 ............................ 1
第1节 了解本数码摄像机....................................... 4
第2节 入门................................................... 7
第3节 享受录制模式........................................... 9
第4节 享受播放模式.......................................... 21
第5节 设置您的数码摄像机 ................................... 26
第6节 在TV上观看照片和录像.................................. 30
第7节 在PC上查看照片和录像.................................. 31
第8节 将文件上传到Internet.................................. 32
第9节 规格与系统要求........................................ 35
第10节 故障排除.............................................. 37
第11节 使用遥控器............................................ 38
电子说明书仅供下载参考使用
第1节
了解本数码摄像机
产品概述
本数码摄像机拥有500万像素图像传感器,可以拍摄H.264格式的视频。通过利用H.264技术,在有限内
存内可拍摄更多的视频图像。可拍摄高达1600万像素的高质量图像。利用彩色LCD显示器,用户可以轻
松地对所拍画面进行构图和查看。
本数码摄像机具有3英寸(16:9)液晶触摸屏,是操作本机的理想平台。菜单和各选项触手可及,只要触
摸面板,即可直接快速地选择菜单和各选项。
本数码摄像机还拥有1920×1080高清分辨率视频录制功能。也可通过HDMI线将本机连接到HDTV,并在
HDTV的宽屏幕上轻松地播放录制的高清晰度视频。
此外,本数码摄像机还具备一项高级上传特点:利用独家内置的“Internet Direct”应用程序,你可
以轻松地将本数码摄像机拍摄到的视频和图片上传至互联网。
本数码摄像机可自动调节ISO感光度和白平衡,或者用户可手动更改这些设置,并具有120倍数字变焦能
力,提高了用户在摄像和拍照时对场景的控制。
各种拍摄效果可选,如定时拍摄、慢镜头,可让拍摄过程更加有趣。
本数码摄像机中有内存,不用存储卡就可以拍摄相片和影片。存储卡插槽可以扩充存储容量。
注意
• 内置存储器的部分空间用于储存固件代码和软件。
• 安装随附的CD-ROM光盘中的软件应用程序ArcSoft MediaImpression可在PC上正常查看视频。
标准附件
打开本数码摄像机包装,可以看到下列附件:
• 数码摄像机
• 可充电锂离子电池(两块)
• 摄像机包
• 电源适配器
• SD卡
• 光盘
• 三角架
• 镜头盖
• 遥控器
• 保修卡
• 合格证
• USB线/AV线/HDMI线
• 快速入门指南/用户说明书
4
SC
电子说明书仅供下载参考使用

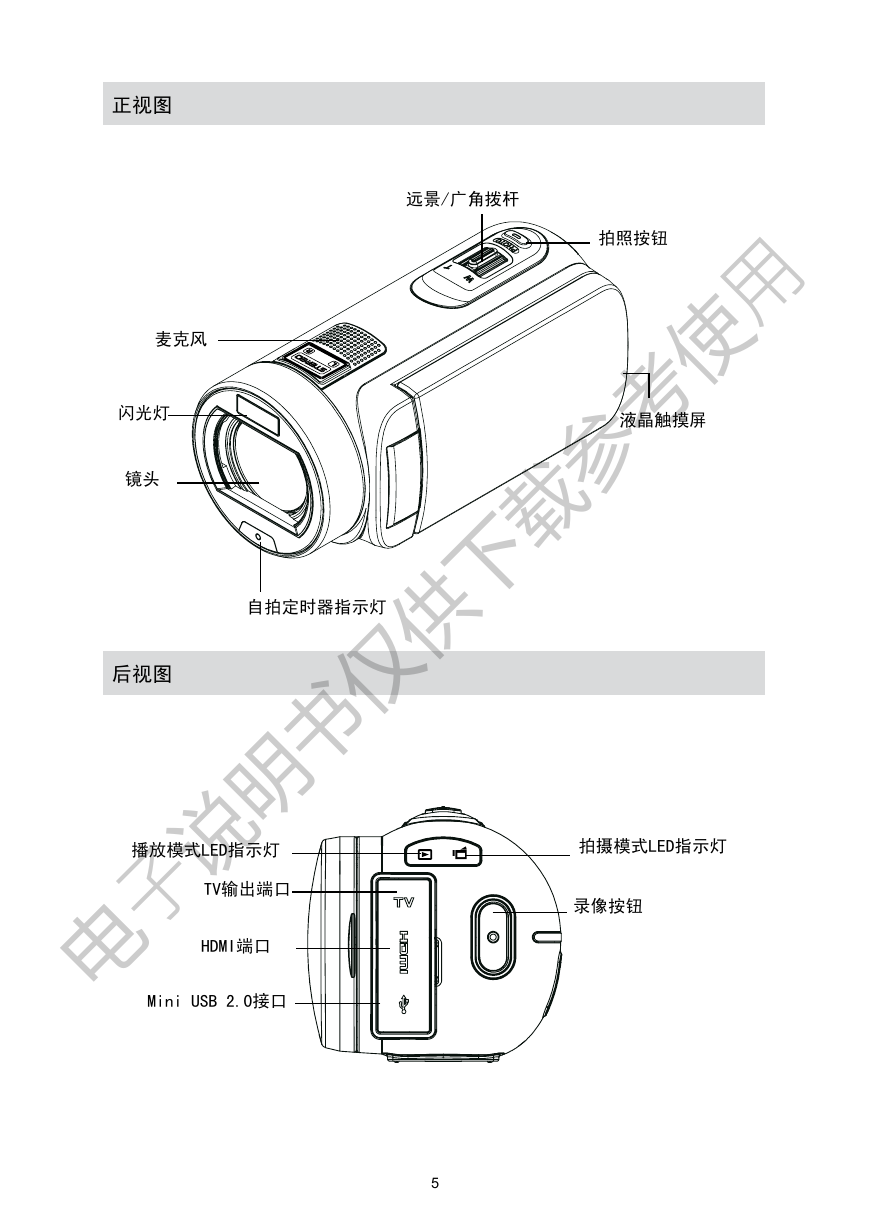

远景/广角拨杆
拍照按钮
液晶触摸屏
正视图
麦克风
闪光灯
镜头
后视图
自拍定时器指示灯
播放模式LED指示灯
拍摄模式LED指示灯
TV输出端口
HDMI端口
Mini USB 2.0接口
录像按钮
5
SC
电子说明书仅供下载参考使用

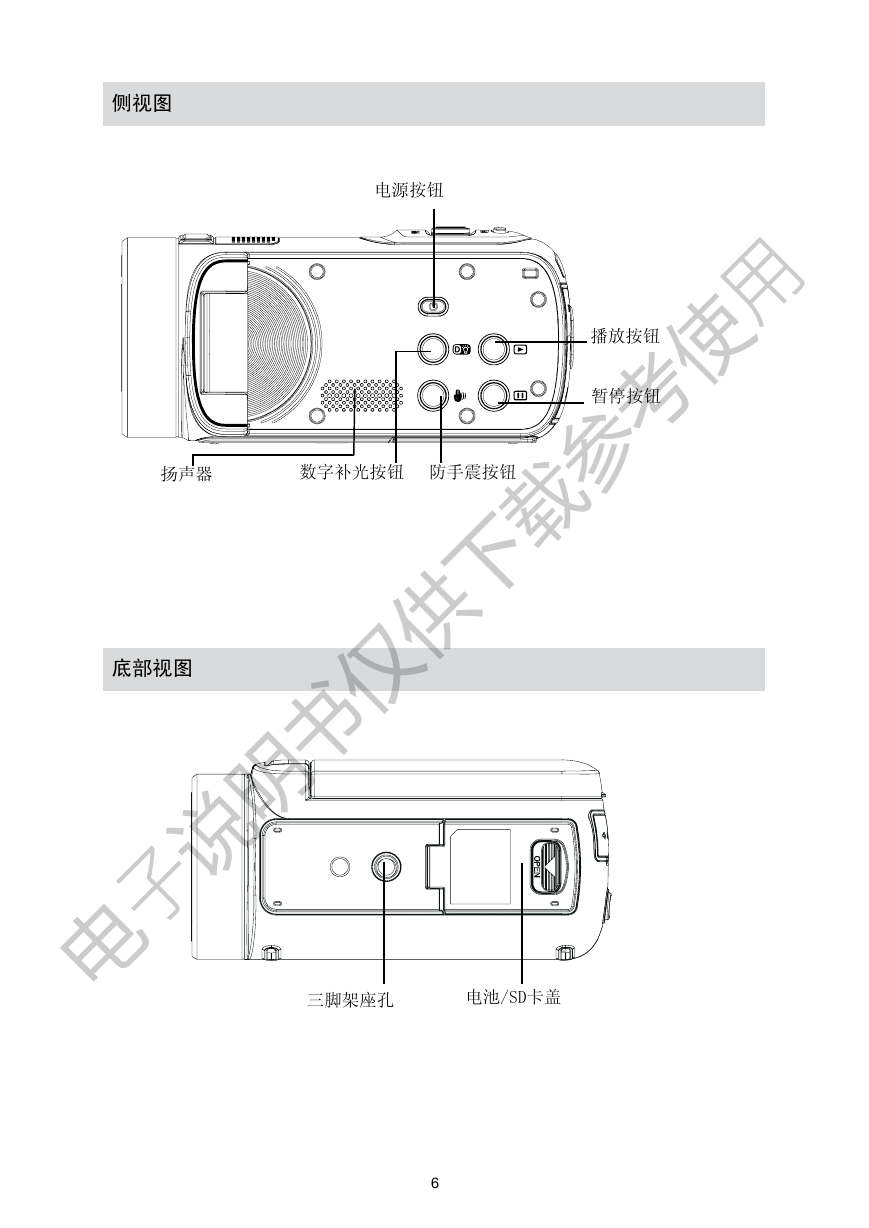

侧视图
电源按钮
播放按钮
暂停按钮
扬声器
数字补光按钮
防手震按钮
底部视图
三脚架座孔
电池/SD卡盖
6
SC
电子说明书仅供下载参考使用
第2节
入门
安装电池
使用本数码摄像机前,用户需装上随附的可充电锂电池。
1. 请依照电池槽的(+)(-)正负极性位置放入电池。
2. 关紧电池盖。
为您的电池充电
请您使用随机配备的电源适配器和USB线,充电前必须先关机,指示灯闪
烁,表示正在充电;当指示灯长亮时,表示充电完成。
在用电源适配器充电模式下,充电完成之后,指示灯在3-5分钟之后自动熄
灭,充电时间约4至5个小时。(实际充电时间可能会有所不同,需视电池状
况而定。)
用户也可以用USB线将摄像机连接到计算机为电池充电。
插入和取出SD存储卡
本数码摄像机带有内存,可以存储相片、影片。您可以选配SD存储
卡扩展存储容量。
1. 插入存储卡,直到锁定到位,请参考图表。
2. 如要取出存储卡,请轻轻向内按存储卡,然后松开。
3. 存储卡会自动弹出一部分,再轻轻把存储卡从插槽中取出。
4. 推荐的存储容量:1GB以上。
注意
• 安装了存储卡时,影片和相片保存在卡上,而不是内存
上。
• 保护SD存储卡上的数据:SD存储卡锁定时只能进行读
取,不能拍照或摄像。因此在摄制前,请确保存储卡的
写保护开关位于可写入位置。
可写入位置
写入保护位置
7
SC
电子说明书仅供下载参考使用
