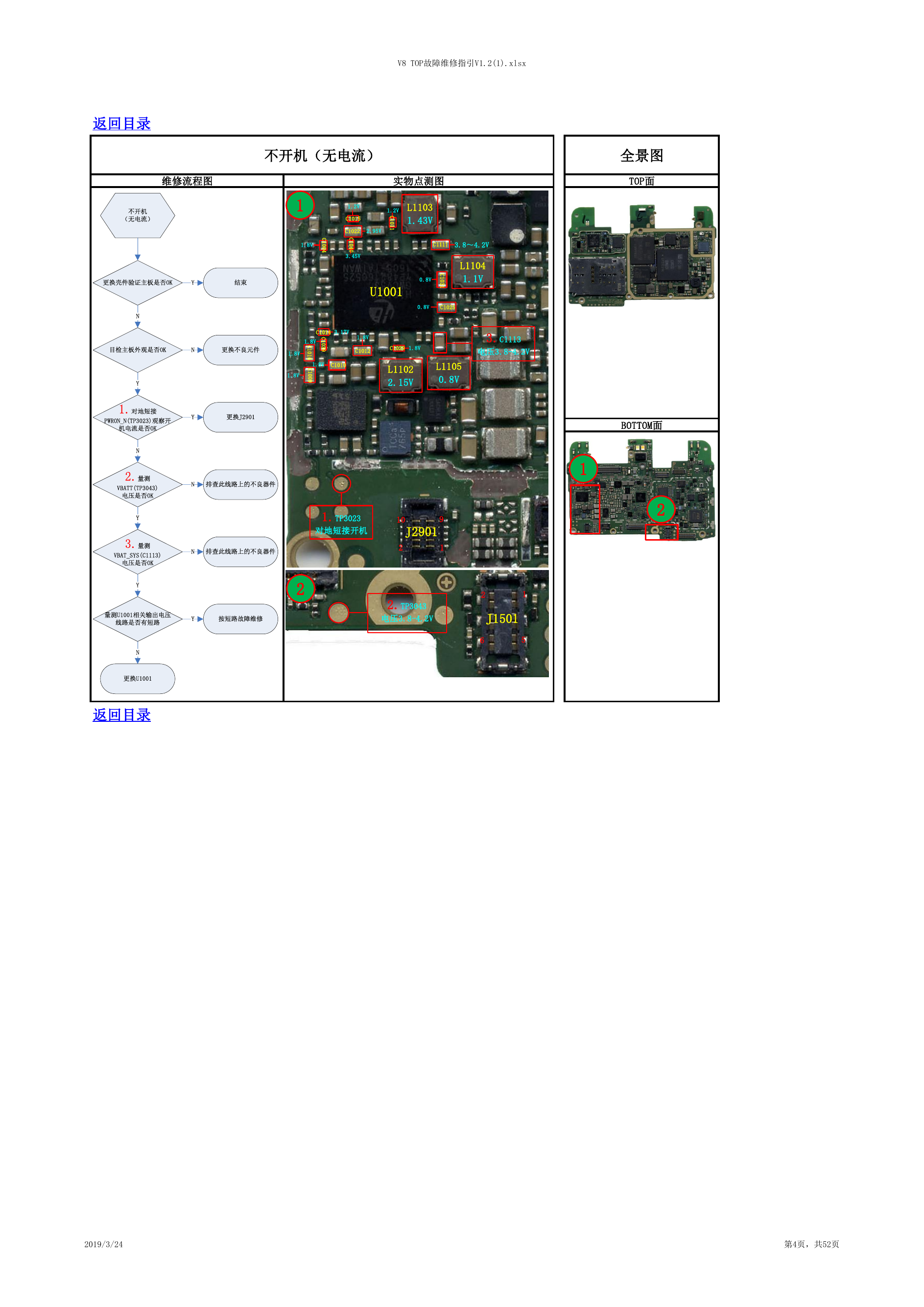

V8 TOP故障维修指引V1.2(1).xlsx 返回目录 不开机（无电流） 维修流程图 实物点测图 全景图 TOP面 1 1.2V C1015 C1022 2.95V L1103 1.43V 1.2V C 1 0 1 1 1.8V C 1 0 0 4 C 1 0 4 0 3.45V C1111 3.8～4.2V L1104 1.1V U1001 0.8V C 1 0 3 1 0.8V C1025 1.8V C1012 C1014 3.17V C 1 0 3 9 1.8V C 1 0 1 6 1.8V C 1 0 0 9 1.8V 1.8V C1010 C1029 1.8V L1102 2.15V L1105 0.8V 3.C1113 电压3.8-4.2V 1.TP3023 对地短接开机 10 J2901 2 9 1 2 2.TP3043 电压3.8-4.2V 2 6 J1501 1 5 1 BOTTOM面 2 返回目录 2019/3/24 第4页，共52页 更换不良元件N目检主板外观是否OK不开机（无电流）1.对地短接PWRON_N(TP3023)观察开机电流是否OK2.量测VBATT(TP3043)电压是否OKY更换J2901YN排查此线路上的不良器件N量测U1001相关输出电压线路是否有短路按短路故障维修YY更换U1001N更换壳件验证主板是否OK结束YN3.量测VBAT_SYS(C1113)电压是否OK排查此线路上的不良器件NY
