M580 与 ATV930 的以太网通讯实验指导书 QCS-Helpdesk 2018 年 7 月 26 日 M580 与 ATV930 的以太网通讯实验 Page 1

目录一、实验目的..........................................................................3 二、实验设备清单.................................................................. 3 三、实验准备工作.................................................................. 3 1. M580 PLC 与 ATV930 变频器通讯端口介绍................... 3 2. 变频器通讯参数设置.................................................... 4 四、实验内容..........................................................................6 1. M580 PLC 与 ATV930 变频器 Modbus TCP/IP 通讯实验 .6 2. M580 PLC 与 ATV930 变频器 Ethernet IP 通讯实验......25 五、实验注意事项................................................................ 32 M580 与 ATV930 的以太网通讯实验 Page 2

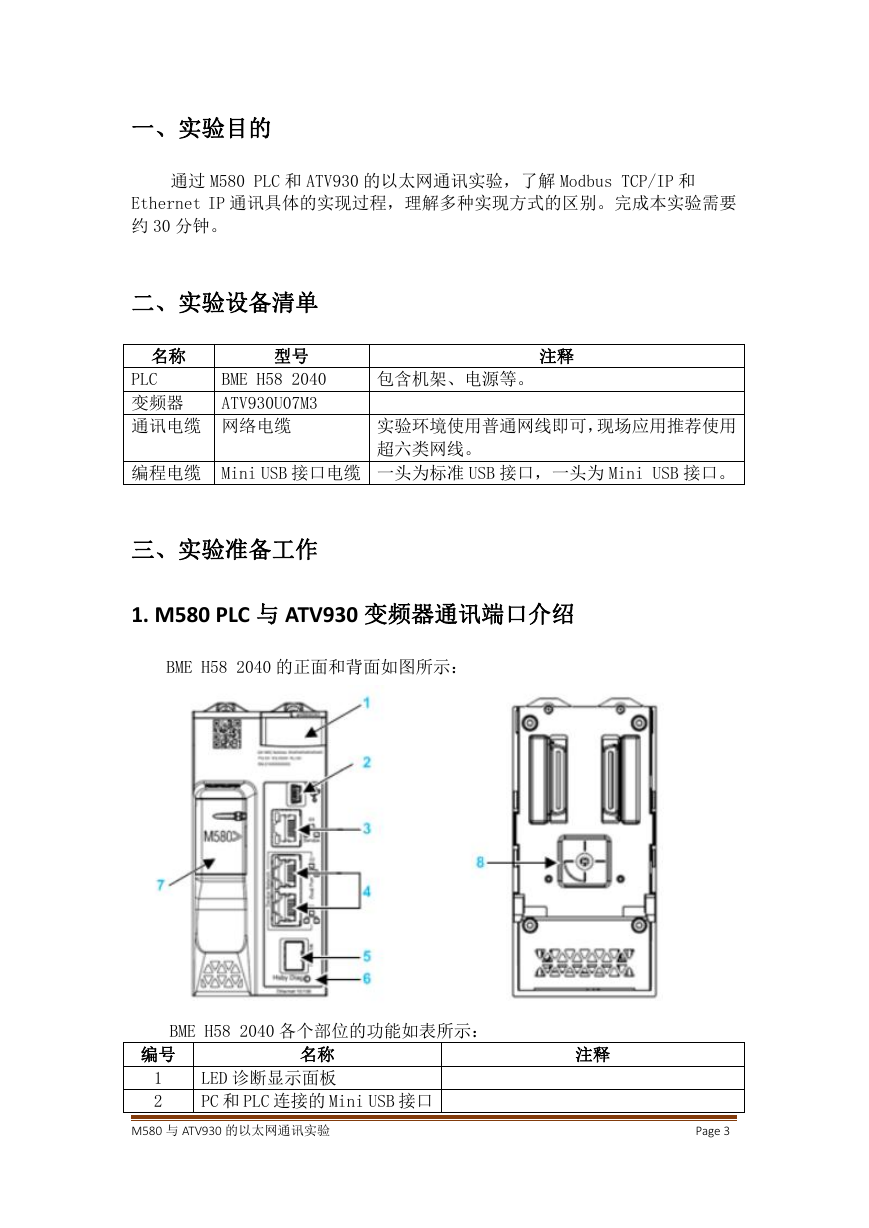

一、实验目的通过 M580 PLC 和 ATV930 的以太网通讯实验，了解 Modbus TCP/IP 和 Ethernet IP 通讯具体的实现过程，理解多种实现方式的区别。完成本实验需要约 30 分钟。二、实验设备清单名称型号 PLC 变频器通讯电缆网络电缆 BME H58 2040 ATV930U07M3 包含机架、电源等。注释实验环境使用普通网线即可，现场应用推荐使用超六类网线。编程电缆 Mini USB 接口电缆一头为标准 USB 接口，一头为 Mini USB 接口。三、实验准备工作 1. M580 PLC 与 ATV930 变频器通讯端口介绍 BME H58 2040 的正面和背面如图所示： BME H58 2040 各个部位的功能如表所示：编号 1 2 名称 LED 诊断显示面板 PC 和 PLC 连接的 Mini USB 接口注释 M580 与 ATV930 的以太网通讯实验 Page 3

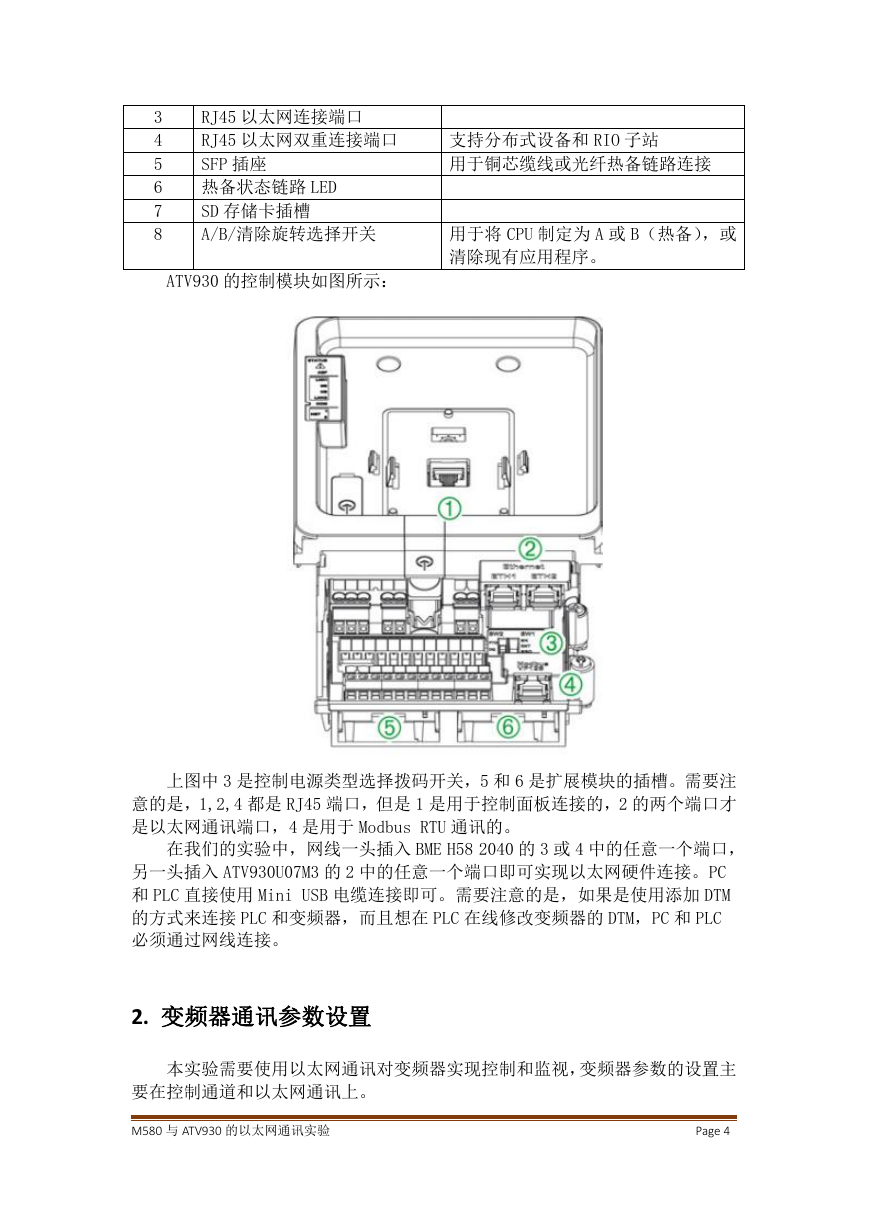

3 4 5 6 7 8 RJ45 以太网连接端口 RJ45 以太网双重连接端口 SFP 插座热备状态链路 LED SD 存储卡插槽 A/B/清除旋转选择开关 ATV930 的控制模块如图所示：支持分布式设备和 RIO 子站用于铜芯缆线或光纤热备链路连接用于将 CPU 制定为 A 或 B（热备），或清除现有应用程序。上图中 3 是控制电源类型选择拨码开关，5 和 6 是扩展模块的插槽。需要注意的是，1,2,4 都是 RJ45 端口，但是 1 是用于控制面板连接的，2 的两个端口才是以太网通讯端口，4 是用于 Modbus RTU 通讯的。在我们的实验中，网线一头插入 BME H58 2040 的 3 或 4 中的任意一个端口，另一头插入 ATV930U07M3 的 2 中的任意一个端口即可实现以太网硬件连接。PC 和 PLC 直接使用 Mini USB 电缆连接即可。需要注意的是，如果是使用添加 DTM 的方式来连接 PLC 和变频器，而且想在 PLC 在线修改变频器的 DTM，PC 和 PLC 必须通过网线连接。 2. 变频器通讯参数设置本实验需要使用以太网通讯对变频器实现控制和监视，变频器参数的设置主要在控制通道和以太网通讯上。 M580 与 ATV930 的以太网通讯实验 Page 4

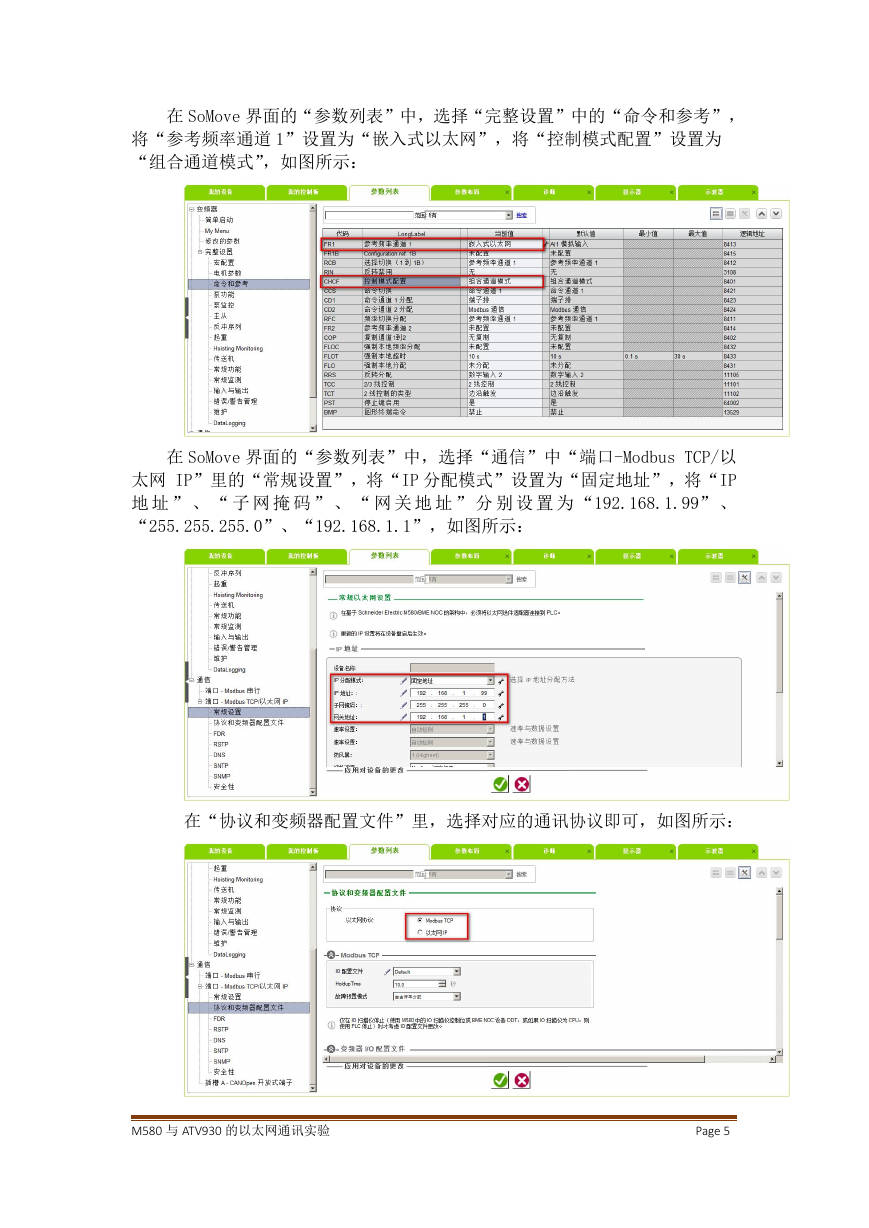

在 SoMove 界面的“参数列表”中，选择“完整设置”中的“命令和参考”，将“参考频率通道 1”设置为“嵌入式以太网”，将“控制模式配置”设置为 “组合通道模式”，如图所示：在 SoMove 界面的“参数列表”中，选择“通信”中“端口-Modbus TCP/以太网 IP”里的“常规设置”，将“IP 分配模式”设置为“固定地址”，将“IP 地址 ” 、 “ 子网掩码 ” 、 “ 网关地址 ” 分别设置为 “192.168.1.99” 、 “255.255.255.0”、“192.168.1.1”，如图所示：在“协议和变频器配置文件”里，选择对应的通讯协议即可，如图所示： M580 与 ATV930 的以太网通讯实验 Page 5

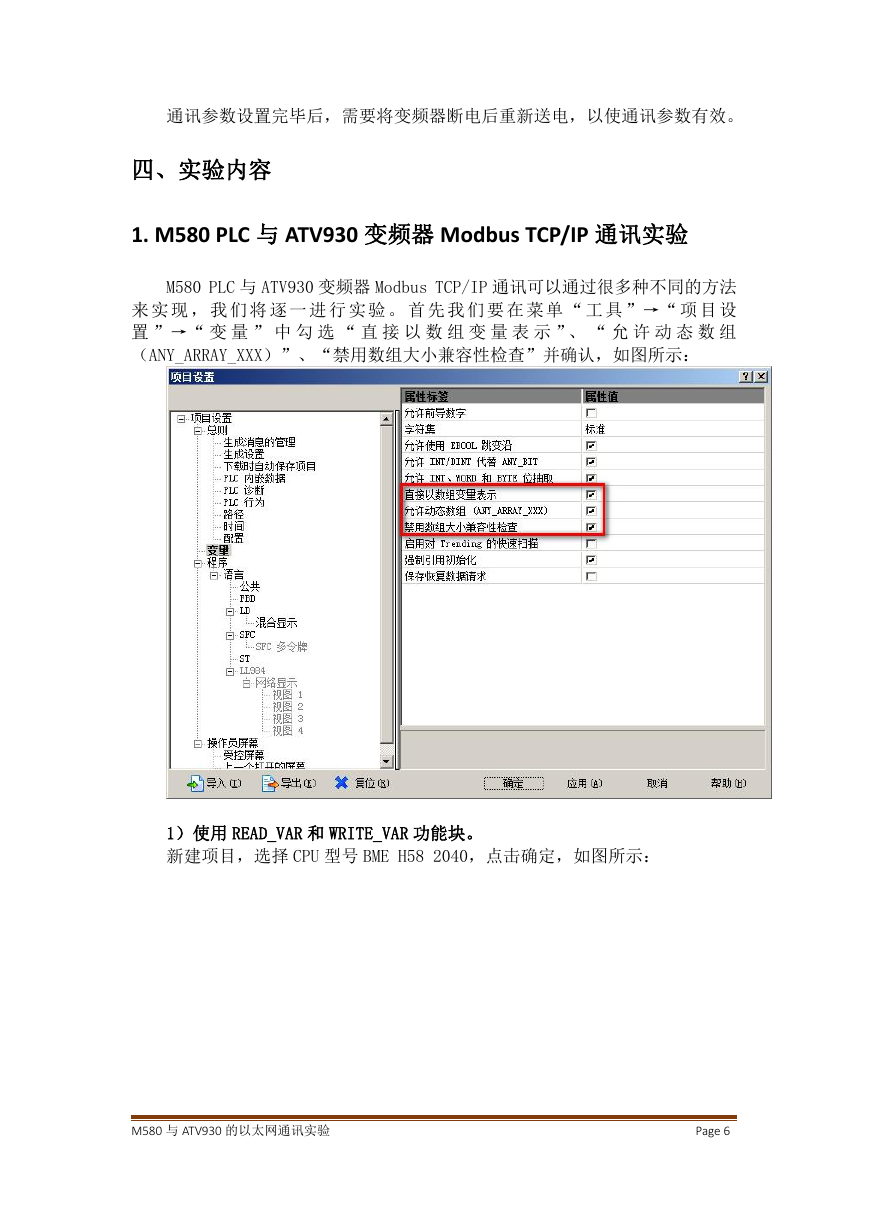

通讯参数设置完毕后，需要将变频器断电后重新送电，以使通讯参数有效。四、实验内容 1. M580 PLC 与 ATV930 变频器 Modbus TCP/IP 通讯实验 M580 PLC 与 ATV930 变频器 Modbus TCP/IP 通讯可以通过很多种不同的方法来实现，我们将逐一进行实验。首先我们要在菜单 “ 工具 ”→“ 项目设置 ”→“ 变量 ” 中勾选 “ 直接以数组变量表示 ”、 “ 允许动态数组（ANY_ARRAY_XXX）”、“禁用数组大小兼容性检查”并确认，如图所示： 1）使用 READ_VAR 和 WRITE_VAR 功能块。新建项目，选择 CPU 型号 BME H58 2040，点击确定，如图所示： M580 与 ATV930 的以太网通讯实验 Page 6

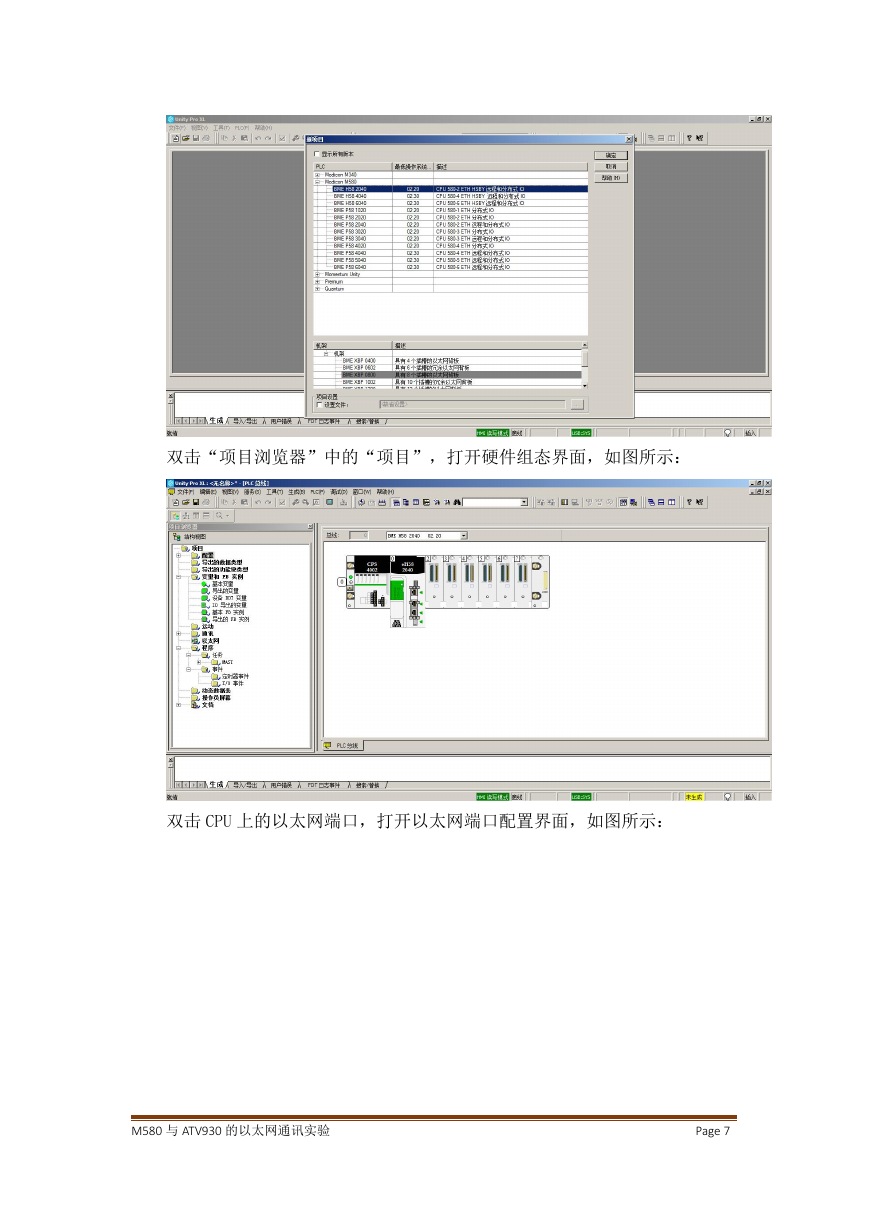

双击“项目浏览器”中的“项目”，打开硬件组态界面，如图所示：双击 CPU 上的以太网端口，打开以太网端口配置界面，如图所示： M580 与 ATV930 的以太网通讯实验 Page 7

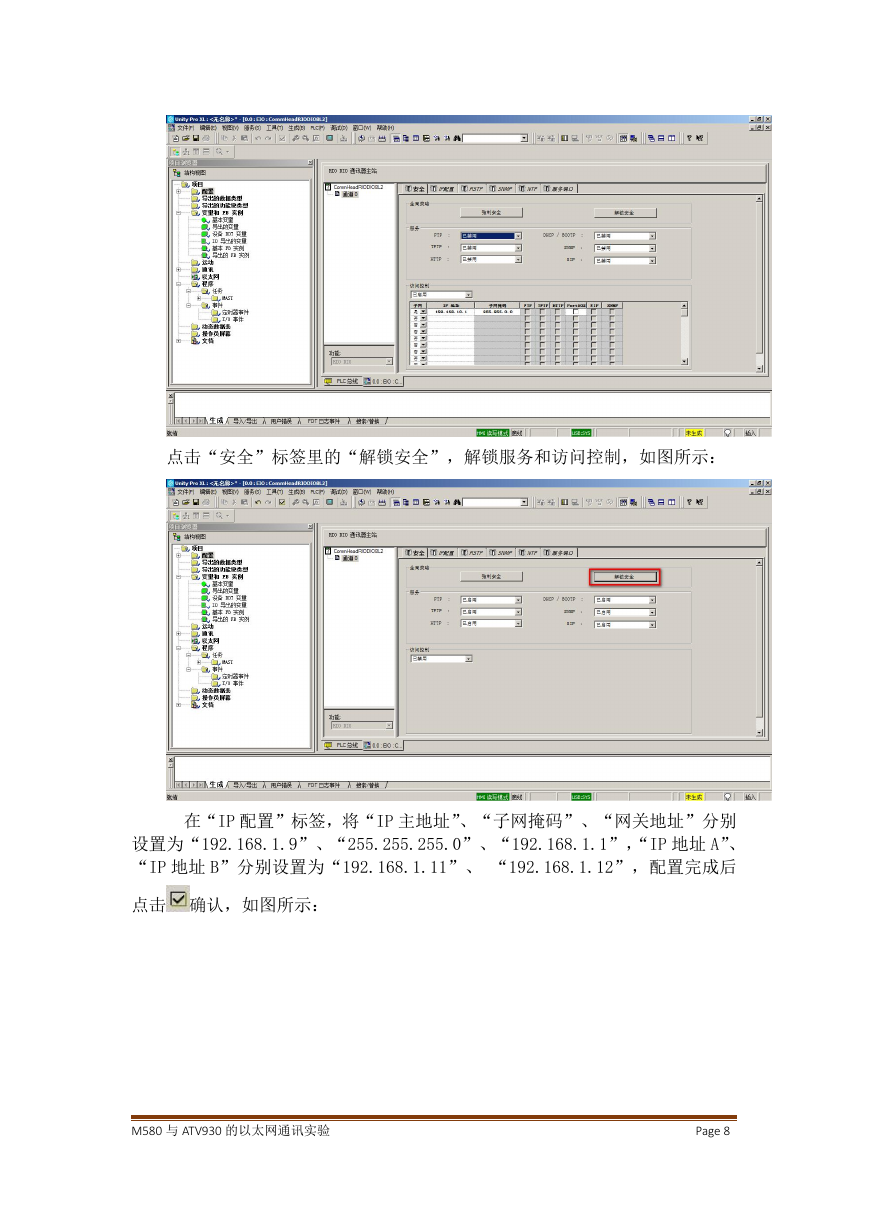

点击“安全”标签里的“解锁安全”，解锁服务和访问控制，如图所示：在“IP 配置”标签，将“IP 主地址”、“子网掩码”、“网关地址”分别设置为“192.168.1.9”、“255.255.255.0”、“192.168.1.1”，“IP 地址 A”、 “IP 地址 B”分别设置为“192.168.1.11”、 “192.168.1.12”，配置完成后点击确认，如图所示： M580 与 ATV930 的以太网通讯实验 Page 8
