Press brake system circuit diagram 2022-6-16 1

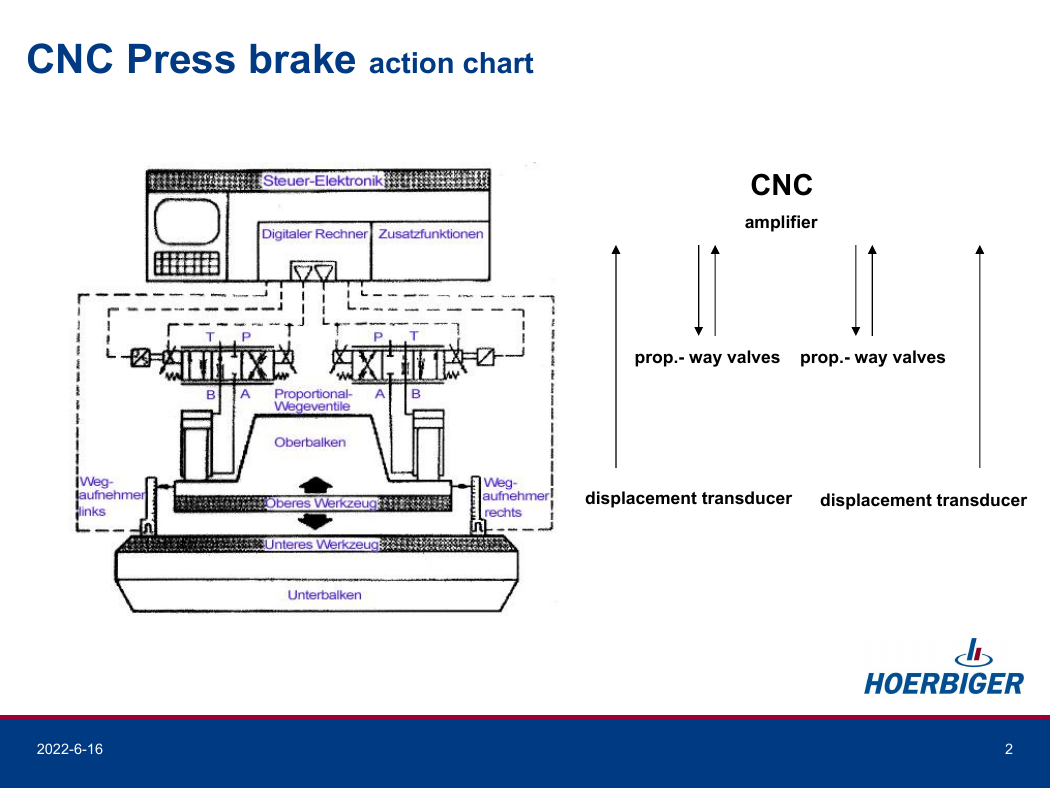

CNC Press brake action chart CNC amplifier prop.- way valves prop.- way valves displacement transducer displacement transducer 2022-6-16 2

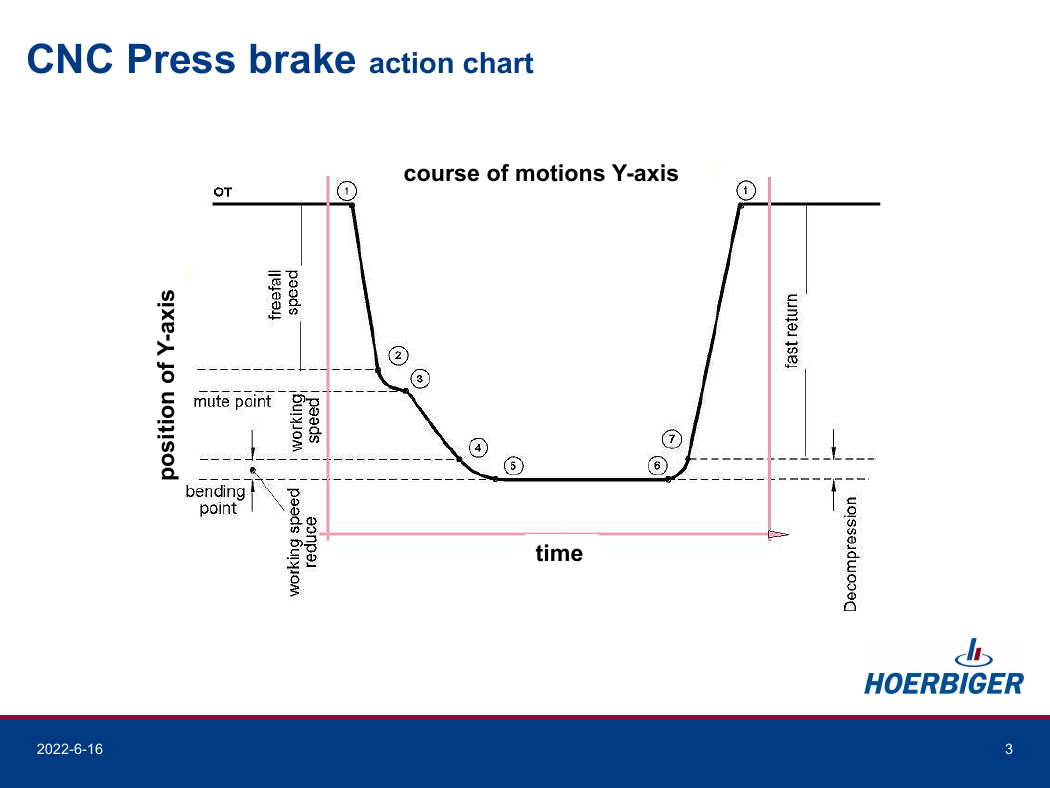

CNC Press brake action chart course of motions Y-axis s i x a - Y f o n o i t i s o p time 2022-6-16 3

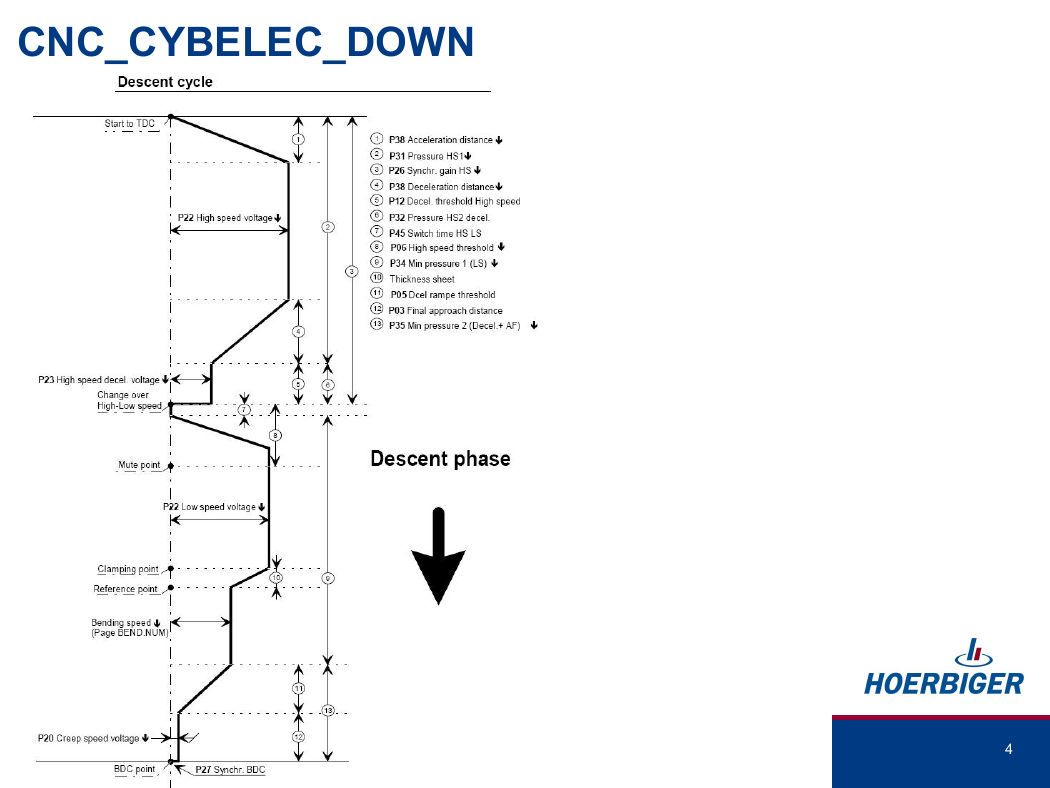

CNC_CYBELEC_DOWN 2022-6-16 4

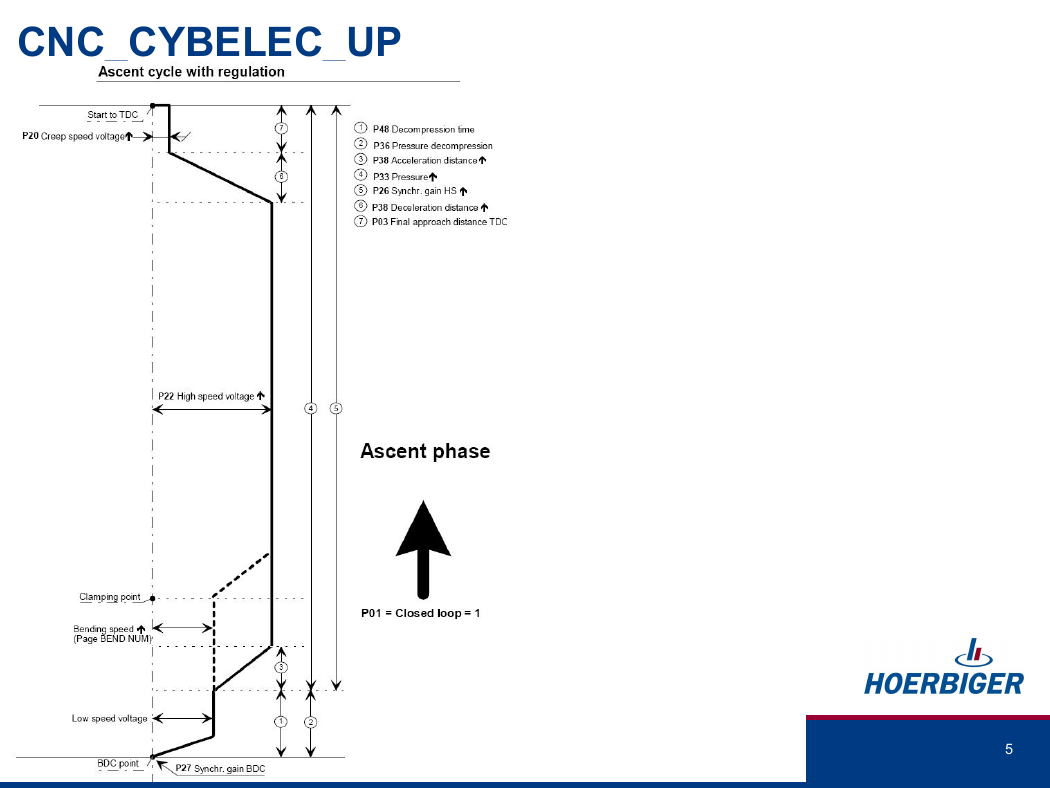

CNC_CYBELEC_UP 2022-6-16 5

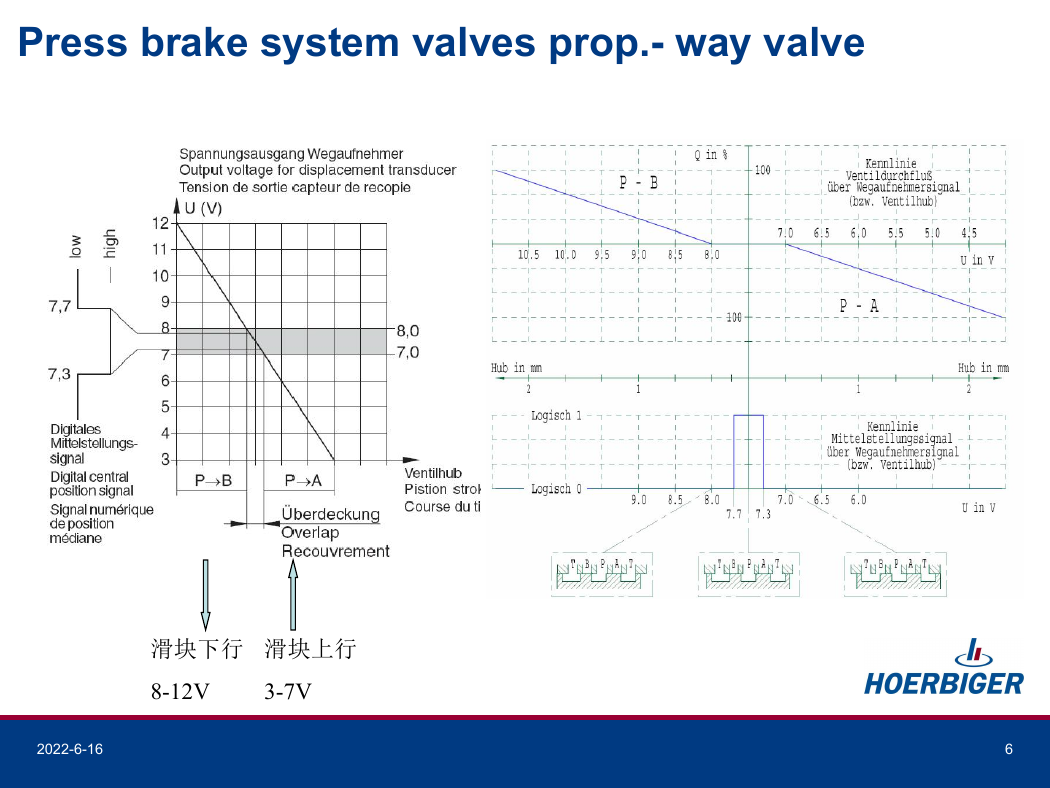

Press brake system valves prop.- way valve 滑块下行 8-12V 滑块上行 3-7V 2022-6-16 6

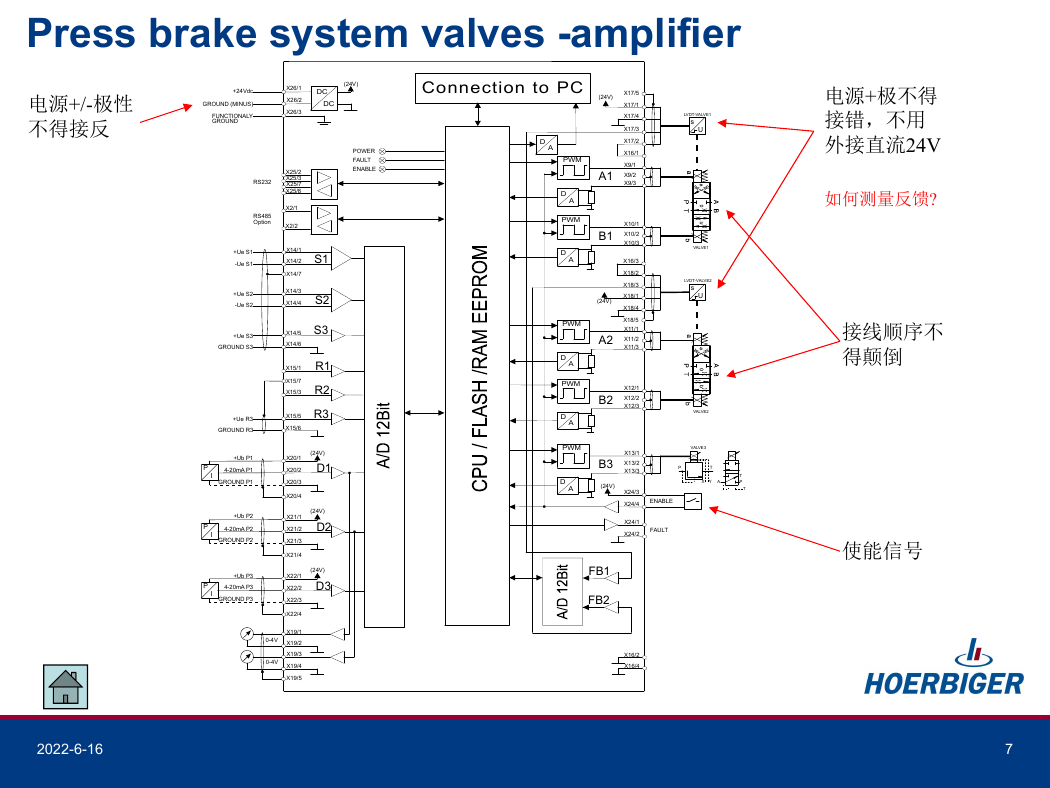

Press brake system valves -amplifier 电源+/-极性 不得接反 +24Vdc GROUND (MINUS) FUNCTIONALY GROUND (24V) X26/1 X26/2 X26/3 DC DC Connection to PC POWER FAULT ENABLE D A PWM D A PWM D A PWM D A PWM D A PWM D A RS232 RS485 Option +Ue S1 -Ue S1 +Ue S2 -Ue S2 +Ue S3 GROUND S3 +Ue R3 GROUND R3 +Ub P1 4-20mA P1 GROUND P1 +Ub P2 4-20mA P2 GROUND P2 +Ub P3 4-20mA P3 GROUND P3 P P P I I I 0-4V 0-4V X25/2 X25/3 X25/7 X25/8 X2/1 X2/2 X14/1 X14/2 X14/7 X14/3 X14/4 X14/5 X14/6 X15/1 X15/7 X15/3 X15/5 X15/6 X20/1 X20/2 X20/3 X20/4 X21/1 X21/2 X21/3 X21/4 X22/1 X22/2 X22/3 X22/4 X19/1 X19/2 X19/3 X19/4 X19/5 S1 S2 S3 R1 R2 R3 (24V) D1 (24V) D2 (24V) D3 (24V) A1 B1 (24V) A2 X17/5 X17/1 X17/4 X17/3 X17/2 X16/1 X9/1 X9/2 X9/3 X10/1 X10/2 X10/3 X16/3 X18/2 X18/3 X18/1 X18/4 X18/5 X11/1 X11/2 X11/3 B2 X12/1 X12/2 X12/3 B3 (24V) X13/1 X13/2 X13/3 X24/3 X24/4 X24/1 X24/2 FB1 FB2 X16/2 X16/4 电源+极不得 接错,不用 外接直流24V 如何测量反馈? LVDT-VALVE1 s U VALVE1 LVDT-VALVE2 s U 接线顺序不 得颠倒 VALVE2 VALVE3 P T X Y A T P T ENABLE FAULT 使能信号 2022-6-16 7

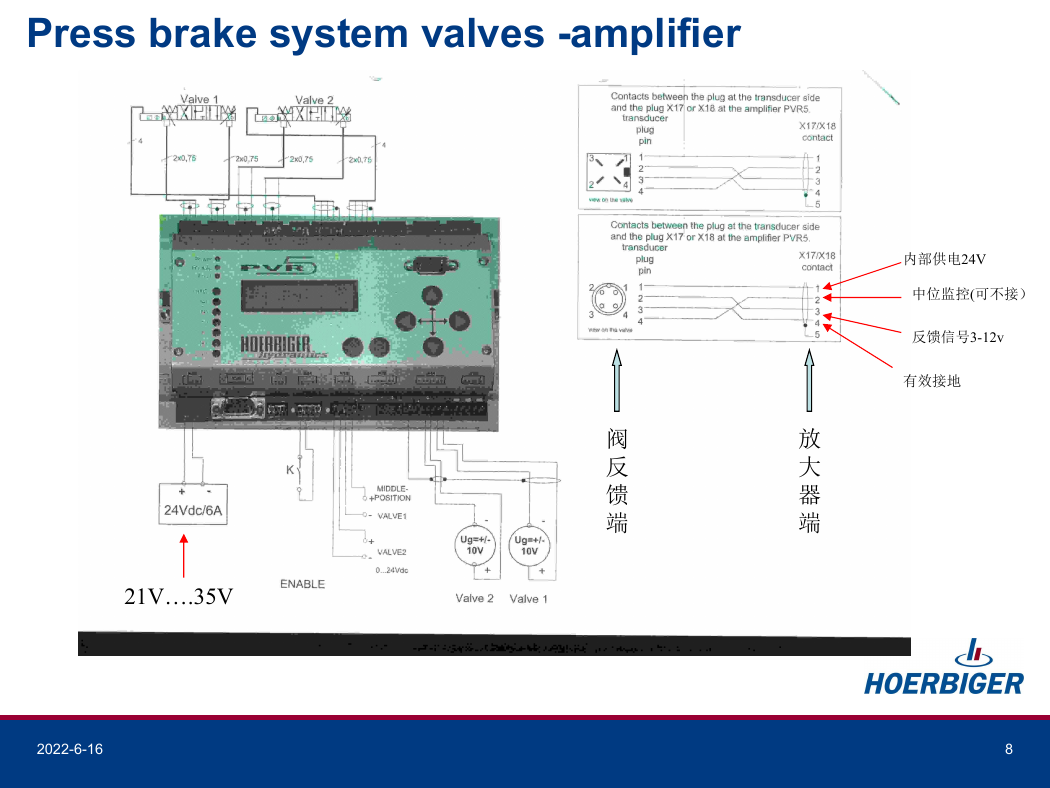

Press brake system valves -amplifier 内部供电24V 中位监控(可不接) 反馈信号3-12v 有效接地 阀 反 馈 端 放 大 器 端 21V….35V 2022-6-16 8
