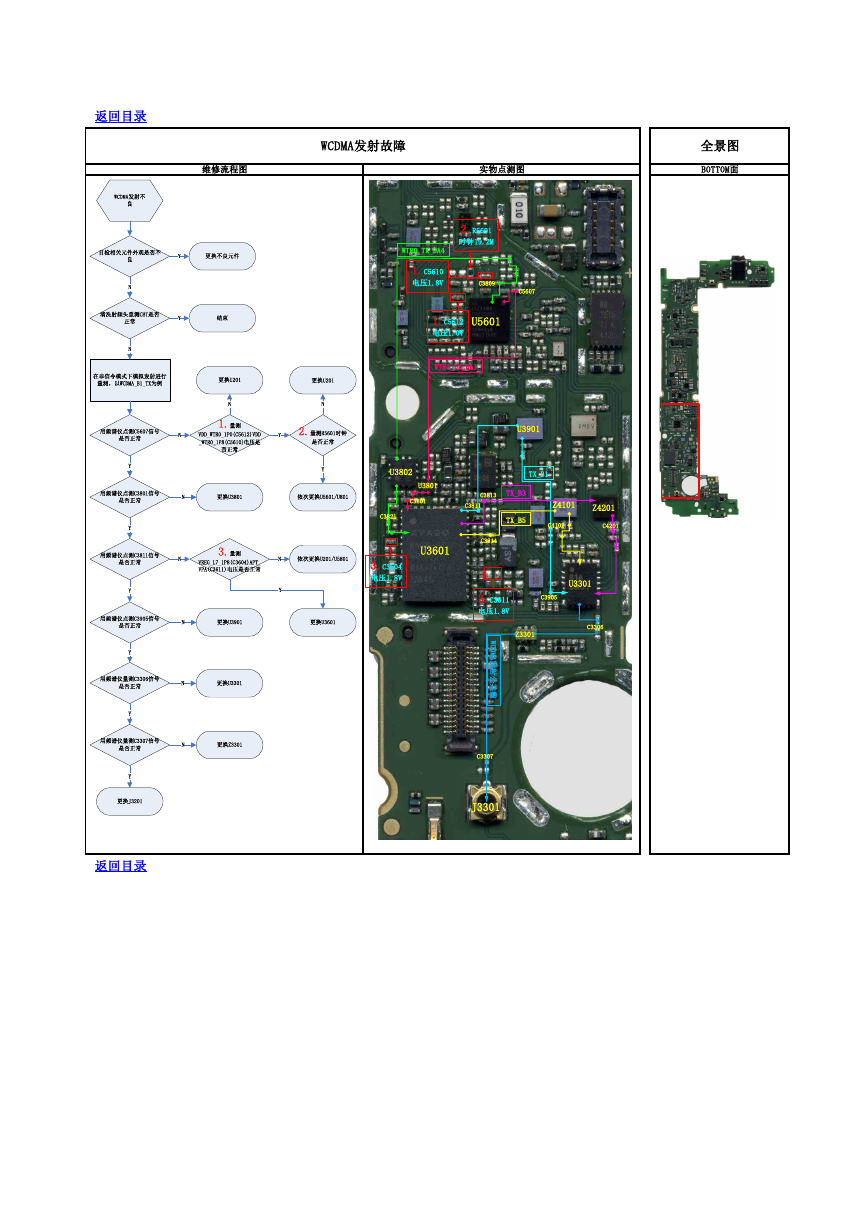

返回目录 WCDMA发射故障 维修流程图 实物点测图 全景图 BOTTOM面 WTR0_TX_DA4 1.C5610 电压1.8V 2.R5601 时钟19.2M C3809 C5607 1.C5612 电压1.0V U5601 WTR0_TX_DA1 U3901 TX_B1 C3813 TX_B3 C3811 TX_B5 Z4101 Z4201 C4102 C4201 U3802 U3801 C3801 C3821 U3301 C3905 Z3301 C3306 U3601 C3814 3.C3604 电压1.8V 3.C3611 电压1.8V W C D M A 发 射 公 共 线 C3307 J3301 返回目录 WCDMA发射不良目检相关元件外观是否不良更换不良元件清洗射频头重测CBT是否正常结束NYY在非信令模式下模拟发射进行量测，以WCDMA_B1_TX为例用频谱仪点测C5607信号是否正常1.量测VDD_WTR0_1P0(C5612)VDD_WTR0_1P8(C5610)电压是否正常更换U2012.量测R5601时钟是否正常依次更换U5601/U801用频谱仪点测C3801信号是否正常YYN用频谱仪点测C3811信号是否正常3.量测VREG_L7_1P8(C3604)APT_VPA(C3611)电压是否正常依次更换U201/U5801更换U3601NYYNN用频谱仪点测C3905信号是否正常NNY用频谱仪量测C3306信号是否正常YY更换U3901NYN更换U3301用频谱仪量测C3307信号是否正常更换Z3301NY更换J3201更换U3801更换U201N
