HD COLOR CAMERA HDC1500 Series * 3 - 8 6 8 - 7 4 9 - 0 9 * (1) 電気製品は、安全のための注意事項を守らないと、火災や人身事故になることがあります。このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。このオペレーションマニュアルをよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。 OPERATION MANUAL [Japanese/English] 1st Edition (Revised 8)

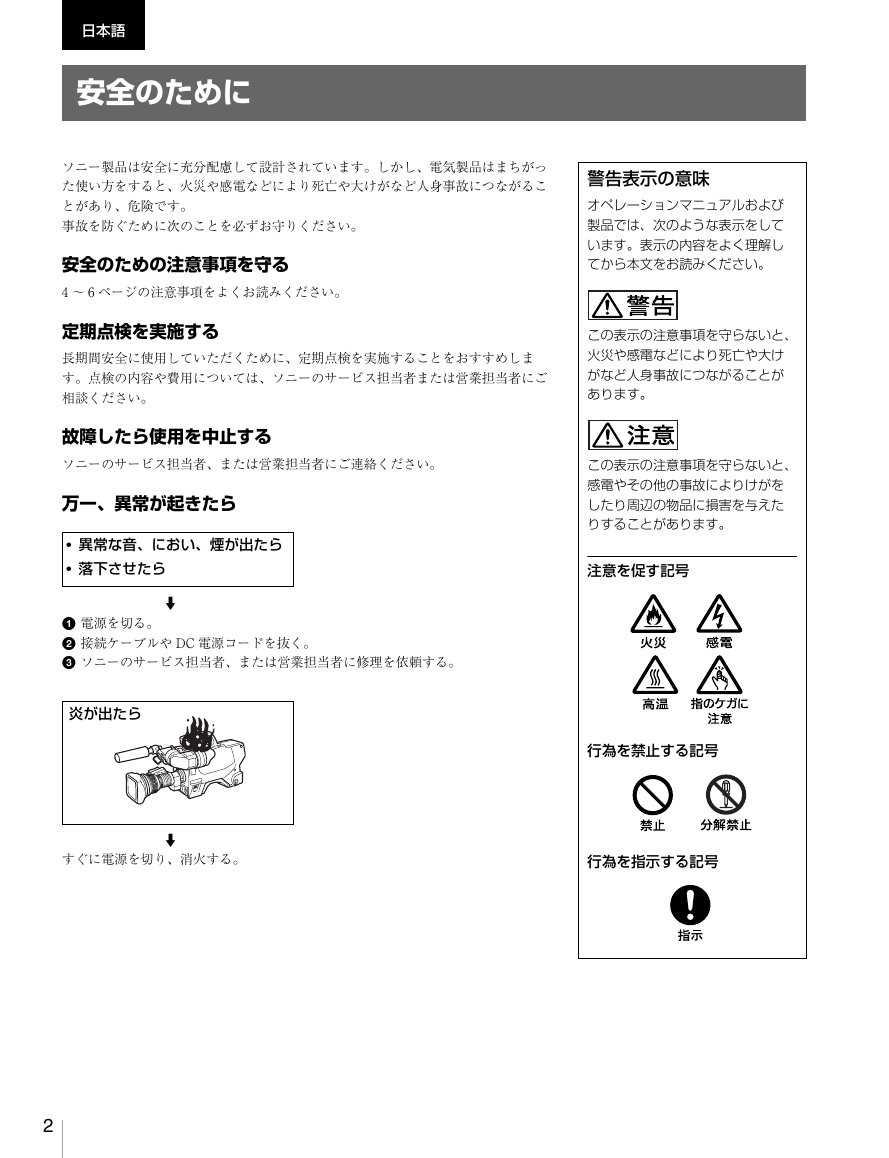

日本語安全のためにソニー製品は安全に充分配慮して設計されています。しかし、電気製品はまちがった使い方をすると、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。事故を防ぐために次のことを必ずお守りください。安全のための注意事項を守る 4 〜 6 ページの注意事項をよくお読みください。警告表示の意味オペレーションマニュアルおよび製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。定期点検を実施する長期間安全に使用していただくために、定期点検を実施することをおすすめします。点検の内容や費用については、ソニーのサービス担当者または営業担当者にご相談ください。この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。故障したら使用を中止するソニーのサービス担当者、または営業担当者にご連絡ください。万一、異常が起きたら • 異常な音、におい、煙が出たら落下させたら m a 電源を切る。 b 接続ケーブルや DC 電源コードを抜く。 c ソニーのサービス担当者、または営業担当者に修理を依頼する。炎が出たら m すぐに電源を切り、消火する。この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。注意を促す記号行為を禁止する記号行為を指示する記号 2

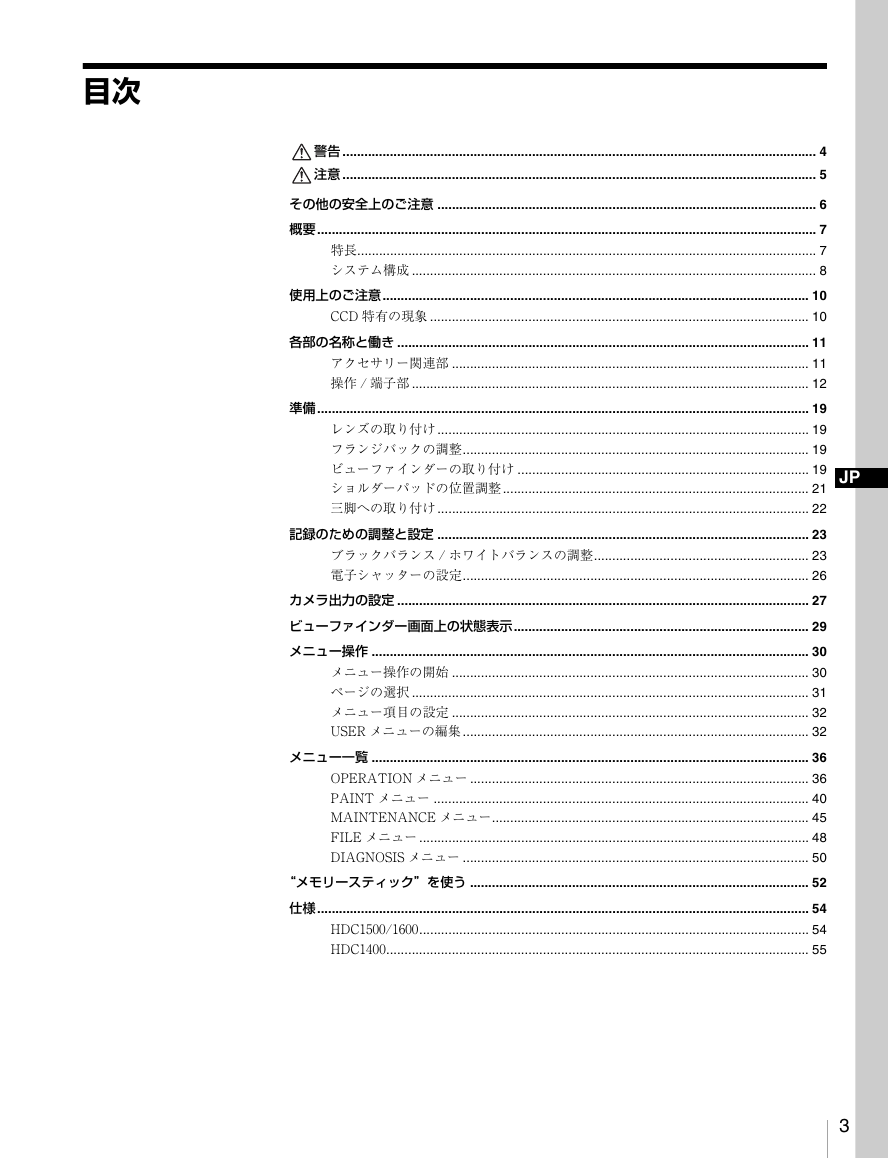

目次警告 .................................................................................................................................. 4 注意 .................................................................................................................................. 5 その他の安全上のご注意 ........................................................................................................ 6 概要......................................................................................................................................... 7 特長.............................................................................................................................. 7 システム構成 ............................................................................................................... 8 使用上のご注意..................................................................................................................... 10 CCD 特有の現象 ........................................................................................................ 10 各部の名称と働き ................................................................................................................. 11 アクセサリー関連部 .................................................................................................. 11 操作 / 端子部 ............................................................................................................. 12 準備....................................................................................................................................... 19 レンズの取り付け ...................................................................................................... 19 フランジバックの調整............................................................................................... 19 ビューファインダーの取り付け ................................................................................ 19 ショルダーパッドの位置調整.................................................................................... 21 三脚への取り付け ...................................................................................................... 22 記録のための調整と設定 ...................................................................................................... 23 ブラックバランス / ホワイトバランスの調整........................................................... 23 電子シャッターの設定............................................................................................... 26 カメラ出力の設定 ................................................................................................................. 27 ビューファインダー画面上の状態表示................................................................................. 29 メニュー操作 ........................................................................................................................ 30 メニュー操作の開始 .................................................................................................. 30 ページの選択 ............................................................................................................. 31 メニュー項目の設定 .................................................................................................. 32 USER メニューの編集 ............................................................................................... 32 メニュー一覧 ........................................................................................................................ 36 OPERATION メニュー ............................................................................................. 36 PAINT メニュー ....................................................................................................... 40 MAINTENANCE メニュー....................................................................................... 45 FILE メニュー ........................................................................................................... 48 DIAGNOSIS メニュー ............................................................................................... 50 “メモリースティック”を使う ............................................................................................. 52 仕様....................................................................................................................................... 54 HDC1500/1600........................................................................................................... 54 HDC1400.................................................................................................................... 55 JP 3

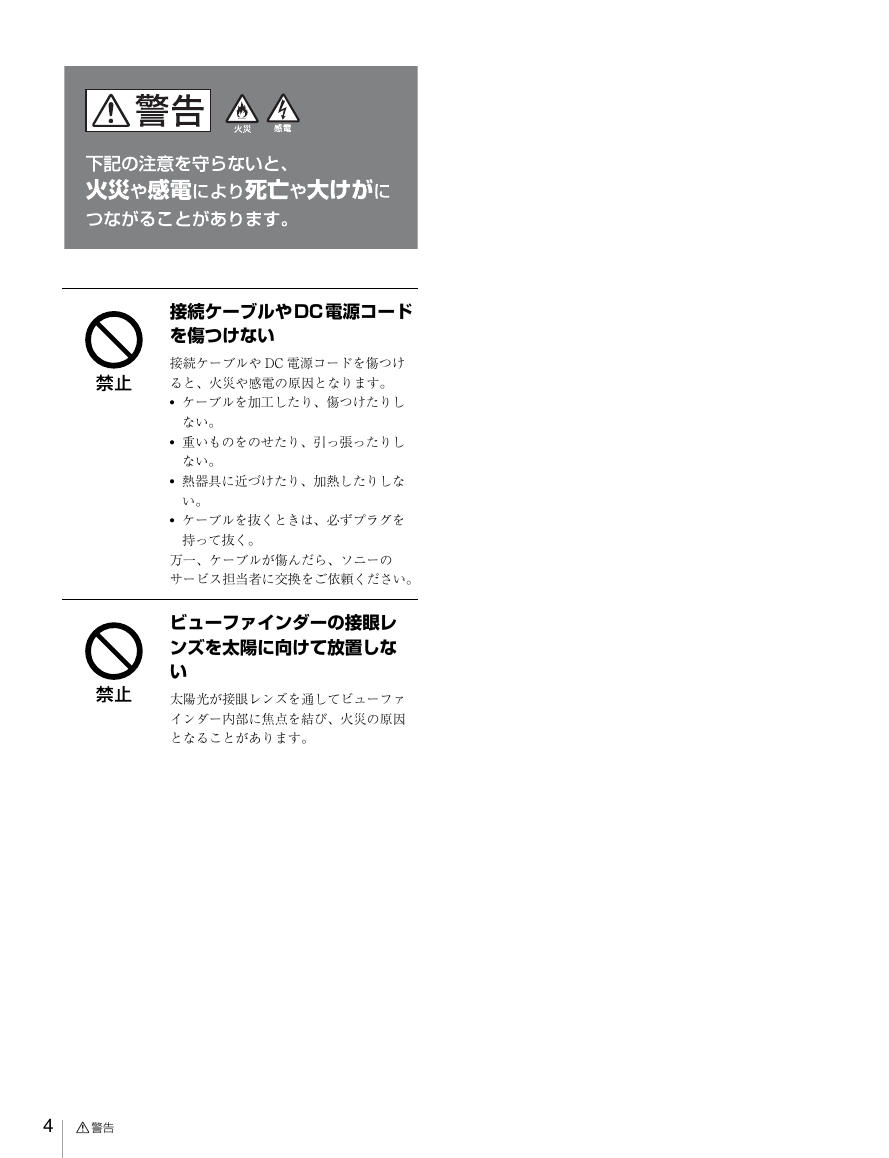

接続ケーブルやDC電源コードを傷つけない接続ケーブルや DC 電源コードを傷つけると、火災や感電の原因となります。ケーブルを加工したり、傷つけたりしない。重いものをのせたり、引っ張ったりしない。熱器具に近づけたり、加熱したりしない。ケーブルを抜くときは、必ずプラグを持って抜く。万一、ケーブルが傷んだら、ソニーのサービス担当者に交換をご依頼ください。ビューファインダーの接眼レンズを太陽に向けて放置しない太陽光が接眼レンズを通してビューファインダー内部に焦点を結び、火災の原因となることがあります。 4 警告

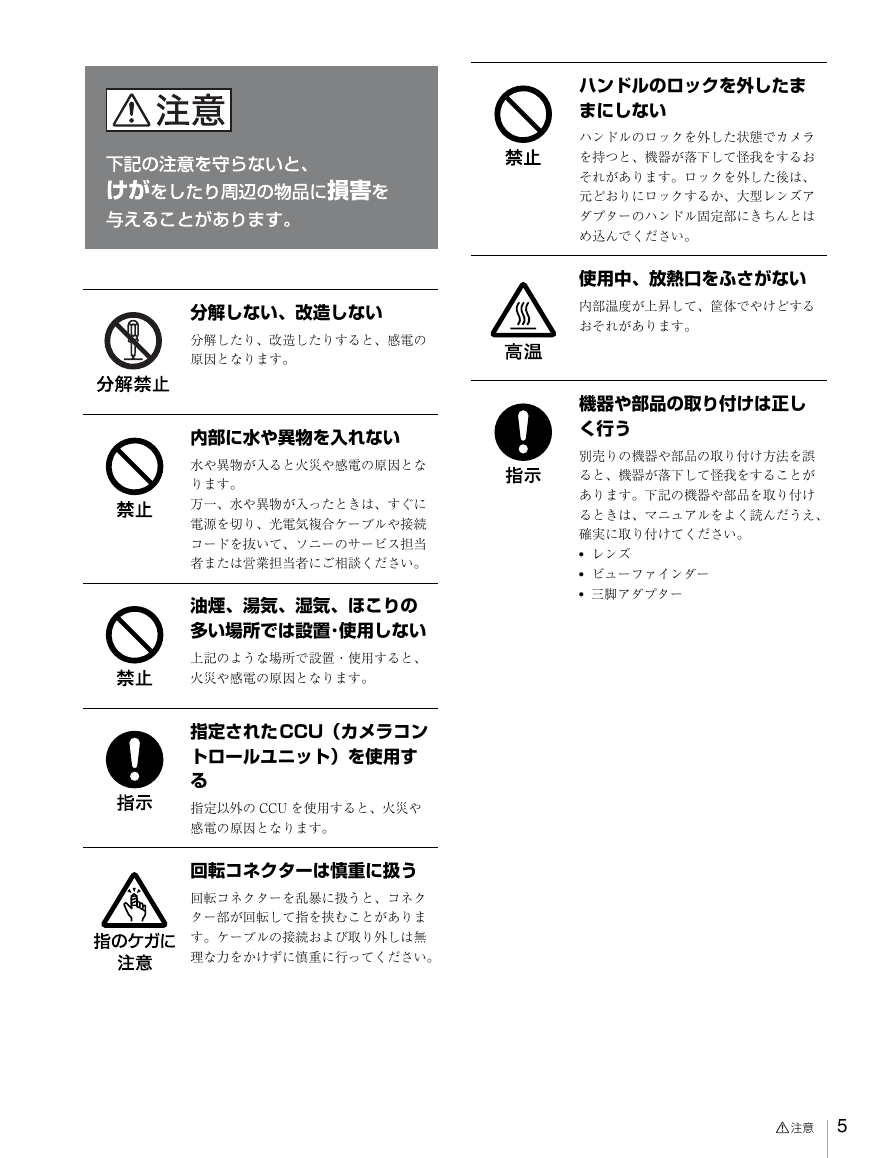

分解しない、改造しない分解したり、改造したりすると、感電の原因となります。内部に水や異物を入れない水や異物が入ると火災や感電の原因となります。万一、水や異物が入ったときは、すぐに電源を切り、光電気複合ケーブルや接続コードを抜いて、ソニーのサービス担当者または営業担当者にご相談ください。油煙、湯気、湿気、ほこりの多い場所では設置･使用しない上記のような場所で設置・使用すると、火災や感電の原因となります。指定されたCCU（カメラコントロールユニット）を使用する指定以外の CCU を使用すると、火災や感電の原因となります。回転コネクターは慎重に扱う回転コネクターを乱暴に扱うと、コネクター部が回転して指を挟むことがあります。ケーブルの接続および取り外しは無理な力をかけずに慎重に行ってください。ハンドルのロックを外したままにしないハンドルのロックを外した状態でカメラを持つと、機器が落下して怪我をするおそれがあります。ロックを外した後は、元どおりにロックするか、大型レンズアダプターのハンドル固定部にきちんとはめ込んでください。使用中、放熱口をふさがない内部温度が上昇して、筐体でやけどするおそれがあります。機器や部品の取り付けは正しく行う別売りの機器や部品の取り付け方法を誤ると、機器が落下して怪我をすることがあります。下記の機器や部品を取り付けるときは、マニュアルをよく読んだうえ、確実に取り付けてください。レンズビューファインダー三脚アダプター注意 5

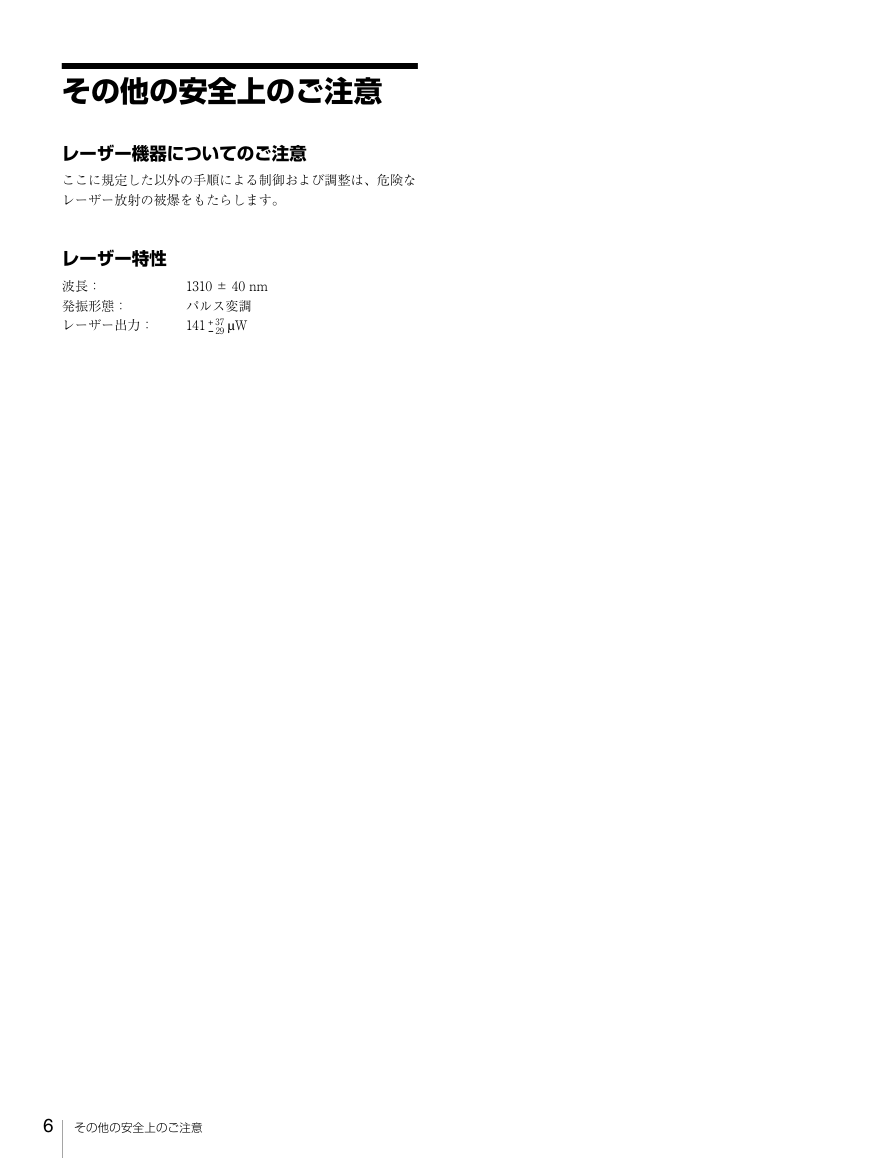

その他の安全上のご注意レーザー機器についてのご注意ここに規定した以外の手順による制御および調整は、危険なレーザー放射の被爆をもたらします。レーザー特性波長：発振形態：レーザー出力： 1310 ± 40 nm パルス変調 141 µW+ 37 - 29 6 その他の安全上のご注意

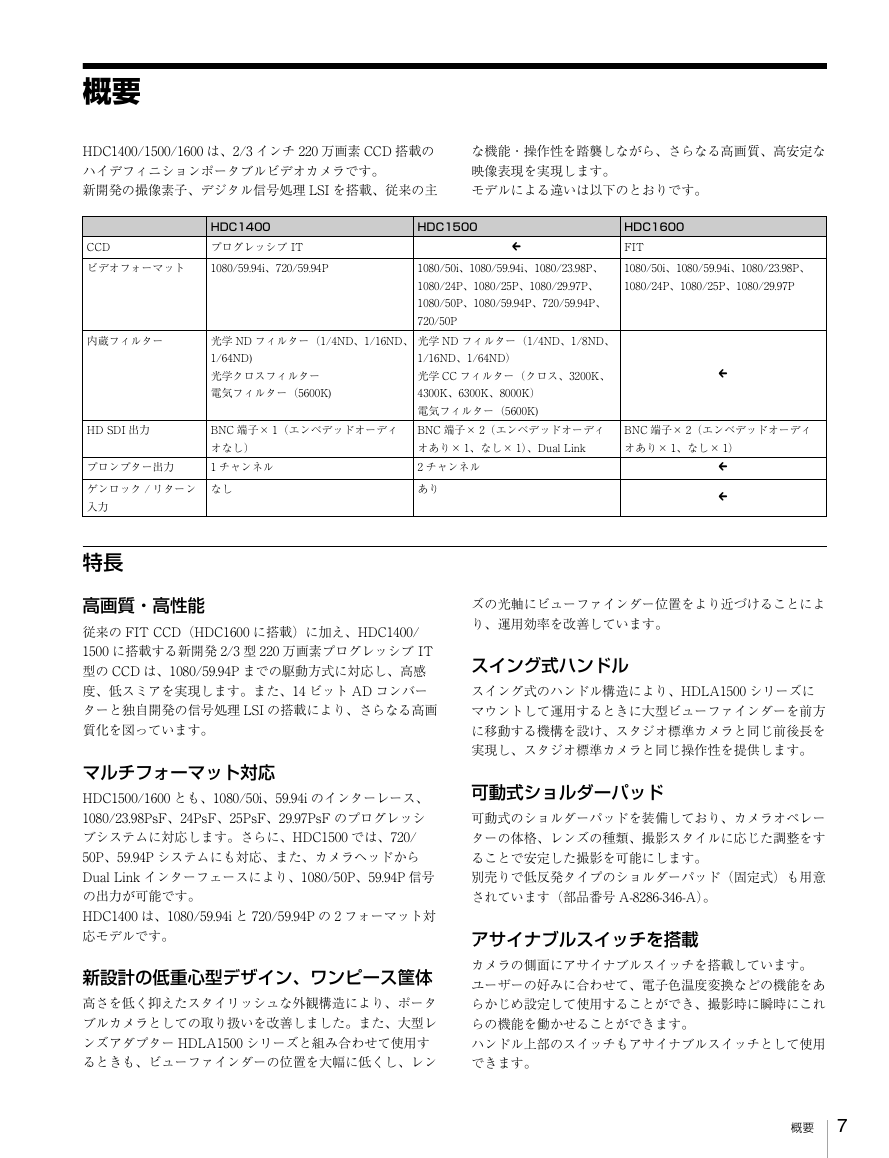

概要 HDC1400/1500/1600 は、2/3 インチ 220 万画素 CCD 搭載のハイデフィニションポータブルビデオカメラです。新開発の撮像素子、デジタル信号処理 LSI を搭載、従来の主な機能・操作性を踏襲しながら、さらなる高画質、高安定な映像表現を実現します。モデルによる違いは以下のとおりです。 CCD ビデオフォーマット HDC1400 プログレッシブ IT 1080/59.94i、720/59.94P 内蔵フィルター光学 ND フィルター（1/4ND、1/16ND、 1/64ND) 光学クロスフィルター電気フィルター（5600K) HD SDI 出力プロンプター出力ゲンロック / リターン入力 BNC 端子× 1（エンベデッドオーディオなし） 1 チャンネルなし HDC1500 C 1080/50i、1080/59.94i、1080/23.98P、 1080/24P、1080/25P、1080/29.97P、 1080/50P、1080/59.94P、720/59.94P、 720/50P 光学 ND フィルター（1/4ND、1/8ND、 1/16ND、1/64ND）光学 CC フィルター（クロス、3200K、 4300K、6300K、8000K）電気フィルター（5600K) BNC 端子× 2（エンベデッドオーディオあり× 1、なし× 1）、Dual Link 2 チャンネルあり HDC1600 FIT 1080/50i、1080/59.94i、1080/23.98P、 1080/24P、1080/25P、1080/29.97P C BNC 端子× 2（エンベデッドオーディオあり× 1、なし× 1） C C 特長高画質・高性能従来の FIT CCD（HDC1600 に搭載）に加え、HDC1400/ 1500 に搭載する新開発 2/3 型 220 万画素プログレッシブ IT 型の CCD は、1080/59.94P までの駆動方式に対応し、高感度、低スミアを実現します。また、14 ビット AD コンバーターと独自開発の信号処理 LSI の搭載により、さらなる高画質化を図っています。マルチフォーマット対応 HDC1500/1600 とも、1080/50i、59.94i のインターレース、 1080/23.98PsF、24PsF、25PsF、29.97PsF のプログレッシブシステムに対応します。さらに、HDC1500 では、720/ 50P、59.94P システムにも対応、また、カメラヘッドから Dual Link インターフェースにより、1080/50P、59.94P 信号の出力が可能です。 HDC1400 は、1080/59.94i と 720/59.94P の 2 フォーマット対応モデルです。新設計の低重心型デザイン、ワンピース筐体高さを低く抑えたスタイリッシュな外観構造により、ポータブルカメラとしての取り扱いを改善しました。また、大型レンズアダプター HDLA1500 シリーズと組み合わせて使用するときも、ビューファインダーの位置を大幅に低くし、レンズの光軸にビューファインダー位置をより近づけることにより、運用効率を改善しています。スイング式ハンドルスイング式のハンドル構造により、HDLA1500 シリーズにマウントして運用するときに大型ビューファインダーを前方に移動する機構を設け、スタジオ標準カメラと同じ前後長を実現し、スタジオ標準カメラと同じ操作性を提供します。可動式ショルダーパッド可動式のショルダーパッドを装備しており、カメラオペレーターの体格、レンズの種類、撮影スタイルに応じた調整をすることで安定した撮影を可能にします。別売りで低反発タイプのショルダーパッド（固定式）も用意されています（部品番号 A-8286-346-A）。アサイナブルスイッチを搭載カメラの側面にアサイナブルスイッチを搭載しています。ユーザーの好みに合わせて、電子色温度変換などの機能をあらかじめ設定して使用することができ、撮影時に瞬時にこれらの機能を働かせることができます。ハンドル上部のスイッチもアサイナブルスイッチとして使用できます。概要 7

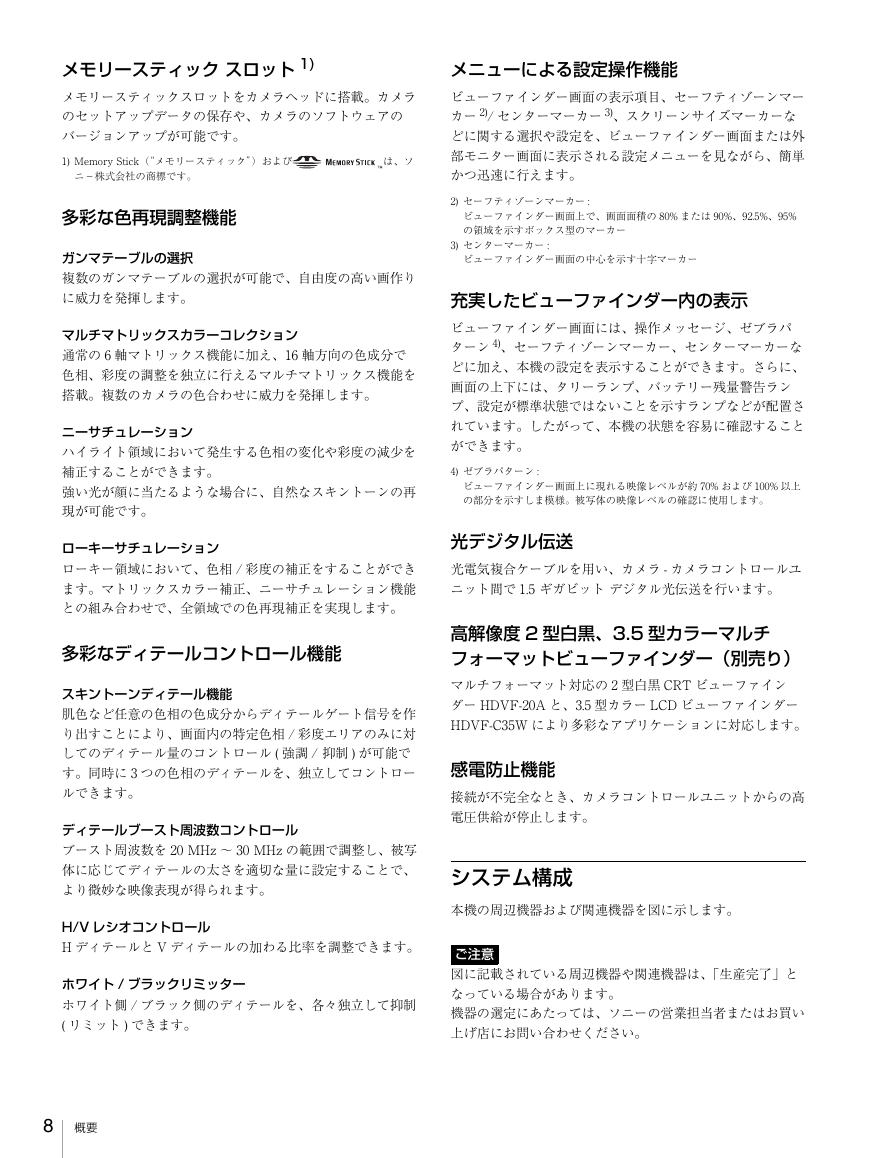

メモリースティックスロット 1) メモリースティックスロットをカメラヘッドに搭載。カメラのセットアップデータの保存や、カメラのソフトウェアのバージョンアップが可能です。 1) Memory Stick（“メモリースティック”）およびは、ソニ−株式会社の商標です。多彩な色再現調整機能ガンマテーブルの選択複数のガンマテーブルの選択が可能で、自由度の高い画作りに威力を発揮します。マルチマトリックスカラーコレクション通常の 6 軸マトリックス機能に加え、16 軸方向の色成分で色相、彩度の調整を独立に行えるマルチマトリックス機能を搭載。複数のカメラの色合わせに威力を発揮します。ニーサチュレーションハイライト領域において発生する色相の変化や彩度の減少を補正することができます。強い光が顔に当たるような場合に、自然なスキントーンの再現が可能です。ローキーサチュレーションローキー領域において、色相 / 彩度の補正をすることができます。マトリックスカラー補正、ニーサチュレーション機能との組み合わせで、全領域での色再現補正を実現します。多彩なディテールコントロール機能スキントーンディテール機能肌色など任意の色相の色成分からディテールゲート信号を作り出すことにより、画面内の特定色相 / 彩度エリアのみに対してのディテール量のコントロール ( 強調 / 抑制 ) が可能です。同時に 3 つの色相のディテールを、独立してコントロールできます。ディテールブースト周波数コントロールブースト周波数を 20 MHz 〜 30 MHz の範囲で調整し、被写体に応じてディテールの太さを適切な量に設定することで、より微妙な映像表現が得られます。 H/V レシオコントロール H ディテールと V ディテールの加わる比率を調整できます。ホワイト / ブラックリミッターホワイト側 / ブラック側のディテールを、各々独立して抑制 ( リミット ) できます。メニューによる設定操作機能ビューファインダー画面の表示項目、セーフティゾーンマーカー 2)/ センターマーカー 3)、スクリーンサイズマーカーなどに関する選択や設定を、ビューファインダー画面または外部モニター画面に表示される設定メニューを見ながら、簡単かつ迅速に行えます。 2) セーフティゾーンマーカー : ビューファインダー画面上で、画面面積の 80% または 90%、92.5%、95% の領域を示すボックス型のマーカー 3) センターマーカー : ビューファインダー画面の中心を示す十字マーカー充実したビューファインダー内の表示ビューファインダー画面には、操作メッセージ、ゼブラパターン 4)、セーフティゾーンマーカー、センターマーカーなどに加え、本機の設定を表示することができます。さらに、画面の上下には、タリーランプ、バッテリー残量警告ランプ、設定が標準状態ではないことを示すランプなどが配置されています。したがって、本機の状態を容易に確認することができます。 4) ゼブラパターン : ビューファインダー画面上に現れる映像レベルが約 70% および 100% 以上の部分を示すしま模様。被写体の映像レベルの確認に使用します。光デジタル伝送光電気複合ケーブルを用い、カメラ - カメラコントロールユニット間で 1.5 ギガビットデジタル光伝送を行います。高解像度 2 型白黒、3.5 型カラーマルチフォーマットビューファインダー（別売り）マルチフォーマット対応の 2 型白黒 CRT ビューファインダー HDVF-20A と、3.5 型カラー LCD ビューファインダー HDVF-C35W により多彩なアプリケーションに対応します。感電防止機能接続が不完全なとき、カメラコントロールユニットからの高電圧供給が停止します。システム構成本機の周辺機器および関連機器を図に示します。ご注意図に記載されている周辺機器や関連機器は、「生産完了」となっている場合があります。機器の選定にあたっては、ソニーの営業担当者またはお買い上げ店にお問い合わせください。 8 概要
