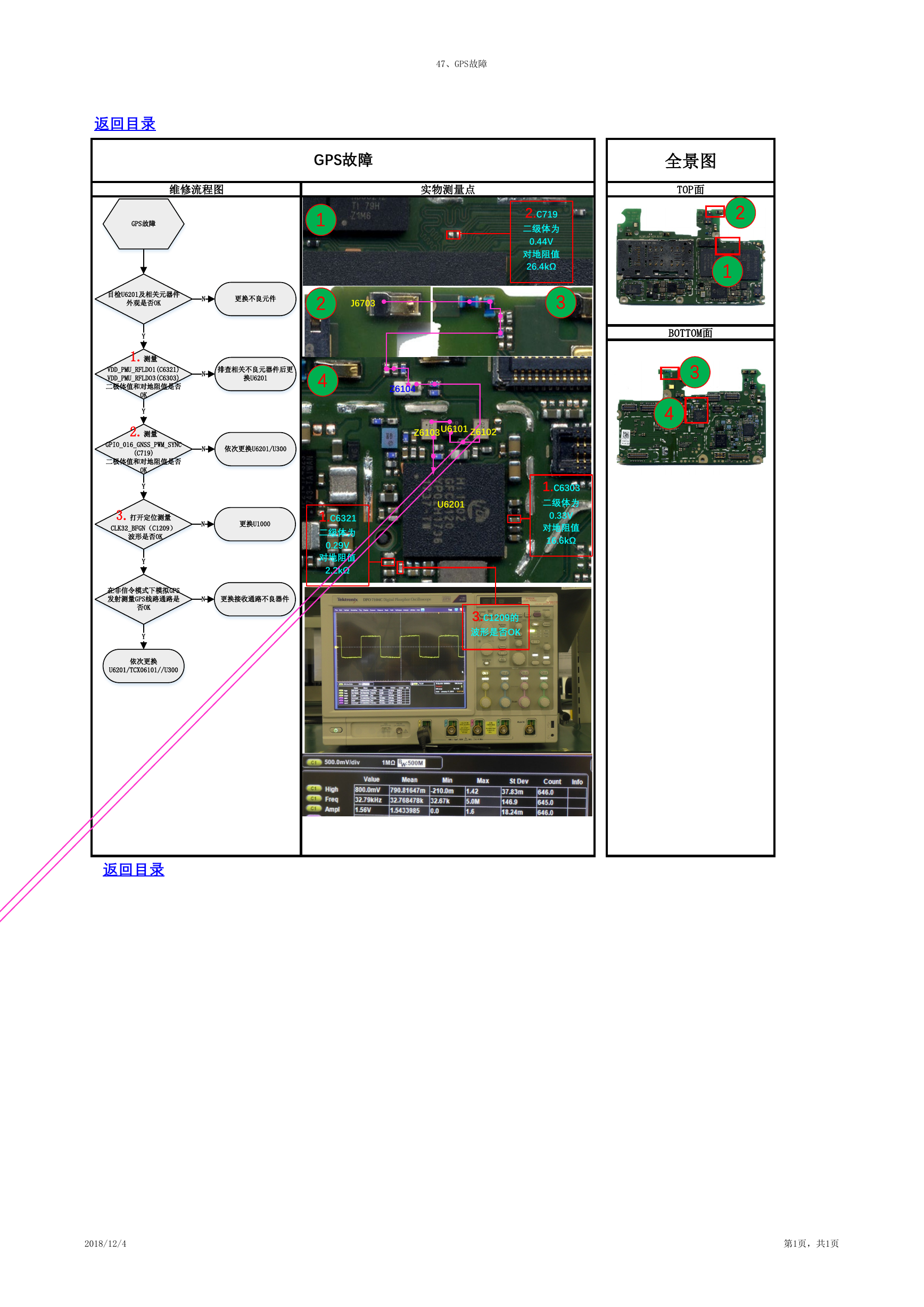

全景图 TOP面 2 1 BOTTOM面 3 4 1 2 4 J6703 1.C6321 二级体为 0.29V 对地阻值 2.2kΩ 2.C719 二级体为 0.44V 对地阻值 26.4kΩ 3 Z6104 Z6103 U6101 Z6102 U6201 1.C6303 二级体为 0.33V 对地阻值 16.6kΩ 3.C1209的 波形是否OK 47、GPS故障 GPS故障 维修流程图 实物测量点 返回目录 GPS故障 目检U6201及相关元器件 外观是否OK N 更换不良元件 Y 1.测量 VDD_PMU_RFLDO1(C6321) VDD_PMU_RFLDO3(C6303) 二极体值和对地阻值是否 N 排查相关不良元器件后更 换U6201 OK Y 2.测量 GPIO_016_GNSS_PWM_SYNC (C719) 二极体值和对地阻值是否 OK Y 3.打开定位测量 CLK32_BFGN（C1209） 波形是否OK Y N 依次更换U6201/U300 N 更换U1000 在非信令模式下模拟GPS 发射测量GPS线路通路是 N 更换接收通路不良器件 否OK Y 依次更换 U6201/TCX06101//U300 返回目录 2018/12/4 第1页，共1页
