华为畅享9Plus 故障维修流程图 接近光故障.pdf

发布时间：2022-03-26 发布人：admin 分类：说明书 资料大小：0.21M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

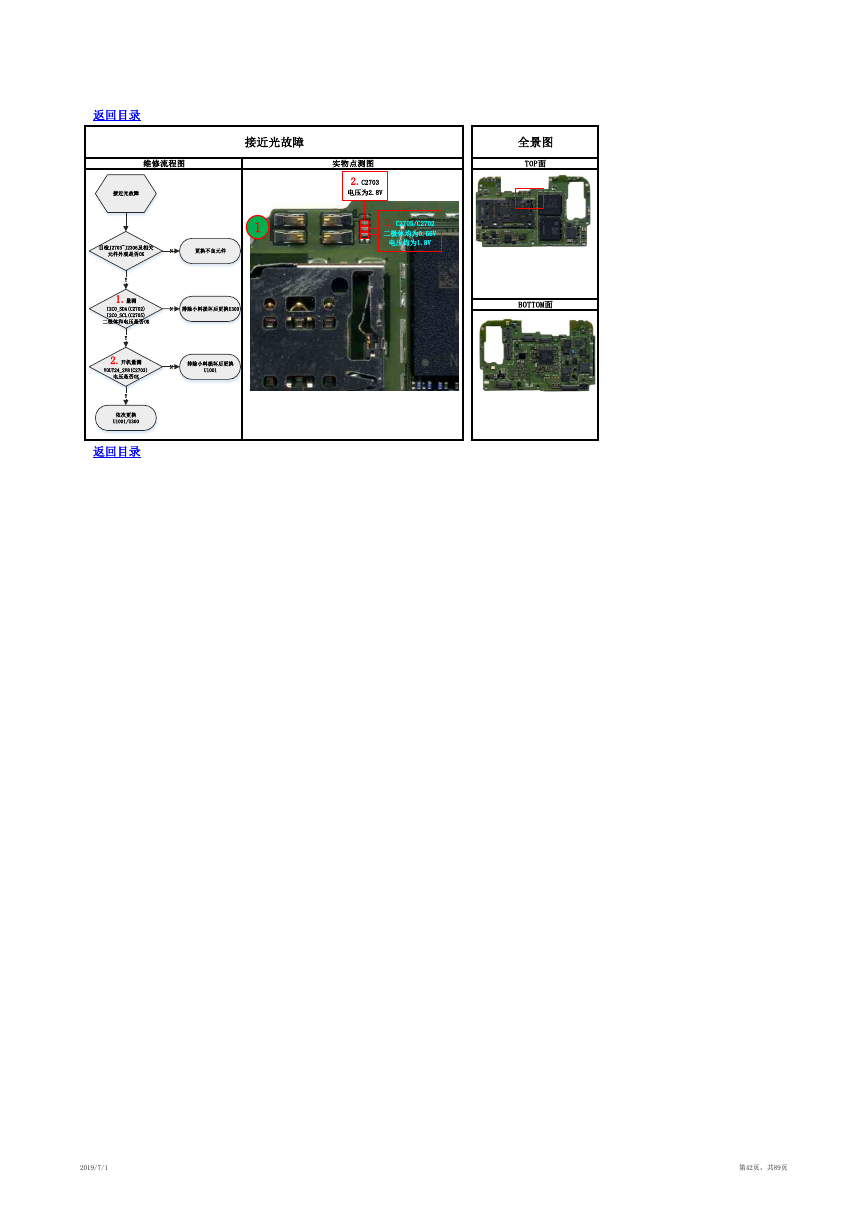

    返回目录 接近光故障 维修流程图 实物点测图 2.C2703 电压为2.8V 1 1.C2705/C2702 二极体均为0.56V 电压均为1.8V 全景图 TOP面 BOTTOM面 返回目录 2019/7/1 第42页，共89页 接近光故障目检J2703~J2306及相关元件外观是否OK更换不良元件NNY1.量测I2C0_SDA(C2702)I2C0_SCL(C2705)二极体和电压是否OKY排除小料损坏后更换U1001N依次更换U1001/U300Y2.开机量测VOUT24_2V8(C2703)电压是否OK排除小料损坏后更换U300
