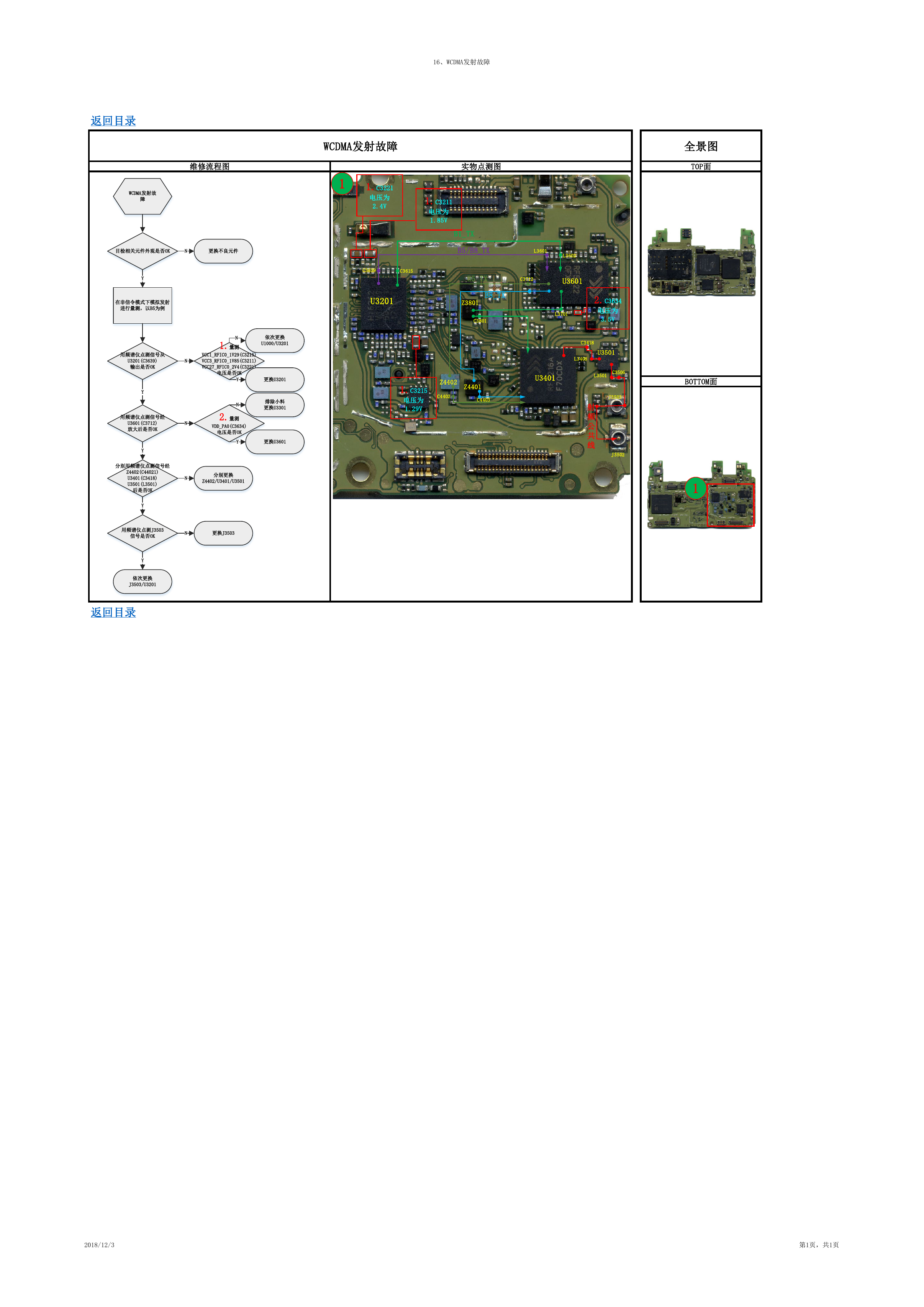

16、WCDMA发射故障 维修流程图 实物点测图 WCDMA发射故障 全景图 TOP面 1 1.C3221 电压为 2.4V 1.C3211 电压为 1.85V B1_TX B5/B8_TX L3601 L3602 C3639 C3615 U3201 B5_TX C3712 U3601 B8_TX Z3801 C3801 L3701 2.C3634 电压为 3.5V Z4402 C4402 Z4401 C4403 1.C3215 电压为 1.29V U3401 C3418 L3408 U3501 C3506 L3501 J3503 射 频 公 共 线 J3502 BOTTOM面 1 返回目录 WCDMA发射故 障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测，以B5为例 用频谱仪点测信号从 U3201(C3639) 输出是否OK Y 用频谱仪点测信号经 U3601(C3712) 放大后是否OK Y 分别用频谱仪点测信号经 Z4402(C44021) U3401(C3418) U3501(L3501) 后是否OK Y 用频谱仪点测J3503 信号是否OK Y 依次更换 J3503/U3201 N N N N 返回目录 N 1.量测 依次更换 U1000/U3201 VCC1_RFIC0_1V29(C3215) VCC3_RFIC0_1V85(C3211) VCC27_RFIC0_2V4(C3221) 电压是否OK Y N 更换U3201 排除小料 更换U3301 2.量测 VDD_PA0(C3634) 电压是否OK Y 更换U3601 分别更换 Z4402/U3401/U3501 更换J3503 2018/12/3 第1页，共1页
