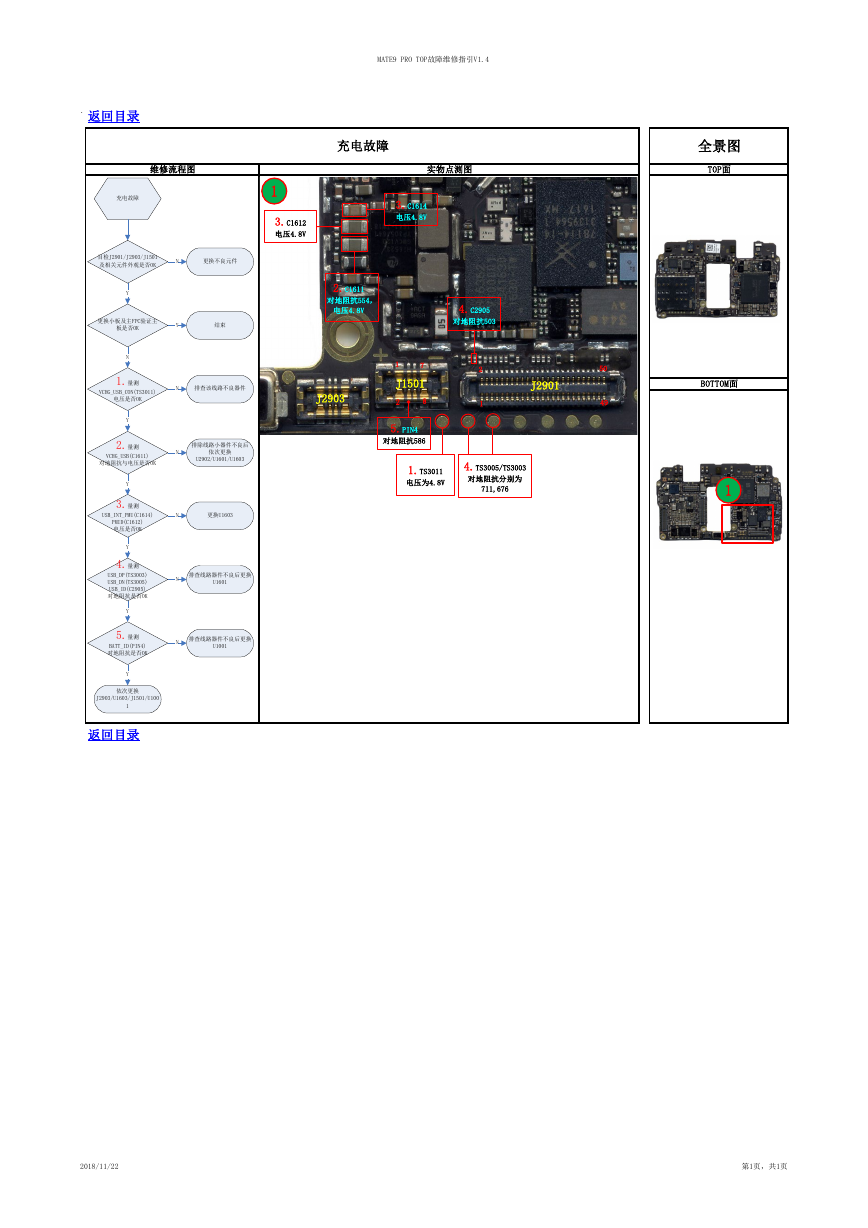

MATE9 PRO TOP故障维修指引V1.4 . 返回目录 充电故障 维修流程图 实物点测图 充电故障 全景图 TOP面 1 3.C1612 电压4.8V 3.C1614 电压4.8V 目检J2901/J2903/J1501 及相关元件外观是否OK N 更换不良元件 Y 更换小板及主FPC验证主 板是否OK Y 结束 2.C1611 对地阻抗554， 电压4.8V 4.C2905 对地阻抗503 N 1.量测 VCHG_USB_CON(TS3011) 电压是否OK Y 2.量测 VCHG_USB(C1611) 对地阻抗与电压是否OK Y 3.量测 N 排查该线路不良器件 J2903 排除线路小器件不良后 N 依次更换 U2902/U1601/U1603 2 1 J2901 50 49 1 7 J1501 2 8 5.PIN4 对地阻抗586 1.TS3011 电压为4.8V 4.TS3005/TS3003 对地阻抗分别为 711,676 USB_INT_PMU(C1614) N 更换U1603 BOTTOM面 1 N N 排查线路器件不良后更换 U1601 排查线路器件不良后更换 U1001 PMID(C1612) 电压是否OK Y 4.量测 USB_DP(TS3003) USB_DN(TS3005) USB_ID(C2905) 对地阻抗是否OK Y 5.量测 BATT_ID(PIN4) 对地阻抗是否OK Y 依次更换 J2903/U1603/J1501/U100 1 返回目录 2018/11/22 第1页，共1页
