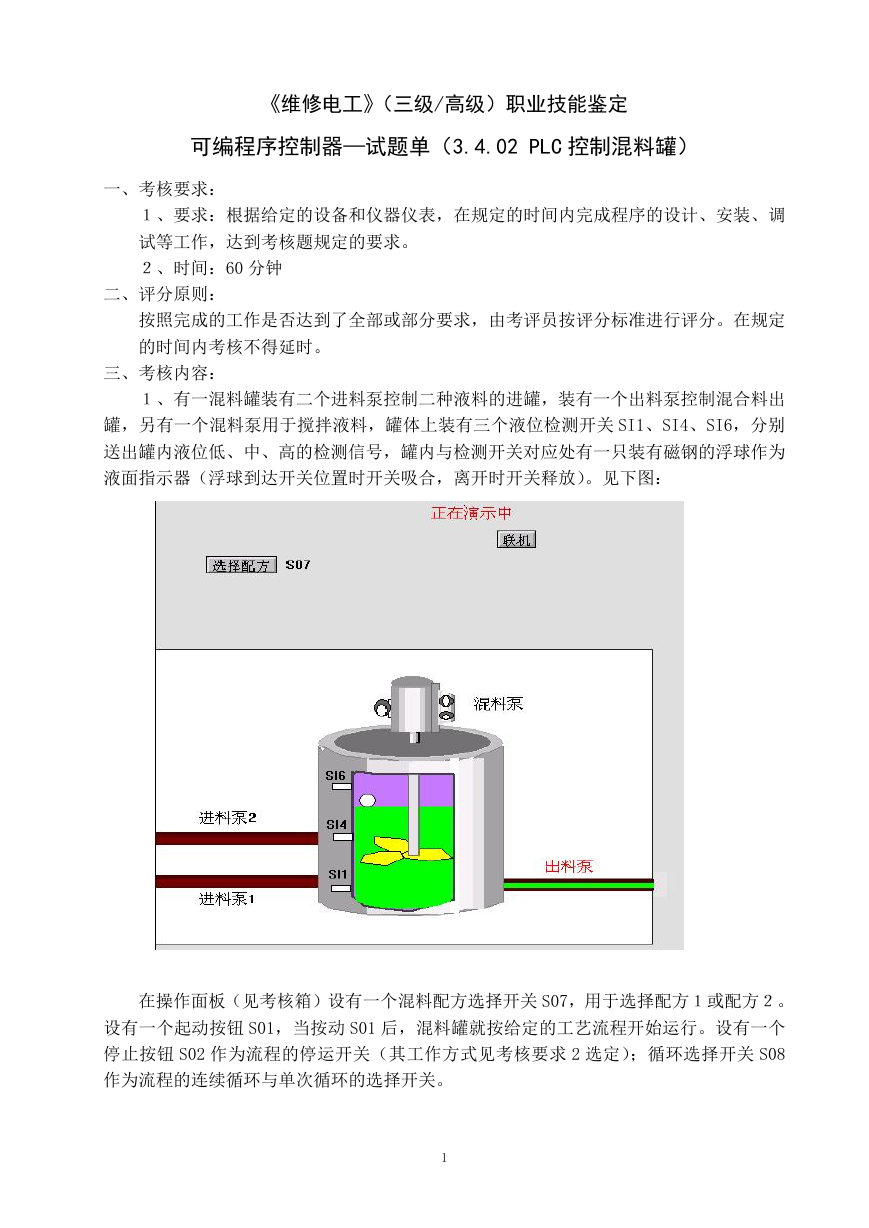

《维修电工》（三级/高级）职业技能鉴定 可编程序控制器—试题单（3.4.02 PLC 控制混料罐） 一、考核要求： １、要求：根据给定的设备和仪器仪表，在规定的时间内完成程序的设计、安装、调 试等工作，达到考核题规定的要求。 ２、时间：60 分钟 二、评分原则： 按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。在规定 的时间内考核不得延时。 三、考核内容： １、有一混料罐装有二个进料泵控制二种液料的进罐，装有一个出料泵控制混合料出 罐，另有一个混料泵用于搅拌液料，罐体上装有三个液位检测开关 SI1、SI4、SI6，分别 送出罐内液位低、中、高的检测信号，罐内与检测开关对应处有一只装有磁钢的浮球作为 液面指示器（浮球到达开关位置时开关吸合，离开时开关释放）。见下图： 在操作面板（见考核箱）设有一个混料配方选择开关 S07，用于选择配方１或配方２。 设有一个起动按钮 S01，当按动 S01 后，混料罐就按给定的工艺流程开始运行。设有一个 停止按钮 S02 作为流程的停运开关（其工作方式见考核要求 2 选定）；循环选择开关 S08 作为流程的连续循环与单次循环的选择开关。 1 

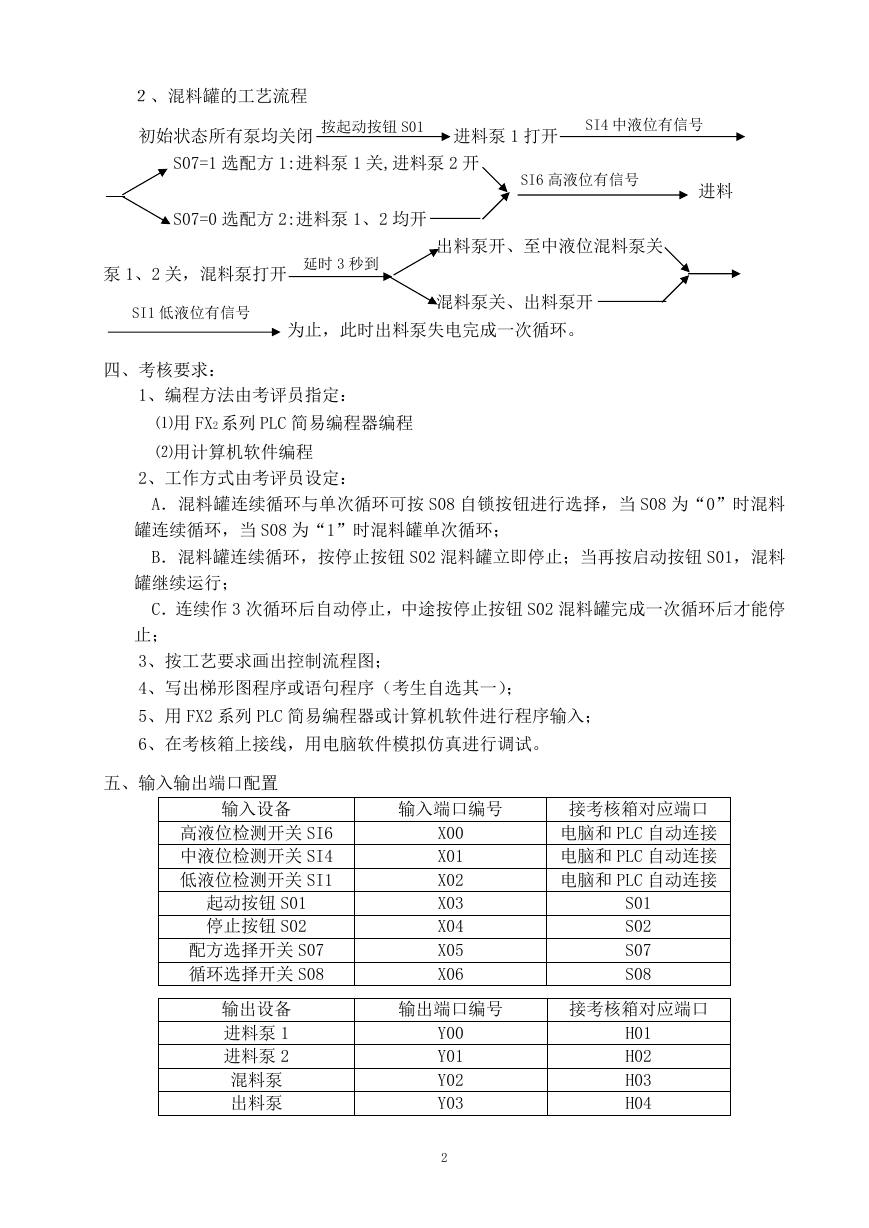

２、混料罐的工艺流程 初始状态所有泵均关闭 按起动按钮 S01 进料泵 1 打开 SI4 中液位有信号 S07=1 选配方 1:进料泵 1 关,进料泵 2 开 SI6 高液位有信号 进料 S07=0 选配方 2:进料泵 1、2 均开 泵 1、2 关，混料泵打开 延时 3 秒到 出料泵开、至中液位混料泵关 SI1 低液位有信号 混料泵关、出料泵开 为止，此时出料泵失电完成一次循环。 四、考核要求： 1、编程方法由考评员指定： ⑴用 FX2 系列 PLC 简易编程器编程 ⑵用计算机软件编程 2、工作方式由考评员设定： A．混料罐连续循环与单次循环可按 S08 自锁按钮进行选择，当 S08 为“0”时混料 罐连续循环，当 S08 为“1”时混料罐单次循环； B．混料罐连续循环，按停止按钮 S02 混料罐立即停止；当再按启动按钮 S01，混料 罐继续运行； C．连续作 3 次循环后自动停止，中途按停止按钮 S02 混料罐完成一次循环后才能停 止； 3、按工艺要求画出控制流程图； 4、写出梯形图程序或语句程序（考生自选其一）； 5、用 FX2 系列 PLC 简易编程器或计算机软件进行程序输入； 6、在考核箱上接线，用电脑软件模拟仿真进行调试。 五、输入输出端口配置 输入设备 输入端口编号 接考核箱对应端口 高液位检测开关 SI6 中液位检测开关 SI4 低液位检测开关 SI1 起动按钮 S01 停止按钮 S02 配方选择开关 S07 循环选择开关 S08 输出设备 进料泵 1 进料泵 2 混料泵 出料泵 X00 X01 X02 X03 X04 X05 X06 电脑和 PLC 自动连接 电脑和 PLC 自动连接 电脑和 PLC 自动连接 S01 S02 S07 S08 输出端口编号 接考核箱对应端口 Y00 Y01 Y02 Y03 2 H01 H02 H03 H04 

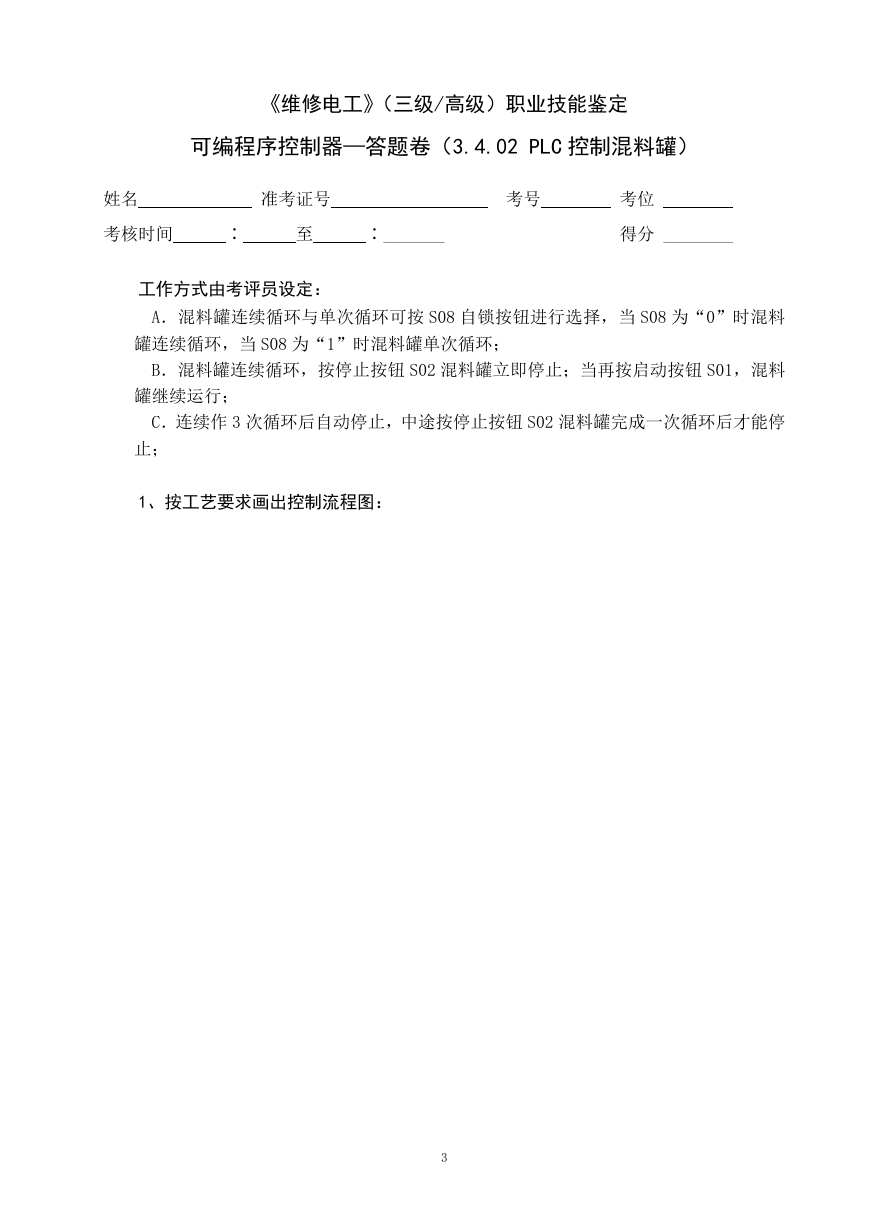

《维修电工》（三级/高级）职业技能鉴定 可编程序控制器—答题卷（3.4.02 PLC 控制混料罐） 姓名 准考证号 考号 考位 考核时间 ∶ 至 ∶_______ 得分 ________ 工作方式由考评员设定： A．混料罐连续循环与单次循环可按 S08 自锁按钮进行选择，当 S08 为“0”时混料 罐连续循环，当 S08 为“1”时混料罐单次循环； B．混料罐连续循环，按停止按钮 S02 混料罐立即停止；当再按启动按钮 S01，混料 罐继续运行； C．连续作 3 次循环后自动停止，中途按停止按钮 S02 混料罐完成一次循环后才能停 止； 1、按工艺要求画出控制流程图： 3 

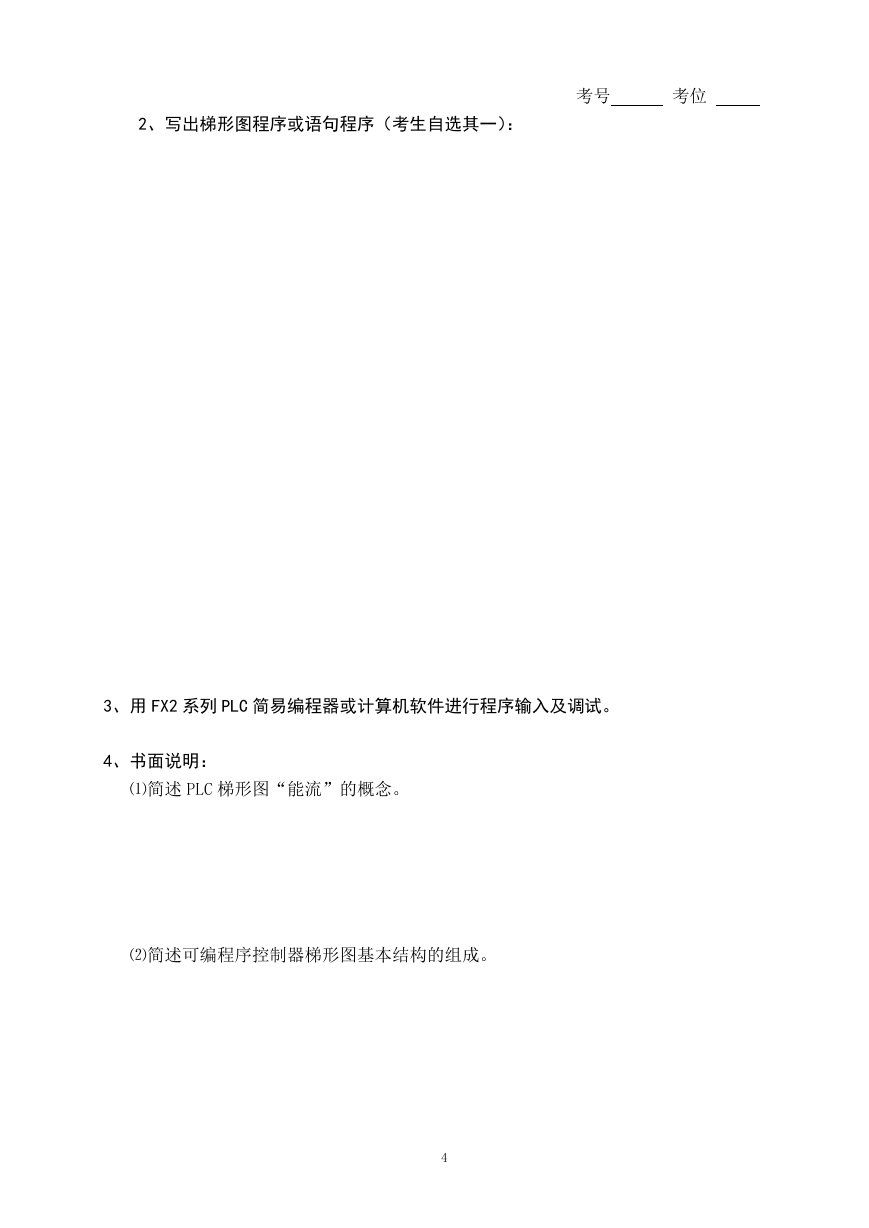

2、写出梯形图程序或语句程序（考生自选其一）： 考号 考位 3、用 FX2 系列 PLC 简易编程器或计算机软件进行程序输入及调试。 4、书面说明： ⑴简述 PLC 梯形图“能流”的概念。 ⑵简述可编程序控制器梯形图基本结构的组成。 4 

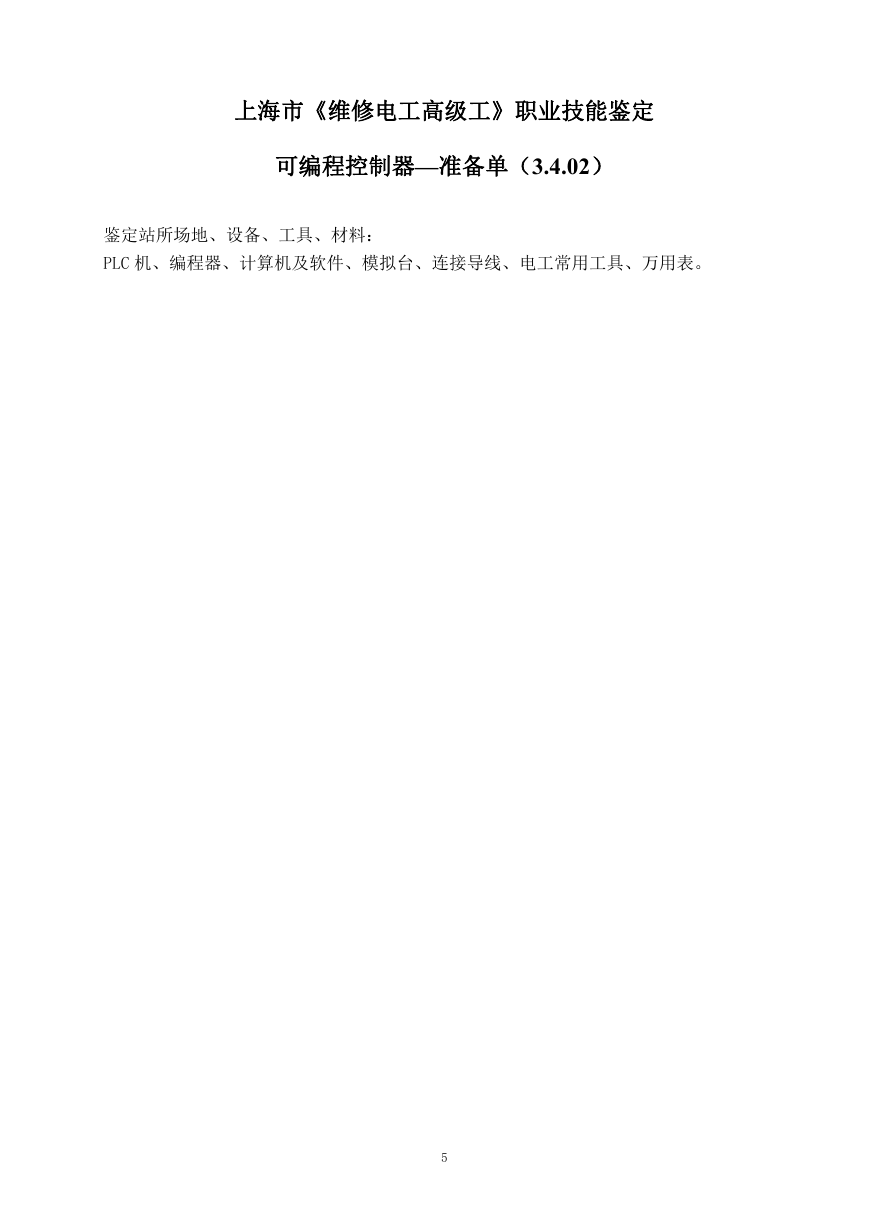

上海市《维修电工高级工》职业技能鉴定 可编程控制器—准备单（3.4.02） 鉴定站所场地、设备、工具、材料： PLC 机、编程器、计算机及软件、模拟台、连接导线、电工常用工具、万用表。 5
