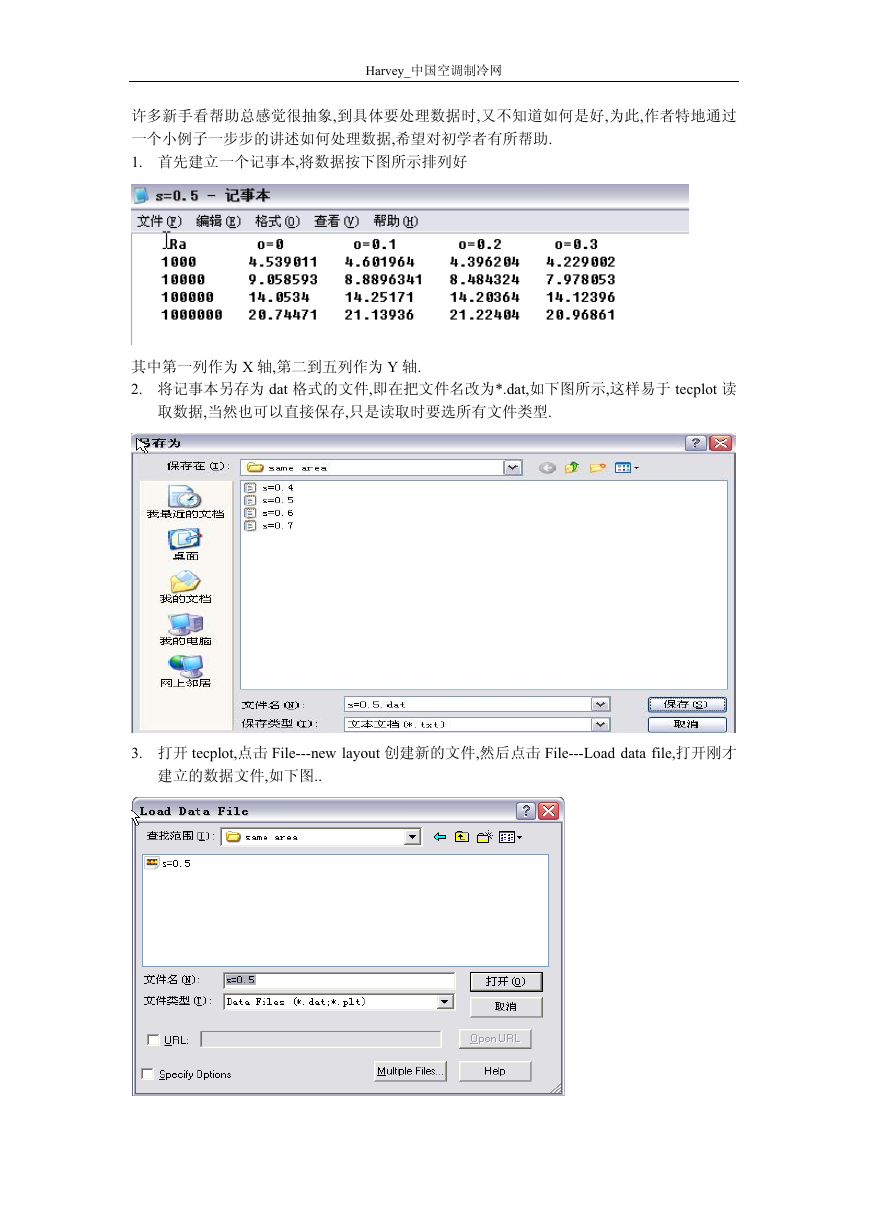

Harvey_中国空调制冷网许多新手看帮助总感觉很抽象,到具体要处理数据时,又不知道如何是好,为此,作者特地通过一个小例子一步步的讲述如何处理数据,希望对初学者有所帮助. 1. 首先建立一个记事本,将数据按下图所示排列好其中第一列作为 X 轴,第二到五列作为 Y 轴. 2. 将记事本另存为 dat 格式的文件,即在把文件名改为*.dat,如下图所示,这样易于 tecplot 读取数据,当然也可以直接保存,只是读取时要选所有文件类型. 3. 打开 tecplot,点击 File---new layout 创建新的文件,然后点击 File---Load data file,打开刚才建立的数据文件,如下图..

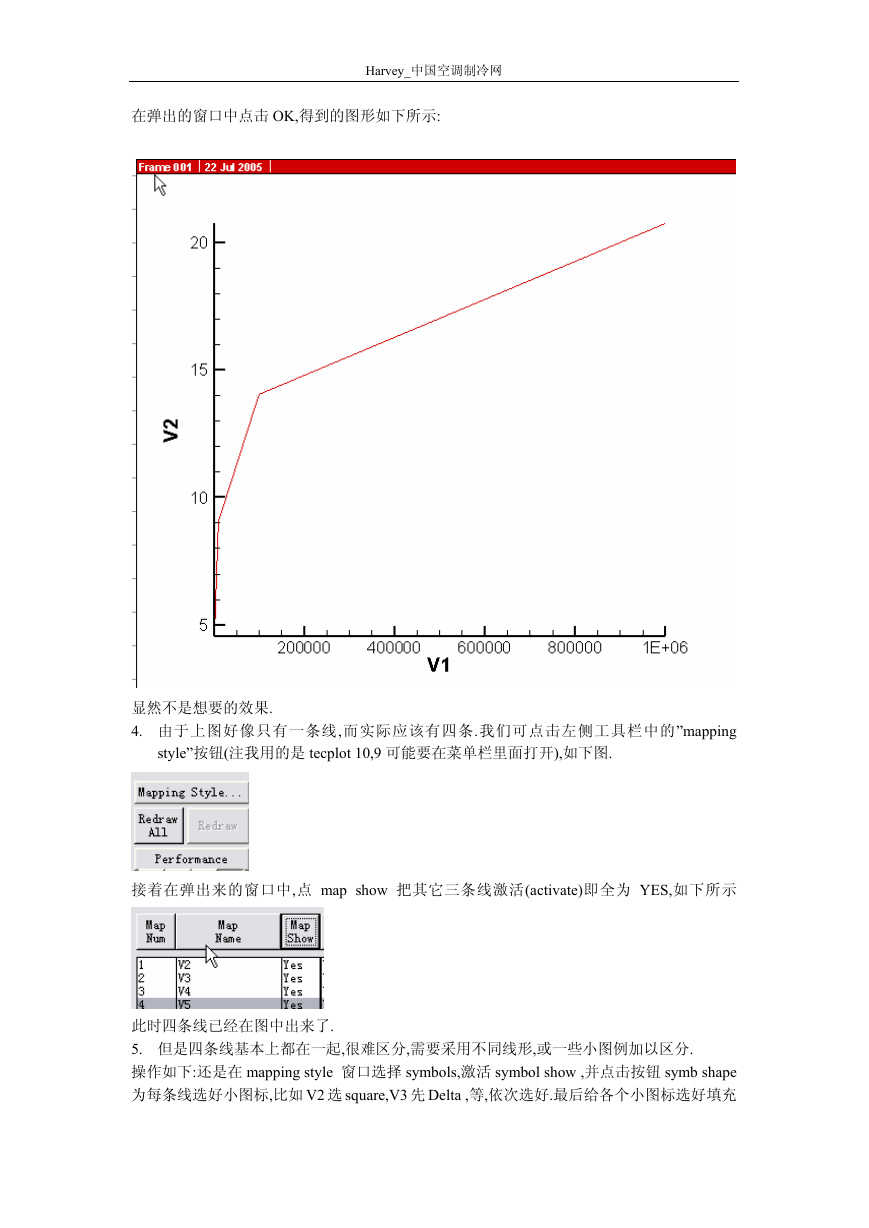

Harvey_中国空调制冷网在弹出的窗口中点击 OK,得到的图形如下所示: 显然不是想要的效果. 4. 由于上图好像只有一条线, 而实际应该有四条.我们可点击左侧工具栏中的”mapping style”按钮(注我用的是 tecplot 10,9 可能要在菜单栏里面打开),如下图. 接着在弹出来的窗口中, 点 map show 把其它三条线激活(activate)即全为 YES,如下所示此时四条线已经在图中出来了. 5. 但是四条线基本上都在一起,很难区分,需要采用不同线形,或一些小图例加以区分. 操作如下:还是在 mapping style 窗口选择 symbols,激活 symbol show ,并点击按钮 symb shape 为每条线选好小图标,比如 V2 选 square,V3 先 Delta ,等,依次选好.最后给各个小图标选好填充

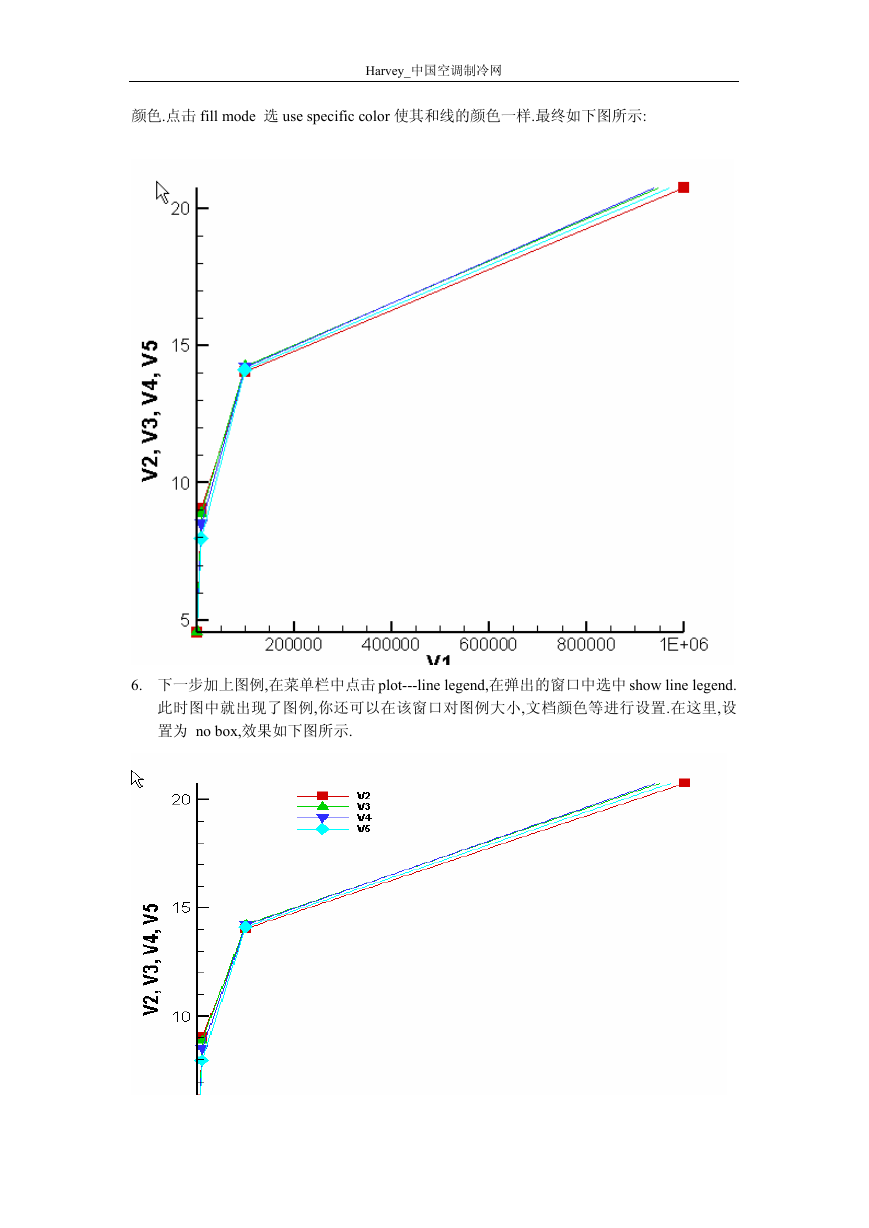

Harvey_中国空调制冷网颜色.点击 fill mode 选 use specific color 使其和线的颜色一样.最终如下图所示: 6. 下一步加上图例,在菜单栏中点击 plot---line legend,在弹出的窗口中选中 show line legend. 此时图中就出现了图例,你还可以在该窗口对图例大小,文档颜色等进行设置.在这里,设置为 no box,效果如下图所示.

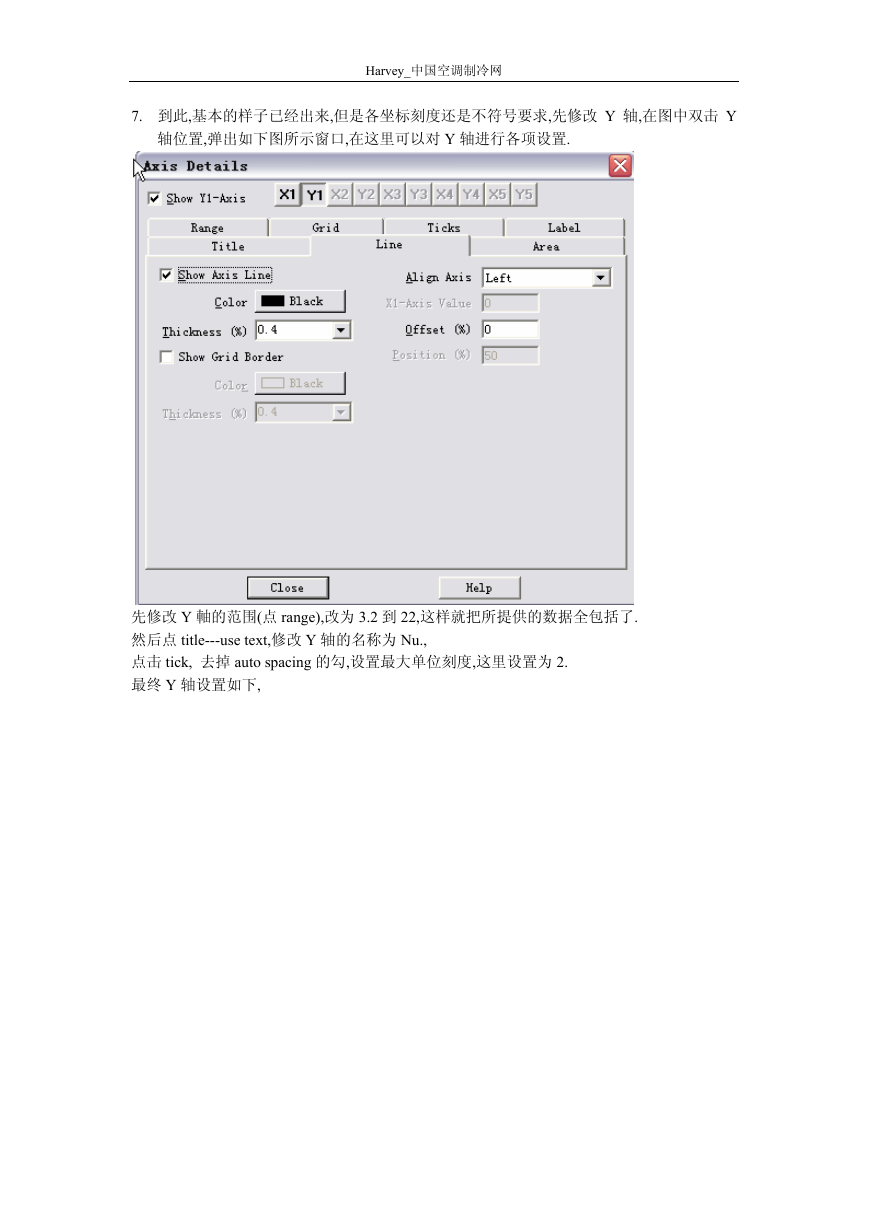

Harvey_中国空调制冷网 7. 到此,基本的样子已经出来,但是各坐标刻度还是不符号要求,先修改 Y 轴,在图中双击 Y 轴位置,弹出如下图所示窗口,在这里可以对 Y 轴进行各项设置. 先修改 Y 軸的范围(点 range),改为 3.2 到 22,这样就把所提供的数据全包括了. 然后点 title---use text,修改 Y 轴的名称为 Nu., 点击 tick, 去掉 auto spacing 的勾,设置最大单位刻度,这里设置为 2. 最终 Y 轴设置如下,

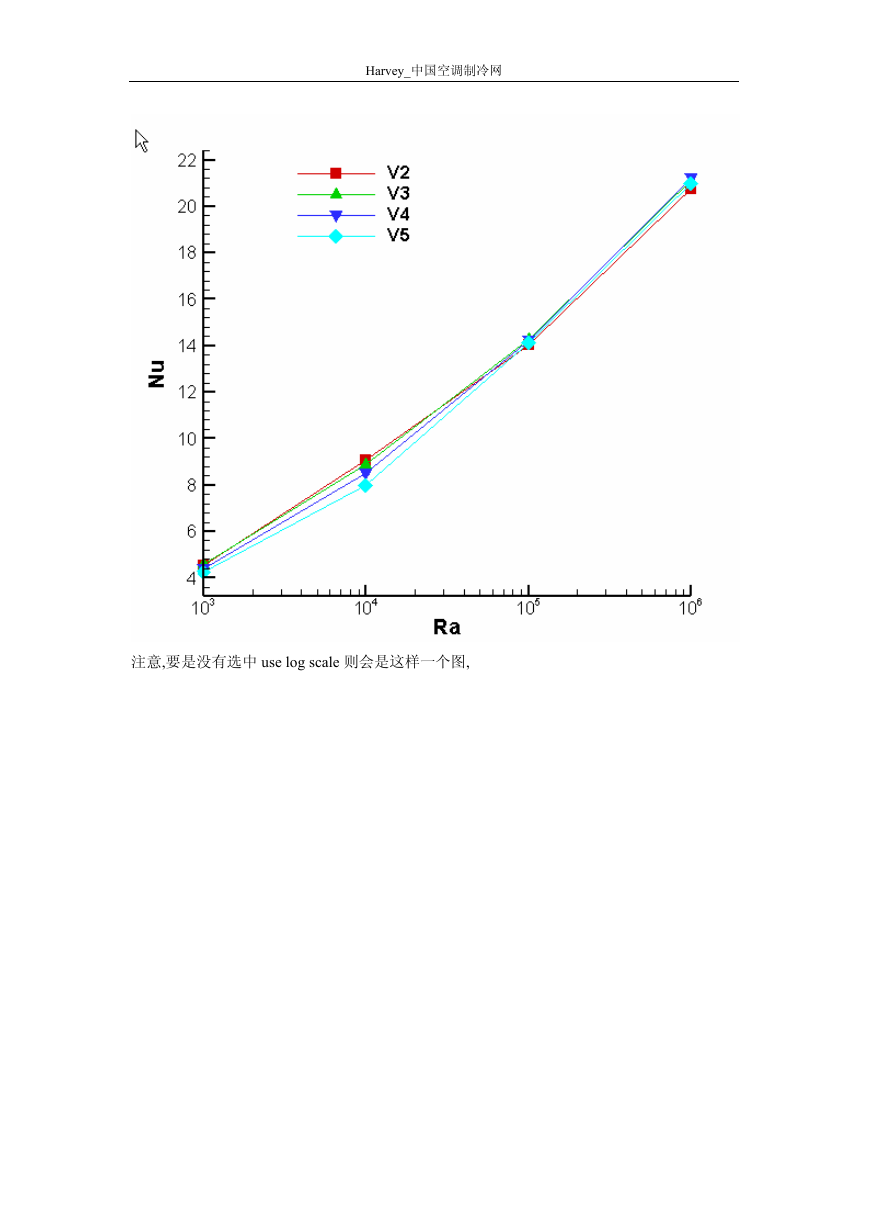

Harvey_中国空调制冷网 8. 同样双击 X 轴,对其进行设置.其中为了使坐标体现所给的数据,需在 range 面选中 use log scale.即使用给定数值作为坐标.所得图如下所示

Harvey_中国空调制冷网注意,要是没有选中 use log scale 则会是这样一个图,

Harvey_中国空调制冷网注意一下两者的区别。 9．至此，数据处理的基本差不多了，如果还想让你的图加上一个方框的话，任意双击坐标轴，在 LINE 面板，选上 show grid border.如此就得到下面这个图，是不是和老外的那种图有点相似啊，

Harvey_中国空调制冷网对了还忘了给各条线取个名字了，还是点 Mapping style,在弹出的窗口，双击 map name,来修改各个线所代表的名字。最终图如下，至此大功告成。
