东南大学微机原理纯dos界面下的中断实验报告.doc
《微机实验及课程设计》
实验报告
三.实验原理与接线
原理：
1、PC机用户可使用的硬件中断只有可屏蔽中断，由8259中断控制器管理。中断控制器用于接收外部的中断
中断源 中断类型号 中断功能
IRQ0 08H 时钟
IRQ1 09H 键盘
IRQ2 0AH 保留
IRQ3 OBH 串行口2
IRQ4 0CH 串行口1
IRQ5 0DH 硬盘
IRQ6 0EH 软盘
IRQ7 0FH 并行打印机
2、这8个中断源的中断请求信号线IRQ0~IRQ7在主机的62线ISA总线插座中可以引出，系统已经设
3、对于PC/AT及286以上的微机内有扩展了一片8259中断控制，IRQ2用于两片8259的级连，
中断源 中断类型号 中断功能
IRQ8 070H 实时时钟
IRQ9 071H 用户中断
IRQ10 072H 保留
IRQ11 O73H 保留
IRQ12 074H 保留
IRQ13 075H 协处理器
IRQ14 076H 硬盘
IRQ15 077H 保留
4、PCI总线中的中断线只有四根，INTA#、INTB#、INTC#、INTD#,它们需要通过P&P
中断源 中断类型号 中断功能
IRQ0 08H 时钟
IRQ1 09H 键盘
IRQ2 0AH 保留
IRQ3 OBH 串行口2
IRQ4 0CH 串行口1
IRQ5 0DH 硬盘
IRQ6 0EH 软盘
IRQ7 0FH 并行打印机
接线图：
四.实验源程序（主要部分）和流程图
源程序：
流程图：
五. 实验结果以及遇到的问题和解决办法
这次实验要求在纯dos的环境下进行，我们是第一次尝试，遇到了许多问题，无法找到文件无法运行。后来老师
《微机实验及课程设计》实验报告
学号 22010203

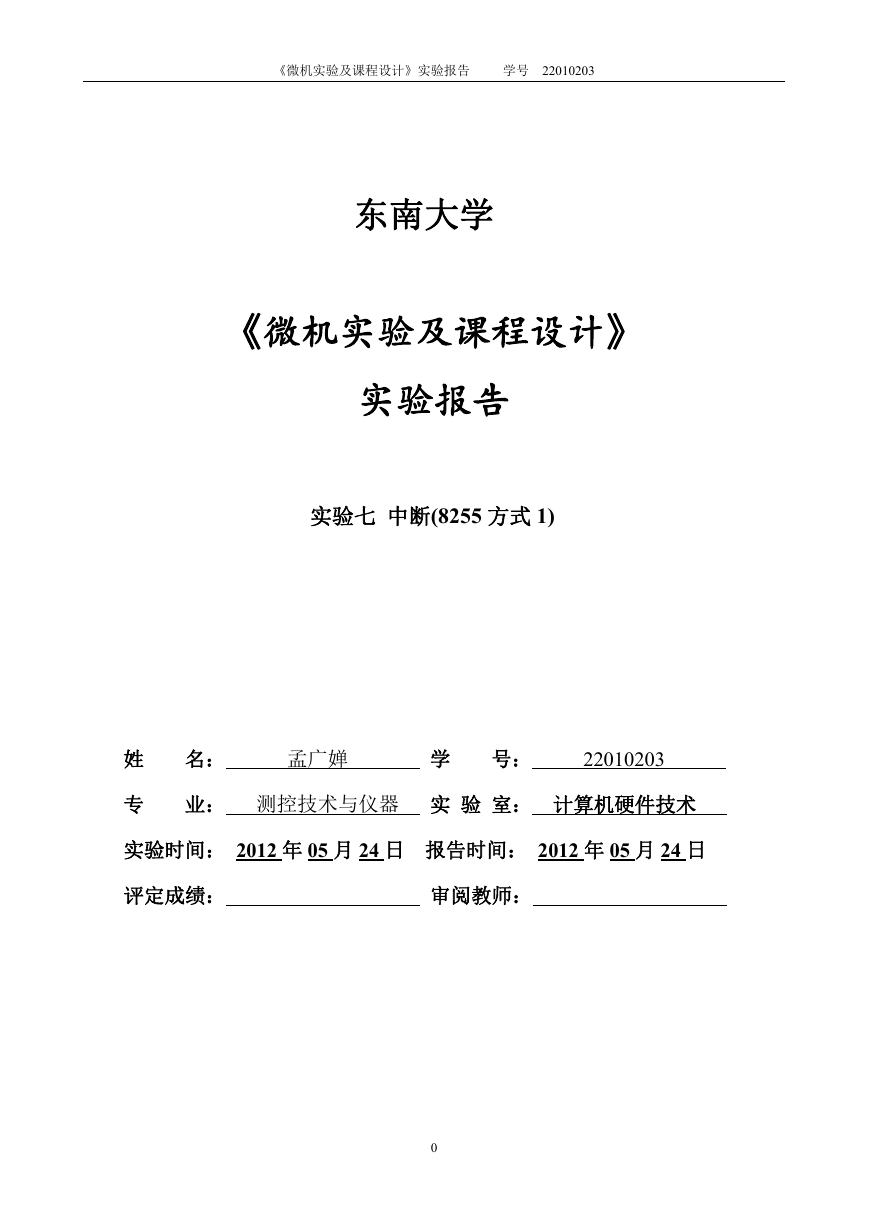

东南大学
《微机实验及课程设计》
实验报告
实验七 中断(8255 方式 1)
姓 名：
孟广婵
学 号：
22010203
专 业： 测控技术与仪器 实 验 室： 计算机硬件技术
实验时间： 2012 年 05 月 24 日 报告时间： 2012 年 05 月 24 日
评定成绩：
审阅教师：
0
《微机实验及课程设计》实验报告
学号 22010203

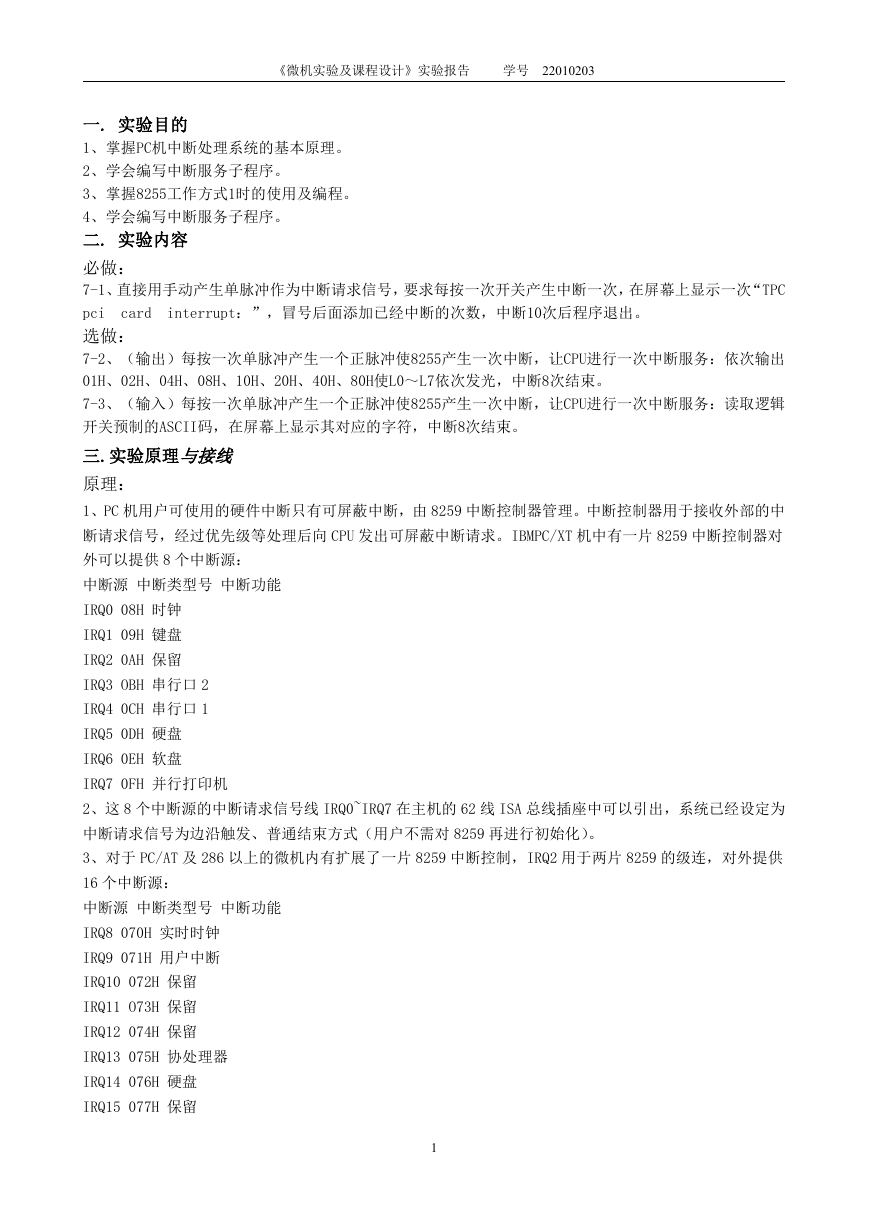

一. 实验目的
1、掌握PC机中断处理系统的基本原理。
2、学会编写中断服务子程序。
3、掌握8255工作方式1时的使用及编程。
4、学会编写中断服务子程序。
二. 实验内容
card
interrupt：”，冒号后面添加已经中断的次数，中断10次后程序退出。
必做：
7-1、直接用手动产生单脉冲作为中断请求信号，要求每按一次开关产生中断一次，在屏幕上显示一次“TPC
pci
选做：
7-2、（输出）每按一次单脉冲产生一个正脉冲使8255产生一次中断，让CPU进行一次中断服务：依次输出
01H、02H、04H、08H、10H、20H、40H、80H使L0～L7依次发光，中断8次结束。
7-3、（输入）每按一次单脉冲产生一个正脉冲使8255产生一次中断，让CPU进行一次中断服务：读取逻辑
开关预制的ASCII码，在屏幕上显示其对应的字符，中断8次结束。
三.实验原理与接线
原理：
1、PC 机用户可使用的硬件中断只有可屏蔽中断，由 8259 中断控制器管理。中断控制器用于接收外部的中
断请求信号，经过优先级等处理后向 CPU 发出可屏蔽中断请求。IBMPC/XT 机中有一片 8259 中断控制器对
外可以提供 8 个中断源：
中断源 中断类型号 中断功能
IRQ0 08H 时钟
IRQ1 09H 键盘
IRQ2 0AH 保留
IRQ3 OBH 串行口 2
IRQ4 0CH 串行口 1
IRQ5 0DH 硬盘
IRQ6 0EH 软盘
IRQ7 0FH 并行打印机
2、这 8 个中断源的中断请求信号线 IRQ0~IRQ7 在主机的 62 线 ISA 总线插座中可以引出，系统已经设定为
中断请求信号为边沿触发、普通结束方式（用户不需对 8259 再进行初始化）。
3、对于 PC/AT 及 286 以上的微机内有扩展了一片 8259 中断控制，IRQ2 用于两片 8259 的级连，对外提供
16 个中断源：
中断源 中断类型号 中断功能
IRQ8 070H 实时时钟
IRQ9 071H 用户中断
IRQ10 072H 保留
IRQ11 O73H 保留
IRQ12 074H 保留
IRQ13 075H 协处理器
IRQ14 076H 硬盘
IRQ15 077H 保留
1
《微机实验及课程设计》实验报告
学号 22010203

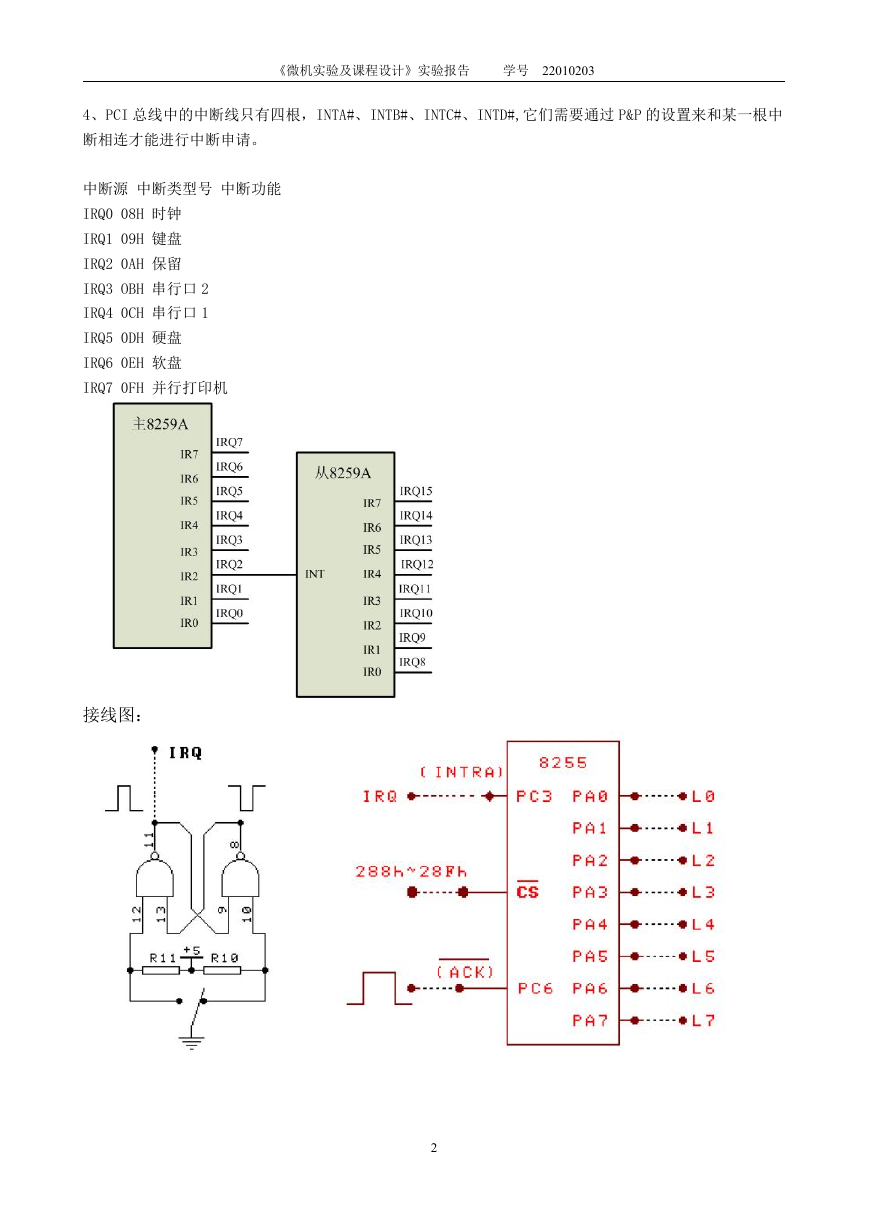

4、PCI 总线中的中断线只有四根，INTA#、INTB#、INTC#、INTD#,它们需要通过 P&P 的设置来和某一根中
断相连才能进行中断申请。
中断源 中断类型号 中断功能
IRQ0 08H 时钟
IRQ1 09H 键盘
IRQ2 0AH 保留
IRQ3 OBH 串行口 2
IRQ4 0CH 串行口 1
IRQ5 0DH 硬盘
IRQ6 0EH 软盘
IRQ7 0FH 并行打印机

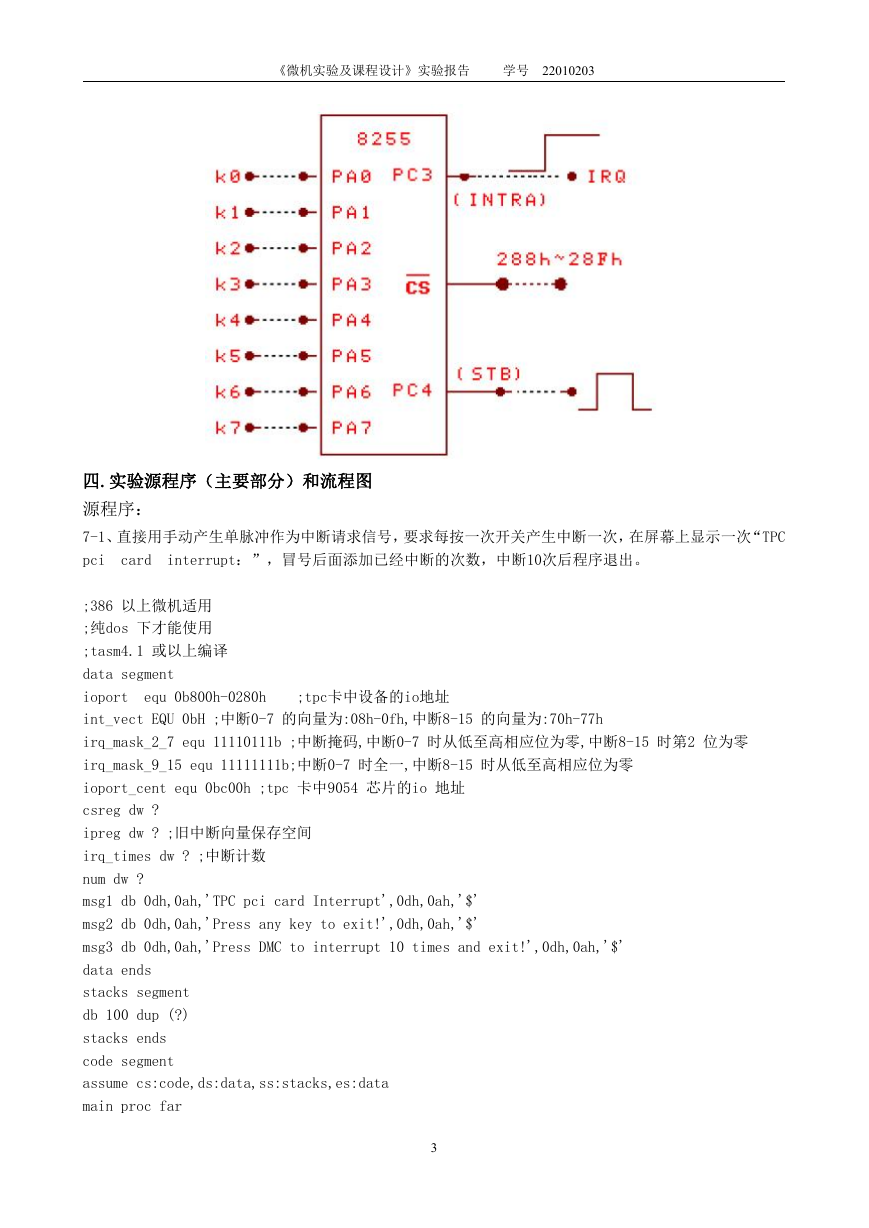

接线图：
2
《微机实验及课程设计》实验报告
学号 22010203
四.实验源程序（主要部分）和流程图
源程序：
7-1、直接用手动产生单脉冲作为中断请求信号，要求每按一次开关产生中断一次，在屏幕上显示一次“TPC
pci
interrupt：”，冒号后面添加已经中断的次数，中断10次后程序退出。
card
equ 0b800h-0280h
;tpc卡中设备的io地址
;386 以上微机适用
;纯dos 下才能使用
;tasm4.1 或以上编译
data segment
ioport
int_vect EQU 0bH ;中断0-7 的向量为:08h-0fh,中断8-15 的向量为:70h-77h
irq_mask_2_7 equ 11110111b ;中断掩码,中断0-7 时从低至高相应位为零,中断8-15 时第2 位为零
irq_mask_9_15 equ 11111111b;中断0-7 时全一,中断8-15 时从低至高相应位为零
ioport_cent equ 0bc00h ;tpc 卡中9054 芯片的io 地址
csreg dw ?
ipreg dw ? ;旧中断向量保存空间
irq_times dw ? ;中断计数
num dw ?
msg1 db 0dh,0ah,'TPC pci card Interrupt',0dh,0ah,'$'
msg2 db 0dh,0ah,'Press any key to exit!',0dh,0ah,'$'
msg3 db 0dh,0ah,'Press DMC to interrupt 10 times and exit!',0dh,0ah,'$'
data ends
stacks segment
db 100 dup (?)
stacks ends
code segment
assume cs:code,ds:data,ss:stacks,es:data
main proc far
3
《微机实验及课程设计》实验报告
学号 22010203

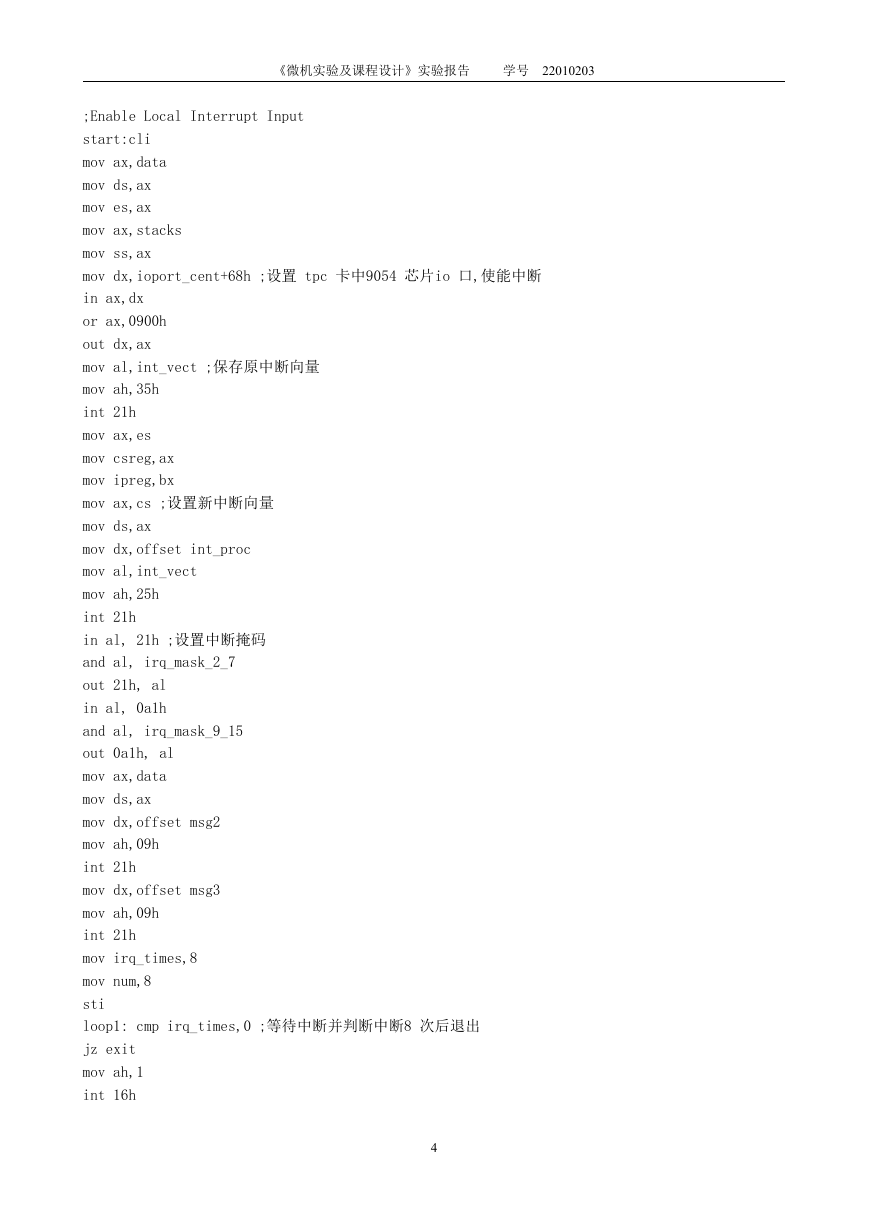

;Enable Local Interrupt Input
start:cli
mov ax,data
mov ds,ax
mov es,ax
mov ax,stacks
mov ss,ax
mov dx,ioport_cent+68h ;设置 tpc 卡中9054 芯片io 口,使能中断
in ax,dx
or ax,0900h
out dx,ax
mov al,int_vect ;保存原中断向量
mov ah,35h
int 21h
mov ax,es
mov csreg,ax
mov ipreg,bx
mov ax,cs ;设置新中断向量
mov ds,ax
mov dx,offset int_proc
mov al,int_vect
mov ah,25h
int 21h
in al, 21h ;设置中断掩码
and al, irq_mask_2_7
out 21h, al
in al, 0a1h
and al, irq_mask_9_15
out 0a1h, al
mov ax,data
mov ds,ax
mov dx,offset msg2
mov ah,09h
int 21h
mov dx,offset msg3
mov ah,09h
int 21h
mov irq_times,8
mov num,8
sti
loop1: cmp irq_times,0 ;等待中断并判断中断8 次后退出
jz exit
mov ah,1
int 16h
4
《微机实验及课程设计》实验报告
学号 22010203

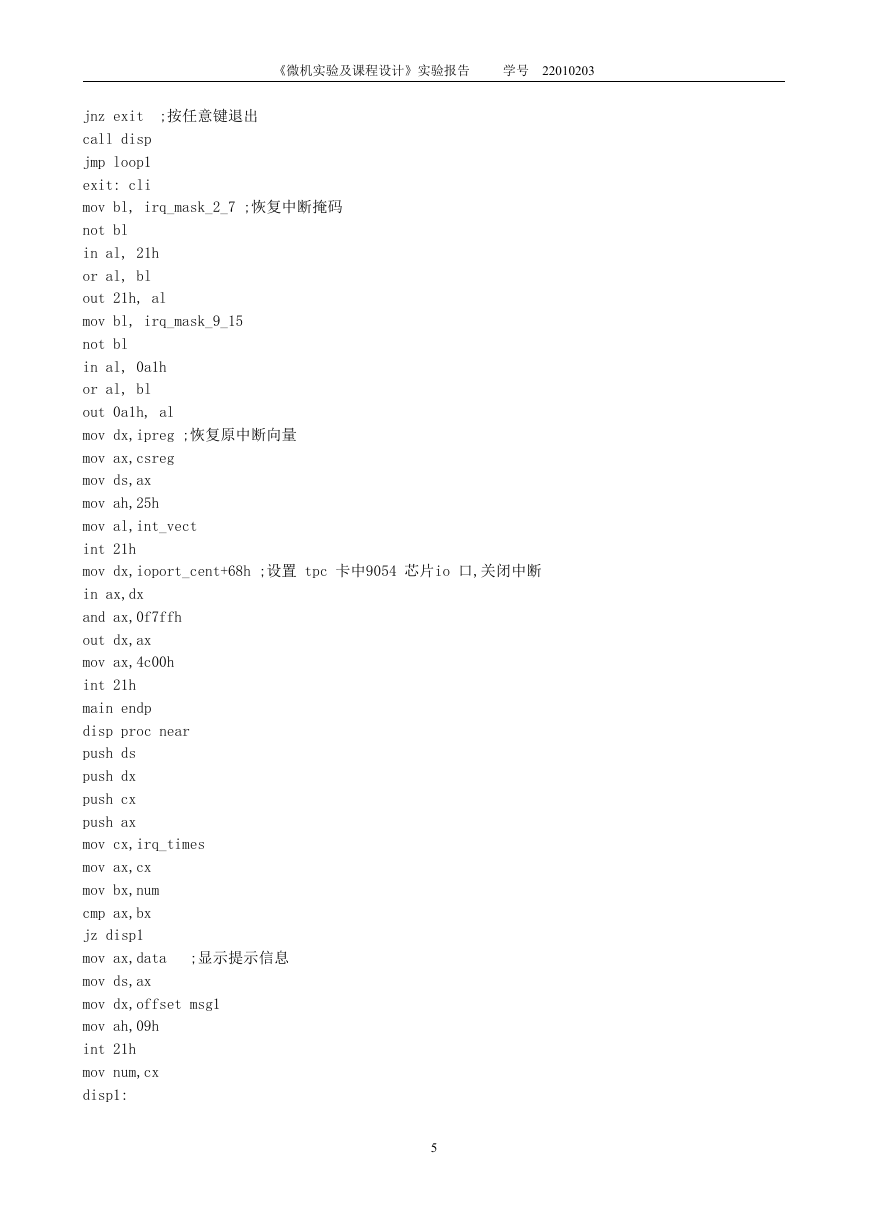

;按任意键退出
jnz exit
call disp
jmp loop1
exit: cli
mov bl, irq_mask_2_7 ;恢复中断掩码
not bl
in al, 21h
or al, bl
out 21h, al
mov bl, irq_mask_9_15
not bl
in al, 0a1h
or al, bl
out 0a1h, al
mov dx,ipreg ;恢复原中断向量
mov ax,csreg
mov ds,ax
mov ah,25h
mov al,int_vect
int 21h
mov dx,ioport_cent+68h ;设置 tpc 卡中9054 芯片io 口,关闭中断
in ax,dx
and ax,0f7ffh
out dx,ax
mov ax,4c00h
int 21h
main endp
disp proc near
push ds
push dx
push cx
push ax
mov cx,irq_times
mov ax,cx
mov bx,num
cmp ax,bx
jz disp1
mov ax,data
mov ds,ax
mov dx,offset msg1
mov ah,09h
int 21h
mov num,cx
disp1:
;显示提示信息
5
《微机实验及课程设计》实验报告
学号 22010203

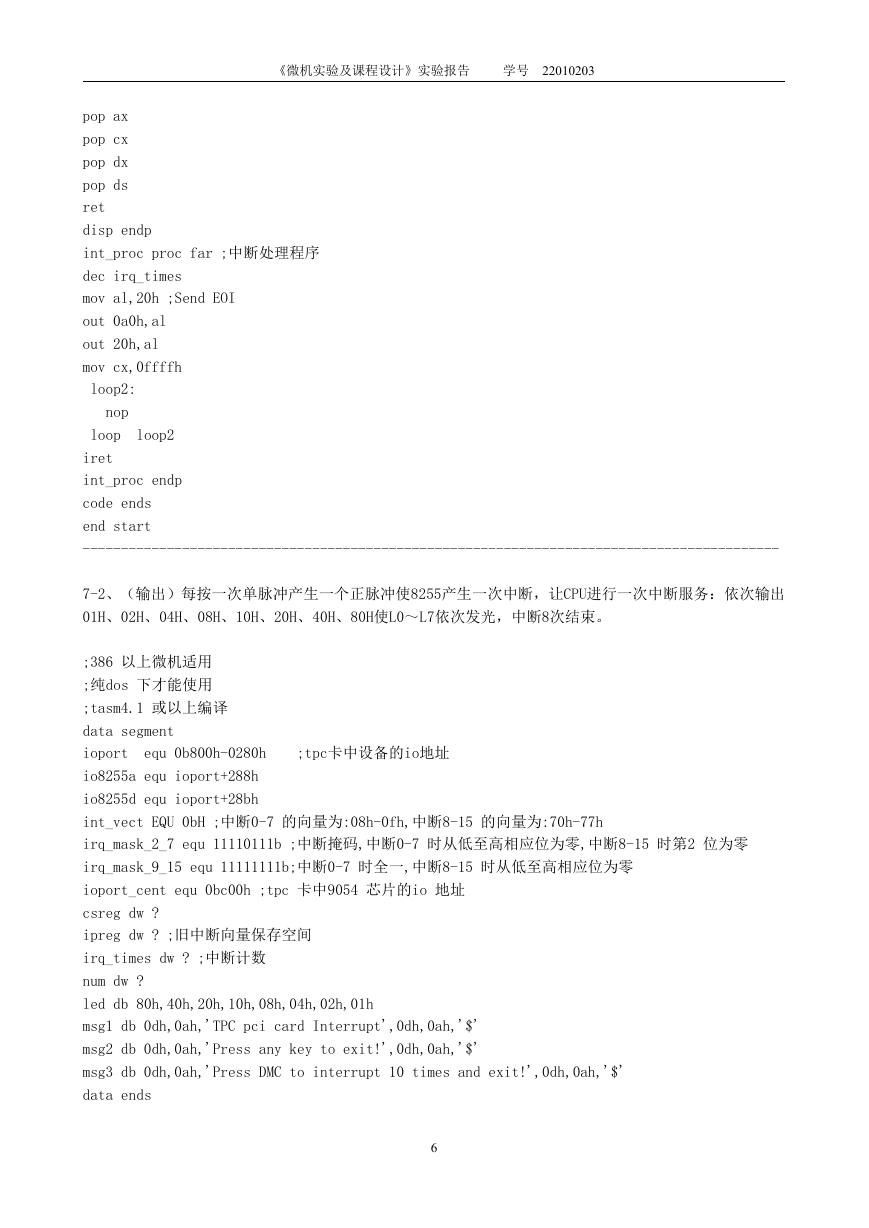

pop ax
pop cx
pop dx
pop ds
ret
disp endp
int_proc proc far ;中断处理程序
dec irq_times
mov al,20h ;Send EOI
out 0a0h,al
out 20h,al
mov cx,0ffffh
loop2:
nop
loop
loop2
iret
int_proc endp
code ends
end start
-------------------------------------------------------------------------------------------
7-2、（输出）每按一次单脉冲产生一个正脉冲使8255产生一次中断，让CPU进行一次中断服务：依次输出
01H、02H、04H、08H、10H、20H、40H、80H使L0～L7依次发光，中断8次结束。
equ 0b800h-0280h
;tpc卡中设备的io地址
;386 以上微机适用
;纯dos 下才能使用
;tasm4.1 或以上编译
data segment
ioport
io8255a equ ioport+288h
io8255d equ ioport+28bh
int_vect EQU 0bH ;中断0-7 的向量为:08h-0fh,中断8-15 的向量为:70h-77h
irq_mask_2_7 equ 11110111b ;中断掩码,中断0-7 时从低至高相应位为零,中断8-15 时第2 位为零
irq_mask_9_15 equ 11111111b;中断0-7 时全一,中断8-15 时从低至高相应位为零
ioport_cent equ 0bc00h ;tpc 卡中9054 芯片的io 地址
csreg dw ?
ipreg dw ? ;旧中断向量保存空间
irq_times dw ? ;中断计数
num dw ?
led db 80h,40h,20h,10h,08h,04h,02h,01h
msg1 db 0dh,0ah,'TPC pci card Interrupt',0dh,0ah,'$'
msg2 db 0dh,0ah,'Press any key to exit!',0dh,0ah,'$'
msg3 db 0dh,0ah,'Press DMC to interrupt 10 times and exit!',0dh,0ah,'$'
data ends
6
《微机实验及课程设计》实验报告
学号 22010203

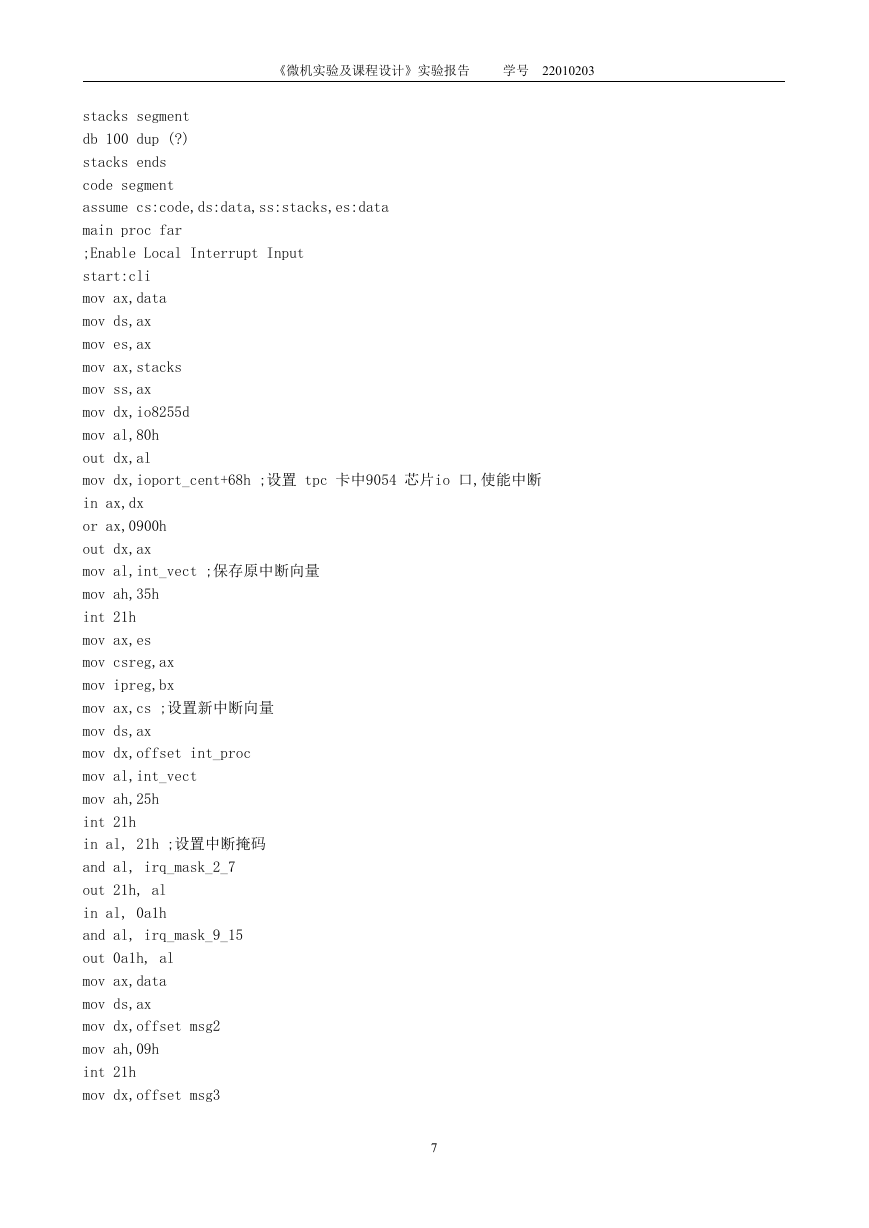

stacks segment
db 100 dup (?)
stacks ends
code segment
assume cs:code,ds:data,ss:stacks,es:data
main proc far
;Enable Local Interrupt Input
start:cli
mov ax,data
mov ds,ax
mov es,ax
mov ax,stacks
mov ss,ax
mov dx,io8255d
mov al,80h
out dx,al
mov dx,ioport_cent+68h ;设置 tpc 卡中9054 芯片io 口,使能中断
in ax,dx
or ax,0900h
out dx,ax
mov al,int_vect ;保存原中断向量
mov ah,35h
int 21h
mov ax,es
mov csreg,ax
mov ipreg,bx
mov ax,cs ;设置新中断向量
mov ds,ax
mov dx,offset int_proc
mov al,int_vect
mov ah,25h
int 21h
in al, 21h ;设置中断掩码
and al, irq_mask_2_7
out 21h, al
in al, 0a1h
and al, irq_mask_9_15
out 0a1h, al
mov ax,data
mov ds,ax
mov dx,offset msg2
mov ah,09h
int 21h
mov dx,offset msg3
7
